Prosjekt hytteanlegg "off grid hifi"
- Trådstarter Hornlyd
- Startdato
Diskusjonstråd Se tråd i gallerivisning
-

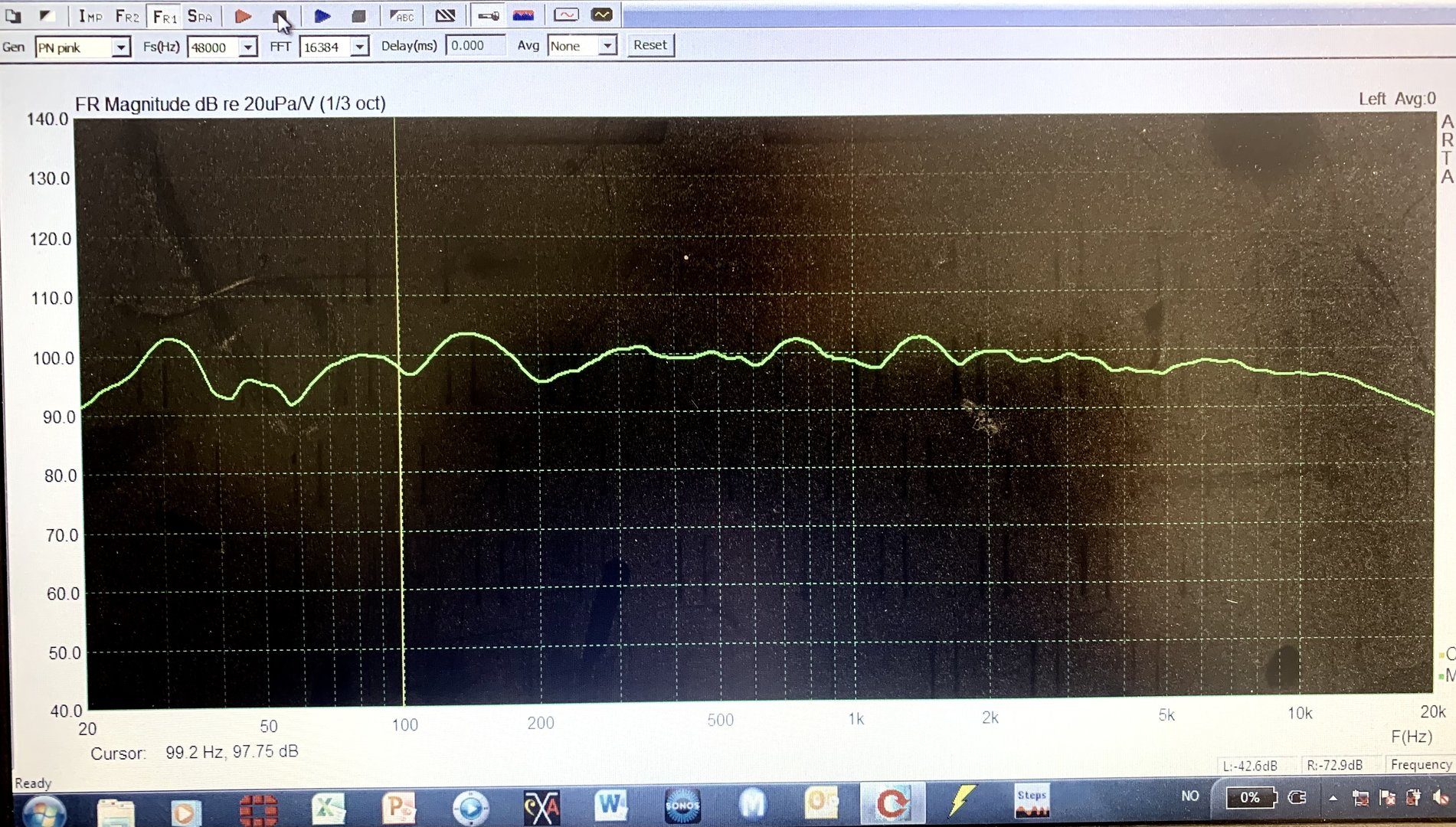

Fra lyttepos, 10 cm over diskanten, 2,5 m unnaLytter nå i mono. 2 m ut fra frontvegg. Vil jo få litt roomgain med begge høyttalere i drift plassert nærme frontvegg.
Lyden er bra, lettbeint, på rett spor men det er ørlite for lyst.
Dynamikk og transienter sammen med 8 tommerns kapasitet er tilstede
Nå kommer den nitidige finpussen.
Neste step er å jobbe frem god summering og ørlite bbc / litt fall fra 1000 Hz / litt demping i 500-100 Hz (AN/E har det).
Mulig at en l pad må testes istedet for serieikondensator på diskanten.
Kanskje sugefilter på diskant og / eller bass.
Profiterer jeg på impedansekorreksjon på diskant?
Har ikke lyst til å gjøre filteret for komplekst, da mistet man liv.

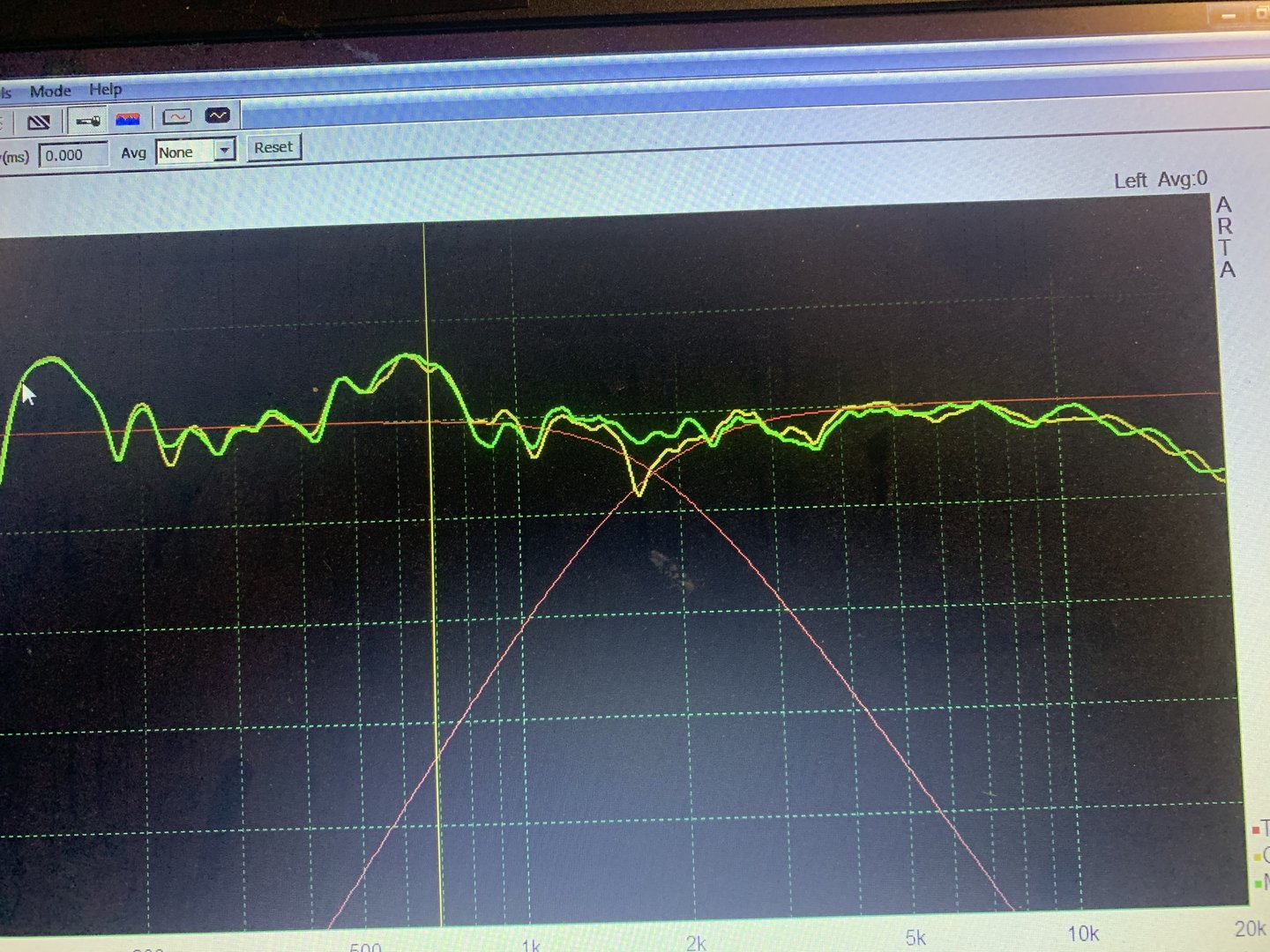

Sist redigert:Fått bassen ganske bra. Balansert diskanten. 1800 Hz 4 ordens akkustisk deling.
Men hvor ble dippen med reversert fase av?
Joa, skal være asymmetriske flanker. Det er snaue 3 cm diff fra diskant til bass løpetidsmessig.
Litt bedre her.
**********************************
Altså endelig filter nr 1:
Bass
Baffelstep 1,5 mH 39 Ohm
Lavpass: 2,7 mH 18 uF
Diskant, positiv polaritet
Seriemotstand 8,2 Ohm
Høypass 3,35 uF 0,62 mH
**********************************
Det låter rent, detaljert, bra transienter i bassen.
Fortsatt ørlite lyst muligens men jeg skal montere mockupfiltre, plassere høyttalerne nærmere frontvegg og lytte i stereo.
Det jeg liker minst, fra et målemessig teknisk ståsted, med Seas og Audio Note 8 tommere er den pukkelen mellom 500 og 1000 Hz. Ser at AN/E har tatt den med et sugefilter. I praksis gir den litt ekstra «knock»:

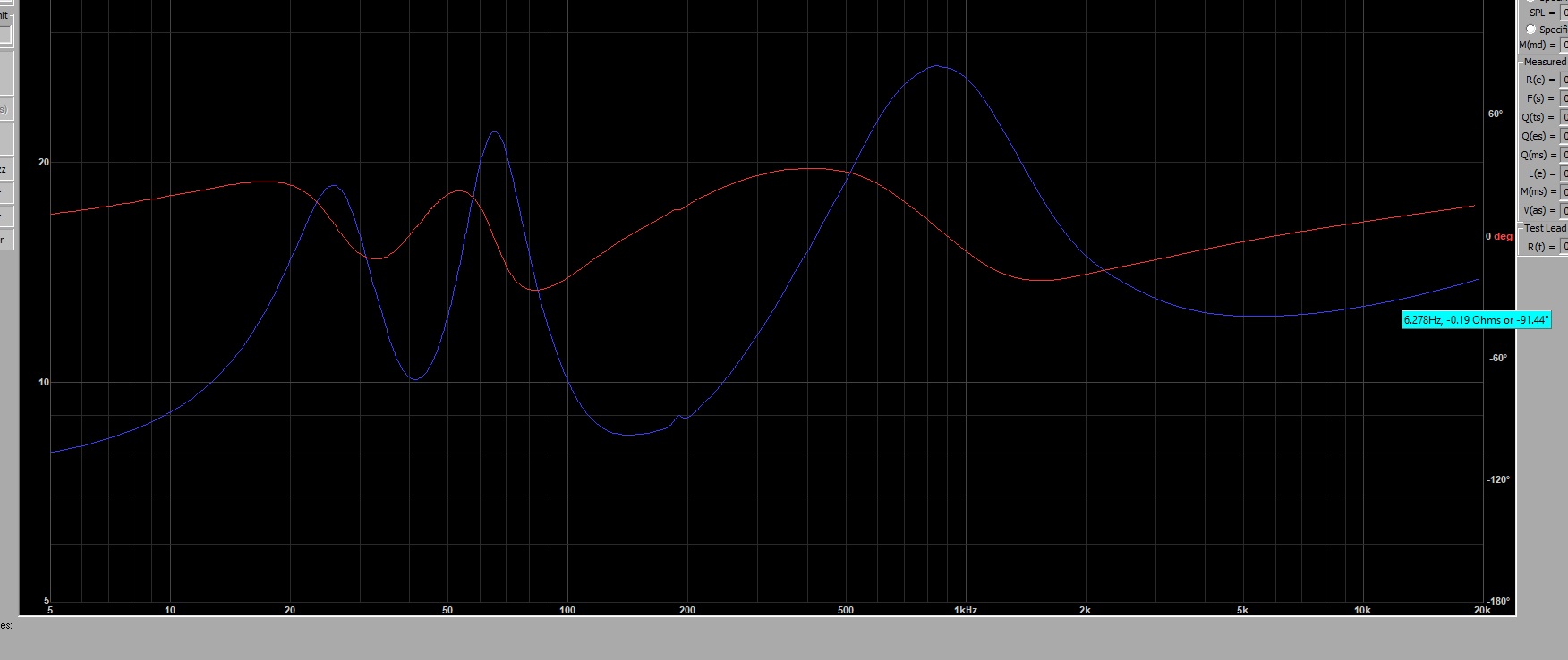

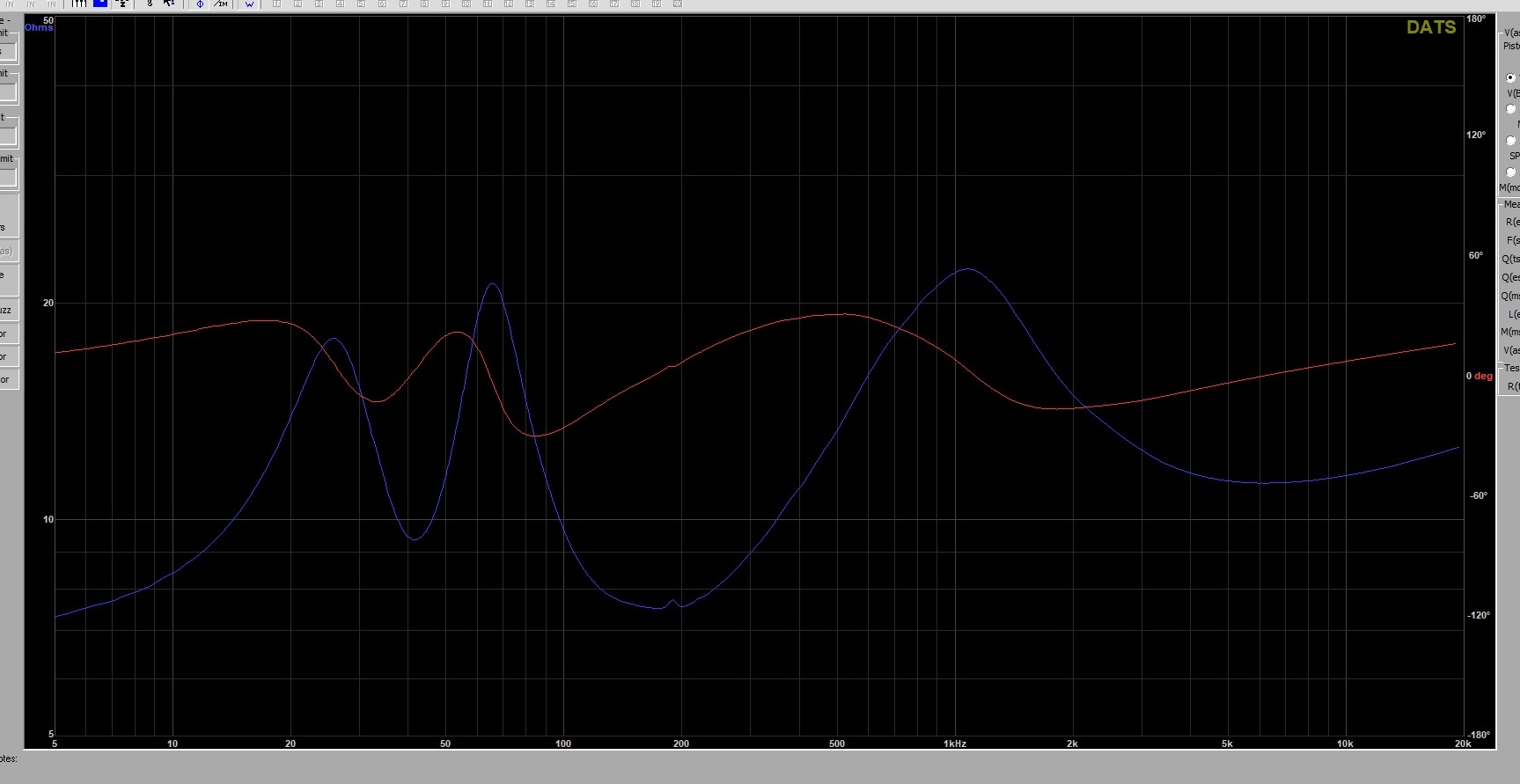

Sist redigert:Jeg skal få målt impedansen på gjeldende filter.
Hva med diskanten. Er den komfortabel med deling rundt 1800 Hz? Bør den få en impedansekorreksjon ved ressonansfrekvensen?
Noen innspill fra meg selv. Tidligere resultater i tråden med Seas FA22 og den gamle Vifa D25 aludiskamten. Dette summerte meget bra men hadde bitte litt for lite bass. FA22 låt kanon med 11cm bassrør:
Så la jeg på litt mer bass på FA22 og det kom i mål men da må diskantfilteret endres:

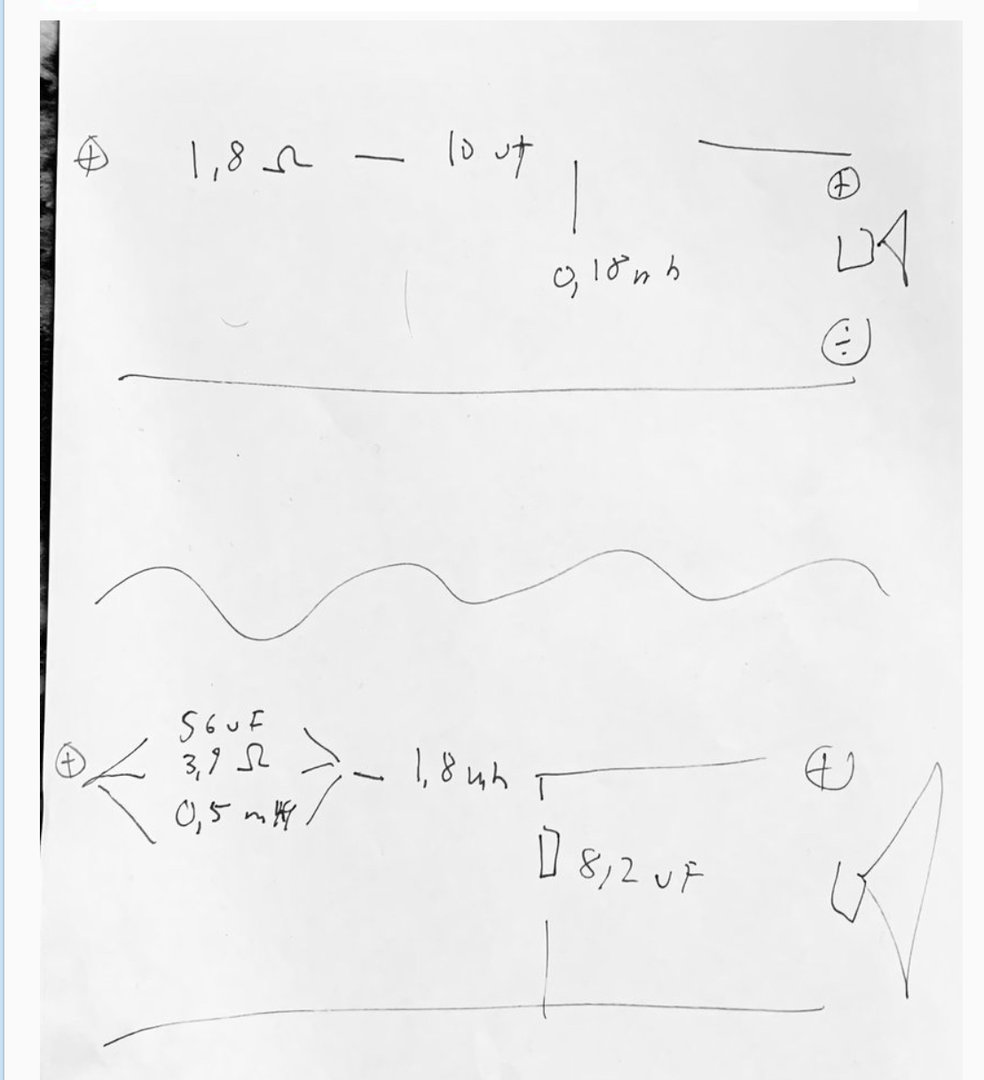

Og her et Audio Note skjema som jeg tror demper peaken ved 500-1000, se første filter øverst i dette innlegget.
Har brukt en kalkulator her som skal testes som et utgangspunkt:

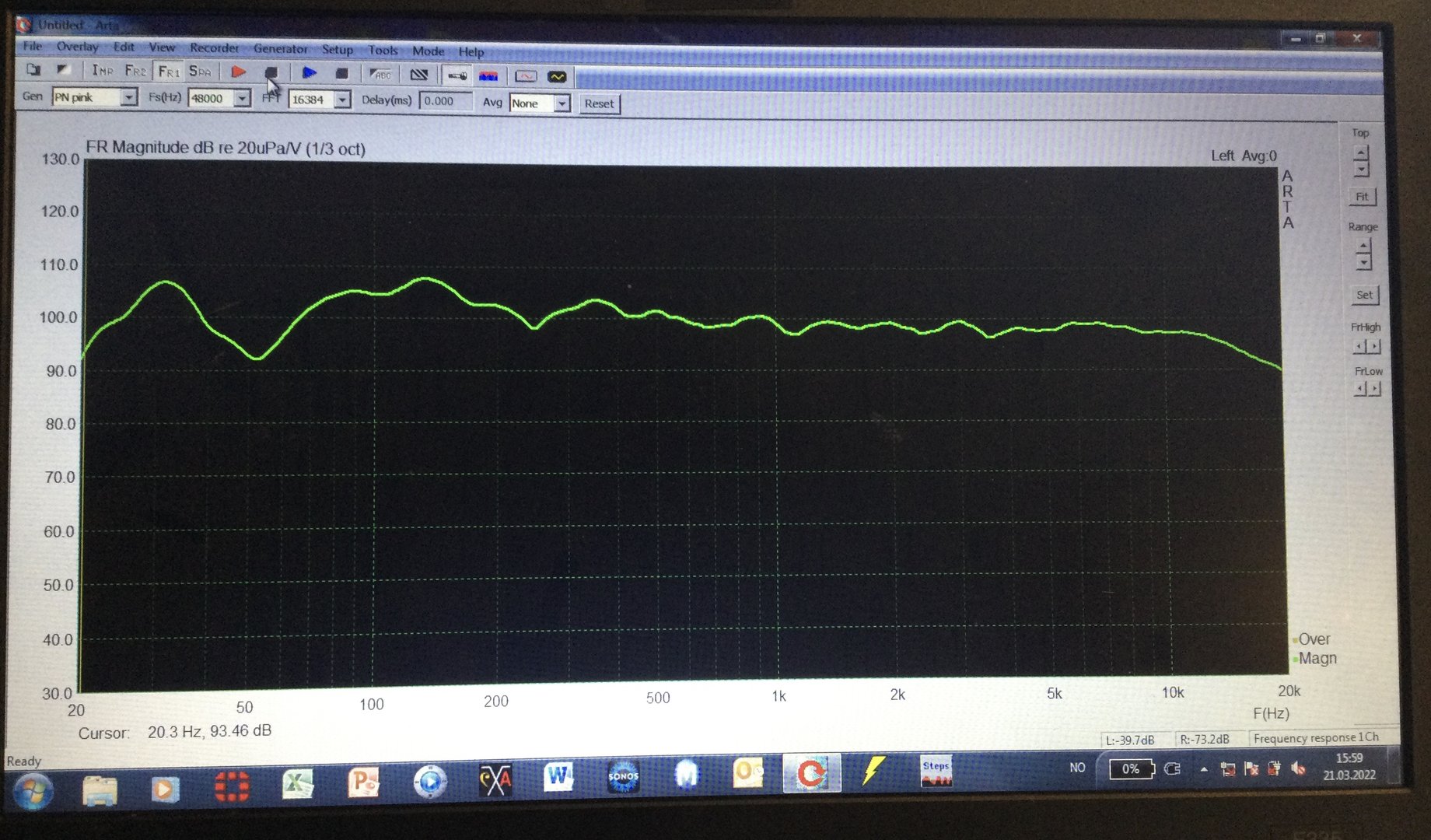

MEN mtp evt rompåvirkning så skal jeg ta med høyttalern ut, sette den høyt oppe på et hagebord og måle bassen for å få en ekkofri måling

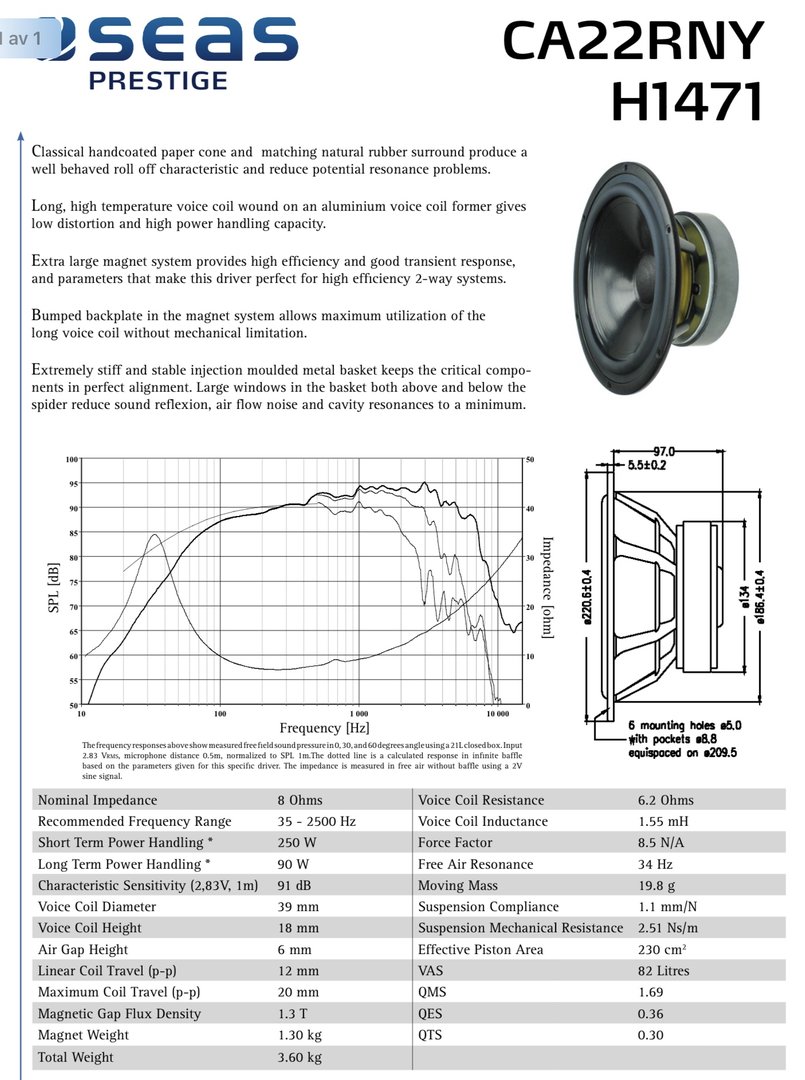

Her er datablad. Det kan være at denne bassen egner seg best i en old school 40-50 liter treveis hvor bassen får operere i komfortområdet sitt og kunne få gain drahjelp med deling rundt 300? Ref Snickers sitt innlegg tidligere i tråden? Og med passiv deling så låter den vanvittig bra. Ellers er nok Seas FA22 et veldig godt valg i dette kabinettet men den tåler ikke så mye power.

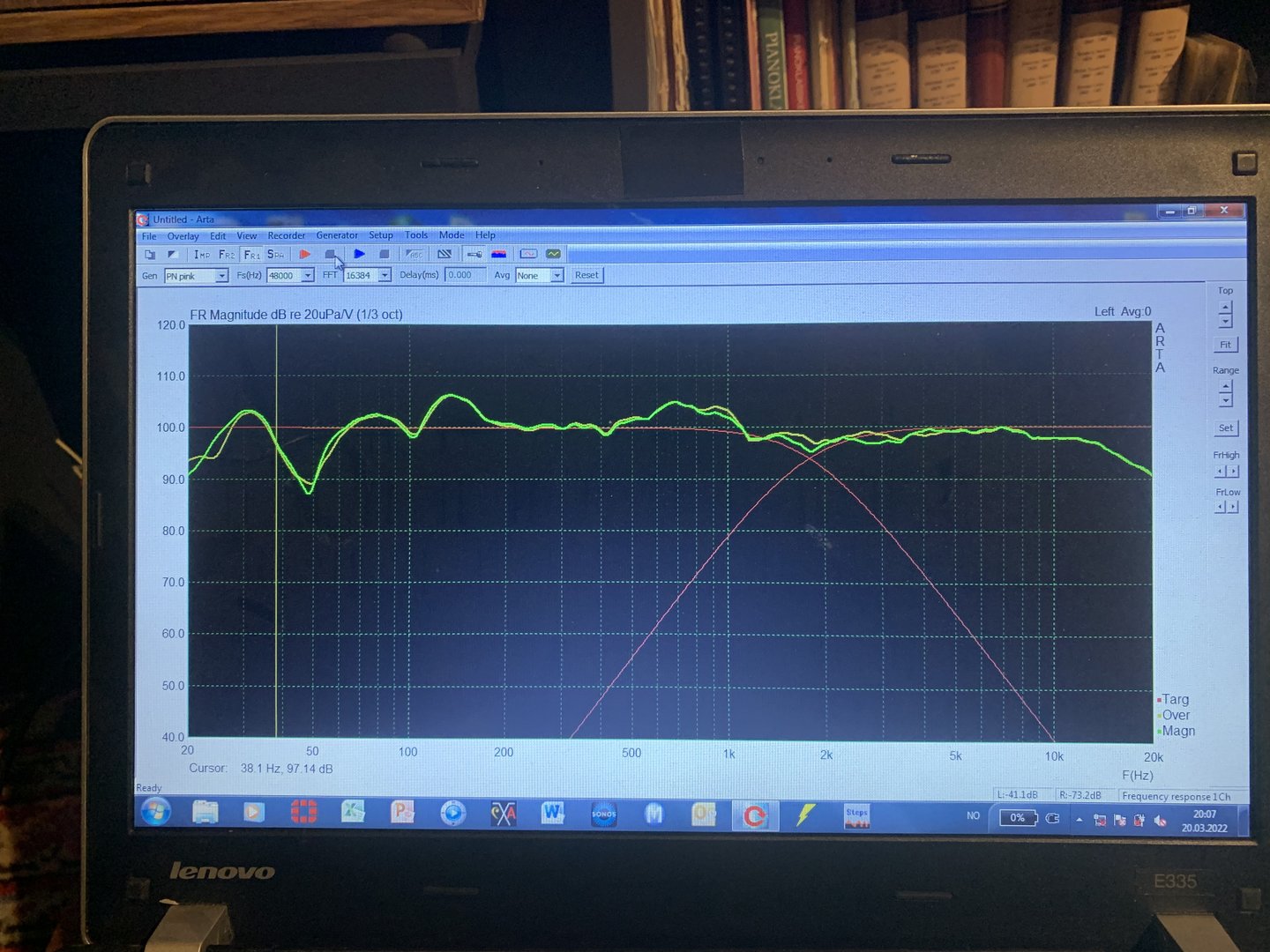

Sist redigert:Har fikset peaken ved 700 med sugefilter som gir ekstra impedanspeak.
Justert litt på diverse komponenter.
Summeringen er ikke så god nå men voicingen on axis / litt opp i lytteposisjon er god.
Diskanten ser ikke stressa ut
**********************************
Filter nr 2:
Bass
Baffelstep 1,5 mH 68 Ohm (denne tror jeg kan testes lavere igjen)
Sugefilter 1,5 mH 27 Ohm 27 uF
Lavpass: 2,7 mH 20 uF
Diskant, positiv polaritet
Seriemotstand 6,8 Ohm
Høypass 3,9uF 0,62 mH
**********************************
Sist redigert:
Anbefaler deg å fokusere på området under 10k, og bevare energien over 10k.**********************************
Filter nr 3:
Bass
Baffelstep
Sugefilter
Lavpass:
Diskant, positiv polaritet
Seriemotstand
Høypass
**********************************

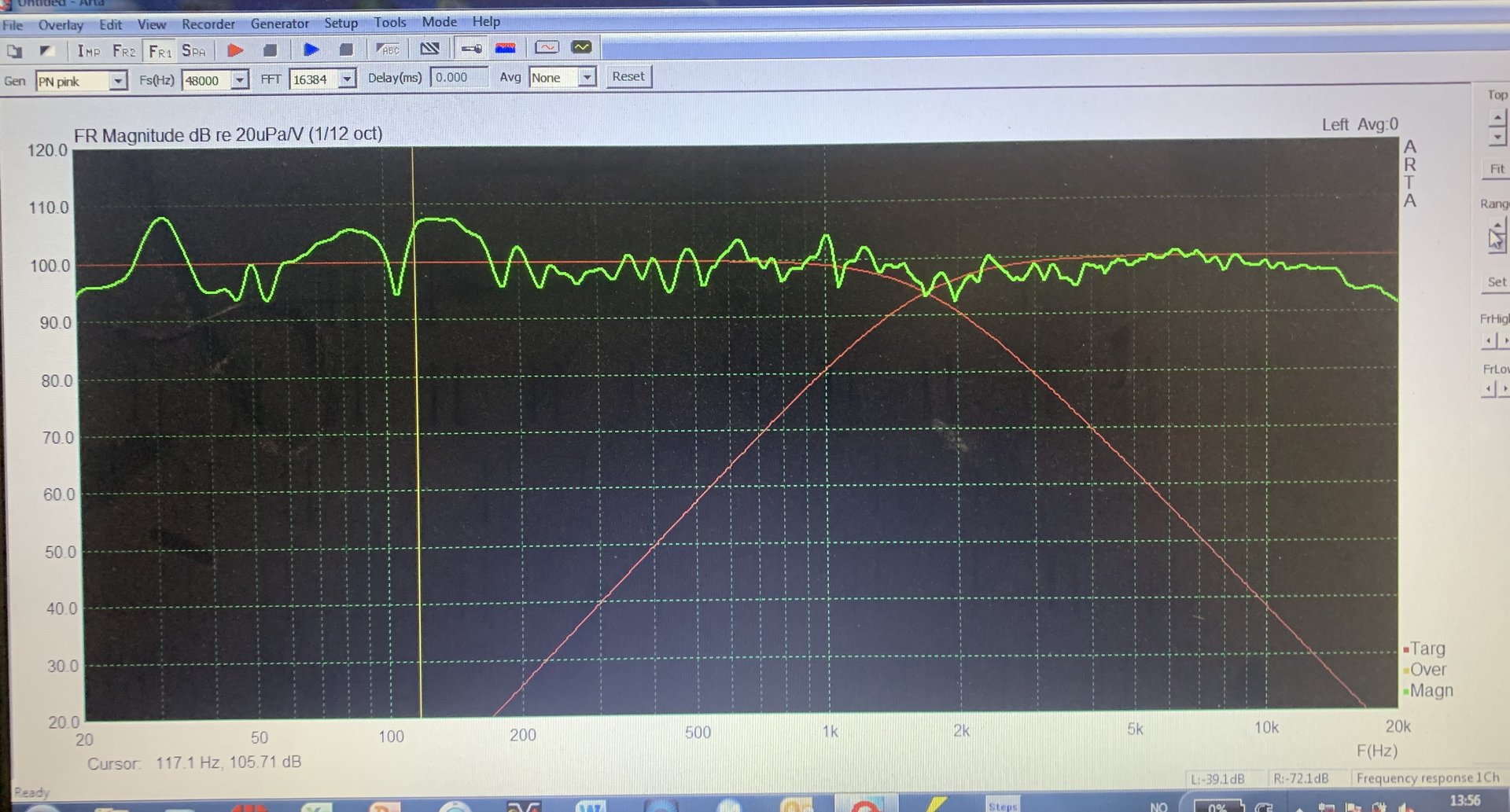

Summerer brukbart, låter bra
Eneste jeg lurer på er om det kan gi forvrenging med så høy impedanse i diskanten? Seriemotstanden har fått dobbel verdi.
Da pakkes og ryddes det for lytting i stereo
Sist redigert:
Det kan være lurt å gjøre en kjapp sim og se hva som skjer om du flytter impedanstoppen i diskanten. Hvis filteret reagerer veldig på det bør du se på om du skal shunte noe der for å holde impedansen nede over et større område.Men det låter kanonbra.
Med testspor for in og ut av fase er fantomsenteret veldig presist. Ut av fase er skikkelig ut av fase.
Skal ta en impedanse og frekvens råmåling av driverne for sikkerhets skyld samt kryssbytte delefilterne.
(Tok en kjapp måling å ledningen, altså målt med delefilterne på, og høyttalerne har DCR på hhv 8,3 og 9 Ohm) mens begge bassene måler 6 Ohm med multimeter. Ergo sjekke demping inni kassa og porter og særlig litt ryddigere komponentvalg i filteret.
Så kommer han som er intr i dem på onsdag, da blir det muligens bestilling av delefilterkomponenter.
Sist redigert:
Jeg har laget dette filteret uten å simulere. Kjører prøv og feil metoden ved å slite ut en eske Waago. Så blir det tusen knebøy opp og ned bak høyttalern og bort til pcn for å kjøre frekvensmåling og tilbake. Og sånn går dagan.
Skal jeg dempe diskanten nok så må jeg jo ha en stor seriemotstand.
Kan seff jobbe frem en Lpad eller dele på en annen måte, f eks mindre kondensator og mikking oppover.Hmm. I all beskjedenhet så låter dette veldig veldig bra. Gøy. Skikkelig headroom. Og for en detaljert og dynamisk diskant. Bassen har smekk ala PA.
I bassen og trommene her er det et artikulert og følbart trøkk i:
Stusser bare på størrelsen på den seriemotstanden på diskanten.... Den virker veldig stor. Patos 401 prosjektet jeg har her hjemme med 8 ohms Vifa P21 (som har lavere følsomhet enn Seas CA22RNY) bruker 2,7 ohm seriemotstand på Morel CAT308. Den har vel en følsomhet på ca 91dB. Hva er følsomheten på Seas diskanten du bruker? Har du målt følsomheten på den "ferdige" høyttaleren?Sist redigert:Ja seriemotstanden er stor.
Har aldri målt følsomhet før? Det jeg merker er at jeg har dratt bra på med baffelstep filteret.
Diskanten er på 90 dB.
Det jeg balet med var å få ned den slakke pukkelen i 4-10K området.
Med de verdiene jeg har nå så er det en nærmest perfekt voicing. Det låter utrolig bra.
Det jeg lurer mest på er om det er noen risiko av noe slag å ha så høy impedans i diskanten?Saken er den at jeg har nok EQet ganske mye. Men null stress, ikke voldsomme membranutslag, kan spille svært høyt. Og tuningen er vel rundt 60 Hz?
Det er utrolig god old school JBL monitor bass samtidig som at repsonsen er nøytral og behagelig. Ting henger sammen, ingen bråe overganger. Fantomsenteret står som en påle. Vokal og også kvinnevokal er behagelig, tydelig, ikke nasal, ikke lukket, i det hele tatt helt fin. Og utklingningen i alu diskanten er knallgod.
Zaph SR71 har følsomhet på ca 85dB. Den bruker 4 ohm i serie med 27TDFC ( i tillegg ett sugefilter for å ta ned øverste oktav pga stigende impedans oppover i frekvens)
I min erfaring så vil en diskant med 6ohms impedans dempes med mer enn 1dB pr ohm med kun serieresistans. Det er derfor jeg reagerer på størrelsen. Men mulig noen kloke hoder kan forklare hvorfor ikke dette skjer her?
