Ukas mest effektive tweak for lydkvaliteten er herved avslørt:
God helg!
God helg!
|
Ragwos stuer
- Trådstarter ragwo
- Startdato
Diskusjonstråd Se tråd i gallerivisning
-
God helg og flott, trivelig tråd du har ragwo. Det går i tilsvarende tweak her i kveld også, dog et annet merke, men tilsvarende effekt. Skål!
Da var jeg tilbake i isødet. Plussgrader og vår er byttet ut med nullføre og sludd. Det eneste riktige er da å holde seg innendørs og gjøre ting jeg ikke kan
Dette ventet på meg da jeg kom hjem
Emballasjen skjuler en eneiers, velbrukt SL-10 fra 1982 med potensielle problemer. Den lar seg ikke slå på, og tidligere eier mente strømforsyningen kunne være gåen.
Optimistisk som jeg er satset jeg på at det kun var en sikring som var gått, men det viste seg at alle sikringene var fullt fungerende. Det positive er at spilleren også er designet for bilbruk i følge den medfølgende instruksjonsboka, så etter iherdig leting etter et passende 12v adapter ble det liv i spilleren!
Problem nummer to dukker da opp, tangentialarmen stopper noen cm inn på plata. Det er et kjent problem med disse spillerne og noe selv jeg kan fikse. Litt smurning og et nytt belte til motoren burde fikse problemene. Belte er bestilt fra ebay og smurning handles inn på Biltema i morgen.
Beltet fra motor til gear er så slakt at det er et under at det i det hele tatt går rundt. Gammel grease er fjernet.
Renset men ikke smurt opp.
Da jeg har SL-10s vertikale lillebror SL-V5 stående var jeg nysgjerrig på hvor stor forskjellen i byggekvalitet er. Selv om vekta er høvelig lik er det ikke vanskelig å se at SL-10 er en betydelig mer påkostet spiller. Bare det å komme til armen involverer et alvorlig antall skruer, et printbrett og en del banning. Å få løs clampen krevde en del mer rå kraft enn jeg var komfortabel med. Etter mye om og men ser det slik ut
Mer i del 2

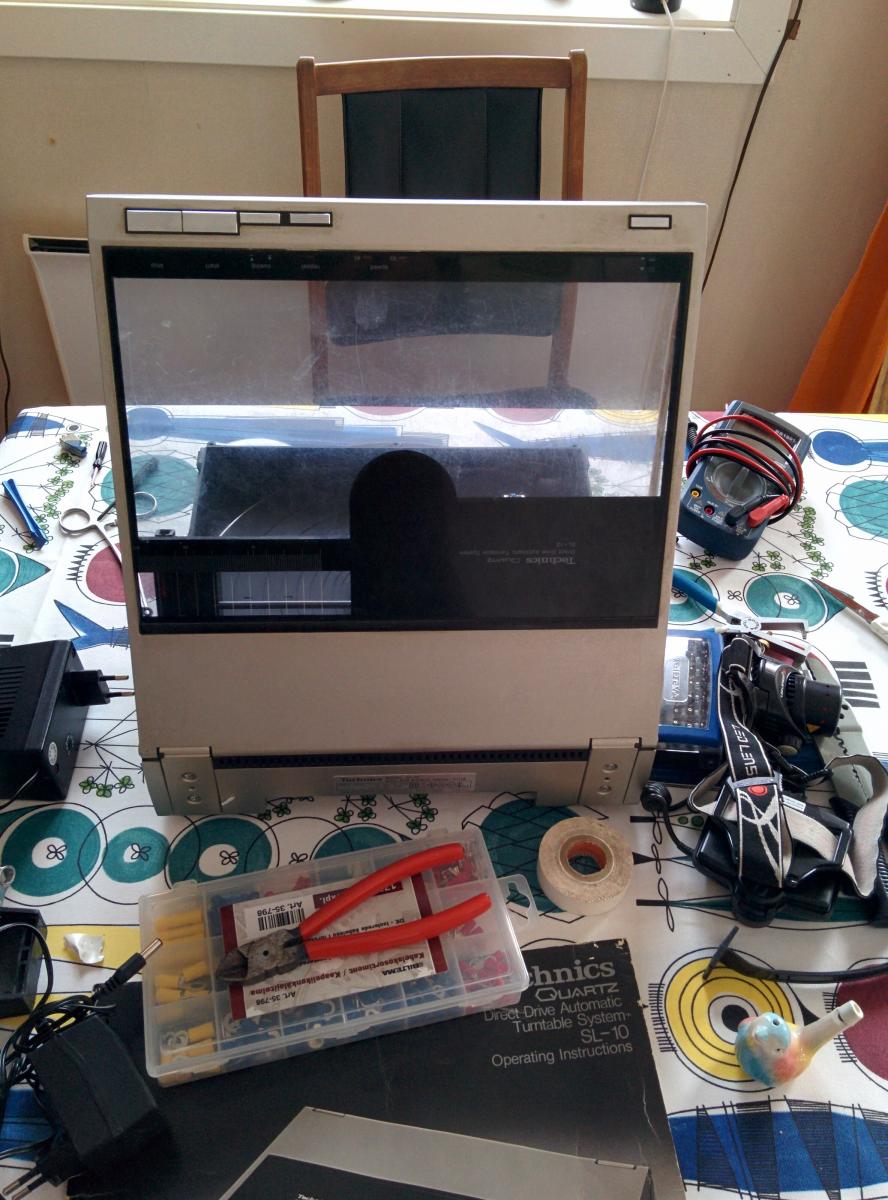

Som dere ser har plexiglasset innebygd tåkefilter noe jeg tror en heftig runde med polish vil bøte på.
Hele spilleren skal få en god polering etterhvert. Tror ikke det blir så halvgærnt.
Motoren til SL-10 likner SL1210s noe V5s definitivt ikke gjør. Betryggende i tierns favør.Sist redigert:
Fulgte det med en MC310? Og flott at den virket i 12V modus (What did I say?)
Deilig å se innmat må jeg si.
Synd det ikke er deilig vår oppe hos deg, men den kommer ;-)
@TT:
Dine antagelser var korrekte
Det fulgte dessverre ikke med pickup, den utslitte P30 gjør jobben under testingen.
Nå er det store spørsmålet hvorfor ikke den fungerer på 230v? Det kommer 230v inn, men ingenting kommer ut av trafoen. Jeg måler 230v mellom en leder og alle lederene som er koblet opp til strømstyrkevelgerknappen. Den står forøvrig på 230v som den skal. Da jeg leser skjemaer like godt som jeg leser russisk er jeg på tynt vann, som en skiløperinne sa. Jeg regner med at trafoen skal spytte ut 12v?
Innmatspausebilde:

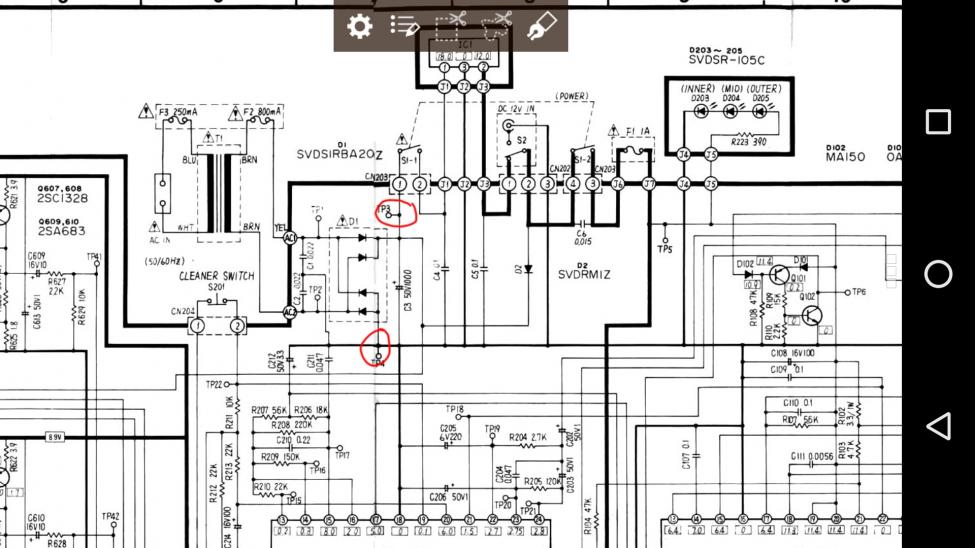

Så en skjermdump av skjema rundt strømtilførsel.
Hele servicemanualen finnes på vinyl engine for gratis nedlasting.
Noen som blir noe klokere av dette?
Hvor mange sikringer har du sjekket, det skal være tre stk?
Har du sjekket alle sikringer?
Noen flere ventebilder må til. Her fra spilleren i aksjon på 12v
Selv cuelyset funker fortsatt
Du kom før meg TT... ;-)
Great minds også videre
Alle tre funket som de skulle fram til jeg kortsluttet et eller annet da jeg målte fra spenningsvelger til leder. Da røyk 250mA sikringen. Godt ting er sikret når mr shaky hands slår til.
Og du måler ingenting etter trafoen (uten 12V adapter tilkoblet, kun 230V kabel tilkoblet?)
Om du ikke måler noe etter trafo, men måler spenning inn, alle sikringer er intakte, har du nok en død trafo...
Prøv å ohm primær og sekundær viklinger å se om du får noe vettugt.
Ser at jeg har møtt min overmann...
Takk for raske svar begge to. Jeg har målt kun med nettstrøm tilkoblet og får nå ikke dobbeltsjekket at det ikke er strøm ut. Mener jeg målte over det som var i går kveld uten å finne noe. Får måle igjen i morgen med ny sikring innabords.
Finnes det en teskjeforklaring på hvordan ohme primær- og sekundærviklingene? Jeg får noe over 200 ohm mellom leder inn og leder ut av trafo.
Jeg har 3 ohm mellom det som er merket som AC1 og AC2 i skjemaet. Er det sekundærviklingen?Sist redigert:
Primærviklingen er de to lederene du setter 230 volt på. Om du ohmer/megger mellom disse to lederne (uten spenning på) skal du ha nesten 0 ohm.
Sekundærviklingen er 12volt ut. Det samme gjelder her.
Om noe er uklart kan jeg sikkert ta noen bilder for å forklare.
Takk skal du ha!
Da tolker jeg det slik at jeg har rette målinger på sekundærviklingen men at det er noe muffens med primærviklingen. Det jeg målte var motstand mellom det jeg tror er en leder 230v inn i trafo og ut av trafo. Hvis du kunne tatt et par bilder og forklart hadde det vært flott!
Ehh, på sekundærviklingene bør det måles minst 15-16V, men etter likeretting, nærmere 12-13V
Dette skal måles uten spenning. Det du i bunn og grunn måler er motstanden (eller mangel på) i kobbertråden i viklingen. Du kan da finne ut om trafoen er hel.
Det sitter veldig ofte ett temperatur værn innebygget i trafoen. Er dette gått vil du måle uendelig ohm på enten pri eller sec vikling.
Som sagt. Ikke prøv å ohm trafoen med spenning på... Da smeller det...
Om du måler 15-16 volt ut på trafo, vil du måle denne spenningen ganger roten av 2 (1.414) etter en full likeretter (4 dioder).
Da er jeg vel ikke så langt unna eller ved roten om du vil?
Takk for tipset, har heldigvis ikke ohmet med spenning
Jeg måler som sagt ca 200 ohm fra brun leder fra nettstrøm inn i trafo og ut av trafo, brun leder. Den andre lederen, blå, går rett i printet, via en sikring som nå er brent, og videre til brun leder etter trafo.
Høres overnevnte riktig ut? Da med tanke på måling av primærvikling.

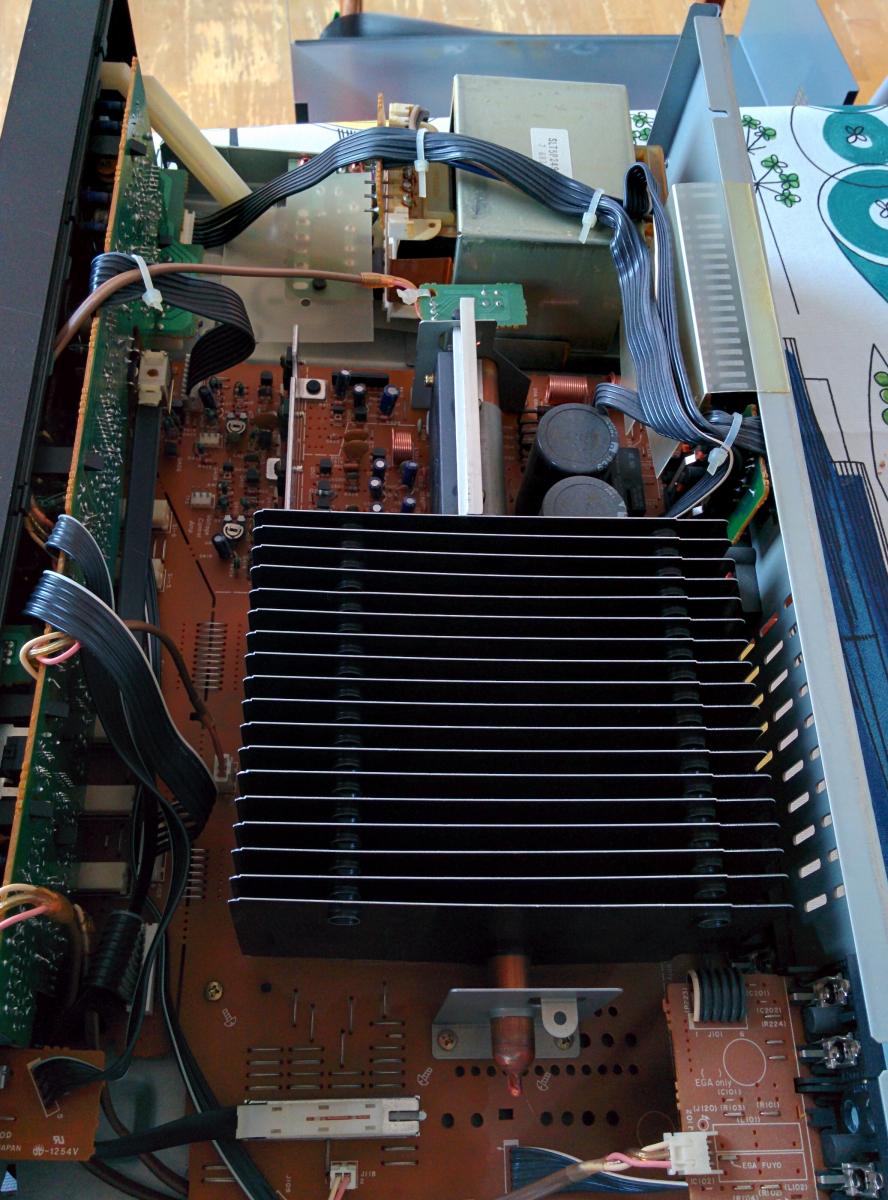

Tidlig lørdags morgen kan brukes til så mangt. I dag ble den brukt til en innvendig rengjøring av SU-V50.
Knapper og potmetre fikk seg en dusj med elektronikkrens og støv ble tørket. Det så bedre ut enn ventet innvendig. Morsomt at Technics har gått for en form for vannkjøling som kjøleløsning
Det som er mindre moro er at forsterkeren nå ikke fungerer lengre. Jeg testet den ikke etter flyturen nordover, og har en mistanke om at turen ble litt for mye for den, selv om den var svært godt emballert.
Current drive lyset er avslått og releet klikker ikke ved oppstart.
Gode råd mottas med takk
OT: Hvis man ganger noe med mer enn 1, så blir jo tallet høyere enn det var, ergo ikke ned mot 12-13V. Skulle kanskje være at tallet deles på roten av 2?
Stemmer det at det jeg har merket av med rødt er primærviklingen og det blå sekundærviklingen?
Ja. Det stemmer men pass på sikringen merket F2
Takker
Har 203 ohm over primærviklingen og 3 ohm over sekundærviklingen. Kommer tilbake med strømstyrke etter nye sikringer er handlet inn.
Dagens tøffel
Sist redigert:
Måler 21v på sekundærviklingen, er ikke det litt mye? 21v/1,414= 14,85v. Skal se om jeg finner ut hvor jeg kan måle DC etter likeretteren for å se om den er gåen. Fortsettelse følger.
Spesifisering: Det er snakk om strømforsyningen til SL-10Sist redigert:
14-15V AC på sekundærviklinga ville gitt deg en forsterker med ca 12-13W - i beste fall. 21V AC høres atskillig mer logisk ut.... det gir ca 30V DC max til effekttrinnet....
Er snakk om strømforsyningen til SL-10, skulle spesifisert dette siden jeg har en del defekt Technicsræl i huset nå
husk at dette er vekselspenning og den blir en del lavere etter likeretting. Når det står 12V på den andre inngangen og det benyttes i et 12V system som i en bil/campingvogn/solcelleanlegg, er jo ofte spenningen opp mot 14,4V
Om du skal ha spenning etter retting må du gange med 1,414. Ikke dele.
21 volt AC blir ca 29 volt DC. Dette er uten belastning eller regulering.
Spenningen blir alltid lavere etter likeretter
Takk for svar alle sammen
Jeg spør videre, er punktene jeg har merket av etter likeretteren?
Ja -
