Rew målinger

[papaHet]

Takker igjen, tar det i bakhodet til etterpå. Å er det best å vise måling med subber å fronter eller kun subber aleine?

Tok og kjørte en ny rom kor i dag, stilte inn subbene på 85db med MV på 20, på 50HZ, å så at jeg fikk 6db mer med begge subbene, så kjørte jeg måling nå igjen, med subber å fronter.
Hadde nok glemt å sette bypass på antimode i går, når jeg tok målinger da. ser det er mye mer opp å ned i dag på grafene.



[papaHet]



[papaHet]



[Retep]

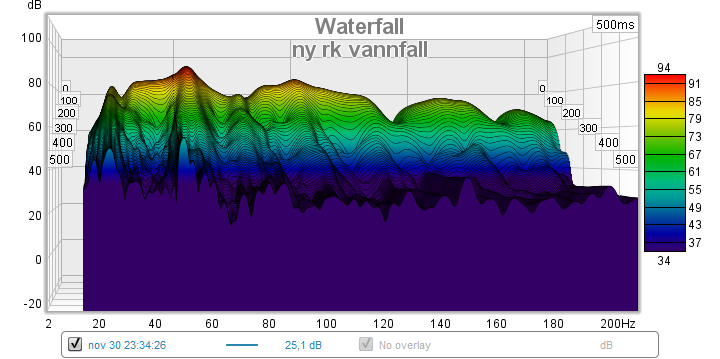

Vis vedlegget 519647

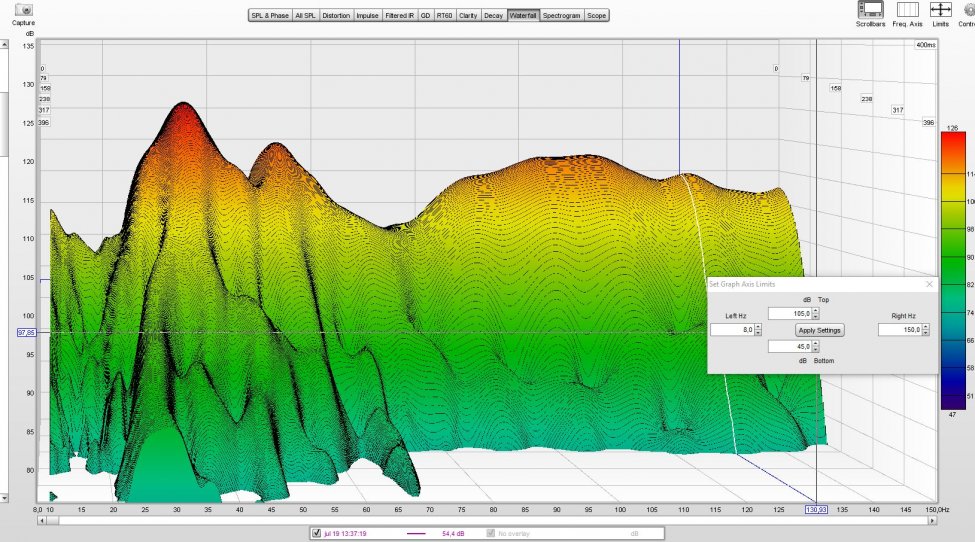

Sett Vannfallet til å vise 105db til 45db top og botom. Sett også frekvens til å vise 5db mellom linjene. Nå har du 10.



[papaHet]

Men hvor i svarte velger man 5db imellom henne da?? Mener jeg så ett sted der man kunne velge det andre der hvertfall, men ikke sett hvor man kan sette 5 imellom, men så er det jo øya man blir først blind på å sies det...



[Retep]

Men hvor i svarte velger man 5db imellom henne da?? Mener jeg så ett sted der man kunne velge det andre der hvertfall, men ikke sett hvor man kan sette 5 imellom, men så er det jo øya man blir først blind på å sies det...

Se innlegg 2 i denne tråden.



[The Shy]

Her har jeg ringet inn to av innstillingene du ikke har helt kontroll på.
Rød ring rundt velgeren mellom hvordan du vil dele inn frekvensene Bare å klikke direkte på symbolet og det vi veksle mellom logaritmisk og lineær inndeling på x-aksen(frekvens)

Klikk på det symbolet jeg har merket med blå ring, så kommer det opp et lite vinduet som har innstillinger for hvilket frekvensområde du vil vise fram, og for hvor du vil ha topp og bunn.



[papaHet]

Hjalp dette noe da tru???



[The Shy]

Vannfallet ser jo meget bra ut. Ser bare en konstant rygg ved 50 Hz - er sikker brum et eller annet sted. Bør jobbe litt med plassering av høyttalere/lytteposisjonen hvis du har mulighet, så du får litt gjevnere frekvensgang. Litt rart at det ikke er 5 db mellom strekene. Har du maksimert rew på pc'en



[papaHet]

Trykket på de symbolene du ringer rundt, den til venstre buttet mellom denne og den forrige jeg la ut i går var det vel. Kanskje den nyeste versjonen ikke har 5 imellom?? Å maksimert rew? Tenker på da? Har jo null peil på PC å utrykk . Skal prøve å flytte litt rundt på fronter. Men vises det noe der om hvorfor det ikke er det morsomme basstrykket? Det som slår litt i brystkassa når man ser på film.
Så skal flytte litt rundt på høyt å Mic å se åssen kurvene er da. Hvor ser man om det er mye som henger igjen i rommet?



[The Shy]

Pc og uttrykk er ikke min sterke side heller.
Hvis du har REW installert på en laptop så maksimerer du bare så det fyller hele skjermen.
Hvis ting henger i rommet over tid vil du se det som om fossen renner ut gjennom skjermbilde.



[papaHet]

Åja, jo, mener jeg hadde rew på hele skjermen ja.
Kanskje det må noe demping i rommet for å få noe morsomt trøkk i rommet?
Då ser ikke ut som det er så mye etterklang i rommet da eller? Å etterhvert så må jeg prøve å få noen til å komme som kan minidsp 2x4 å kan justere litt her nede. Er jo håpløs på slike dingser.



[The Shy]

Da har du en morsom og utfordrende tid foran deg. Husk å høre litt musikk innimellom også



[papaHet]

Ja, har vel det, å med mye frustrasjon å tenker jeg.
Å blir mye musikk her nede å ja. I jula blir det marwel maraton her nede, uten kjerring å unge i hus.
Å så blir det blå Ray konserter, med MetallicA(ingen bombe med tanke på nicket), Seigmen, Volbeat her nede. Gleder meg. Forhåpentligvis med litt bedre lyd enn i dag



[Kristian_TT]

Målinger i ny Kino

Har gjort mine første målinger med REW i den nye kinoen. Er helt fersk ift REW så tar gjerne imot innspill fra dere.

Frontrekken består av 2 stk Marty sub med 18" Ultimax, Klipsch RF63 og RC64. Subbene drives av Inuke6000dsp så har en del muligheter der ift eq. Alt dette står plassert bak lyd-transparent lerret.

Frekvenskurve 15-200hz uten glatting

Rommet:



[steinost]

Dette var da ikke hakkende galt:=)
Mic er da plassert ved hode på første rekka i midten?
Søkkene nede ved 35hz og mellom 60 og 80hz bør jo gjøres noe med.
Den ved ca 125hz er jo også et problem. Mulig dette er en utfasing i rommet.
Håper de som kan det bedre en meg kaster seg på her, men jeg ser jo hvor problemene er
Kan du flytte subbene? Fint rom dette, har kan du få mange gode stunder.



[Sevald]

Er litt grønn på målinger. Hva tenker dere om denne?



[Kristian_TT]

Fint om du endrer maks på x-aksen til 200



[Sevald]

Bedre? Har en del stygge dippper. Er vel å jobbe med plasseringer som gjelder.



[Antonsen]

Har gjort mine første målinger med REW i den nye kinoen. Er helt fersk ift REW så tar gjerne imot innspill fra dere.

Frontrekken består av 2 stk Marty sub med 18" Ultimax, Klipsch RF63 og RC64. Subbene drives av Inuke6000dsp så har en del muligheter der ift eq. Alt dette står plassert bak lyd-transparent lerret.

Frekvenskurve 15-200hz uten glatting


Rommet:

Flott kino - håper du lager en egen tråd med masse bilder etterhvert!



[Balle Clorin]

Bruk logaritmisk skala på frekvensaksen



[Sevald]

Målinger er uten subber.



[Graks]

Tok nærfelts målinger av mine Usher Mini One DMD. Bassporten har jeg ikke tatt nærfeltsmåling av.
1/12 smoothing. dB skalaen viser ikke riktig på summerte grafen da den er justert til å matche nærfeltsmålingene.

Venstre kanal:

Høyre Kanal:

Her er måling fra lytteposisjon av venstre og høyre kanal overlagt med nærfelt:



[Balle Clorin]

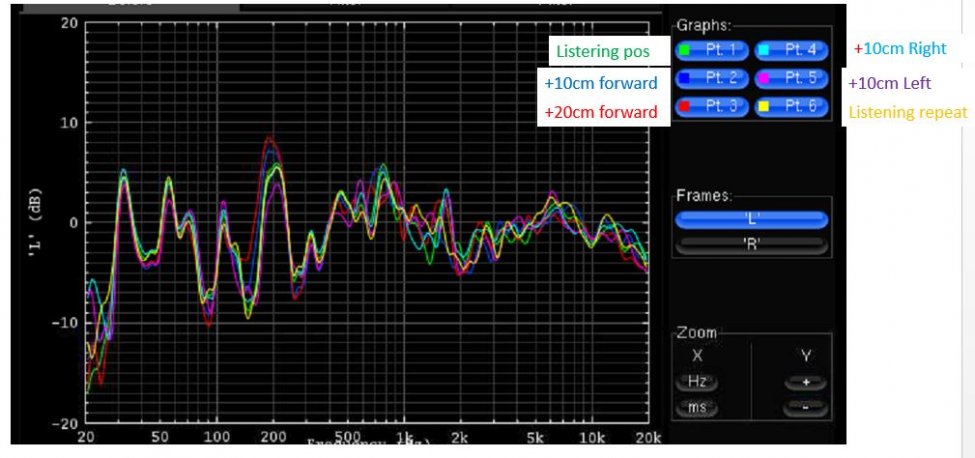

Ikke REW, men Trinnov målinger. Laget for illustrere effekten av å flytte hodet 10cm av gangen. hhv +10/+20 cm frem, og 10cm til høyre/venstre.
Gammelt nytt, men to personer som sitter ved siden av hverendre kan herved ikke bedømme en høyttaler 100% likt, frekvensreposen er iallefall vesentlig ulik.. tankevekkende.



[Bx]

Fellestrekkene dominerer, Balle. Jeg tviler på at forskjellen i respons pga lytteposisjon ville bli avslørt i en blindtest.



[alphamale]

Ikke REW, men Trinnov målinger. Laget for illustrere effekten av å flytte hodet 10cm av gangen. hhv +10/+20 cm frem, og 10cm til høyre/venstre.
Gammelt nytt, men to personer som sitter ved siden av hverendre kan herved ikke bedømme en høyttaler 100% likt, frekvensreposen er iallefall vesentlig ulik.. tankevekkende.
Vis vedlegget 546045
Vis vedlegget 546046

Balle!

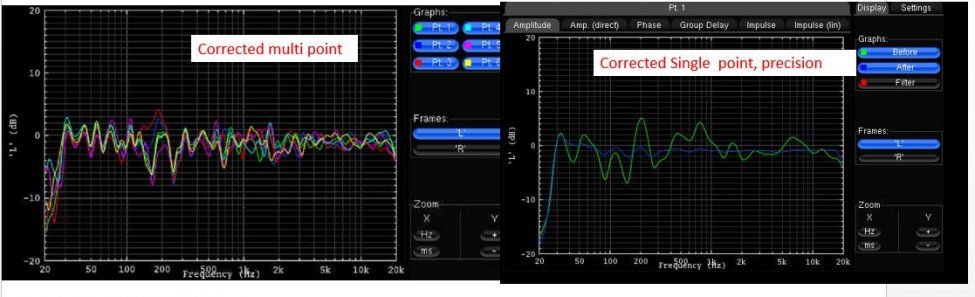

Jeg ser på det bildet der det står -Corrected singelpoint precision-
Er denne korrigert av optimizer?
Er den det, kan du fortelle meg hvilke innstillinger du har i - Optimizer main settings, hvilken target du bruker, og hvilke innstillinger du har gjort i advanced settings ( om du har det )



[Balle Clorin]

Fellestrekkene dominerer, Balle. Jeg tviler på at forskjellen i respons pga lytteposisjon ville bli avslørt i en blindtest.

Forskjellen på 0 posisjon og 20cm frem er helt tydelig med mine ører.» Bassen»150-200 Hz fylles inn .10cm til siden betyr lite lyttemessig



[Balle Clorin]

Alpha her er datene for Precision setting flat default target, bør ha litt fall 2-3 db for å ikke låte tynt,
PS ingen Sub her. Bare rom gain fra høyttaler plassert 136cm fra frontvegg og 4m til lytteposisjon i sofa , og karnappvindu gardiner 60-90 cm bak hodet

CaraCad rom simulering

Info om de ulike default korrigeringene
PS Trinnov korreksjonskurver er 1/3 glattet, og ser penere ut enn om man måler med REW og 1/6 glatting


Moderator får avgjøre om dette flyttes til Trinnovtråden



[alphamale]

Balle! Jeg svarer deg i Trinnov tråden



[ynot]

Hei
Da er enda en fersking i gang med målinger han ikke kan/forstår. Nå har jeg lest de 50 første sidene og har noe forståelse, men mye mangler av kunnskap, erfaring og forståelse. Jeg har ingen intensjon om å bli en del av "målemafiaen", men målinger kan jo være et hjelpemiddel til godlyden.
Jeg har en kul i de lave frekvenser og har flyttet rundt på mye uten særlig hell.

Slik er rommet tegnet inn i REW:

Og her er noen bilder av kjellerstua:

Her er waterfall av venstre kanal, dvs både høytaler og sub:

Her er høyre kanal, dvs både høytaler og sub:

Her er begge kanalene, både høytalere og subber:

Noen forslag til tiltak? Jeg har ingen DSP eller EQ, kun korrigering av rom. Subbene er Rel og henger rett på høytalerutgangene på forsterkeren så jeg må bak subbene og manuelt justere

/Tony



[Bjørn ("Orso")]

Vis vannfall opp til ca. 400 Hz for begge kanalene. ETC av hver kanal opp til 40 ms og en fullfrekvent frekvensrespons av hver kanal med 1/24 okt. glatting med 5 dB oppløsning på y-aksen. Eller du kan poste målefilen.



[Retep]

Hei
Da er enda en fersking i gang med målinger han ikke kan/forstår. Nå har jeg lest de 50 første sidene og har noe forståelse, men mye mangler av kunnskap, erfaring og forståelse. Jeg har ingen intensjon om å bli en del av "målemafiaen", men målinger kan jo være et hjelpemiddel til godlyden.
Jeg har en kul i de lave frekvenser og har flyttet rundt på mye uten særlig hell.

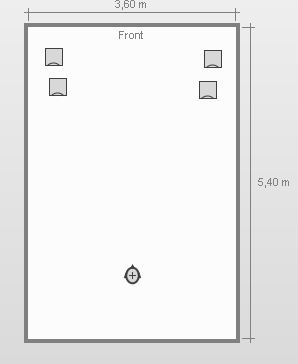

Slik er rommet tegnet inn i REW:
Vis vedlegget 547730

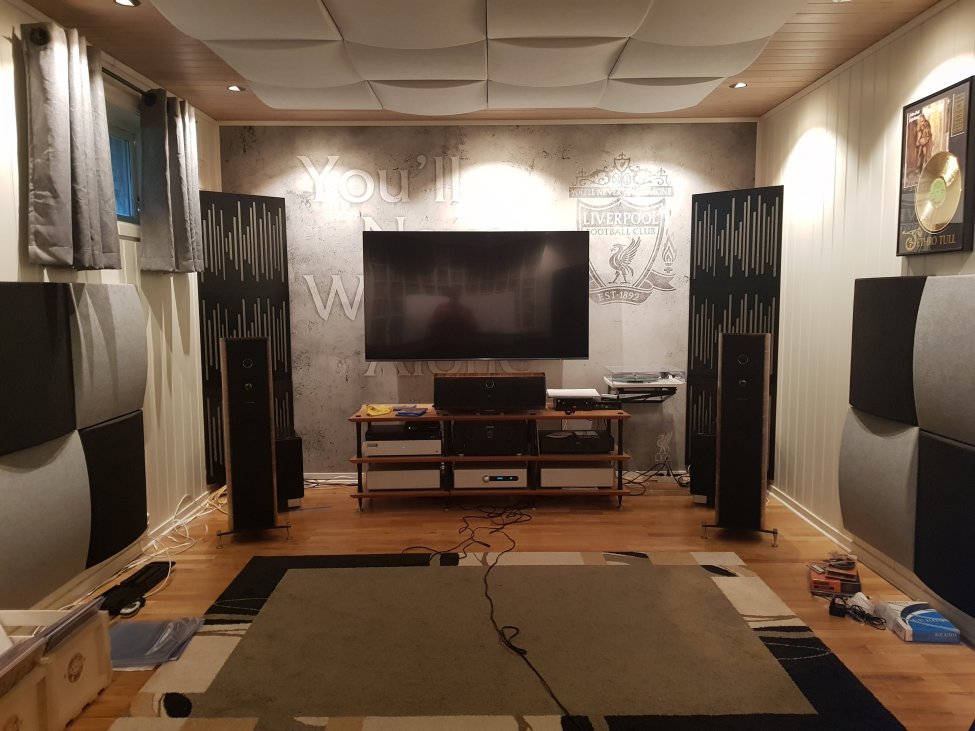

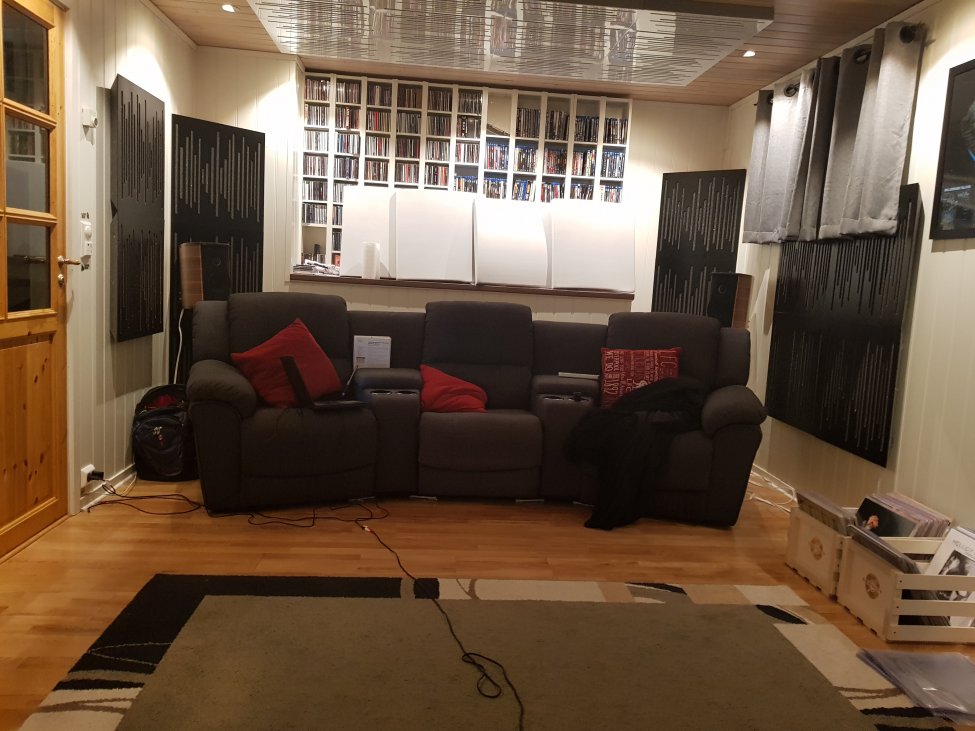

Og her er noen bilder av kjellerstua:
Vis vedlegget 547731
Vis vedlegget 547732
Vis vedlegget 547733

Her er waterfall av venstre kanal, dvs både høytaler og sub:
Vis vedlegget 547735

Her er høyre kanal, dvs både høytaler og sub:
Vis vedlegget 547736

Her er begge kanalene, både høytalere og subber:
Vis vedlegget 547737

Noen forslag til tiltak? Jeg har ingen DSP eller EQ, kun korrigering av rom. Subbene er Rel og henger rett på høytalerutgangene på forsterkeren så jeg må bak subbene og manuelt justere

/Tony

Noe er feil med målingen. For du har vel ikke målt over 120db vel..



[ynot]

@reptek: du har kanskje rett. kjører jeg samme sveipet en gang til med SPL-85C (om den er bra vet jeg ikke), så er max 103,1 db og da er det jo litt rart at UMIK-1 får inn 130 db.
Da er det noe galt med innstillingene mine.

Hva er forresten "headroom"?



[Balle Clorin]

dB verdien i REW er og har alltid vært bare tull!! altfor mange mulige kalibreringsfeller
PS Flott rom du har Tony!!



[ynot]

dB verdien i REW er og har alltid vært bare tull!! altfor mange mulige kalibreringsfeller

Så da er det egentlig bare forholdet mellom topper og daler som er relevant? Ikke antall db?
Er innstillingene mine ok? Hvis så kan jeg kjøre et swipe til med frekvenspekter 6hz - 10.000hz (med mindre noe annet er lurt).
Er i såfall oppgitt "graph axis limits" ok?



[Bjørn ("Orso")]

Du kan man måle med det som hører som ut som middels høyt nivå. Ingen krise at nivået ikke er kalibrert.
Du bør ellers måle opp til 20KHz for frekvensrespons og ETC målinger. Vannfall for begge kanaler kan du korte ned til 500 Hz.



[ynot]

Du kan man måle med det som hører som ut som middels høyt nivå. Ingen krise at nivået ikke er kalibrert.
Du bør ellers måle opp til 20KHz for frekvensrespons og ETC målinger. Vannfall for begge kanaler kan du korte ned til 500 Hz.

Oki, da tester jeg 6 - 20khz.
Hva er headroom?



[Bjørn ("Orso")]

Du kan man måle med det som hører som ut som middels høyt nivå. Ingen krise at nivået ikke er kalibrert.
Du bør ellers måle opp til 20KHz for frekvensrespons og ETC målinger. Vannfall for begge kanaler kan du korte ned til 500 Hz.

Oki, da tester jeg 6 - 20khz.
Hva er headroom?

Vet ikke hvem som har nevnt headroom her, men utrykket kan bety forskjellig utifra hva man snakker om. F.eks kan det bety nivået man må holde seg innenfor før det går over i forvrengning.



[Balle Clorin]

Bokstavelig:avstand mellom hodet og tak

Dvs rom for variasjon og svigningner i nivå før du krasjer i en grense.
Et RIAA trinn kan feks være laget for 5mV signal inn men har headroom som gjør at den klarer topper på 15mV uten å forvrenge



[ynot]

Du kan man måle med det som hører som ut som middels høyt nivå. Ingen krise at nivået ikke er kalibrert.
Du bør ellers måle opp til 20KHz for frekvensrespons og ETC målinger. Vannfall for begge kanaler kan du korte ned til 500 Hz.

Venstre kanal

Høyre kanal

Begge kanaler

Waterfall skjønner jeg, men hva forteller ETC meg?
