Utviklingstråd: Sigberg Audio Saranna - fullrange gulvstående høyttaler med kardioide

EDIT: Det er gjort noen justeringer underveis, og høyttaleren har nå 8" coax, se denne posten


-----

Tid for en ny utviklingstråd, og dere får være med fra start! Jeg har ikke engang bestemt navn enda. Hvis dette ender opp som en produksjonsmodell, så snakker vi nok 18-24 måneder frem i tid.

Sigberg Audio lager høyttalersystemer bestående av monitorer og subwoofere. Det er to åpenbare segmenter i markedet som ikke treffes av dagens produkter:
1) De som ønsker gulvstående høyttalere
2) De som ikke ønsker subwoofer.

Denne nye høyttaleren vil adressere begge punkter. Jeg starter nå utviklingen av en Sigberg Audio fullfrekvens, aktiv høyttaler med kardioide!

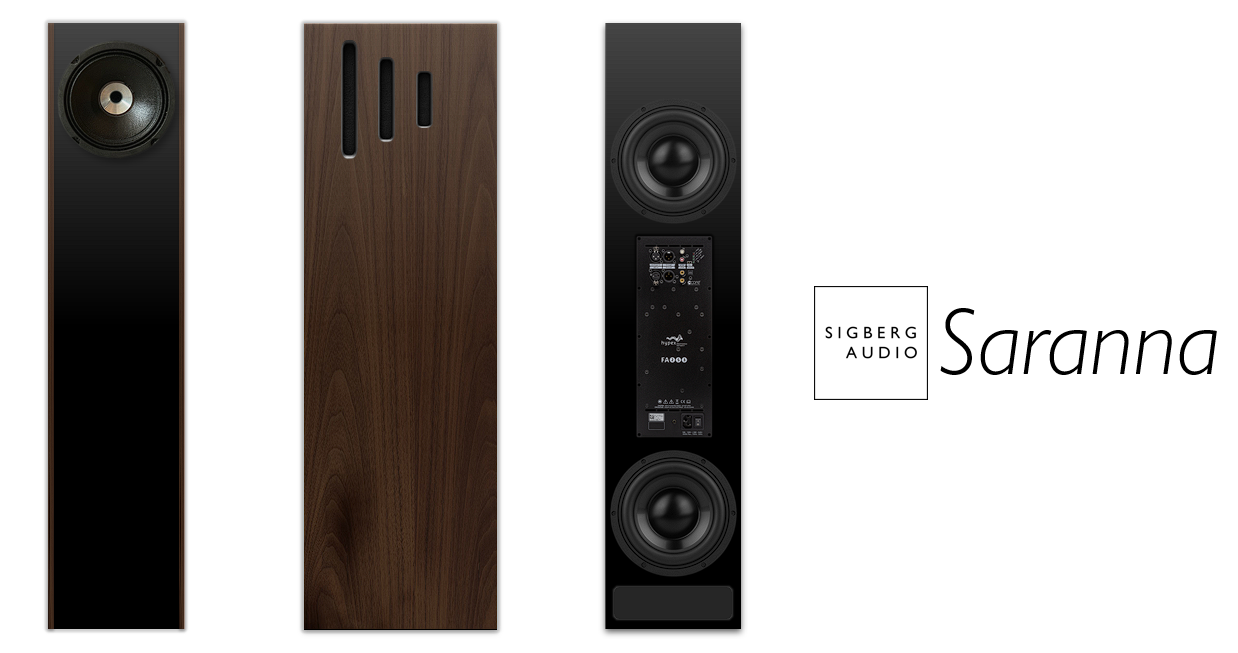

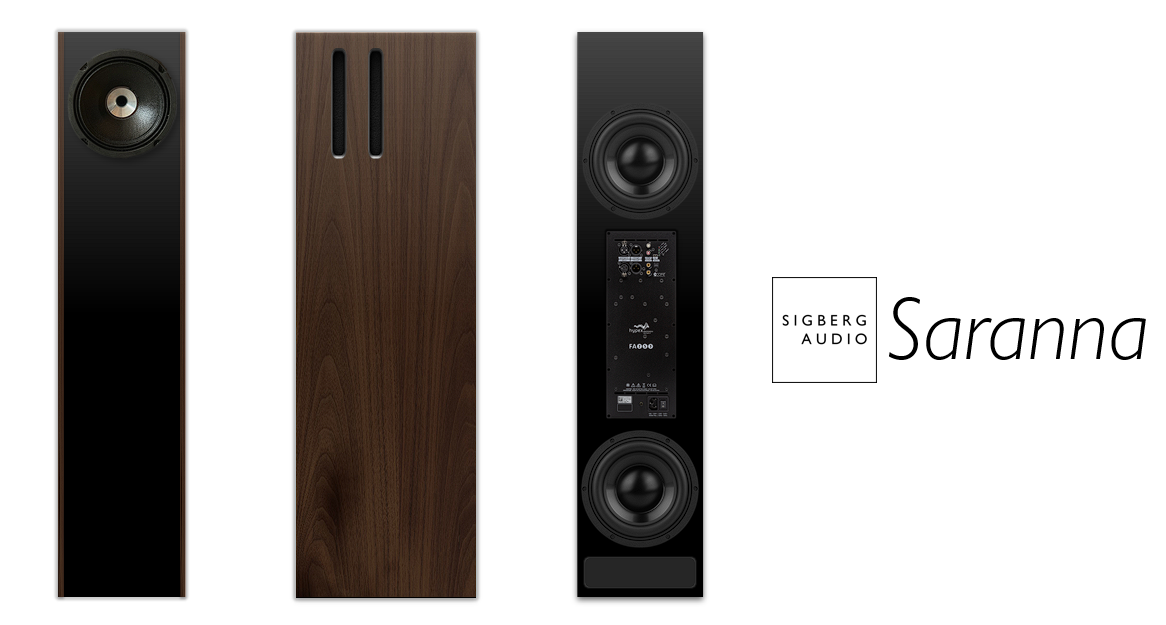

(Svært tidlige skisser, med forbehold om større endringer)

Litt om høyttaleren (forbehold om endringer)

• Stort lydbilde og fyldig og naturlig lyd (tilsvarende øvrige Sigberg Audio produkter)
• Fullfrekvens (20-20,000hz) in-room
• Kardioide øvre bass og mellomtone
• 3-veis design. Coax i mellomtone/diskant. To kraftige 8" (fs:25hz) til bass og subbass.
• Portet kabinett, med opsjon til å gjøre om til lukket med medfølgende skumplugg.
• Som med våre andre høyttalere, vil den supportere plassering tett til bakvegg (men også lenger ut).
• Enkle presets (knapp bakpå) for å justere bass/plassering, pluss 9-bånds EQ innebygget for å temme rommet.
• Dedikert preset for å parre med Sigberg Audio subwoofere. Denne introduserer høypass i høyttalerne slik at de matcher SA subwoofere perfekt.perfectly.

(Veldig) Foreløpige spesifikasjoner:

• Portet (bak) kabinett
• 5.5" mellomtone, 1" silkedome (coax)
• Dobbel 8" (22cm) aluminium bassdrivere
• 107x35x32cm (HWD)
• 28-20,000hz (+/-3dB anekoisk)
• Typisk in-room bass respons: 20hz (-3dB)
• Kardioide fra ~250hz
• 3-kanals, 650W Hypex forsterker i hver høyttaler

Tidlige prototyper:

Foreløpige målinger, forbehold om endringer, dette er også kun in-room i lytteposisjon
Mer detaljerte målinger kommer etterhvert



I lytteposisjon i rommet over, med høyttalerne 10-15cm fra bakvegg (venstre+høyre+snitt):

10-200hz (i lytteposisjon, ingen smoothing, ingen subwoofer).
Merk at referansenivå er 75dB (snitt av 300-5,000hz) på denne målingen. Så relativt til det er -3dB in-room ved 22hz, og -6dB ved 16hz.

Fortsettelse følger..



[Kalle Klovn]

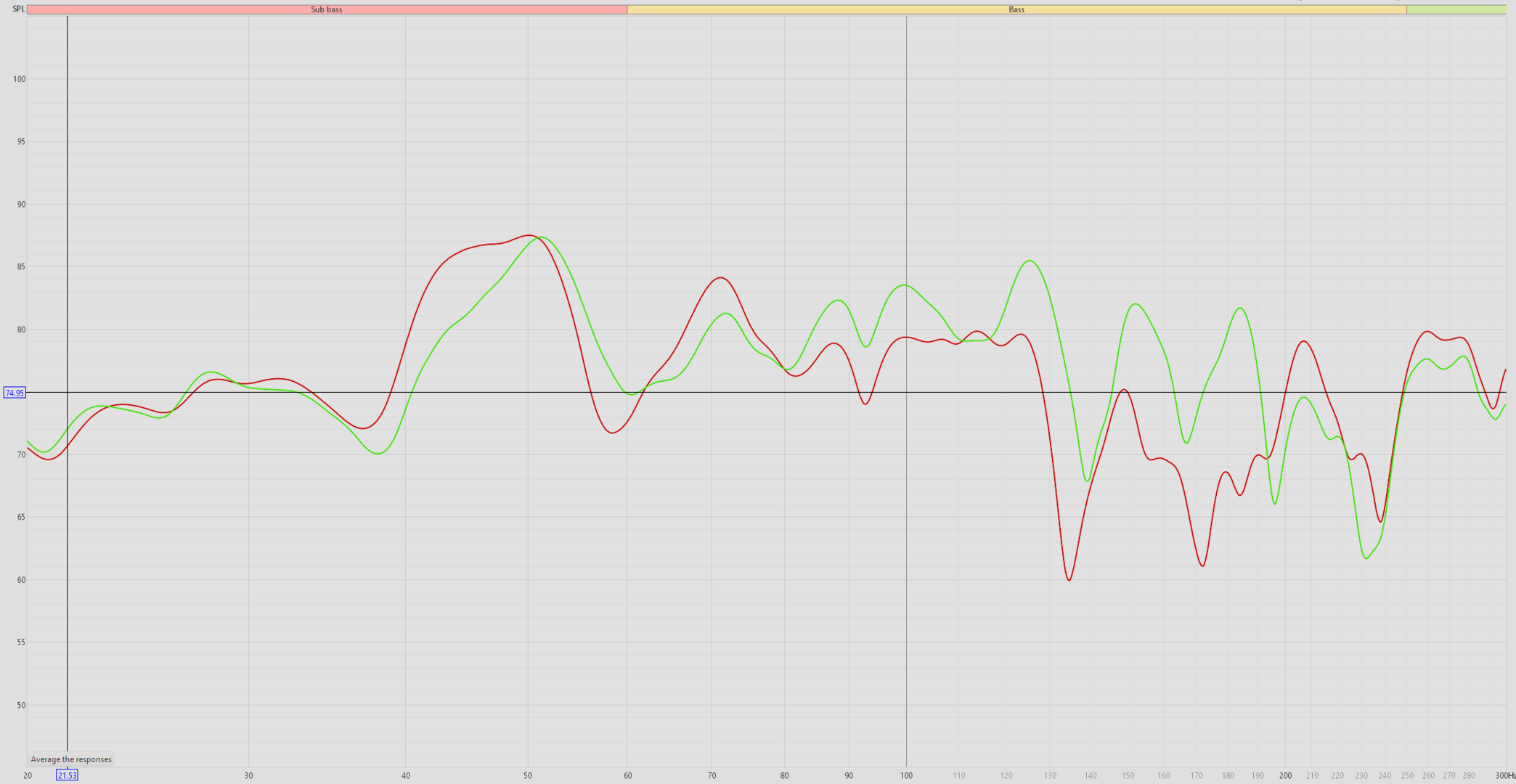

Test i et annet rom. Ikke så åpenbar / stor forskjell som det første, men også her mer energi fra ca 100hz og oppover. Grønn er med bassene rettet bakover / inn mot vegg.

Vis vedlegget 1041243

I begge rommene ser man tydelig hvordan kanselleringene mellom 100hz og 200hz er vesentlig redusert med bakoverrettede elementer.



[Harry Stoteles]

Er vel kvartbølgekanselleringen en unngår.

Ellers er tanken om å ha elementene så nære veggen som mulig, populær hos Lyngdorf/Steinway Lyngdorf også, med akkurat den begrunnelsen + bedre timing.



[SigbergAudio]

Dette designet understreker jo på et vis også tanken om en litt sterk kontrast mellom å spille pent og tøft, fordi nå "later" den som den er forsiktig bestykket, men så gjemmer det seg mer bak.

Det tydeliggjør også hvor bredbåndet coaxen er, som slik det er skrudd sammen nå ikke er så ekstremt langt unna fullfrekvent. Den ruller pent av på egenhånd, og ligger på -6dB rundt 140hz og -10dB ved ca 90hz. Så det overlapper litt i mellombassen, da bassene bak har -6dB ved 200hz andre veien.
