Hei
Jeg har lurer på noe ifm. Kobling av motoren på Thorens 124. Skal de gule kablene (125-150v) kobles sammen slik som de grønne eller er deti orden slik det er nå? Vis vedlegget 567355
Mvh

Sjekk link ligger et bilde der av kobling jeg fikk fra Thorens DK en gang i tiden, kanskje det kan være til noe hjelp om ikke annet .

Mvh

https://www.hifisentralen.no/forume...4244-thorens-124-mk-ii-elektrisk-kobling.html

Takk
Den var lik min. Ser ut på bildet at de gule ikke skal kobles sammen og det var også slik den den var før jeg begynte å koble. Så på den ene tegningen at den grønne skulle kobles direkte på strøm inn. Gjorde du det? Som du ser på bildet mitt så er min koblet likt som din. En rød på strøm inn og de to grønne koblet sammen.

Mvh
Mads

Koblet slik som layout viser i post #10 men dette er lenge siden. Skisse / koblingen fikk jeg av Classic Audio - Thorens men er du i tvil så send classic audio gode bilder av spilleren din , jeg fikk i alle fall meget god hjelp . 124'n er solgt for lenge siden så jeg har ingen mulighet å sjekke visuelt men layout på tegning skal være rett .

Mvh

Ok, det må nesten stemme når det kommer fra Classic audio. Da skal jeg teste dette, blir spennende å se om det gir resultater. Den fungerer nå, men synes det er litt lite krefter i motoren. Morsomt hvis dette er grunnen.
Takker for hjelpen så langt
Mvh
Mads



[MadsBje]

Takk
Den var lik min. Ser ut på bildet at de gule ikke skal kobles sammen og det var også slik den den var før jeg begynte å koble. Så på den ene tegningen at den grønne skulle kobles direkte på strøm inn. Gjorde du det? Som du ser på bildet mitt så er min koblet likt som din. En rød på strøm inn og de to grønne koblet sammen.

Mvh
Mads

Koblet slik som layout viser i post #10 men dette er lenge siden. Skisse / koblingen fikk jeg av Classic Audio - Thorens men er du i tvil så send classic audio gode bilder av spilleren din , jeg fikk i alle fall meget god hjelp . 124'n er solgt for lenge siden så jeg har ingen mulighet å sjekke visuelt men layout på tegning skal være rett .

Mvh

Ok, det må nesten stemme når det kommer fra Classic audio. Da skal jeg teste dette, blir spennende å se om det gir resultater. Den fungerer nå, men synes det er litt lite krefter i motoren. Morsomt hvis dette er grunnen.
Takker for hjelpen så langt
Mvh
Mads

Tror jeg må kontakte Classic. Litt mangelfull den tegningen tror jeg. Hvor skal den andre røde fra motoren kobles og hvor går den sorte som han har merket med bryter hastighet.



[Laban MK3]

Helt klart sjekk ut ved minste tvil .



[vipa]

Leker litt med tanken om å bytte ut de svarte hendlene for lift/start stopp med de mer sexy elliptiske blanke på 160 modellen (tror jeg). Noen som vet om de vil passe og hvor jeg bør søke etter dem?



[vipa]

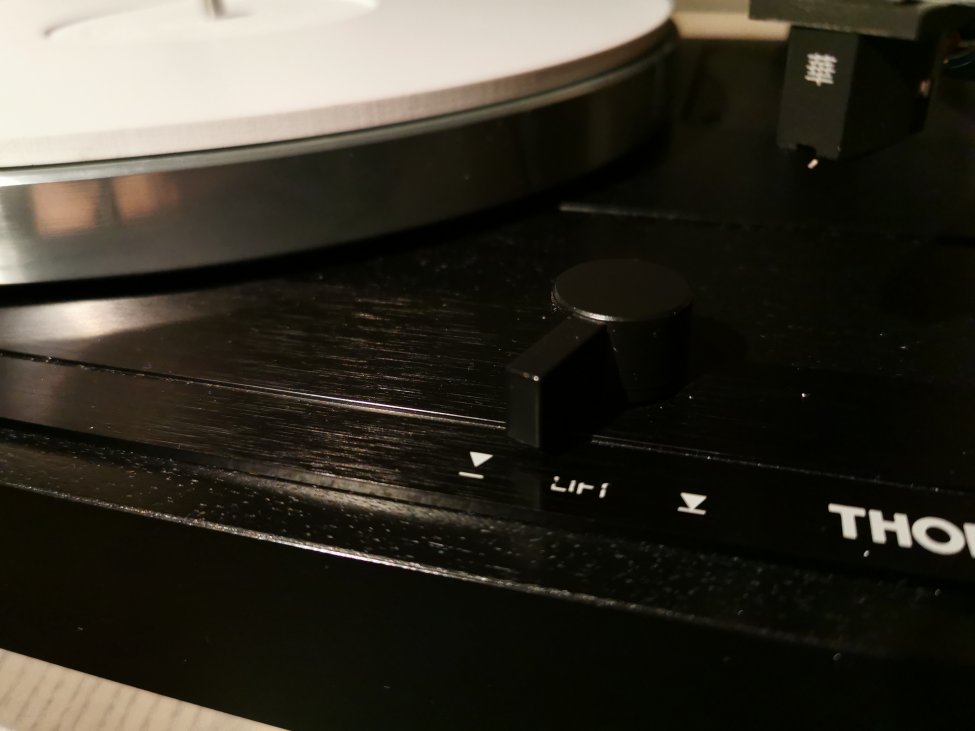

Leker litt med tanken om å bytte ut de svarte hedlene for lift/start stopp med de mer sexy elliptiske blanke på 160 modellen (tror jeg). Noen som vet om de vil passe og hvor jeg bør søke etter dem?

Vis vedlegget 567414

Festepunkt ser slik ut:



[MadsBje]

Skiftet Coil i motoren på min Thorens 124II.Dette er en god og hørbar oppgradering av motoren. Motoren lager mindre støy og forbedringen er så pass at det merkes når du spiller musikk. Mørkere bakgrunn, alt blir klarere og mere definert og ryddig.



[jorwed_]

Vurderer det selv. Audiosilente? Stress å bytte?



[MadsBje]

Fra Audiosilente ja. Nei så lenge du har kontroll på hvor ledninger skal kobles så er det lite som kan gå galt. Du får med flere ark med bilder og forklaring på hvordan det skal gjøres. Eneste jeg kunne tenkt meg at var nevt er at når du skal dunke ut de gamle coilene så må de dunket ut i rett vinkel så de ikke skiler seg. Metal rammen som coilene står i er bygget opp av tynne skiver og hvis det skiler seg så kan du bøye noen lag av rammen. Men du skal være rimelig uforsiktig og hardhendt for å ødelegge motoren.
Jeg skiftet også lager fra Audiosilente i motoren for en stund siden, det var også en stor forbedring hos meg.

Mvh



[jorwed_]

Driver å jobbet med en TD124 (MkI) som har litt fartsproblemer. Den spiller jevnt og stødig på ca 28,3rpm.
Har skiftet kondisen og sjekket koblingene. Det ser helt riktig ut. Sjekket det nye mellomhjulet (og testet med ett gammelt jeg har liggende).
Sooo, hva kan det være? For lite strøm til motor?

Har dratt frem multimeter og skal måle litt.

Innspill og erfaringer mottas med takk

Bilder for historikk og oppmerksomhet



[Laban MK3]

Farten til 124'n er flintstone teknikk av beste sort så sant man ikke har tullet det til med motoren , fart reguleres med en magnet du har bare x +- å gå på når det gjelder pitch justering .
Feil olje i bronse lager til spindel vil også slå feil ut på motstand , dette gjelder absolutt alt som går rundt inne i spilleren .
Lenge siden jeg hadde en 124 men mener å huske at den tiden det tar før tallerken stopper helt skal ligger rundt 1 minutt originalt , da vet du i alle fall om det er rett viskositet på oljen .

Mvh



[jorwed_]

Takk for innspill. Jo, jeg har nå fikset opp noen av disse Men her stod jeg fast
Jeg har justert, smurt, loddet og gjort alt jeg skulle Spilleren er virkelig gitt en god service... Men den spilte fremdeles for sakte (som den også gjorde da jeg fikk den inn (i deler).
Jeg hentet min egen TD124 og la begge frem for å sammenligne. Bare for å eliminere alt synlig. Etter en time (med spillerene på rygg og mage) så jeg det plutselig. En feil som skriker deg i trynet når du først ser den
Ser du feilen?

Min spiller: (som går riktig)

Pasienten:



[Laban MK3]

Takk for innspill. Jo, jeg har nå fikset opp noen av disse Men her stod jeg fast
Jeg har justert, smurt, loddet og gjort alt jeg skulle Spilleren er virkelig gitt en god service... Men den spilte fremdeles for sakte (som den også gjorde da jeg fikk den inn (i deler).
Jeg hentet min egen TD124 og la begge frem for å sammenligne. Bare for å eliminere alt synlig. Etter en time (med spillerene på rygg og mage) så jeg det plutselig. En feil som skriker deg i trynet når du først ser den
Ser du feilen?

Min spiller: (som går riktig)

Pasienten:

Det er så lenge siden jeg hadde en slik så jeg ser ikke feilen på stående fot men hvis pully på motoren er snudd feil vei så blir det litt rart i alle fall Men den magneten hadde i alle fall et luftig gap også ?



[jorwed_]

Bingo. Den står på «60Hz». Altså opp/ned.



[Laban MK3]

Bingo. Den står på «60Hz». Altså opp/ned.

hehe



[jorwed_]

He-he, begynner å nærme seg leggetid Ja, magneten har ett bra gap. Skal snu pulley og finjustere farten i morgen. Nå skal jeg bare sitte og humre litt før natta.



[coolbiz]

Eddy-bremsen er vel feilmontert, den også?



[jorwed_]

Eddy-bremsen er vel feilmontert, den også?

Tenker du på magneten? Den ble nevnt over og justert i etterkant. Eller er det noe annet du ser?
EDIT: Ja, den ble vippet over for å få på beltet



[MadsBje]

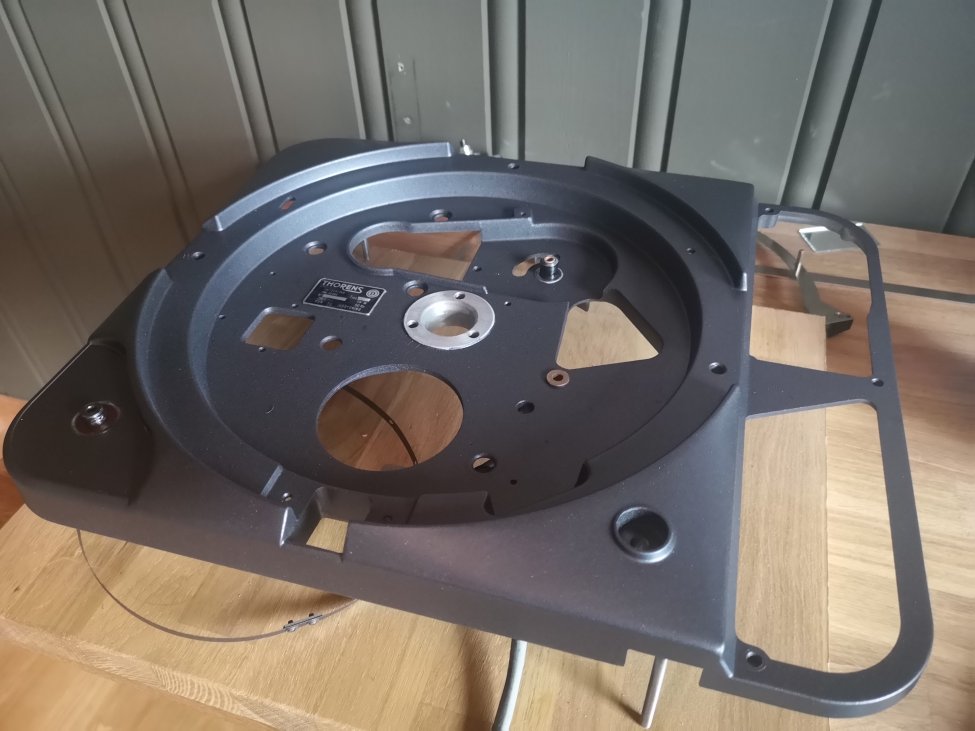

Har drøyet denne jobben en stund men nå var det på tide å bare hoppe i det.
Jeg er rimelig fornøyd, det var noen riper i lakken som det var godt å endelig få orden på.



[jorwed_]

Ser strøkent ut! Er det en MkII? Hva heter fargen?



[MadsBje]

Ser strøkent ut! Er det en MkII? Hva heter fargen?

Det er mk2 ja. Likte fargen, litt matt.



[Aurora]

Det første man blir blind på, er øya.... heter det i et ordtak....



[jorwed_]

Ser strøkent ut! Er det en MkII? Hva heter fargen?

Det er mk2 ja. Likte fargen, litt matt.

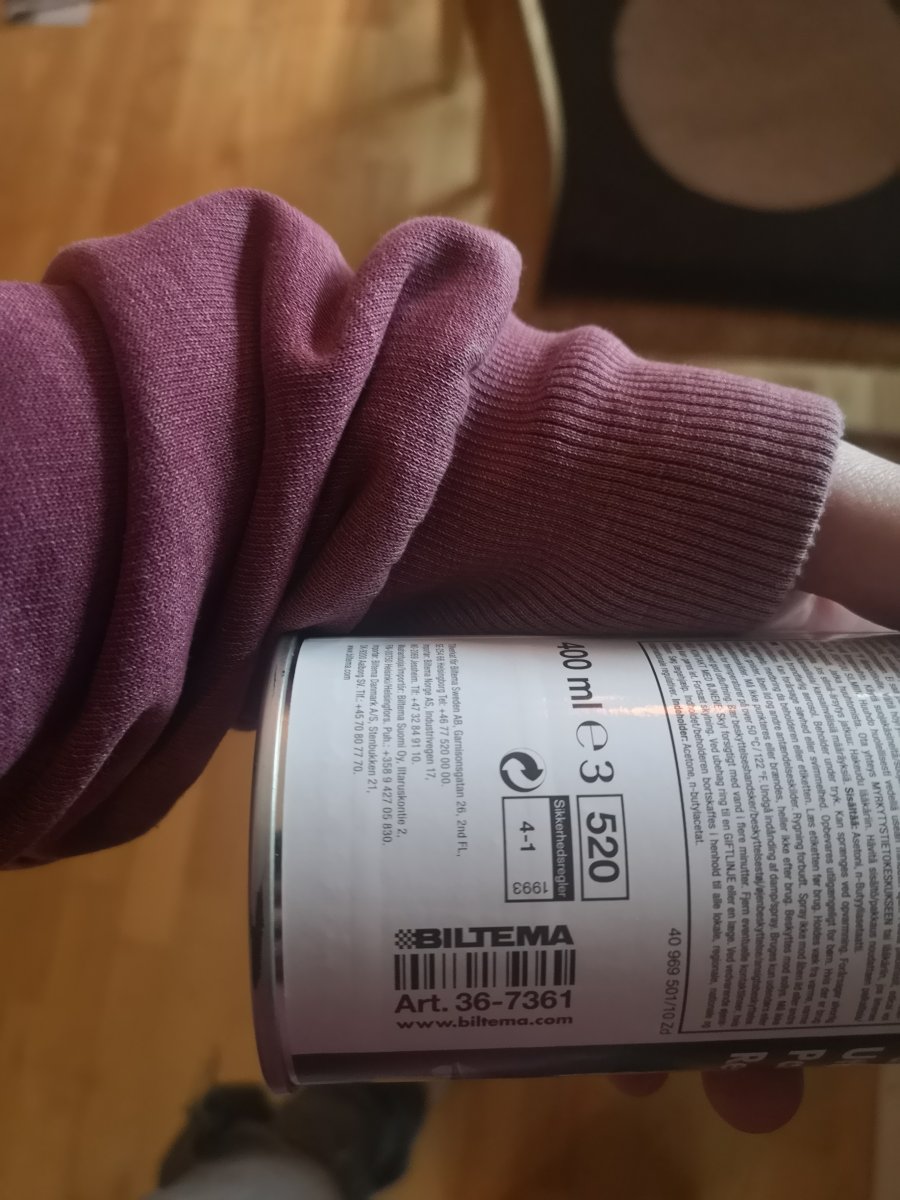

Vis vedlegget 568652

Kan du si noe om prosessen? Har en MkI som jeg vurdere å dresse opp litt. Sliping, grunning, antal lag lakk og klarlakk? Resultatet så i alle fall bra ut



[MadsBje]

Jeg rengjorde hele chassis med aceton før jeg lakerte. Det var hakket in <statsskolen>i chassis og det er grunnen til at jeg ønsket å lakere. Orginal lakken ble veldig blank og fin bare ved å vaske med aceton. For å dekke over det som var hakket inn pusset jeg litt og brukte et sparkel på sprayboks som de selger på biltema som er ment til å fikse små riper i lakken på biler før lakering. Sprayet på og pusset ned et par ganger så var det ikke synlig lenger. Lakeringen har jeg brukt mange helt tynne lag som har tørket melom hver gang. Tar du for tykke lag så begynner det å renne.
Mangler noen deler, men sånn ser den ut så langt



[pekaill]

Fin spiller! Jeg har en TD-124 mkII med et lite problem. Jeg får ikke finjustering av hastigheten til å fungere. Jeg har prøvd å sette dette sammen på utallige måter, men får det ikke til! Er det noen som har beskrivelse/bilde av hvordan dette skal monteres?



[Laban MK3]

Fin spiller! Jeg har en TD-124 mkII med et lite problem. Jeg får ikke finjustering av hastigheten til å fungere. Jeg har prøvd å sette dette sammen på utallige måter, men får det ikke til! Er det noen som har beskrivelse/bilde av hvordan dette skal monteres?

https://www.theanalogdept.com/eddybrake.htm

https://audiokarma.org/forums/index.php?threads/thorens-124-fine-speed-adjustment-help-tips.764427/



[ELJ]

Fin spiller! Jeg har en TD-124 mkII med et lite problem. Jeg får ikke finjustering av hastigheten til å fungere. Jeg har prøvd å sette dette sammen på utallige måter, men får det ikke til! Er det noen som har beskrivelse/bilde av hvordan dette skal monteres?

Hei!
For å sjekke hva som er problemet kan du ta av tallerkener, demontere "hjulet" som idlerwheel blir drevet av(husker ikke hva den heter ) og se om metallskiven som finjusteringen skal dreie mot magneten beveger seg. Hvis den dreier mot magneten burde det være gapet mellom magneten og mekanismen som er feil. Jeg hadde samme problem hvor mekanismen ikke responderte på justering og det viste seg at jeg manglet en halvmåne-formet skive rett under bryteren som justerte denne hastigheten.
Mvh Espen



[Laban MK3]

Fin spiller! Jeg har en TD-124 mkII med et lite problem. Jeg får ikke finjustering av hastigheten til å fungere. Jeg har prøvd å sette dette sammen på utallige måter, men får det ikke til! Er det noen som har beskrivelse/bilde av hvordan dette skal monteres?

Den har vel fungert tidligere , har du demontert den i vildensky for å så gå på en smell når alle deler skal på plass igjen ?



[pekaill]

Kjøpte en delespiller som ikke fungerte fra Tyskland, og er ganske sikker på at jeg har montert sammen som det var.

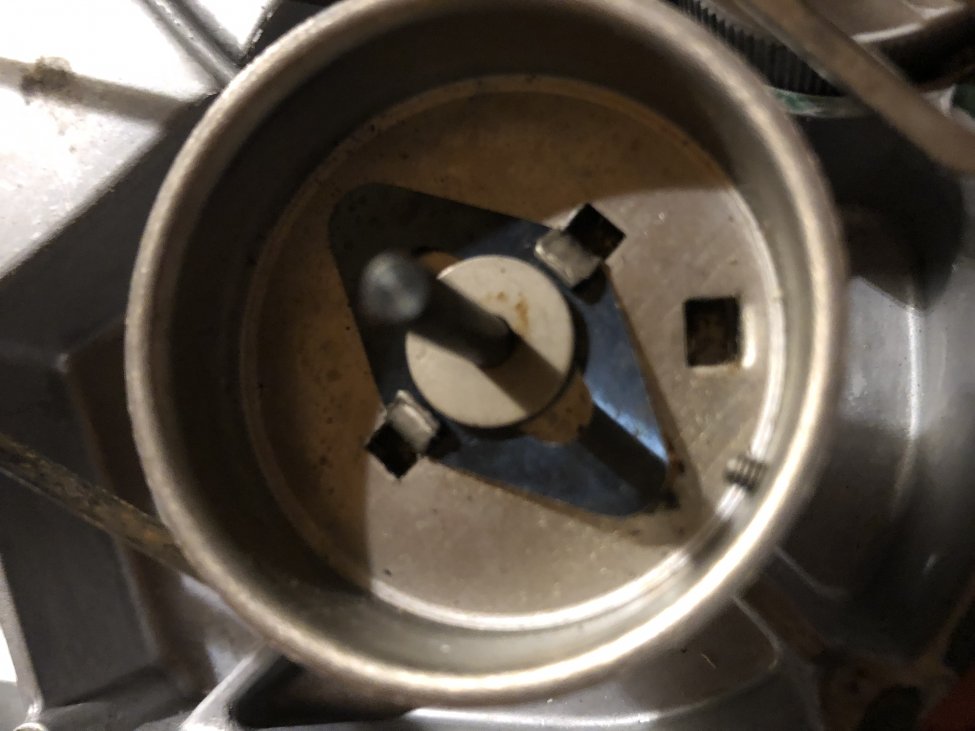

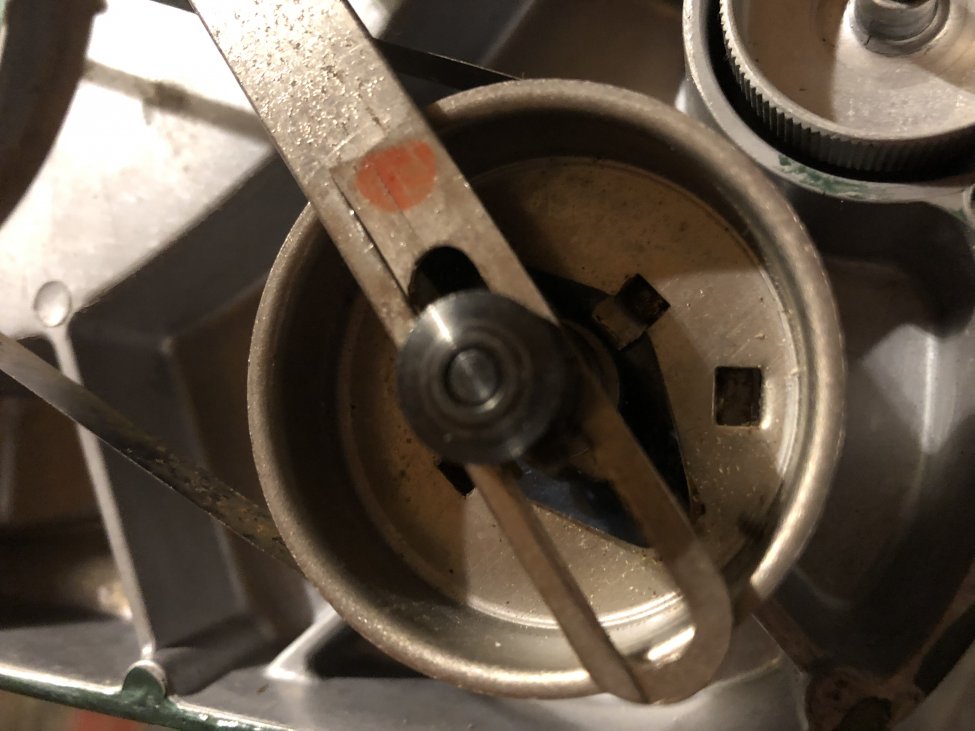

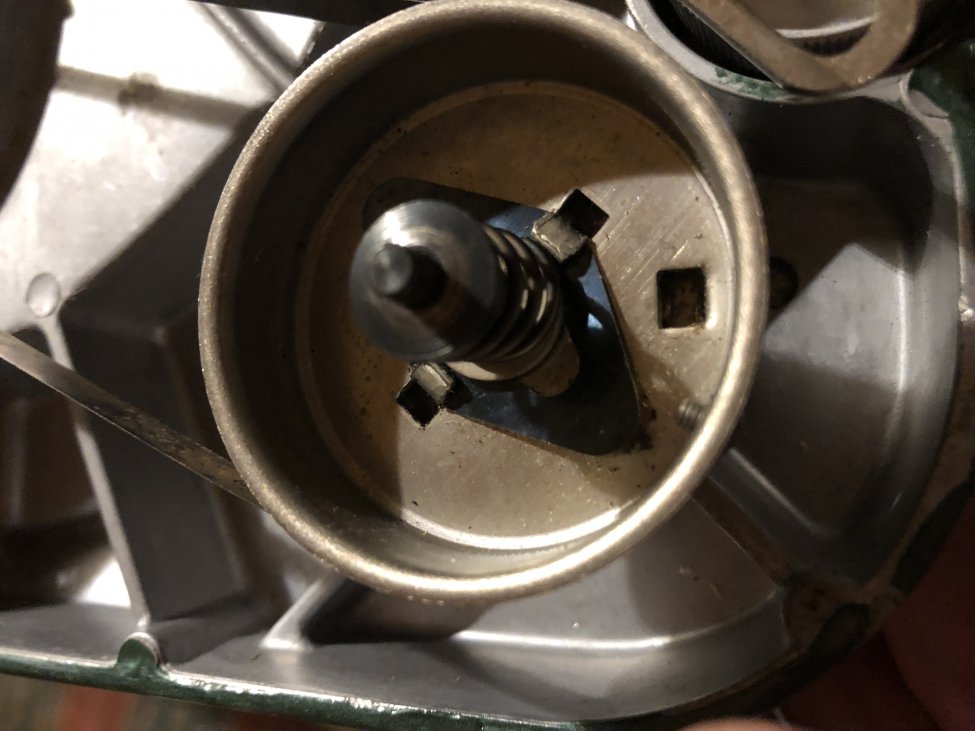

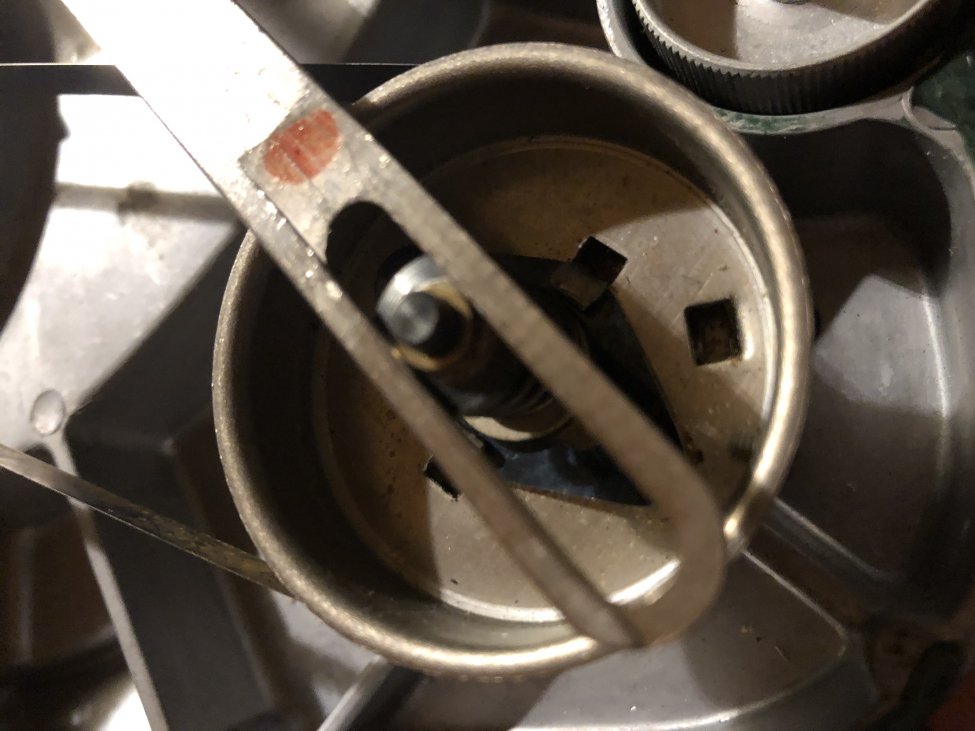

Kan noen se på bildene mine om de ser noe feil?



[pekaill]

Noen som vet av sprengskisser på nettet som en kan se hvilke deler som inngår?



[ELJ]

Kjøpte en delespiller som ikke fungerte fra Tyskland, og er ganske sikker på at jeg har montert sammen som det var.
Kan noen se på bildene mine om de ser noe feil?
Vis vedlegget 568780
Vis vedlegget 568781
Vis vedlegget 568782
Vis vedlegget 568783

Mangler skiven under den delen som holder skinnen på plass?
Beveger skinnen på seg når du vrir på finjusteringen?



[Laban MK3]

Ligger masse bilder / info her inne fra forskjellige entusiaster som har demontert .

https://www.theanalogdept.com/59805.htm



[jorwed_]



[jorwed_]



[pekaill]

Takk for link! Den viste til dette bildet:

Dette er likt med det jeg har. Da er det sannsynligvis riktig montert.
Jeg forstår ikke dette.



[jorwed_]

Beveger det lange staget seg når du vrir hastighetsjusteringen? I så fall ligger vel feilen i andre enden?
Ref #2026



[MadsBje]

Fin spiller! Jeg har en TD-124 mkII med et lite problem. Jeg får ikke finjustering av hastigheten til å fungere. Jeg har prøvd å sette dette sammen på utallige måter, men får det ikke til! Er det noen som har beskrivelse/bilde av hvordan dette skal monteres?

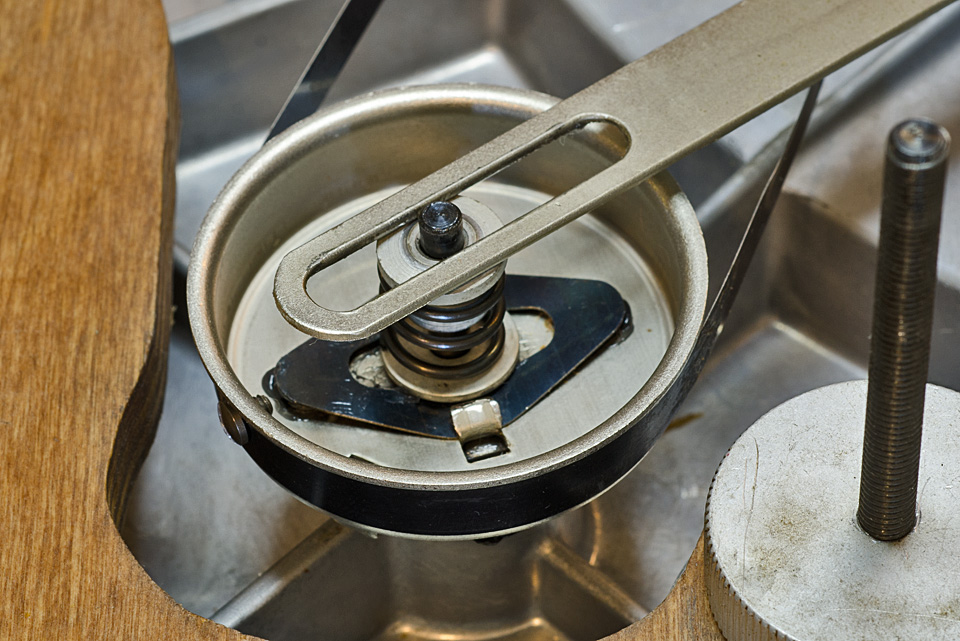

Jeg har også demontert min og ikke montert sammen enda, venter på noen deler. Jeg tok noen bilder når jeg demonterte



[MadsBje]

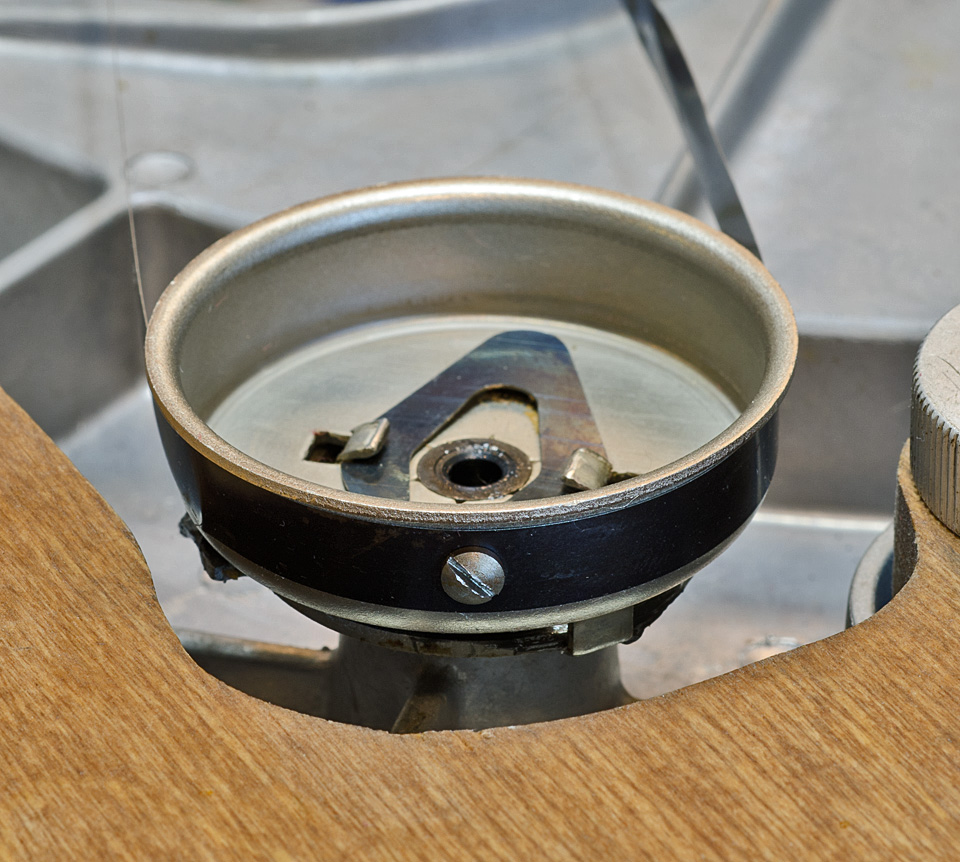

Under skiva på pilde 2 skal det være en klips og det samme på oppsiden av spilleren



[MadsBje]

Den under skiva på bilde 2 skal festes på justeringspinnen her



[MadsBje]

Så trer du dette nedpå justeringspinnen i denne rekefølgen, legger på den metalstanga og avslutter med den ringen på toppen med 2 skruer som er på første bildet Vis vedlegget 568798



[pekaill]

Der ble det bra! Det var klipset som manglet! Nå går den som den skal!

Takk for alle tips
