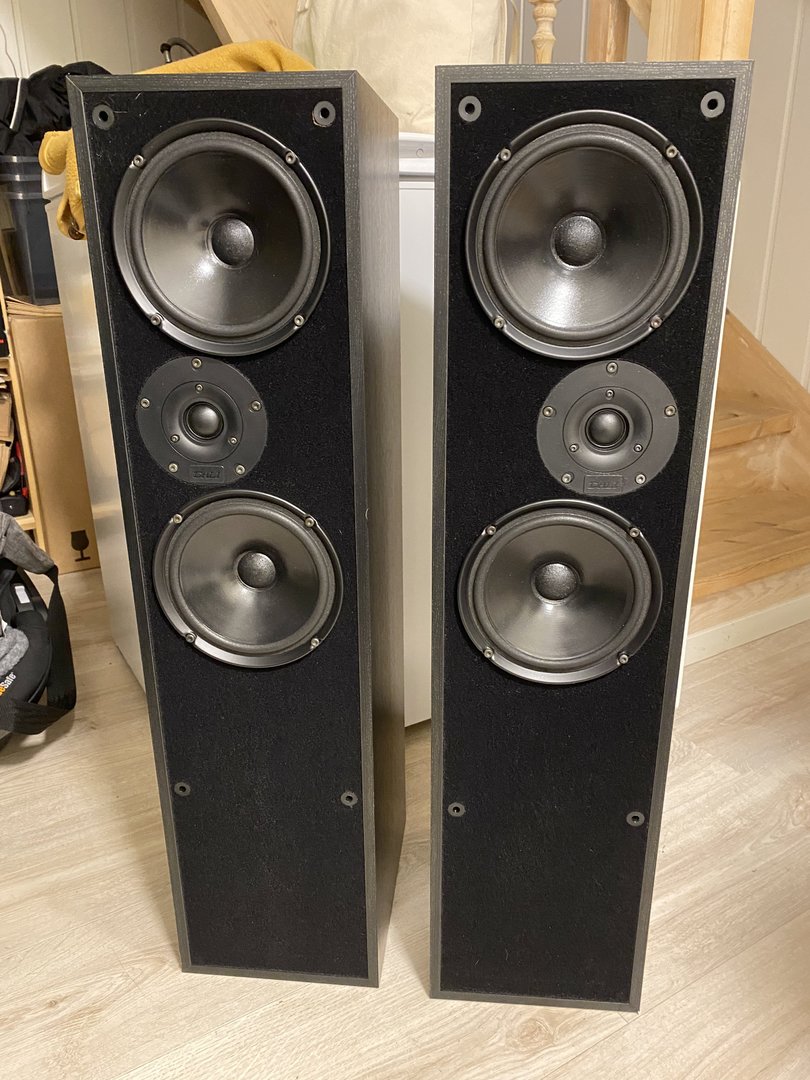

Dali 104 med Seas DXT oppgradering til glede for alle
- Trådstarter Hornlyd
- Startdato
Diskusjonstråd Se tråd i gallerivisning
-

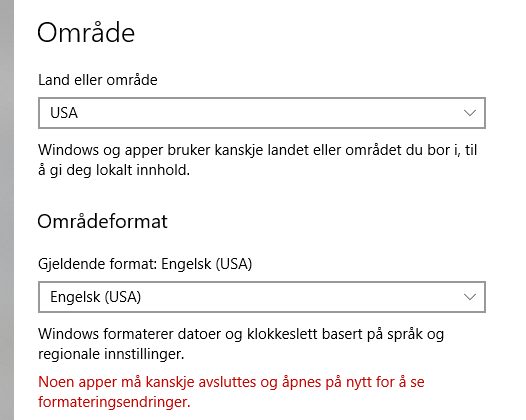

neiDelefilter simuleringsprogrammet Xsim henger seg i ny og ne. Har kommet innspill på diyaudio at det er komma/punktum problematikk så jeg endrer til USA i regionale innstillinger før og etter at jeg åpner Xsim:

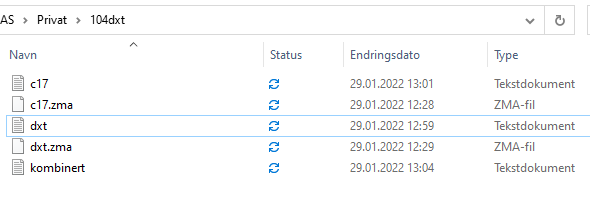

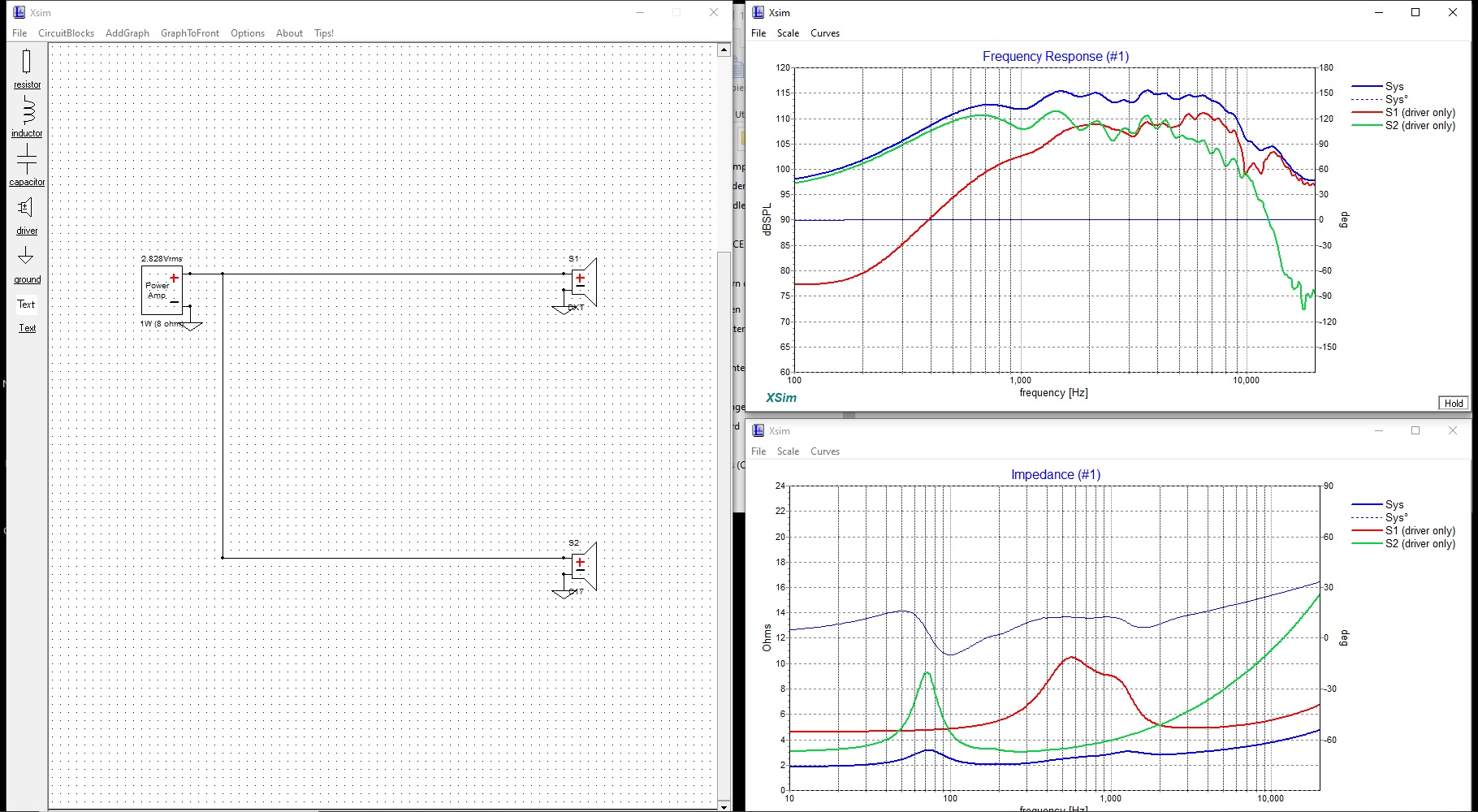

Da er alt av rådata lagt inn i Xsim. NB! ikke bry dere om uregelmessigheten rundt 10K og opp, her kan diffraksjon og rom spille inn. Dette er ikke relevant da det er den totale brede responsen i lytteposisjon som gjelder. Det som er viktig er området rundt deling en oktav opp og ned.

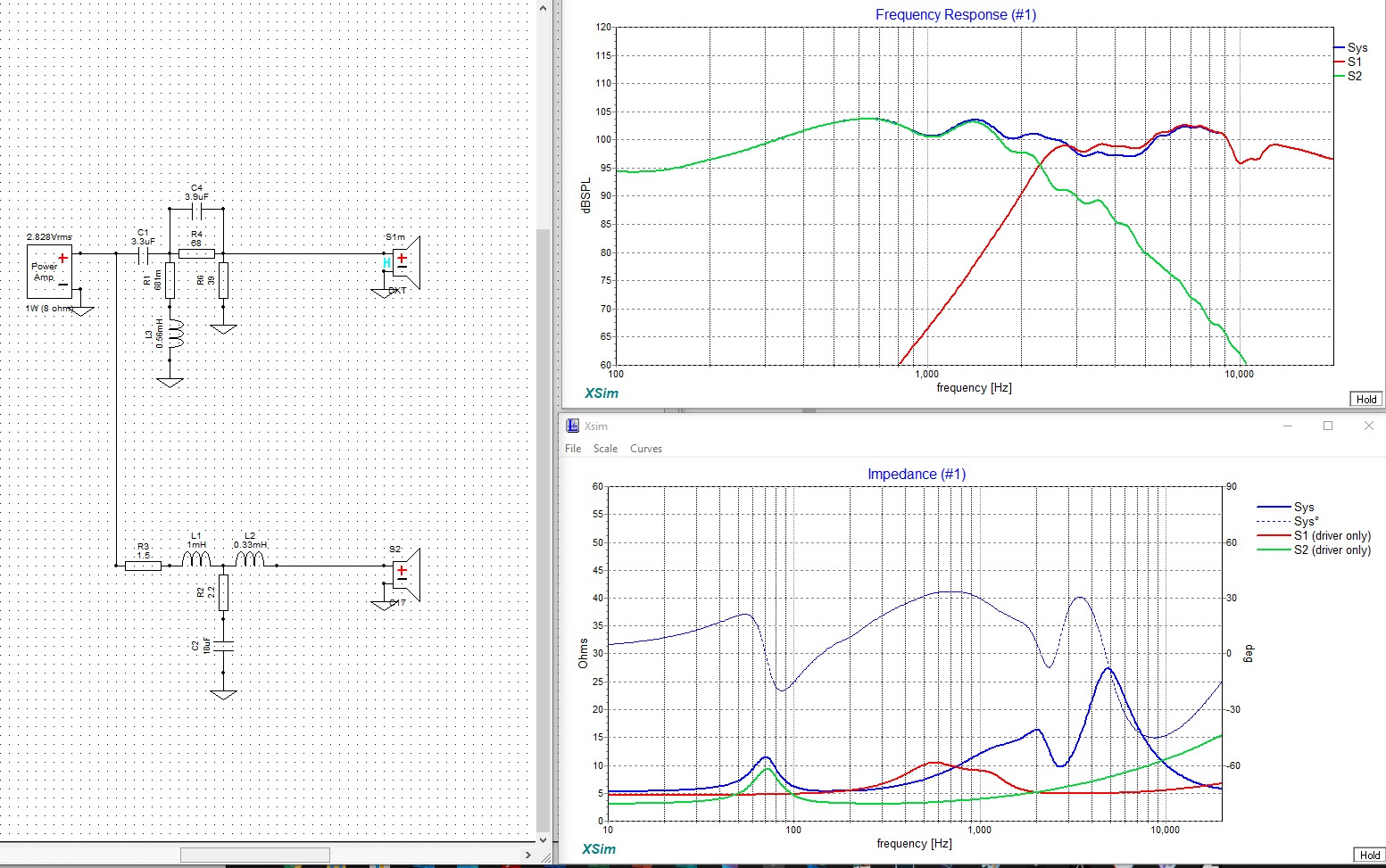

Sist redigert:Nå begynner moroa og katta slippes ut av sekken
DETTE ER TROLIG IKKE RIKTIG!! LEGGES KUN UT FOR AT DERE KAN FØLGE PROSESSEN.
Filteret er et meget bra utgangspunkt og er det jeg har fått fra grelv*. Det måler svært bra i lytteposisjon og låter kanon. Vi skal imidlertid finpusse og voice det til de svarte standard Dali 104 kassene.
Det er utfordringer ifbm måling, diffraksjon, og jeg har muligens gjort noe feil ifbm FRD måling og gating.
Anyway, det er dette som er komplisert og tar tid.
Det man imidlertid kan merke seg er:
* DXT er en diskant med waveguide. Da trenger den en kondensator som sees oppå L-Padens seriemotstand for å lage en ekstra høypass langt oppe. Da dempes kulen midt på og det låter ikke nasalt.
* DXT mister mye følsomhet da den dempes og to C17 er veldig lettdrevne i paralell. Da legges det en seriemotstand på bassene, det er ganske uvanlig. Den får flere watt for å tåle litt. Resultatet er høyere q verdi og feitere bass. Når bassrefleksporten tettes så blir det mindre membranutslag og mer presis lyd samtidig som at det blir like mye bass som med bassrefleks, hvertfall etter det jeg kan høre. Så legger vi inn litt ekstra dempemateriale for å øke det virtuelle volumet litt.
* grelvs filter er laget til en annnen kasse med annet volum, baffelbredde og horisontal plassering av diskant derfor er dette å anse som et innspill fra grelv og OBBB og ikke en oppskrift, anyway 1000 takk for et supert utgangspunkt og en smart tenkt topologi som jeg synes er bedre enn det mange andre bruker på DXT og DXT+MTM variasjoner

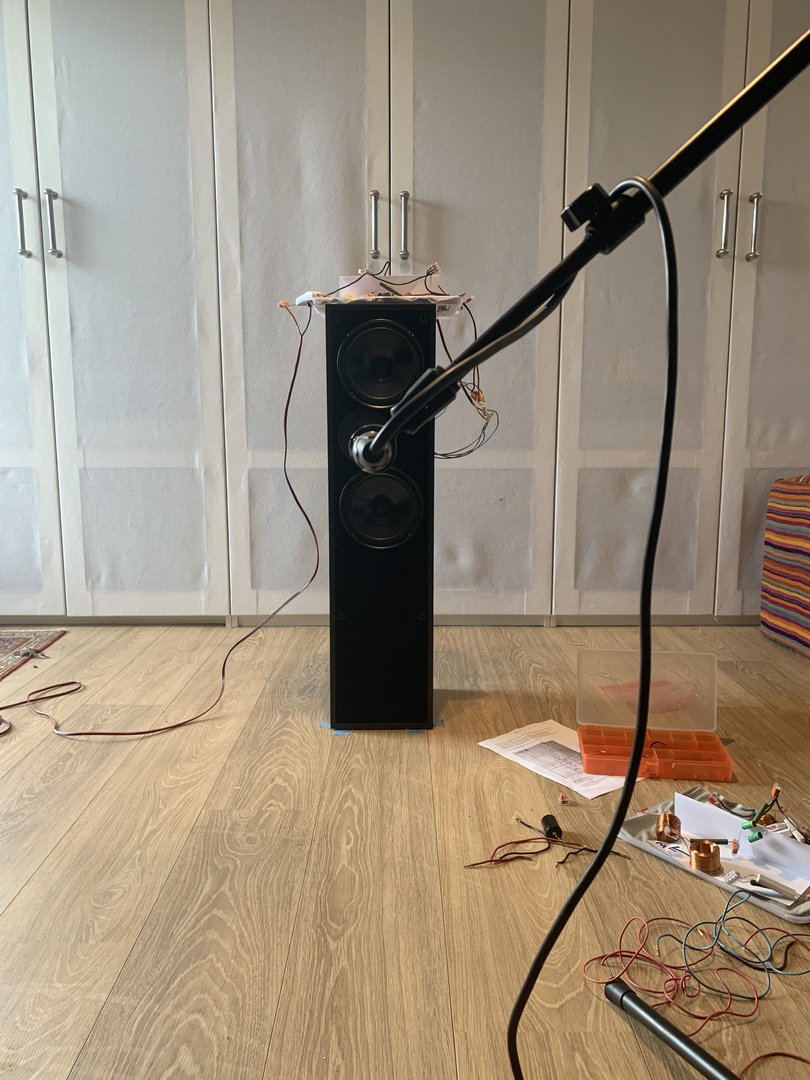

Og det vil si at jeg skal ta alle de kjedelige FRD og ZMA målingen på nytt samt lese ørten A4 sider med veildning om gating, milisekunder, startpunkt, on axis, diffraksjon, måleavstand osv.
Med andre ord, nå har prosjektet stoppet opp en stund.En kjedelig ting er at de regionale innstillingene ikke fikset bugen. Det betyr at Xsim ikke kan lukkes på en stund. Håper det ikke tar måneder hehe.
Kan jo hende at PCn skulle hatt en restart?
Ser også at jeg ikke har brukt riktige metoder med FRD måling. Jeg har jo til og med lagt inn notater her:

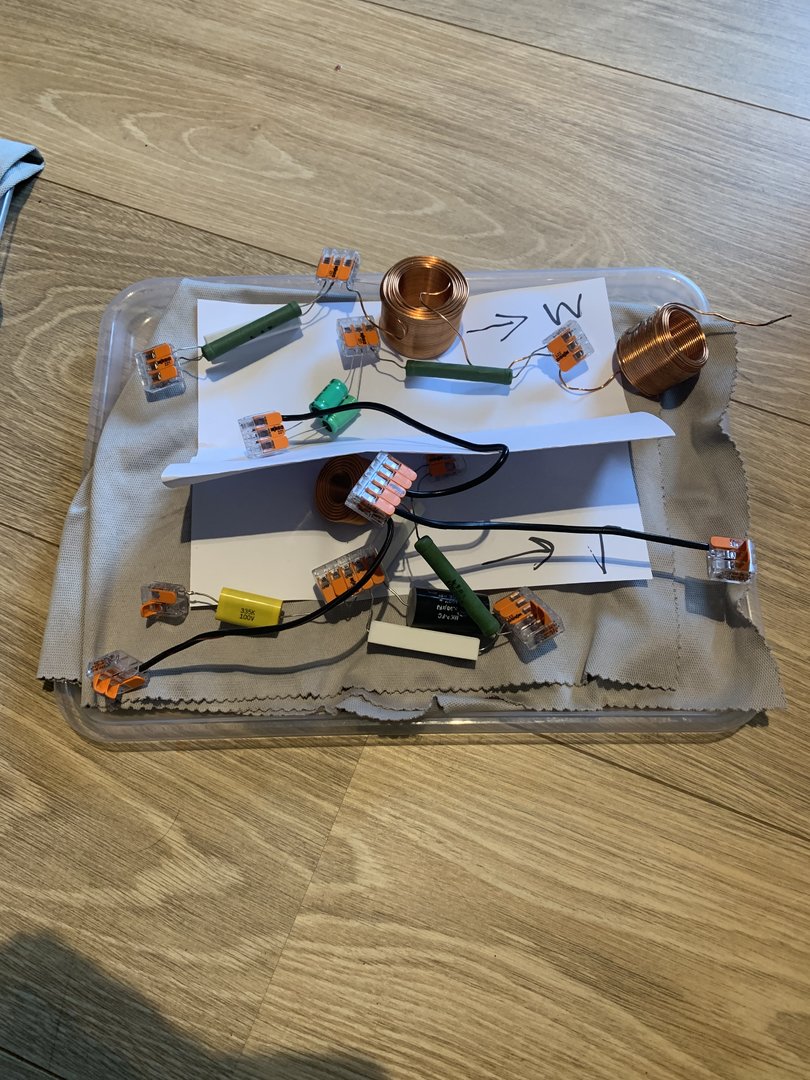

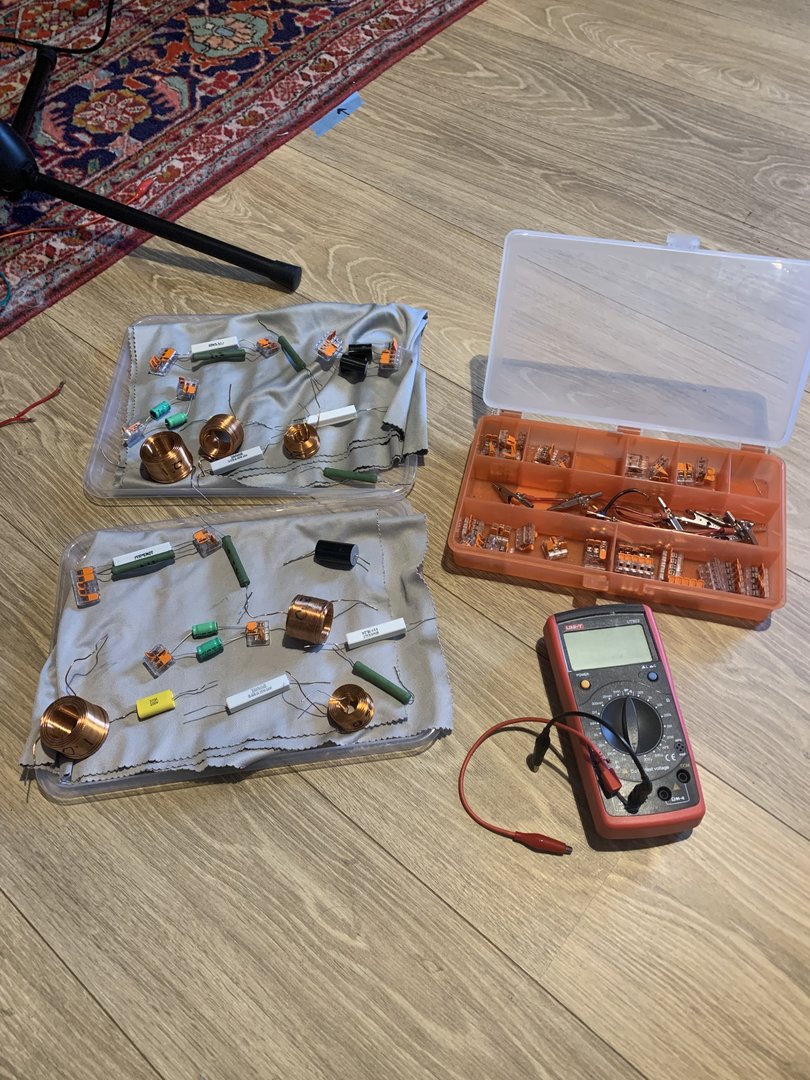

Xsim - simulering av passive delefilter - ressurstråd | HifisentralenSå legger jeg opp filteret med Wago sånn at jeg kan skifte verdier i takt med at jeg simulerer. Akademikerne kaller det å jobbe iterativt. Ganske kult ord, skal begynne å bruke det i familiemiddager i håp om å øke egen status.

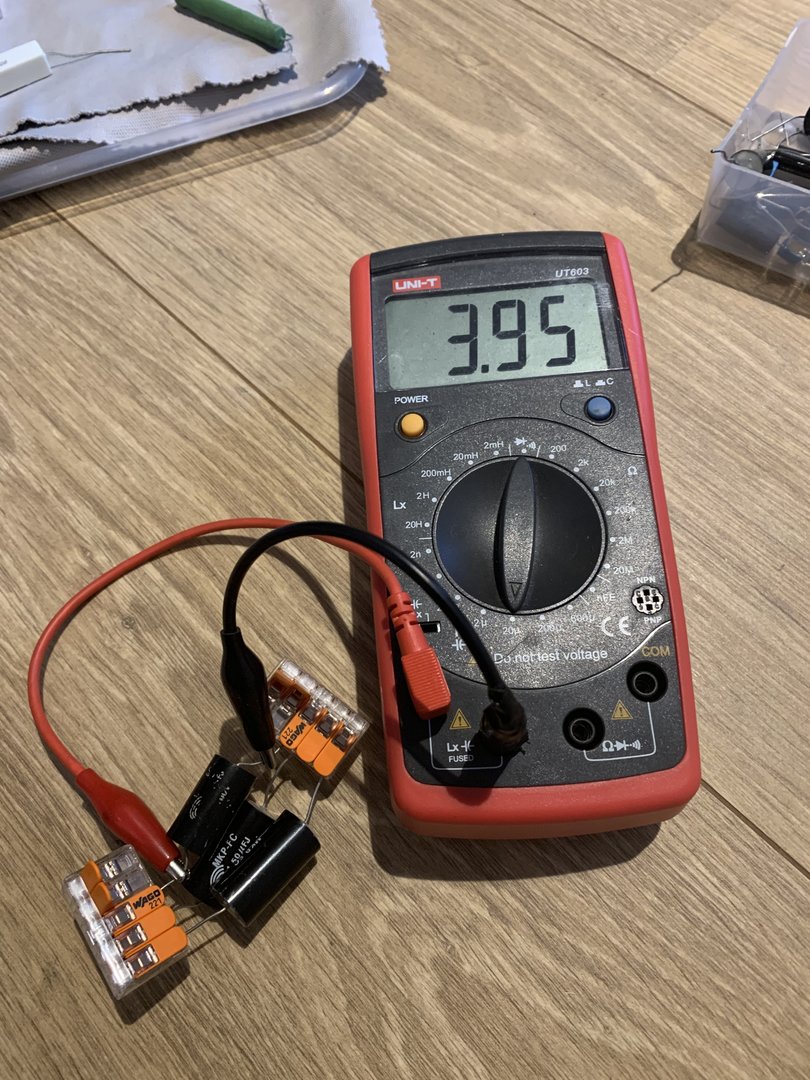

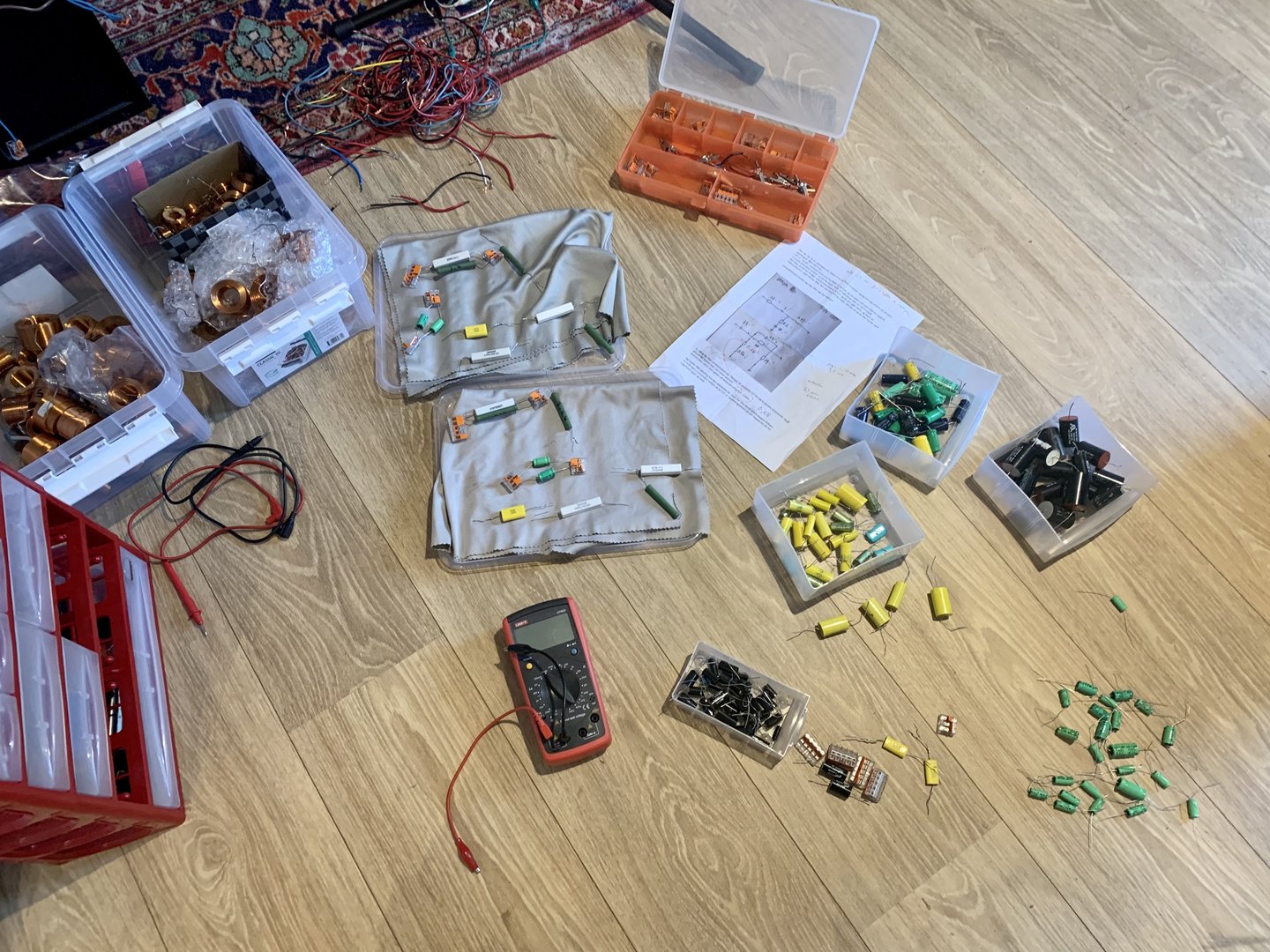

Men å plukke passive komponenter er ingen lett sak, har alltid for lite utvalg:
Bare kjør på med bilder, dette er gøy å følge med på
- Ble medlem
- 30.07.2012
- Innlegg
- 246
- Antall liker
- 381
Kjør på - jeg koser meg
Husk bilder sier mer enn ord, ja så kjør på. Eg trur ein kan sei vi alle er happy at du har tatt dette arbeidet på deg
Det er til og med Ønskes kjøpt annonser på finn for Dali 104....... Har det noengang skjedd før
Den var jo minDet er til og med Ønskes kjøpt annonser på finn for Dali 104....... Har det noengang skjedd før
Men kan slette den nå, har jo fått tak i, takket være annonsen.
Slikt trekker jo prisen opp....
- Ble medlem
- 30.07.2012
- Innlegg
- 246
- Antall liker
- 381
Jeg jager på finn.no selv, men har ikke funnet noen i god nok stand enda. Har allerede begynt å tørke støv av en meget god EL 84 forsterker jeg gleder meg til å ta i bruk igjenJeg har nok satt i gang store ting på finn nå
2 x 12 watt, holder det håper jeg?
Var det du som kjøpte dei kortreiste på Randaberg?Den var jo min
Men kan slette den nå, har jo fått tak i, takket være annonsen.
Slikt trekker jo prisen opp....
Jeg la ut en ønskes kjøpt i november, det tok vel ca. en time så fikk jeg napp. Hadde dem hjemme samme dagDet er til og med Ønskes kjøpt annonser på finn for Dali 104....... Har det noengang skjedd før
Disse solgte vel i pallevis på 90-tallet, så det bør være gode muligheter.
Utrolig fint å følge med på. Får mine Dali 104 i morgen.Jeg har en kasse på ca 80L klar for å teste Vifa C17. Men ser ut som at det bare blir en (blå) til å begynne med. WinISD får meg til å tvile på at det er nok plass til to drivers (rødt). Det blir en port med 10cm i diameter og 16 cm i lengde.
@ Rewind
Vifa C17 som står i Dali 104 spiller knallbra med 30 liters bassrefleks.

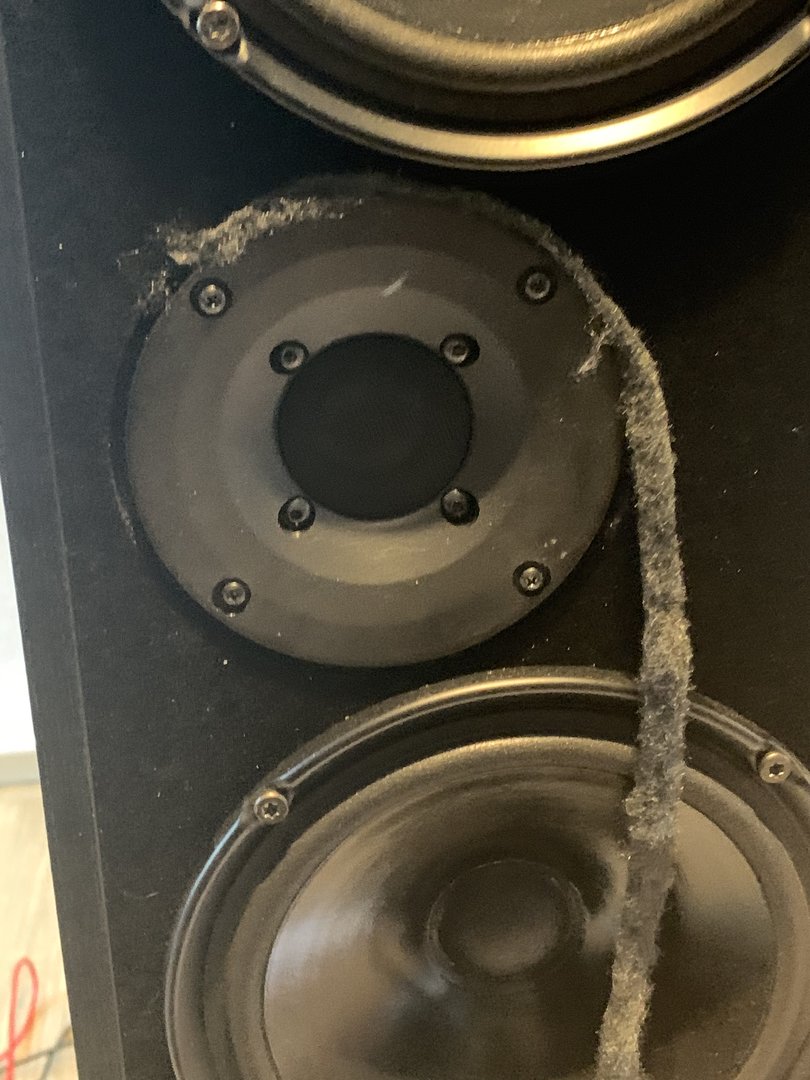

Dali 104 DXT varianten som denne tråden omhandler vil være lukket/delvis lukket med en skumpropp, raggsokk etc.
Legg gjerne inn alternative ideer om C17 i den generelle C17 vennetråden så får du svar og innspill der. Det blir lett surr for leserne av denne tråden hvis det kommer andre grafer, målinger og volum inn her enn det som konkret dreier seg om originale Dali 104 kabinetter og Seas DXT diskant
Er det uoriginale diskanter? De var bare ulike de jeg har sett på 104 før. -
