Glimrende arbeid!! Man ser du har kost deg.
|
Haglunds dynamikk bule:) Horn, Rør og akustikk
- Trådstarter Haglund84
- Startdato
Diskusjonstråd Se tråd i gallerivisning
-
Ja det er helt sikkertGlimrende arbeid!! Man ser du har kost deg.
Setter pris på det Tytte. Jeg får si, takk det sammeSist redigert:
- Ble medlem
- 08.02.2008
- Innlegg
- 3.725
- Antall liker
- 11.948
Liker virkelig godt den røffe/rustikke finishen på de mellombass horna! Gratulerer så langt, og håper det lydmessige resultatet står i forhold til arbeid og fortventinger! Gleder meg til fortsettelsen.
Wow! manndige FLH!
Hvordan kommer jeg i kontakt med "hoffsnekker Bakken" ?Bilen ble fylt med "Lego" fra hoffsnekker bakken. Tok litt plass, dette byggesettet
Takk takk. hehe joda.
Må være helt ærlig innrømme at jeg har vært en treiging, i og med at delene ramlet inn i høst
Lucky Luke blir som en spurtende småmakk å regne med det tempoet ditt
Ser frem til fortsettelsen.
Takk for medlemskapet..
Akustisk høypass vises vedlagt.
Mørkeblå linje viser hornets naturlige båndpass uten filter på element
Lyseblå linje viser FLH med 12 db filter, hvor serie spolen har en induktiv verdi på 2,2mh, parallell kondensatoren er i dette tilfellet 39uf.
Mvh
Erik
Vedlegg
Du har PM
Hvordan kommer jeg i kontakt med "hoffsnekker Bakken" ?Bilen ble fylt med "Lego" fra hoffsnekker bakken. Tok litt plass, dette byggesettet
Mange takk Jon-Vegard og Petter.
Fint å høre at det er flere som liker finishen
Mvh
Erik
Interessant å se hvordan den akustiske avrullingen nedover er betydelig penere målt enn simulert. I simuleringen er det jo et relativt stygt knekkpunkt, mens den akustiske avrullingen ser i mine øyne ut som en pen 12dB/okt HP. Da er det neppe nødvendig med noe EQ for å dele mot sub?
Bra observasjon.
Ja knekkpunktet for høypass er smoothere real life.
Ingen høypass eq er nødvendig. funker bra uten eq.
Mvh
Erik
Kurve 2 er med sub.
Sub er delt aktivt med Firstwatt B4 filter. kjører for øyeblikket rent lavpass på sub med 3.orden Sallen key.
Ingen eq utenom dette. er på ingen måte ferdig med filter justeringer. Har prøvd en del forskjellig. Slik det er nå, så er 4001 L-pad dempet for mye.

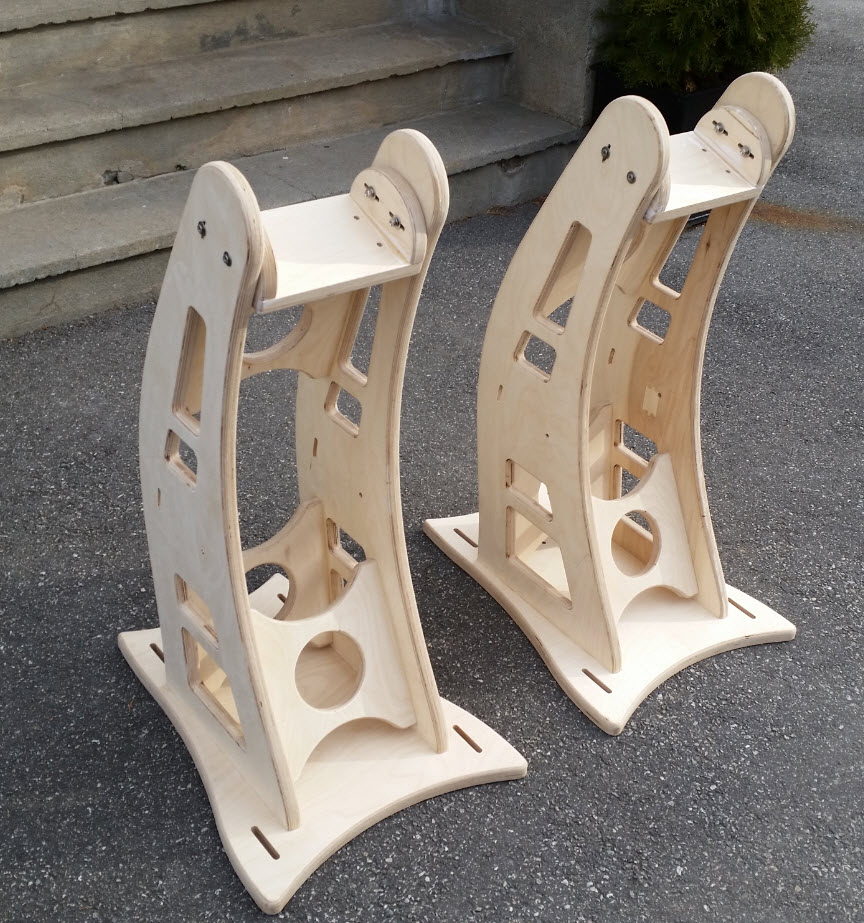

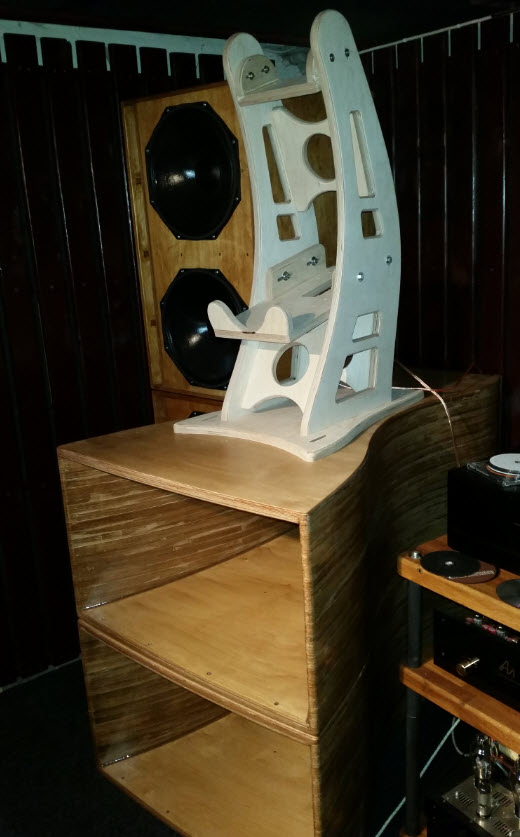

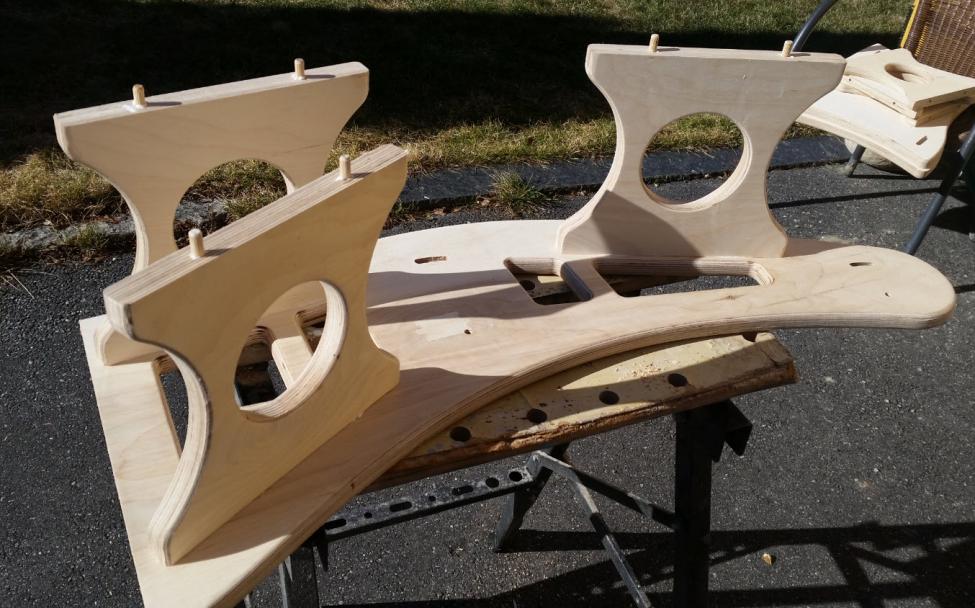

Når stativene er klare, så begynner alvoret med sikte mot horisontal rette kurver. med en liten tillt i den mørke enden av skalaen
Det er en stund siden jeg har skrevet i tråden, og det er sannelig på tide med en oppdatering.

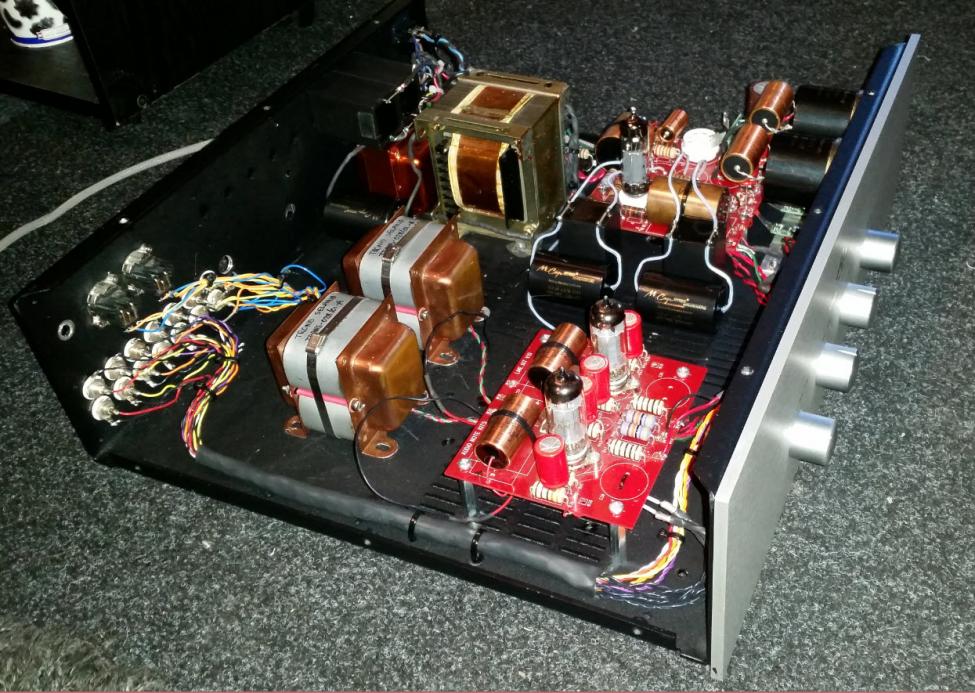

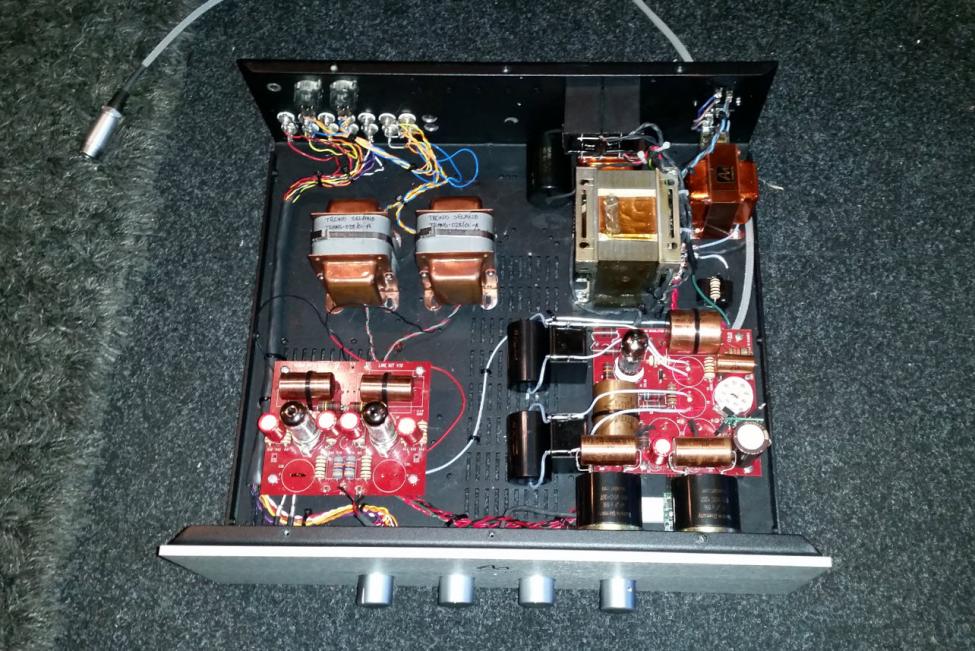

Starter med noen nye bilder av pre-ampen som har fått nytt chassis i aluminium.
Det nye kabinettet er ca 10cm breiere, noe som gir mer spillerom mellom komponentene inni.
Dette er en stor fordel, spesielt for opt'ene som plukker opp alt mulig rundt seg.
Fjernet skjermen rundt kabling mellom strømforsyning og linje trinn. Alle kablene er grundig festet/stripset fast.
Ny kabling i strømforsyningen og fra stjernejord til linjetrinn: Solid-core 1.5mm fintsølv i teflon.
Ekte overkill kabel i strømforsyningen Tverrsnittet sørger for at kabelen ikke plukker opp vibrasjoner fra AC signalet, som ville resultert i vibrasjoner/støy.
(been there)
Alt i alt så er pre'n tyst. Synes den låter bra ogsåVedlegg
Really, really, nice.
Hei Leif, Ja det er greit og oversiktlig nå.
Linjetrinnet som sitter i pre'n er ganske optimalisert og er forøvrig hardwiret, men jeg har ikke ro i kroppen.
Er det mer å hente?

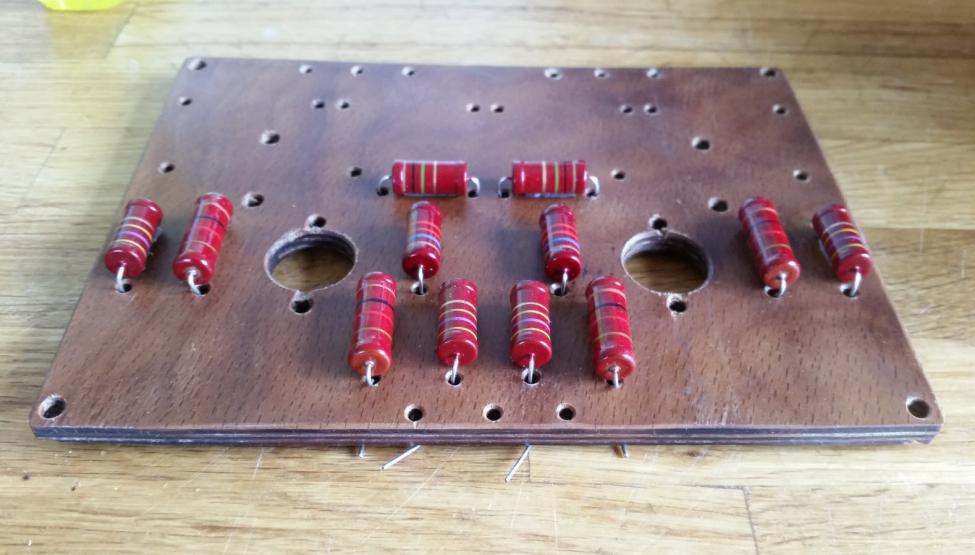

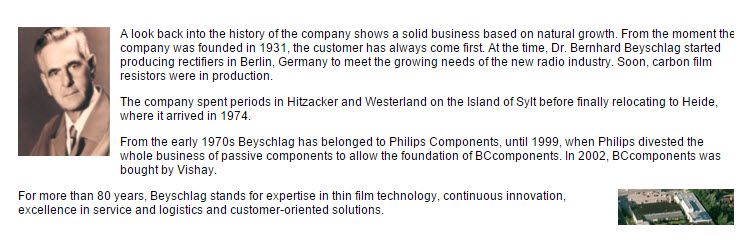

Jeg har gått til storanskaffelse av Beyschlag 2w Carbon film motstander, som etter en test i blokkene låt sjokkerende bra.
Synes de har en unik oppløsning og uanstrengthet. De benytter også i Studer A80. Jeg synes de låter helt annerledes og mye bedre en andre Carbon film/oksid motstander jeg har prøvd.
For eksempel så liker jeg ikke Allen-bradley. de synes jeg låter tykt kornete og grumsete og ruller av i toppen.(min subjektive opplevelse)
Amtrans AMRG er bedre en AB og låter glattere, men mangler den åpenheten som Bayschlag 2Wcarbon har.
Er faktisk så fornøyd med de at min store favoritt Tantalum 2W umagnetisk ble byttet ut i et par av posisjonene i 300B blokkene.

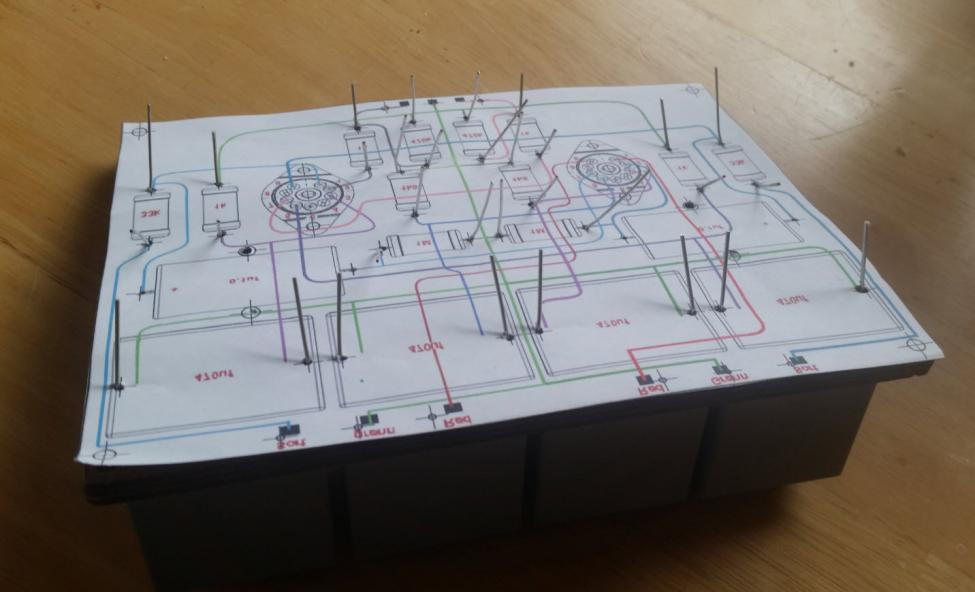

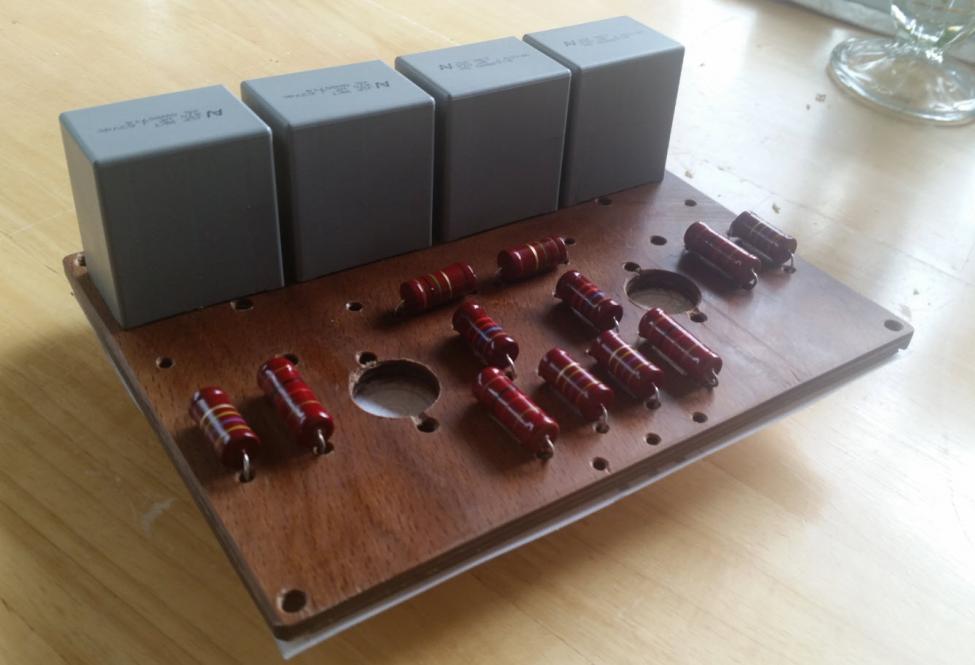

Nytt linjetrinn utarbeides for øyeblikket. Hardwiret Panzerholz plater med 470uf film kondensatorer og Bayschlag carbon motstander.
En stor takk til Rune S som donerte en Panzerholz bit til meg.
Alt av signalførende til hardwiringen er Fintsølv i teflon Ø1.5mm.
Har lagt føringsveien slik at signalet går igjennom en halvdel av hvert rør per kanal (venstre høyre)
På denne måten så har jeg mulighet til å tweeke lyden med flere rør typer. Eks første halvdel Tungsol 5687 og andre halvdel Phillips E182CC per kanal.
Etter jeg har sammenlignet og optimalisering mot eksisterende linjetrinn, så skal jeg endre det første trinnet til ECC82/E80CC. slik de gjør hos AN i dag.
Mvh
ErikVedlegg
IKKE BRUK TEFLON!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
den smearer toppen og gir en turbulens og grainyness i HF
bruk ubleket silke
kjøpes hos VT4C i HK
ellers ødelegger du ALT imo
Jeg er enig i at silke eller bomull er å foretrekke fremfor teflon som farger lyden noe.på godt og vondt.
I dette tilfellet er det signaler som krysser hverandre relativt nært, så for å unngå unødige kortslutninger så velger jeg å benytte teflon her.(Det nest beste)
Signalkablene mine er sølv i bomullstrømpe. Har også et par kabler med teflon isolasjon som jeg benyttet før. Bomull spiller imo mer åpen en varianten med teflon.
Av krympestrømper så velger jeg heller teflon, en andre polyolefin baserte krympestrømper.

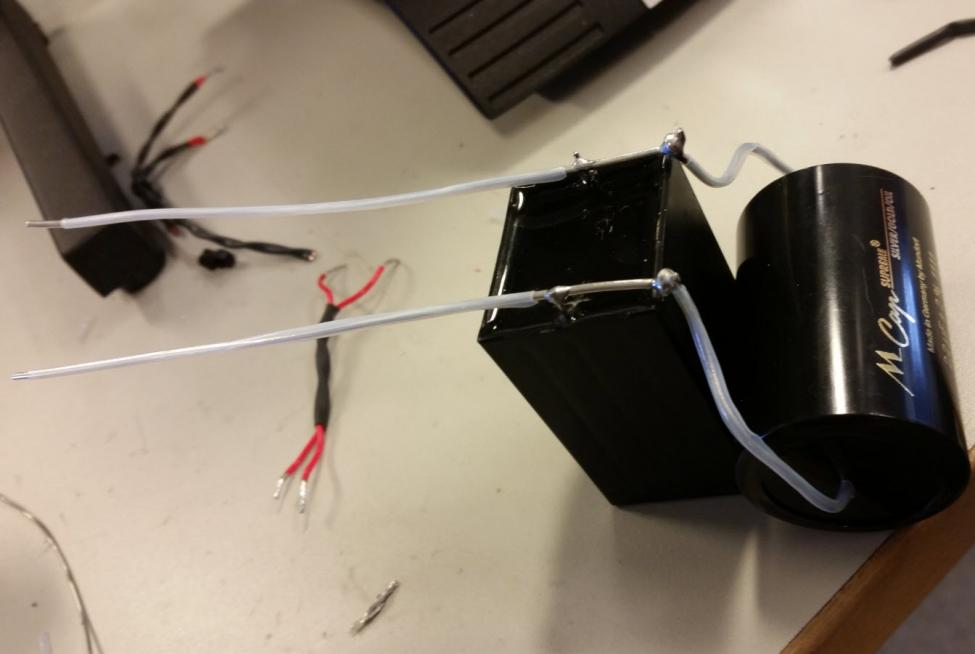

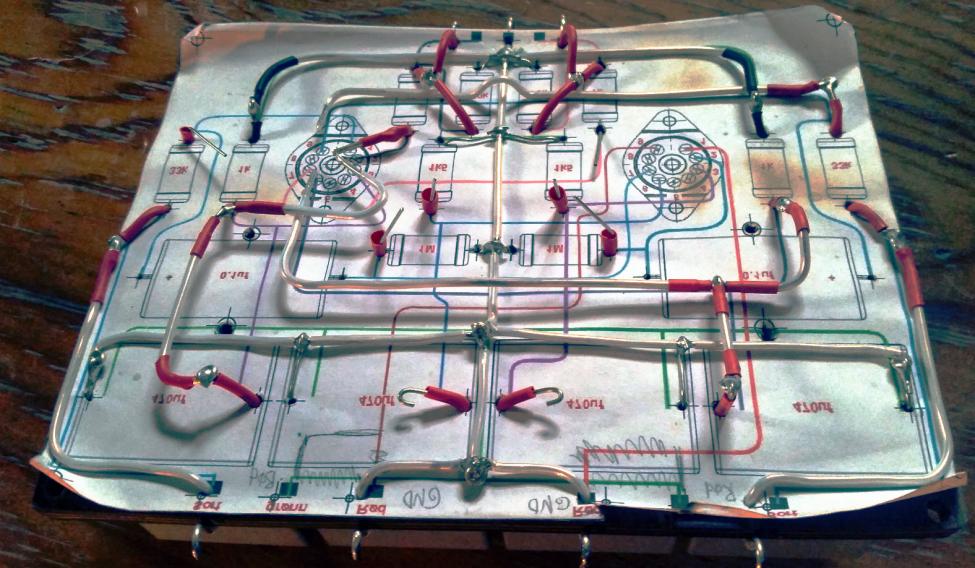

Kommet et stykke på vei med wiringen.
Vedlegg

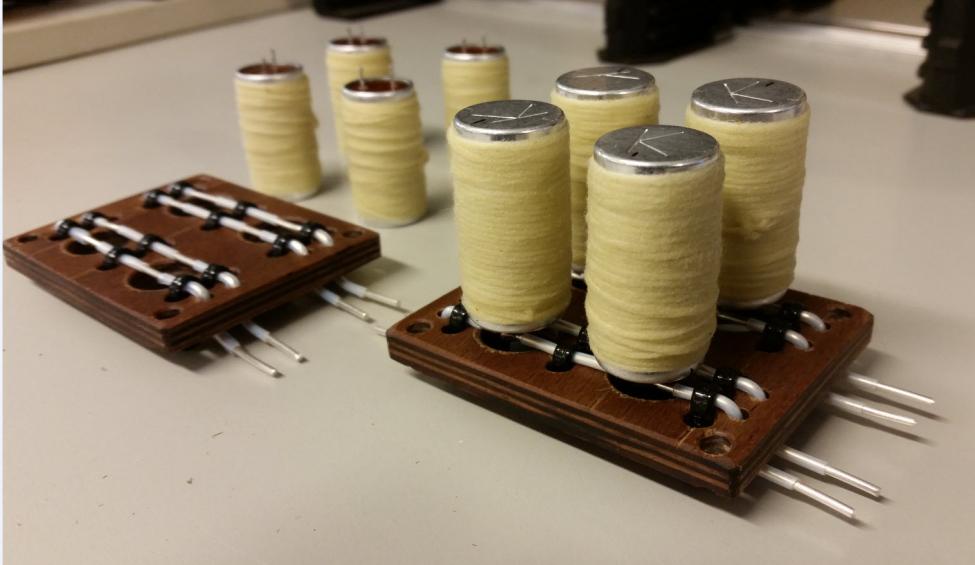

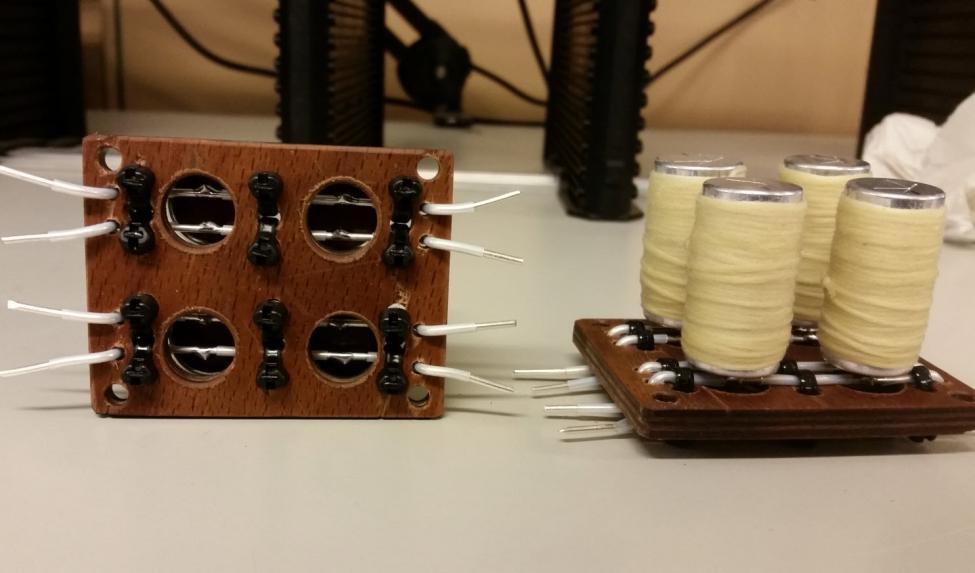

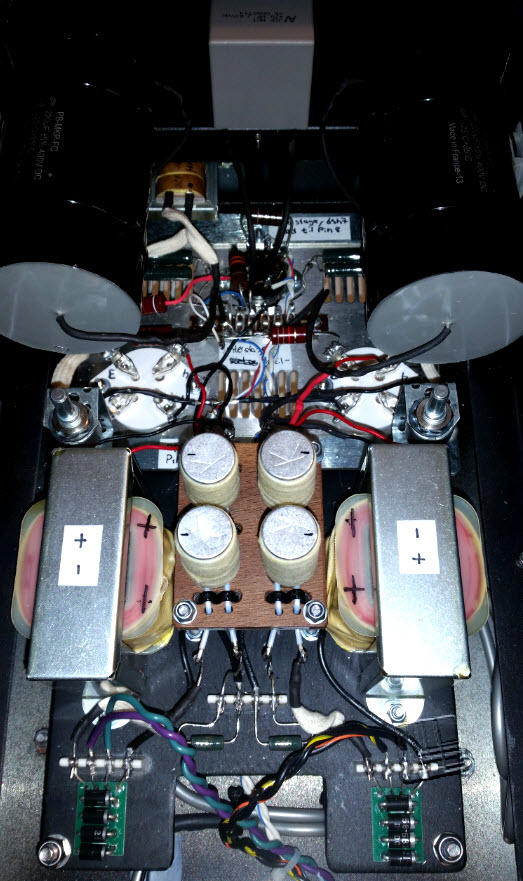

Panzerholz løsning ble det også til 300B glød.

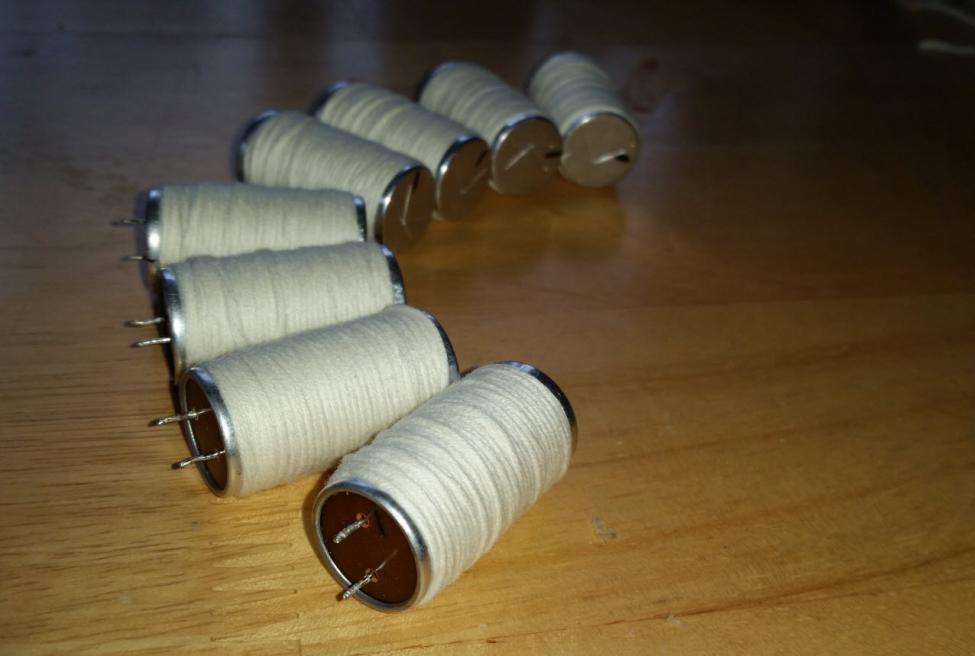

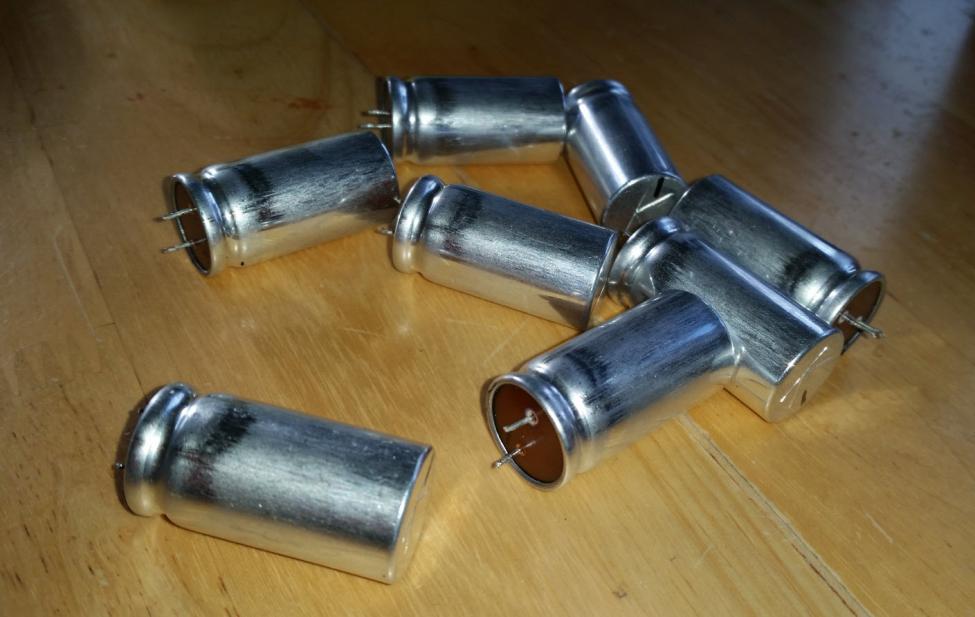

Hadde noen Blackgate std 4700uf liggende uten isolasjon.
Gjorde som Danskene, nemlig å isolere med bomull og impregnere i kokt linolje.
Tidligere benyttet jeg Mundorf M-lytic AG til glattingen i denne posisjonen.
de skal ikke inn igjen her, for BG Linolje lått uten tvil best.Vedlegg
Jeg har eksperimentert med forskjellig demping av bakkammeret på min FLH løsning. Tenkte jeg kunne dele et par erfaringer.
Hornene hadde i første omgang 2-3db lavere følsomhet en estimert.
Grunnen til dette viste seg å være mengden dempematerial i bakkammeret.

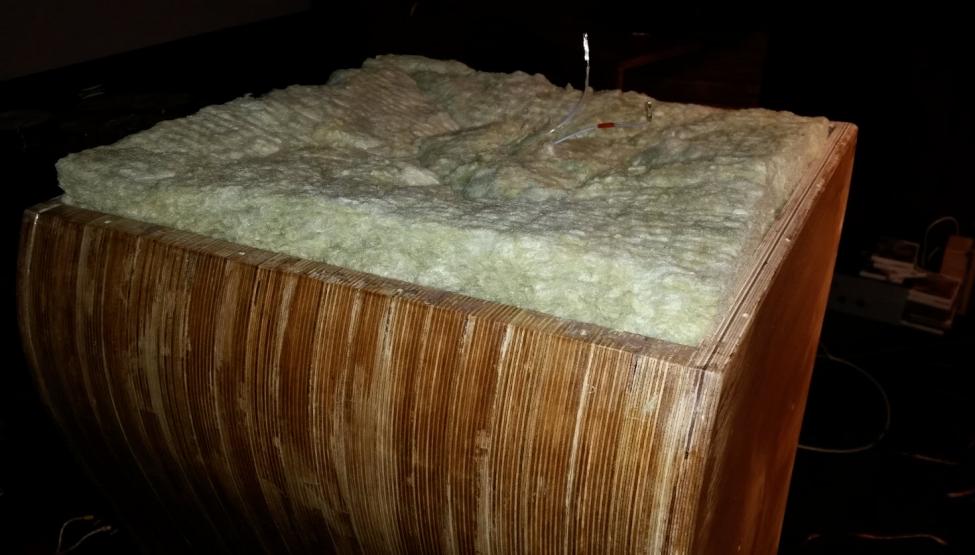

Benyttet to lag 5cm rockwool(10cm), som var formet som en dome rundt 2220.
Isolasjonen viste seg å være for nær membranen, og koblet seg til membranen slik at den ble en del av den bevegelige massen. Valgte å dempe bakkammer på nytt,
da simuleringer også indikerte i høyere følsomhet med mindre demping.
Etter å ha dempet med 3cm akustikkplater i sidene og et lag på 5cm bak, så resulterte det i fri luft rundt membran og betydelig økt følsomhet: ca 2-3db.
En annen uheldighet, er en dip jeg har ved 110hz.
Dippen er fremtredende målt ved lytteposisjon.(legger ut måling siden)
Etter dialog med Grelv ble konklusjonen, at dippen skyldtes et rom-relatert gulv, vegg eller tak kansellering, da målinger er finfine, målt nært hornet.
Vedlagt er en nærfeltsmåling av hornet før og etter bakkammer endringene. Som dere ser gir det stort utslag.Vedlegg
Sist redigert:
- Ble medlem
- 08.02.2008
- Innlegg
- 3.725
- Antall liker
- 11.948
Hva var det du hadde der før?
Permorten er i farta med bygging av nytt lytterom: 45m2++. Blir garantert morsom lesing fra PM når han har fått horn systemet sitt opp å gå i den nye bula
Hu sa så brura... Looking good, Haglund! Er det noe fart i PerMorten for tida?
Mvh
Erik
På jakten etter den ultimative lyden, så er den ingen grenser for hva man tillater seg.

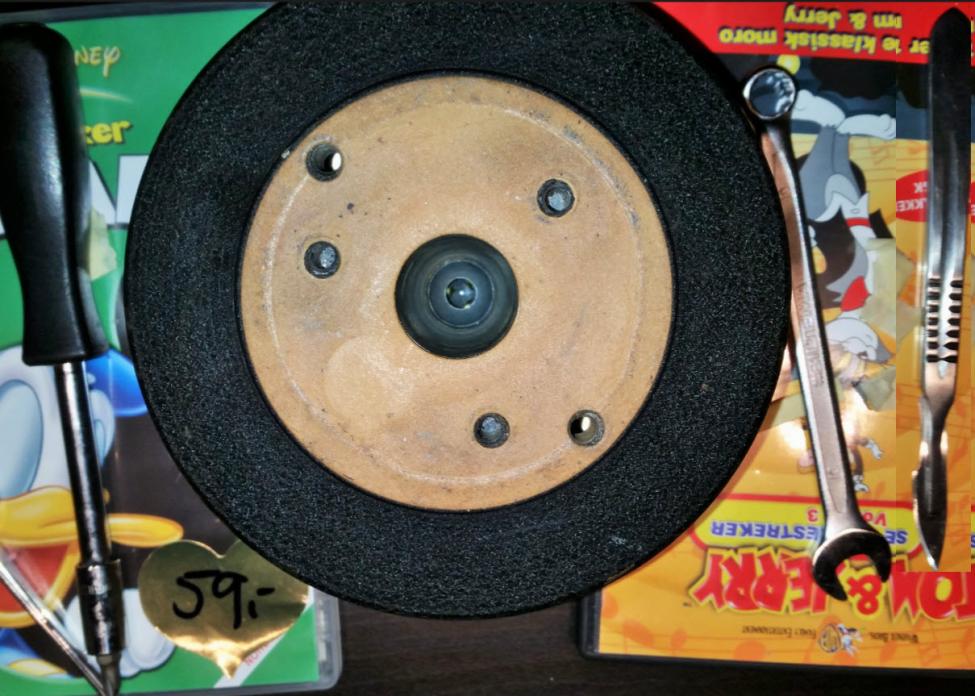

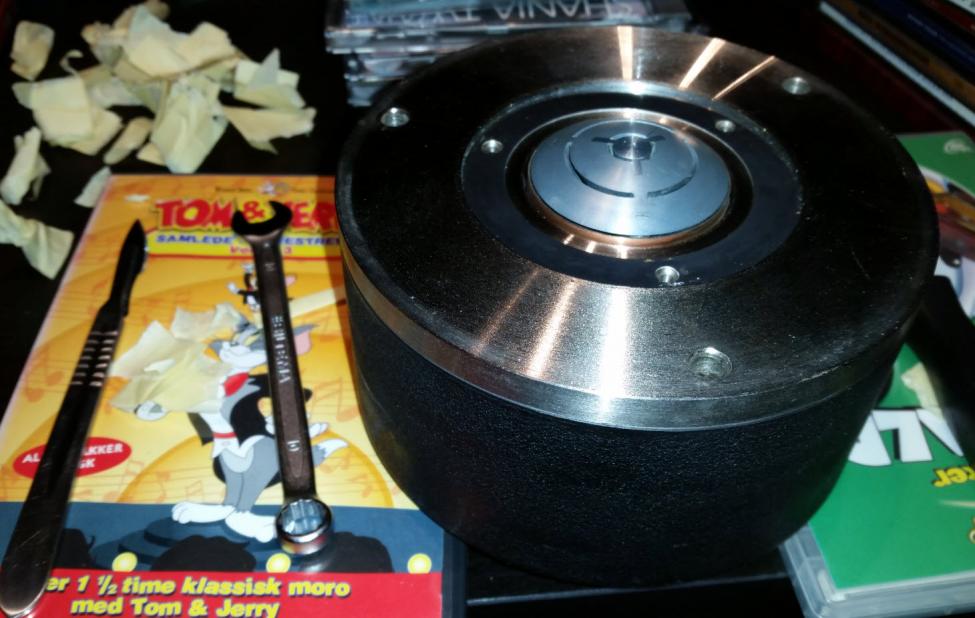

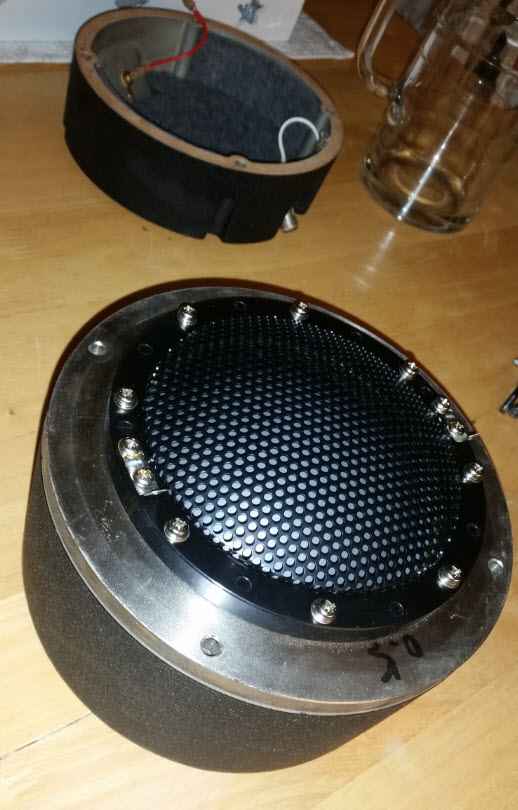

I dette tilfellet, så ble bugscreen fjernet fra 4001 og 2001.
Slik ble det utført:
Av med bak lokket, ut med membranen, Kirurgisk presisjon med syrefast skalpell.
Hårfin snittting av bugscreen. Nøye rengjøring av magnetgap og faseplugg. inn med mebran og på med bakdeksel.
Åssen låter det uten Bugscreen kontra med.??? Svaret er mer åpen ufarget lyd, Høres lett på T og S lyder i stemmer.Vedlegg
-
