B4 som jeg hadde (på en ølkasse i tweaketidspunktet.....
) ser ut til å ha det samme.
Tipper det har med at chassis må jordes på en eller annen måte. At det kun er en RCA som er jordet har vel med at en ikke skal får groundloop.
B4 har SMPS som PSU, og en har vel dermed ikke jord med seg derfra..
Men ikke helt sikker her..
Skal du ha mer enn bare B4 i modushop kabinettet?
Ok
Prøv med å montere B4 på akkurat samme måte i modushop kabinettet.
Tenker det går helt fint
Ser det er B5 du har lagt ut bilde av der, har du det enda? Er det B5 du skal demontere?
Trodde det var B4 du skulle demontere?
Mvh
oks
Hysj! Jeg var tenkt å by 1500,- for filteret når han er ferdig med det!
Tenkte at det skulle være reversibelt men du har et godt poeng.
Takk for usminket tilbakemelding (som vanlig).
Vi lar den være original
Jeg har prøvd å gi begge rådene, men det trengs vist en kar som deg med kraftig lever og stramt stemmebånd, direkte sammenkoblet for å få frem budskapetjøss, du pleier å være immun for råd!
jeg sporer en bedring.....
og ikke selg ampene dine før du har hørt Hypex og Anaview ....
never repair something that works
tør ikke tenke på antall innlegg som skal til for å tilbakestille et B4 filter til fungerende stand i originalkabinett
kanskje HFS må bytte til større server flere år før estimert....Har plassert de trykkbaserte bassfellene i hvert sitt hjørne av bakvegggen.
Det er ikke så mye igjen av veggen som ikke er dekket.
Har ikke gjort grundige målinger av bakveggen punkt for punkt men med relativt slurvete målinger tidligere så merket jeg at bassen "hopet seg opp" i hjørnene. Fra faglig hold har jeg fått innspill på at jeg kanskje burde målt noe mer før jeg hang opp panelene??
Ellers må jeg si at opphengspatentet til RPG var veldig bra.
Nå sitter panelene klint inn til veggen og hjørnene
At et par blikk-kasser med dempemateriale og opphengs-patent med et litt kult stoff limt på skal koste så mye virker litt rart, men først og fremst forsking, produksjon og deretter dyr håndtering/frakt forklarer saken.
Fruen er med på å få Bakken til å frese plassbygd skapvegg. IKEA skapene blir kun værende midlertidig. Da kan vi utnytte plassen på sidene og lage skapet en del grunnere da det passer bedre mot dørene på siden. Da blir det custom dør-diffusorer med hullmønster ala RPG BAD panel trukket i Cara Glass hvitt stoff også kjøpt fra RPG.
Til eget bruk er det helt OK og leke med andres patenter:

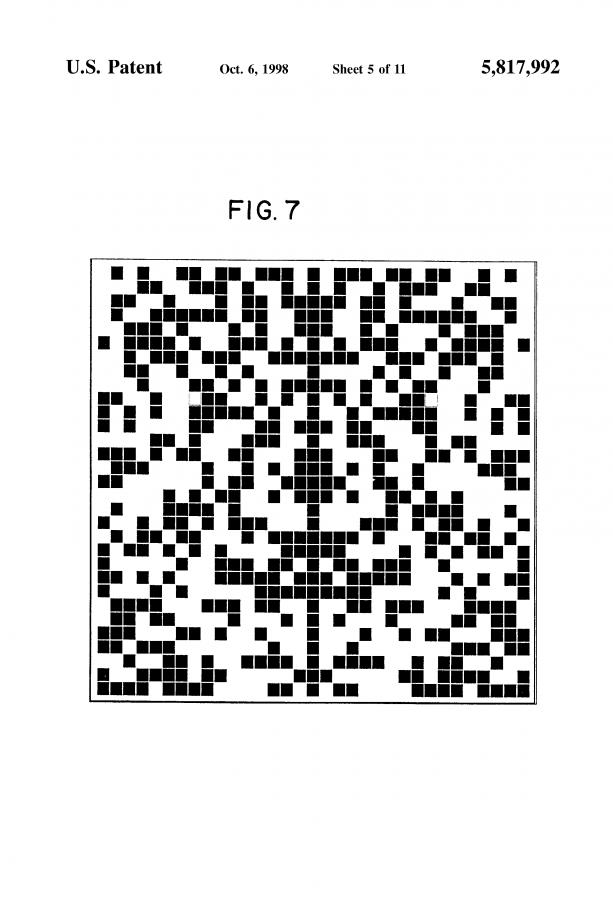

Patent US5817992 - Planar binary amplitude diffusor - Google Patents
Her er noen notater jeg har gjort samt litt klipp og lim fra diverse steder:
BAD panel diy:3-4 mm MDF (HDF)
12,5 mm (1/2") hull, 0,66" mønster/grid
Kjerne: 6-8 pund pr kubikkfot densitet akkustikkplate, semi rigid
Stoffet må være åpent/pustende
19mm (3/4") ramme i tillegg til fronten
Excel ark: https://www.gearslutz.com/board/att...d-panel-detailed-plans-bad-panel-versions.xls
Mønsteret med færre hull stanser diffusion ved 4500 Hz
https://www.gearslutz.com/board/bas...-etc/459885-rpg-bad-panel-detailed-plans.html
I find interesting that the grating is not a rigid thing like a piece of wood or
metal with holes in it, but either a paper/FRK facing with holes stuck to the
fiberglass or else the pattern is 'painted' onto the fiberglass through a mask.
One way to DIY would be to make one panel out of plywood or metal with the
inverse hole pattern drilled in it and then use it as a mask to spray paint the
pattern onto the fiberglass.
I wonder if there is any airspace between the decorative fabric covering and
the fiberglass/BAD facing.
Paul P
Perhaps there are some differences between what's found in the patent and the way rpg is actually building these things.
I pulled the following text from the word doc at this link: www.rpginc.com/products/badarc/BAD_Arc_Fabric_CSI_Spec.doc
A. Core: Semi-rigid fiberglass, density not less than 6 pounds per cubic foot and not more than 8 pounds per cubic foot.
B. Template: 1/8” thick high-density fiberboard, density not less than 95 pounds per cubic foot.
C. Scrim: White, open weave, fire-rated cloth (required for light-colored fabrics).
D. Fabric: Open weave, Class A, polyester, without backing such as pattern FR701-2100 by Guilford of Maine (Grand Rapids, MI). Color per architect selection.
E. Frame: ¾” thick Plywood.
Based on info I've found, it looks like the standard BAD Panel template is made from 1/8 inch HDF @ 95 lbs pcf. 1/2 inch holes are drilled into the template mathing the pattern in the patent. That is, unless I'm totally misunderstanding what I'm reading!
-----
I have made several of the BAD-panels for my listening room. Both the curved version and the newest ternary version which also offers a "variable" -1 reflection function, besides the 1 and 0 from the template. I think they work great. Quite straight forward work, plus easy and cheap to DIY, all the holes are a bore to drill though.
To make Angus grid of 31x33 rows of holes suit a quadratic template, the hole pattern should be 19,19x18,03 mm for a template of 600x600 mm. Making it quadtratic 600x600 mm is only to make it sutable versus existing building and sheet standard dimensions (in the US module 24"x24").
Some pictures how they turned out: Salong Svarta Katten - Component forum - Page 8 and Salong Svarta Katten - Component forum - Page 11 The larger Ternary BADs along the long walls, each consist of 8 templates with varying positive and negative hole pattern, to decrease possible loobing. Size/pcs is 2,44x1,22 m (96" x 48") with some 4000+ 12 mm holes in each.
To make the improved ternary version is easy-peasy with a cone made of i.e. 3 mm thick rubber Ø 273 mm. I think you get the picture how, just by looking a bit further up in the thread (in case you got an F in Swedish ;-) )
Edit: I wrote an excel spread sheet to "tailor make" any sheet size with hole pattern to suit wall dimension in the room. Drop a line, in case you´d like to have it.
Vedlegg
Sakte fremoverHvordan går det med forsterkerne?
Det er riktig vei! "Skuntadeglangsamt"
Sakte fremoverHvordan går det med forsterkerne?
Spiller masse musikk. Har ikke målt. Fronttiltakene er ikke skikkelig festet enda.
Det låter veldig bra. Det jeg merker, subjektivt, er at jeg måtte tune litt i voicingen.
Treige, uvitende meg måtte google....Inkvisisjonen er klar
"Inkvisisjonen var en betegnelse på flere instanser innenfor den katolske kirke som var ansvarlig for å bekjempe kjetteriet."
Ser jo virkelig ut som du har helt ut nå. Detter blir virkelig spennende å følge med på
Pøs på med bilder. Vi andre trenger innpirasjon vet du
Hørtes jo ehh... invaderende ...ut ?
Kanskje innovasjon er et litt bedre ord, og kanskje litt av drivkraften bak denne tråden..?
"Innovasjon betyr å skape noe nytt (til det bedre), men har etter hvert fått en videre betydning som fenomen også innenfor akademiske felt. Det norske ordet nyvinning, som samtidig bidrar til en bedre løsning, er kanskje det som mest presist angir hva som menes med innovasjon. Å studere innovasjon gir forståelse av prosesser og resultater ved å gjøre noe nytt med en bedre løsning."
"Tårevått"
Heldigvis var det med på wiki, ellers måtte det blitt "improvisasjon"Stikkord er " til det bedre "
Trenger høyttalerterminaler.
Har allerede et to par inakustik: ?Excellence Speaker Terminal?-?AV Sockets?:: in-akustik
Men trenger 8 par til. Dynabel har nærmere to mnd leveringstid.
Noen som har forslag til alternativer?
De bør være relativt korte og helst ha skrukobling av ledningen på innsiden.Trenger høyttalerterminaler.
Har allerede et to par inakustik: ?Excellence Speaker Terminal?-?AV Sockets?:: in-akustik
Men trenger 8 par til. Dynabel har nærmere to mnd leveringstid.
Noen som har forslag til alternativer?
De bør være relativt korte og helst ha skrukobling av ledningen på innsiden.
Og ikke for dyre -
-
