Ine bygger High End Amplifiers
- Trådstarter Ine123
- Startdato
Diskusjonstråd Se tråd i gallerivisning
-
Sluket er oversætter.AANM
Gjest
Har ikke du nok med dine rottereir æ Drossel?
Smukt må man vel siden vi har begynt å snakke dansk
For sikkerhet skyld: Translation of smukt in English | Danish-English dictionary
Skulle jeg gjort noe annerledes ville jeg brukt hylser på kablene i skrukoblingene....
På tide å få lyd i sakene ?
Flueknepperi=pillearbeid /pinlig nøyaktig - mao det er nesten for omhyggelig. Det er jo ikke noen dårlig kompliment?
Jeg synes ihverfall det ser flott ut. Jeg tror neppe jeg hadde hatt tålmod til å ta det så omhyggelig... Lyd nååååå ;D
Johan-Kr
HeiSå Drossel mente det vel!
Da var det litt dumt å skyte med luftgevær for min egen del!
Kanskje lurt å bruke et ord man kan forstå neste gang.???
Ikke gir google translate noen fornuftig oversettelse heller. Vi er tross alt på et Norsk forum......
Mvh.
Johnny
Bare vær forsiktig om du blir tilbydt rosinbolle og kaffe!
Selv har jeg ingenting å si på kablingen i hvertfall!
Hva ledninger og strømper bruker du?
Blir pent med litt tynne ledninger som har litt stiv isolasjon.
RK er for myk.
Bare for å gi klar tilbakemelding, Johnny:
Flott bygg med forbilledlig fokus på detaljer - akkurat passe/ikke for lite.
Ikke ofte at et selvbygg ubevisst gir følelsen av kjøpetrang...
Kjør på med tråden, det e' bærre griselækkert!
Hei
Da har jeg googlet "flueknepperi" : Dette er "slang", og betyr: "Det at gå overdrevent meget op i små og ofte ubetydelige detaljer"
Link: flueknepperi — Den Danske Ordbog
Så da står jeg for at jeg synes @Drossels kommentar ikke var spesielt positiv, siden han synes detaljene er ubetydelige ! Og det sier jo egentlig mer om han, enn meg
Tja,...vet ikke helt det ? Helt opp til deg det
Ledningene er mangetrådet og myke og kjøpt fra Elfa. Kabelstrømper fra jobben, krympestrømper.....husker ikke hvor de er kjøpt fra.
Hylser kommer kanskje senere ? Lyd, den kommer når jeg er "good n ready"
Tusen takk, gjør mitt beste
Dagen i dag har vært mer enn hektisk. Rakk en liten time i kveld på kjøkkenbordet. Boret åtte hull og gjenget fire + noe div. smått:
Skjerm-plate mellom digital og analog-del. Denne er kanskje "flueknepperi" , men her spares på intet ! Blir lakkert matt sort.
Mvh.
JohnnySist redigert:
Tror ikke du skal bekymre deg så mye for dette. Hadde nok noen gode ideer utpå natta.
Hei SRM
Synes dette ser veldig bra ut Johnny, men samtidig er det litt forstyrrende at det ikke er symmetrisk kabelføring hele veien.
"Have a Snickers, will ya ? Feeli'n better ? Better ! "
Dette er kun for nerds, like me

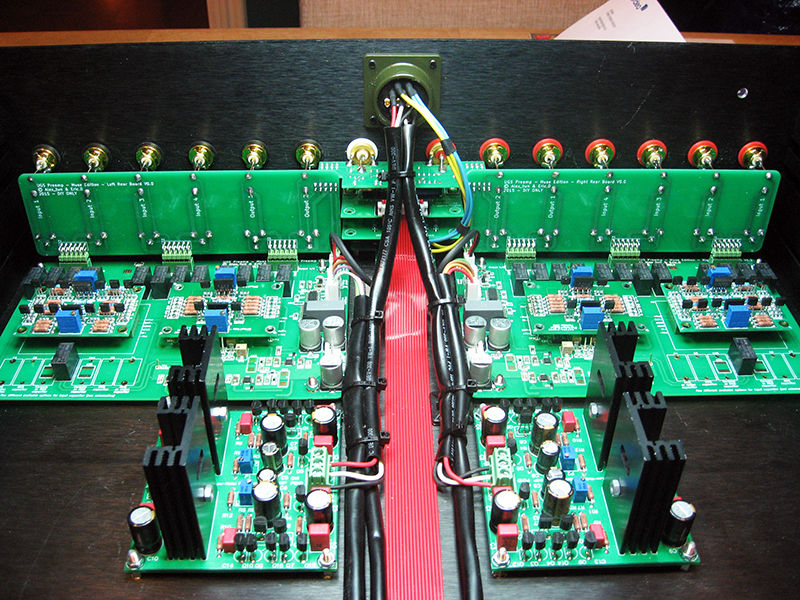

Vis vedlegget 427629

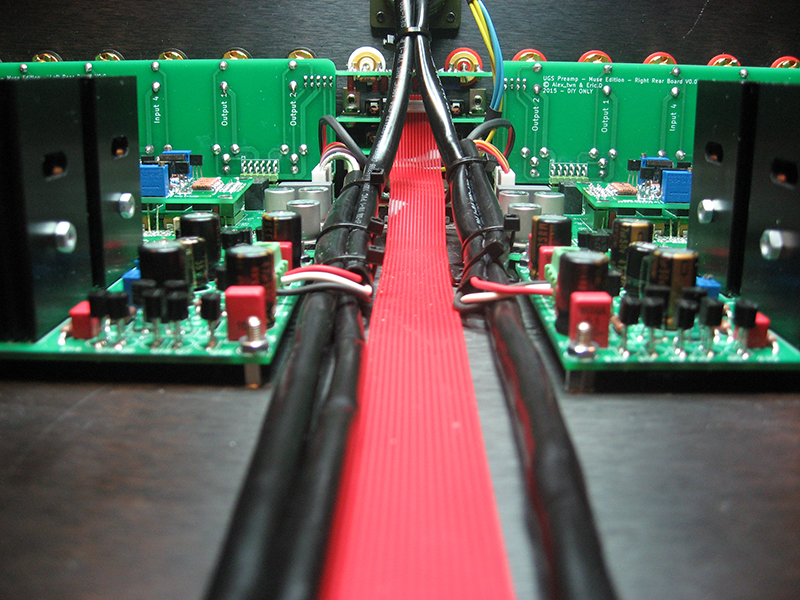

Vis vedlegget 427649
Dc ut fra regulatorene blir neste ...... Å bruke kabelslanger er en utfordring, de har lett for å gå sine egne veier, og det kan lett bli ugly.
EDIT: Ser nå en ytterligere forbedring som skal gjøres........i morgen Kryssbytting av slangenes innbyrdes plassering i forhold til hverandre , pluss to kabelstrips-ankere til
Mvh.
Johnny
Den skjønte jeg ikke helt ? Hvor er u-symmentrien ? Det er tre kabler som skal føres fram mellom "bak og front".

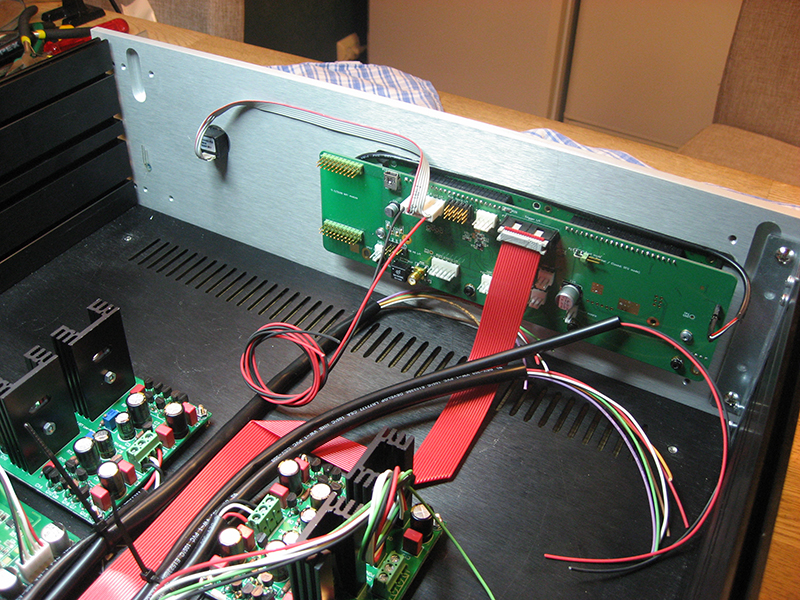

Vis vedlegget 427817
1: Styre-signalkabel Right channel.
2: Styre-signalkabel Left channel.
3: 6V Dc forsynings-spenning til kontroller-kort i front.
4: Flatkabel.
Kabler til 24V regulatorer, (både inn og ut) er lagt likt, og like lange. 5V Dc til rele'er (høyre og venstre kanal) er lagt likt og like lange.
Hvor er u-symmentrien ? Antall kabler på hver side av flatkabelen ? (Kan ikke bli lik, da det er tre kabler som skal frem til kontrollerkortet + flatkabelen)
Mvh.
JohnnyHei
Da er selve pre-ampen ferdig kablet
Bilder for nerdene .
Nå må jeg lage multikabelen som skal forbinde powersupply og pre-amp. Så blir det igangkjøring og justering av spennings-regulatorer med en simulert last (motstander).

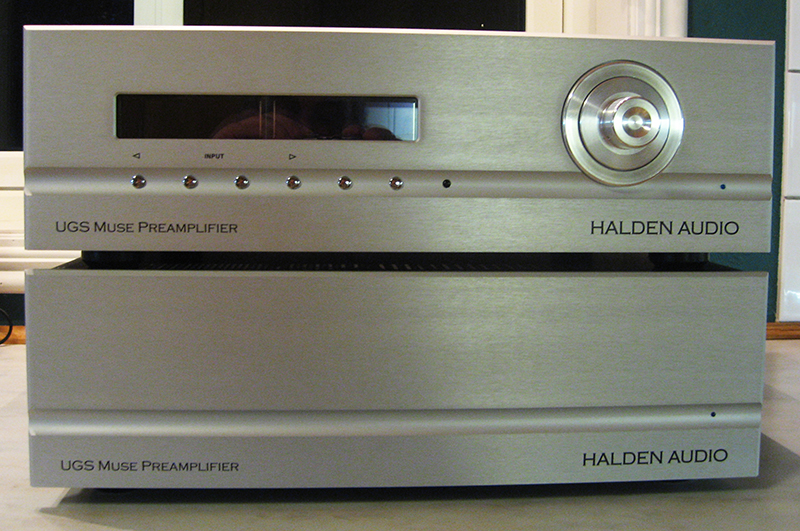

Slik blir denne komboen
Eloksering og lakkering til uka.....
Mvh.
JohnnySist redigert:
Hei SRM
Tror ikke du skal bekymre deg så mye for dette. Hadde nok noen gode ideer utpå natta.
Hei SRM
Den skjønte jeg ikke helt ? Hvor er u-symmentrien ? Det er tre kabler som skal føres fram mellom "bak og front".
Vis vedlegget 427817
1: Styre-signalkabel Right channel.
2: Styre-signalkabel Left channel.
3: 6V Dc forsynings-spenning til kontroller-kort i front.
4: Flatkabel.
Kabler til 24V regulatorer, (både inn og ut) er lagt likt, og like lange. 5V Dc til rele'er (høyre og venstre kanal) er lagt likt og like lange.
Hvor er u-symmentrien ? Antall kabler på hver side av flatkabelen ? (Kan ikke bli lik, da det er tre kabler som skal frem til kontrollerkortet + flatkabelen)
Mvh.
Johnny
Bekymrer meg ikke så mye.......men, dette er nok beste jeg klarer å få frem for øyeblikket. Så klart, jeg ser stadig vekk ting jeg ville ha gjort annerledes, slik vil det alltid være .
Mvh.
JohnnyHei
tid for en liten oppdatering.....
1) Lage multikabel mellom power-supply og pre-amp: check
2) Koble fra alle kontakter som forsyner spenninger til kortene: check
3) Starte fandenskapet med variotrafo og foldede hender :check
4) Sjekke 5V regulator: check
5) Sjekke 6V regulator. check
6) Koble spenning til 24V regulatorer og justere disse med simulert last: check
7) Starte rakkerskapet: check
Har ikke koblet til 24V til selve pre-amp kortene og UGS-modulene ennå. Her vil jeg dobbeltsjekke en gang til i morgen.
Har ikke særlig lyst til å svi av svindyre dual-fets som ikke er å få tak i ! DERFOR er jeg nøye (og treg )
Men så langt virker alt, det klikker i inngangs-releer når jeg skifter inngang, controllerkortet oppfører seg bra og fjernkontroll
virker som den skal
Har trua nå
Mvh.
Johnny
Helt rått !
Hei
Tusen takk ! Alltid hyggelig med komplimenter Jeg har lagt/og legger ned, utrolig mye tid og arbeid i dette "lille" prosjektet, og da varmer slike tilbakemeldinger
Tusen takk
Det ble ikke noe tid eller ork til pre-ampen i dag, da jeg har hatt "den dagen" på jobben, hvor ingenting virker og alt må fikses og jobbene står i kø, uten at man får gjort noe annet enn å få jigger til å virke igjen Så, jeg har fått min "dose" av elektronikk for denne dagen
Ny dag i morgen, nye muligheter
Noe om pre-ampen: Det som er ganske genialt med den, er at man kan eksperimentere med ulike forsterker og buffer-moduler. Skulle ikke Papas UGS-moduler falle i smak, så kan man lage og prøve andre varianter.......plug and play !
Tror nok dette blir min "siste" pre-amp ?
Mvh.
Johnny
Det er faktisk en god del som driver med DIY, også her på HFS. Kretskort finnes å kjøpe, og det kreves ikke nødvendigvis fullverdige elektronikkunskaper for å følge ei god byggeanvisning. Det som oftest skiller DIY fra kommersielle produkter er kabling, kabinettløsning og finish. Selvsagt er det ikke alle som har tilgang på stort eller lite mekanisk verksted, og blir derfor nødt til å ofre nettopp på mekanisk løsning og finish. Likevel er det svært mye pent å se her, sånn innimellom.
Preampli UGS er definitivt ikke et prosjekt for nybegynnere, men du har jo også yrkeserfaring i montasje, og det vises tydelig. I forsterker klassen tror jeg dette prosjektet ditt er en soleklar vinner. Så får kanskje noen bite i seg at de ikke nødvendigvis liker akkurat det designet- smaken er nå en gang som baken. I en lang yrkeskarriere har jeg vært inni så mange forskjellige bokser og apparater at jeg absolutt kan kreve å vite noe om akkurat det med gode og servicevennlige løsninger.
Gratulerer! Dette står til 20 i stil på alle punkter. Blir spennende å høre hva lytteinntrykket blir når du kommer på lufta.
BTW - Var innom dette prosjektet for en del år siden da det dukket opp, både på DIYAudio og det franske forumet. - vet du om det fortsatt finnes kort for salg, utenom MUSE modulene?Hei
Takk for hyggelig tilbakemelding !
Gruppekjøpet er over for lenge siden, dessverre Det ligger ingen gerber-filer på nett, bortsett fra til buffer-modulene.
Her er et ferskt bilde, tatt nå i kveld på kjøkkenbenken:
Fikk haffet til meg et sett fra en franskmann som hadde fått kalde føtter. Kommer med matchede curvetracet singelfets, dualfets er ganske uoppnåelige...
Kortene vil bli auksjonert bort her på sentralen senere. De vil da bli solgt med ferdig inn-loddet micro-controller, og nye ubrukte o-led displayer + mye annet overskudds-materiell.
Den heldige ??? , vil få en option om å kjøpe ferdige kabinetter, bestilt av meg fra Modu. Tegningene til kabinettene vil ikke bli publisert.
Mvh.
JohnnySist redigert:
En Mester må jo ha noen Lærlinger - regner med at du følger de opp på kjøpet
Har rekonstruert litt, så her er ett bilde fra "utlåddeskåla" tenker og ser at transistorene på inngangen gir litt større fart og det har sine fordeler, uten å miste signal støy.Hei
Takk for hyggelig tilbakemelding !
Gruppekjøpet er over for lenge siden, dessverre Det ligger ingen gerber-filer på nett, bortsett fra til buffer-modulene.
Fikk haffet til meg et sett fra en franskmann som hadde fått kalde føtter. Kommer med matchede curvetracet singelfets, dualfets er ganske uoppnåelige...
Kortene vil bli auksjonert bort her på sentralen senere. De vil da bli solgt med ferdig inn-loddet micro-controller, og nye ubrukte o-led displayer + mye annet overskudds-materiell.
Den heldige ??? , vil få en option om å kjøpe ferdige kabinetter, bestilt av meg fra Modu. Tegningene til kabinettene vil ikke bli publisert.
Mvh.
Johnny Er man grønn som meg så liker man gjenbruk.
THAT ( thatcorp.com ) har noe interessant (en 300 serie) Acte.no er hyggelige og har disse inne da jeg snakket med Helga i formiddagVedlegg
Hei
Liten update nå i kveld. UGS og buffermoduler montert. Ingen "blårøk eller poff"
Sjekket Ids gjennom dualfetsene. Dette bør ligge sted mellom 3mA og 4mA, litt avhengig av ens dualfets. Mine måler (i kretsen) 3,9mA på den ene kanalen, og 4mA på andre kanalen. Så dette er innafor
Modulene blir faktisk "litt" varme (lunkne), så jeg skjønner nå hvorfor det skal brukes en liten kjøleprofil.
I morgen blir det sjekk av det samme for buffermodulene. Skal også få handlet meg noen xlr-kontakter i morgen. Disse gjør det lettere å kortslutte inngangene for DC-offset justering.

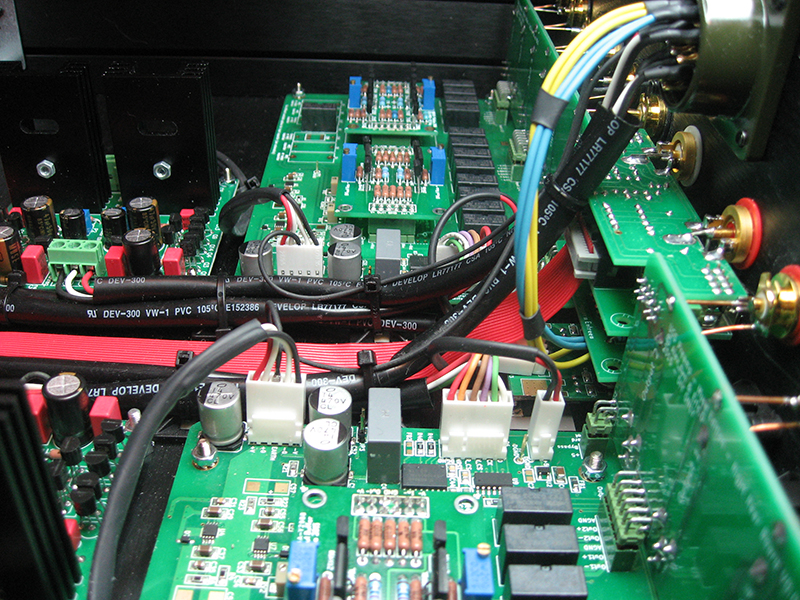

For de som liker slike bilder:
NÅ har jeg trua, altså 8)
Mvh.
JohnnySist redigert:
Hei
Ekstremt flott!
HeiHei
Ekstremt flott!
Tusen takk !
Lar den stå på burn in over natten. Fortsetter med grovjusteringer i helgen
Mvh.
Johnny
Mulig han liker best å sitte i stua å pusle med sitt håndarbeide, men han hører musikk, ser på sport, krangler med kona - kort sagt dagligdagse ting. Det siste er forøvrig lite trolig da han må ha verdens mest tålmodige av arten
Hei
HeiHei
Ekstremt flott!
Tusen takk !
Lar den stå på burn in over natten. Fortsetter med grovjusteringer i helgen

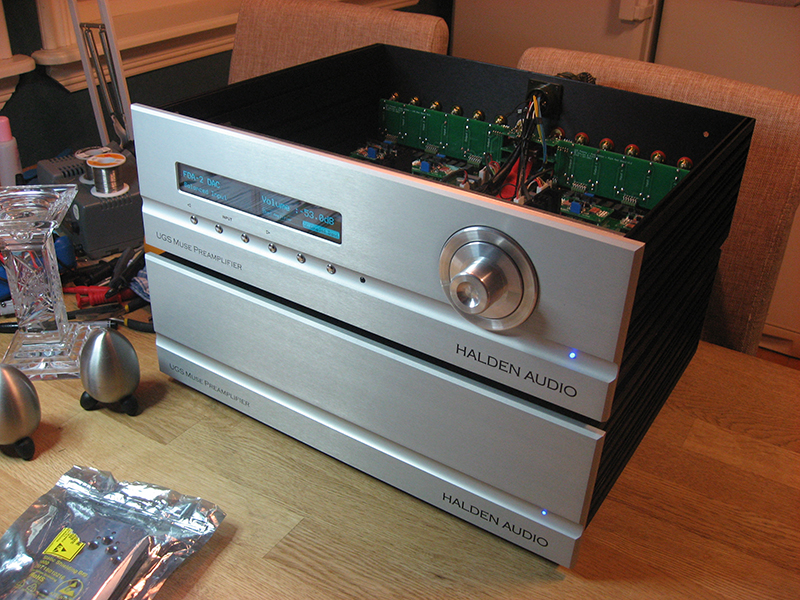

Vis vedlegget 430190
Mvh.
Johnny
Har overlevd 24 t burn in nå, den lever fortsatt ! Hadde noe planer om innkjøp av noe xlr kontakter hos Kjell&Company på Norby kjøpesenter i dag, men det gikk i vasken pga. familiære ting. Får bli i morgen etter at minstemann er ferdig med sin håndballkamp i Trøgstadinselwind
Utrolig flotte forsterkere du bygger. Håper de overlevde nattens burn in
Ble du ikke imponert ?? Bare impregnert ? Fanden også, får se å ta meg sammen
Nei da, hyggelig når en slik kommentar kommer fra DEG, setter stor pris den
Nåja, det er vel kjøkkenbordet jeg okkuperer mest (og hun ER en del fortvilet over det ). Stua bruker jeg bare til oppbevaring av komponenter, + min bore-jigg Ja, hun er veldig tålmodig med meg, og jeg vet at svært få hadde funnet seg i med mine elektroniske eskapader. All ære til Henne
Tusen takk ! Håper det kommer til å låte heftig også.
Tusen takk ! Og så var det hvor plassering av h'en skulle være da Jeg døper meg snart om til Jhonny, siden du insisterer så fælt, haha
Stå på med hønna, oks81 , jeg følger med.
Tusen takk. Det kommer mer, den er jo ikke helt ferdig ennå. Har jo ikke rukket å kjøre lyd i gjennom engang !! Tro det, eller ei. Men, det kommer lytteresultater etter hvert, og så skal den også opp en tur til Armand i Kongsberg for målinger, evt, noen justeringer.
Følg med videre på reisen !
Mvh.
JohnnySist redigert:
Må si jeg gleder med til å legge mine klamme hender på denne kreasjonen. Må huske å lade opp med tørkeruller så jeg har å tørke sikkel med
Har du tilgang på en original å benchmarke mot?Hei
Har overlevd 24 t burn in nå, den lever fortsatt ! Hadde noe planer om innkjøp av noe xlr kontakter hos Kjell&Company på Norby kjøpesenter i dag, men det gikk i vasken pga. familiære ting. Får bli i morgen etter at minstemann er ferdig med sin håndballkamp i Trøgstad
Ble du ikke imponert ?? Bare impregnert ? Fanden også, får se å ta meg sammen
Nei da, hyggelig når en slik kommentar fra DEG, setter stor pris den
Nåja, det er vel kjøkkenbordet jeg okkuperer mest (og hun ER en del fortvilet over det ). Stua bruker jeg bare til oppbevaring av komponenter, + min bore-jigg Ja, hun er veldig tålmodig med meg, og jeg vet at svært få hadde funnet seg i med mine elektroniske eskapader. All ære til Henne
Tusen takk ! Håper det kommer til å låte heftig også.
Tusen takk ! Og så var det hvor plassering av h'en skulle være da Jeg døper meg snart om til Jhonny, siden du insisterer så fælt, haha
Stå på med hønna, oks81 , jeg følger med.
Tusen takk. Det kommer mer, den er jo ikke helt ferdig ennå. Har jo ikke rukket å kjøre lyd i gjennom engang !! Tro det, eller ei. Men, det kommer lytteresultater etter hvert, og så skal den også opp en tur til Armand i Kongsberg for målinger, evt, noen justeringer.
Følg med videre på reisen !
Mvh.
JohnnyHei Sluket

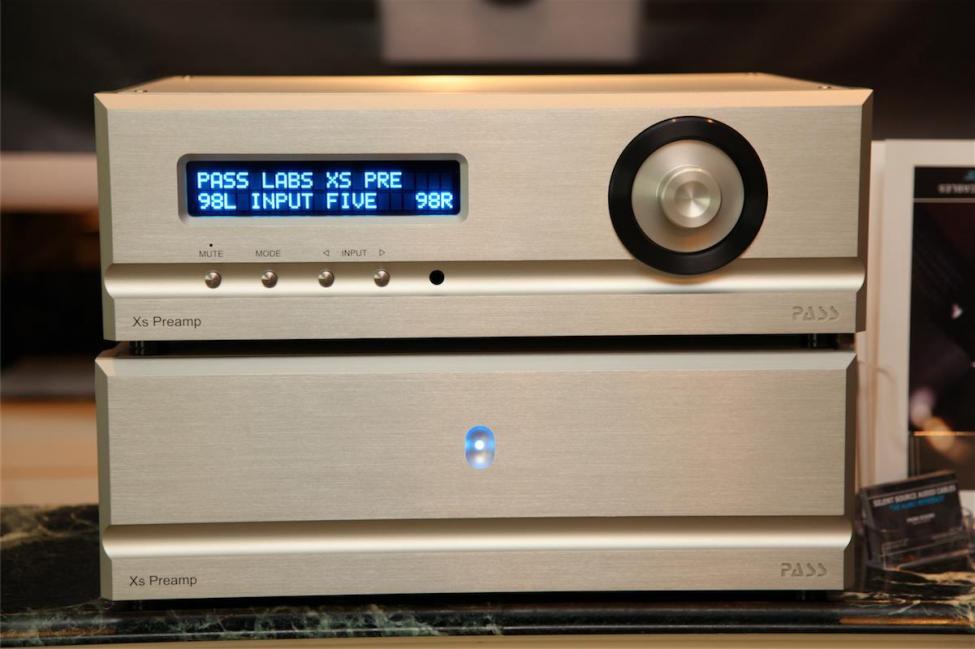

Det spørs hva du mener med "en original" ? Designmessig har jeg latt meg inspirere av denne:
En Pass Labs Xs Preamp. Men, innmaten er en UGS Preamplifier. Nå tror jeg at @Armand har nok av referanser å måle den mot ?

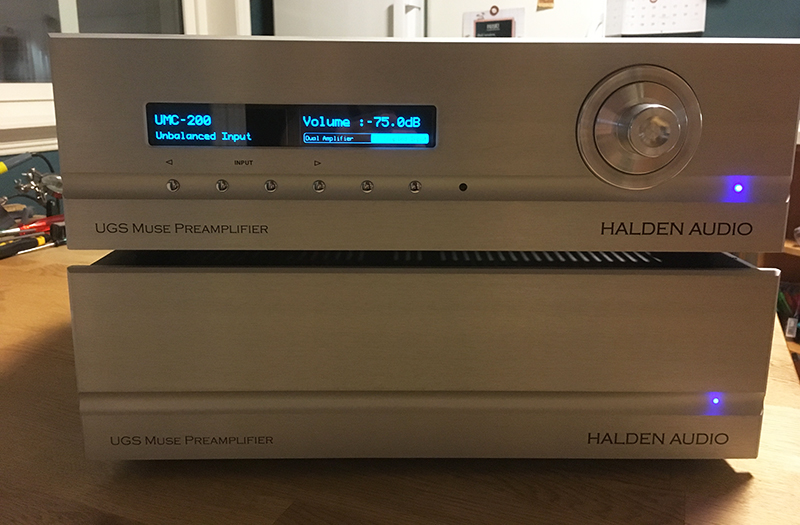

Min:
Xlr-kontaktene kom først i hus i dag, så i morgen begynner Dc-offset justeringene. Jeg tar alt med knusende ro, det har vist seg å være veien å gå, les: Ingen "blårøyk" Tar en ting av gangen jeg, lyd kommer det sikkert ut av den !
Mvh.
JohnnySist redigert:
Din er finest !
Liker spesielt den blankle volumknappen som matcher trykk knappene - og så displayet da, klasse
Mer fornuftig plassering av lysdioder og...
(Burde vel ikke si dette jeg som har Passlabs selv) -
-
