Ine bygger High End Amplifiers

[Ine123]

Hei Armand
Flotte greier, gleder meg allerede ! I kveld har jeg etter-justert DC-offset, nå med heathsinks montert. UGS -modulene var gode og varme, siden den hart stått på siden de ble monter i går kveld. Gikk helt greit å få den "helt ned" til 0.00mV både på + og - siden. Lot den stå slik i 5min med multimetrene tilkoblet....holdt seg stabil på 0,00mV Justerte så buffer-modulene til det samme. Alles gut

I morgen skal signalgenerator og oscilloscop ankomme (sier i alle fall trackingen). Ikke noe dyre fancy greier, så jeg tror nok vi skal ta CMRR justeringen hos deg som har en skikkelig instrumentpark

Mvh.
Johnny



[Ine123]

Det måles og justeres

Hei

Noen som trodde at jeg hadde lyttet til pre-ampen nå ?
Neida, her skal måles og fastsettes gain Har mottatt denne "fantastiske måleparken" fra England,.... made in Kina
Laaangt fra noe "state of art", men fungerer greit til mitt bruk. Den gir iaf svar på grunnleggende ting. Og hva mer kan man forlange for Kr. 3400,- + avgifter ?? Synes det var et greit kjøp for en noldus DIY'er som meg
Alt kan kjøres fra Pc......noe jeg ikke har gjort ennå, men programmene har jeg. Inntil nå går det "manuelt".

Har ikke støtt på nevneverdige problemer så langt, bortsatt fra at Idss for dualfetsene har en god betydning for gain. Har nå fått "kluret" ut av dette, og har akkurat justert Rfb (R feedback) Nå er den satt opp til 4.5dB gain ubalansert, som tilsvarer 10.5dB balansert. Så kommer spørsmålet. Er dette nok ? Hadde sett for meg 10>12 dB ubalansert..... her vil jeg gjerne ha noen innspill, kjør på !

Mvh.
Johnny



[oks81]

Min MI preamp har 6dB gain.
Det er ubalansert.

Hadde klart meg fint med 4,5dB også

Et enkelt innspill fra oks



[Ine123]

Hei

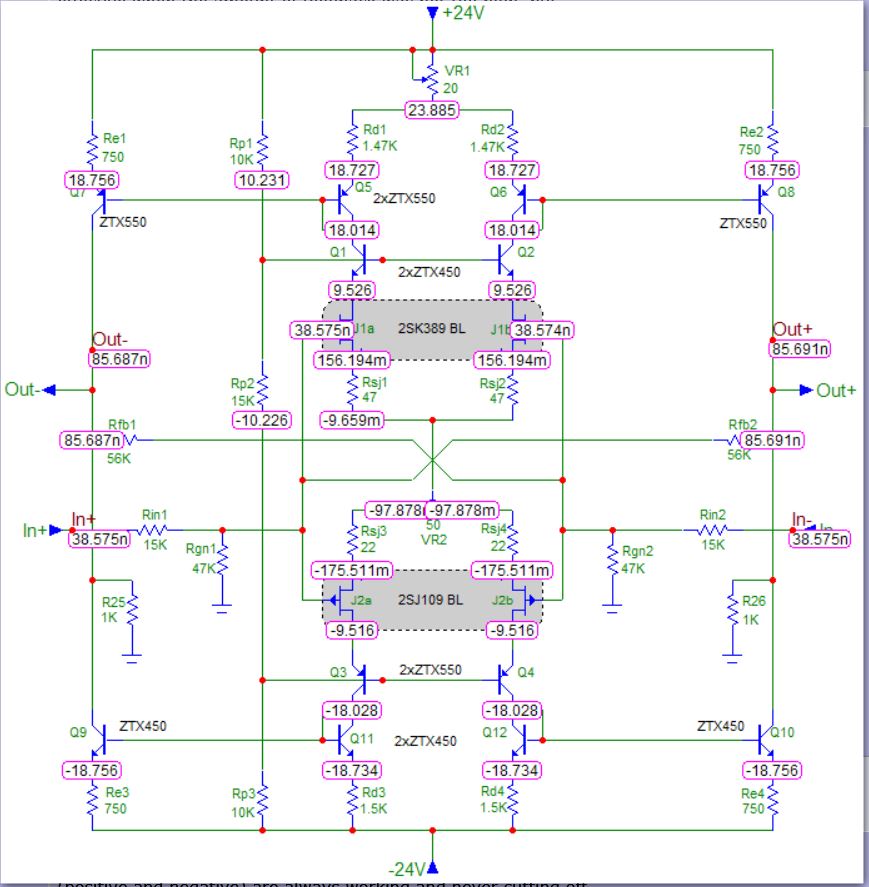

Legger ut skjema for UGS-modulen. Rfb (originalt 56K) er nå øket til 68K for å få 3.3 V p/p ut ved et signal på 2V p/p inn (ubalansert). Dette tilsvarer et gain på 4.5dB ubalansert, og 10.5dB balansert.

Har hatt litt hjelp til dette, ang Idss i dualfets'ene:

Hi. Normal Unbalanced gain is 4.5dB. You have 2.92dB
Your JFET are on the low side of IDSS. Usually this module uses IDSS of 8-10ma, you have only 6ma (lower transconductance (Gain))

Try to change your Rfb to increase the gain to get closer to 4.5dB

Voltage gain = 20 log (Vout/Vin) in Volts...

Also you can try to measure the gain in Open loop, without the Rfb connected. It should be between 30-35dB (Quite high!, keep Vinput low!)
30dB is a gain of 31X..., every increase of 6dB, double the signal. 35dB is a gain of 56X...

Og her er en veldig fin kalkulator for slike ting: Decibels to Voltage Gain and Loss convert calculation conversion amplification amplifier electronics - sengpielaudio Sengpiel Berlin

Mvh.
Johnny



[HeadMan]

Hei

Legger ut skjema for UGS-modulen. Rfb (originalt 56K) er nå øket til 68K for å få 3.3 V p/p ut ved et signal på 2V p/p inn (ubalansert). Dette tilsvarer et gain på 4.5dB ubalansert, og 10.5dB balansert.

Har hatt litt hjelp til dette, ang Idss i dualfets'ene:

Hi. Normal Unbalanced gain is 4.5dB. You have 2.92dB
Your JFET are on the low side of IDSS. Usually this module uses IDSS of 8-10ma, you have only 6ma (lower transconductance (Gain))

Try to change your Rfb to increase the gain to get closer to 4.5dB

Voltage gain = 20 log (Vout/Vin) in Volts...

Also you can try to measure the gain in Open loop, without the Rfb connected. It should be between 30-35dB (Quite high!, keep Vinput low!)
30dB is a gain of 31X..., every increase of 6dB, double the signal. 35dB is a gain of 56X...

Og her er en veldig fin kalkulator for slike ting: Decibels to Voltage Gain and Loss convert calculation conversion amplification amplifier electronics - sengpielaudio Sengpiel Berlin

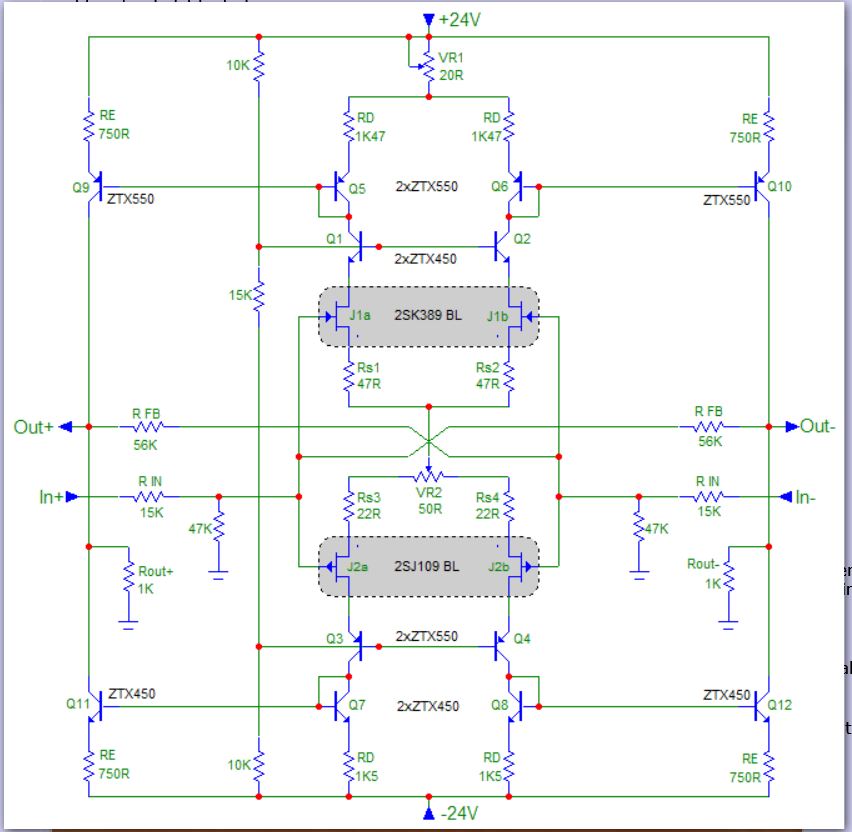

Vis vedlegget 433438

Mvh.
Johnny

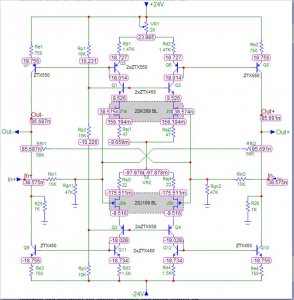

Klipp fra sist brukte inngangstrinn på min forsterker. Men her er da den orginale krets uten sorce motstandere, likevell gir denne med sorce motstandere på 10 ohm større open loop gain samt bedre harmoniske .... På grunn av den indre sorcemotstanden er relativt høy og ulik på P og N kanal Jfetsene blir det bedre linearitet samt at den samlede motstanden sorceN til sorce p blir større er også strømstab bedre.
Litt enklere er kanskje den løsning du har valgt, samt at du ikke tillater hva jeg tillater på mine kort. jeg kutter printene og bruker 1k smd så kretsen er på undersiden og "vises" ikke



[Ine123]

Hei
Mens det måles og justeres, så må jo det som skal kobles til denne pre-ampen bygges ! Vel, det er godt i gang Kretskort er på vei fra Kina med DHL.
Har de vel engang i neste uke. Da får vi prøve å fylle disse to kabinettene med 144 matchede utgangs-fets og annet herlig stæsj ?

Mvh.
Johnny



[Sluket]

Der har du akkurat nok jobb til å fylle Helga!



[Ine123]

Der har du akkurat nok jobb til å fylle Helga!

Du mente vel "fyllehelga" ?

N.B Fikk du sjekket om tegningene til volumknapp og ring (second editon) fortsatt var på plass hos "the maker" ?

Mvh.
J.R



[Sluket]

Lurer på om jeg makulerte de ved et uhell etter å ha stirret på noen blassblå lysdioder på en ellers bælstrøken preamp på forumet et eller annet sted... husker ikke så godt lenger



[Ingeniøren]

Hei
Mens det måles og justeres, så må jo det som skal kobles til denne pre-ampen bygges ! Vel, det er godt i gang Kretskort er på vei fra Kina med DHL.
Har de vel engang i neste uke. Da får vi prøve å fylle disse to kabinettene med 144 matchede utgangs-fets og annet herlig stæsj ?

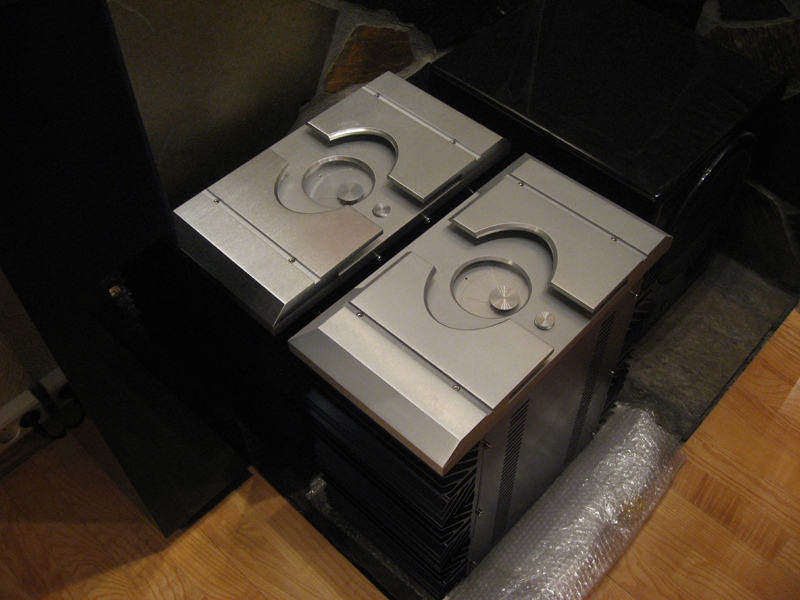

Vis vedlegget 433587

Mvh.
Johnny

Vi gleder oss. "Boksene" ligner veldig på den jeg stående hjemme bortsett fra ribbene på siden, så dette har jeg tro på



[yngvejos]

Er det forskjellige fronter på de to kabinettene, eller er det bildet som spiller meg ett puss?



[Ine123]

Hei
Dårlig bilde fra et dårlig kamera, hehe.....
De er nok klin like......
Mvh.
Johnny



[ANM]

Virkelig morsomt å se hva tålmodig pådriv og fingernemhet kan utrette. Lever ut egne drømmer via denne tråden, da min tålmodighet nok ikke strekker til for å oppnå noe slikt selv.



[Ine123]

Virkelig morsomt å se hva tålmodig pådriv og fingernemhet kan utrette. Lever ut egne drømmer via denne tråden, da min tålmodighet nok ikke strekker til for å oppnå noe slikt selv.

Hei ANM
Tusen takk, det var hyggelige ord som varmer godt i et Diy-hjerte. Ja, med litt tålmodighet så kan så mangt fikses

Mvh.
Johnny



[bambadoo]

Ekstrem ryddighet, ekstrem tolmodighet, ekstrem fingernemhet - ekstremt bygg. Dette er nydelig!

Røsket også sammen en veldig godtlydende preamp for litt siden. Endel enklere enn din ja



[Ine123]

Hei Bambadoo
Tusen takk for komplimenter
Driver fortsatt å eksperimenter og måler gain versus støy i pre-ampen. Kommer nok til å legge meg på 4.5dB ubalansert/10.5dB balansert. Dette burde holde i massevis, da de fleste kilder, slik som f.eks cd-spillere ligger på 2V ut . Med 2V inn vil jeg få 3.2V ut av pre-ampen. Pass Labs XA160.5 trenger 1.79V for full pupp, så dette burde holde i massevis.

Jeg var heldig i dag med å få kjøpt 4 matchede par av 2SJ109BL/2SK389BL, garantert NOS fra en diy-venn i Bulgaria. Da har jeg litt å prøve med Prisen er som vanlig ganske drøy på slike matchede NOS par. Akk, ja...

Mvh.
Johnny



[Ine123]

Hei
Noen som har en slik "dreie-plate", en slik som gjerne fulgte med Tv-bord den gang vi hadde drit-tunge CRT-Tv'er ? Hadde en selv, men den havnet på dynga for mange år siden.....
Trenger en sånn, når jeg begynner på slutt-trinnene, dette er tuuunge saker å bakse med på et kjøkkenbord !

Mvh.
Johnny



[oks81]

Kan du bruke pizzabrett?



[Sluket]

Trenger en sånn, når jeg begynner på slutt-trinnene, dette er tuuunge saker å bakse med på et kjøkkenbord !

Du får spise mere graut og begynne å røre på deg! Blir ikke saftige biceps av å sitte og kline snørr på loddebolten i timesvis!

Ellers kan jeg melde at jeg nå har fått tak i samtlige komponenter til tilsvarende forforsterker så da er høsten reddet! Chassis blir annerledes, og de to uhorvelig grusomme blassblå diodene blir gule.



[oks81]

Gul led og blå display?
Svensk?

Ellers tøft, selvfølgelig!!!



[Ine123]

Trenger en sånn, når jeg begynner på slutt-trinnene, dette er tuuunge saker å bakse med på et kjøkkenbord !

Du får spise mere graut og begynne å røre på deg! Blir ikke saftige biceps av å sitte og kline snørr på loddebolten i timesvis!

Ellers kan jeg melde at jeg nå har fått tak i samtlige komponenter til tilsvarende forforsterker så da er høsten reddet! Chassis blir annerledes, og de to uhorvelig grusomme blassblå diodene blir gule.

Fanden, nå må du gi deg !
Jeg får servert graut hver eneste Onsdag på jobben i 9-pausa !

Ellers kan jeg melde at jeg nå har fått tak i samtlige komponenter til tilsvarende forforsterker så da er høsten reddet!

In your wet dreams ! Men, jeg kan melde at jeg har et komplett ekstra sett med pcb's liggende her.

og de to uhorvelig grusomme blassblå diodene blir gule

Nå får du fanden i meg bestemme deg ! Først var de kalde, skjærende blå, nå er de blassblå ?

Trur ikke noe lengre på deg !



[Ine123]

Kan du bruke pizzabrett?

Hei
Ja, hvis pizzabrettet tåler en 60Kg. tung pizza ?
Mvh.
Johnny



[oks81]

Det var kanskje verre..
Men fins det handlevogn lignende hjul på feiltema som du kan feste på ei plate kanskje?



[yngvejos]

Er det en slik du tenker på?
https://magasi.net/katalog/advanced_search_result.php?keywords=ROTERENDE TV / MONITOR-BORD (RUNDT)

Er specca til 30kg, men tåler sikkert mer.

Her er en mer heavy duty utgave med løftebord.



[Ingeniøren]

Skaff deg en slik. Finnes i mange prisklasser og størrelser og de fleste byggmarkeder har slike. Lurt med lås på hjul så ikke vogna triller av bordet... Sikker lurt med en plate til å beskytte bordet og.

https://www.bauhaus.no/rullebrett-m...-kg-gardol.html?nosto=new-nosto-productpage-2



[roadrune]

Finn en plate i passe størrelse, og slå en størst mulig sirkel med passeren, så monterer du 6-8 FASTE, ikke svingbare, hjul langs streken.

Feks slike: Transporthjul - Hjul Løse hjul - Biltema



[vitali]

Hei
Noen som har en slik "dreie-plate", en slik som gjerne fulgte med Tv-bord den gang vi hadde drit-tunge CRT-Tv'er ? Hadde en selv, men den havnet på dynga for mange år siden.....
Trenger en sånn, når jeg begynner på slutt-trinnene, dette er tuuunge saker å bakse med på et kjøkkenbord !

Mvh.
Johnny

I cut a board 500x500mm and I mounted the wheels from Hornbach DIY store
It was much easier to assemble her amplifier.



[Ine123]

Hei
Takker for alle gode forslag ! Har ikke helt bestemt meg ennå, men synes forslaget til @roadrune var ganske godt. Her kan jeg velge meg antall hjul og diameter på hjulene, ikke minst. Ønsker at dreiebordet bygger minst mulig i høyden for best mulig arbeidsstilling.

Mvh.
Johnny



[Sluket]

Kjøp et kinesisk dreiebord til restaurantbruk. Billig, tåler belastningen og bygger lite.



[yngvejos]

Evt kan du jo bare skru 4 hjul direkte på chassis. Med litt flaks finner du noen som passer i monteringshullene til føttene.



[Aurora]

Såkalte "ottomanhjul" - til sofaer hvor hjulene ikke har sving, bygger lite og bærer mye. Fire slike montert 45 grader på hvert hjørne av ei firkantet plate gir deg god bæreevne og lett rotasjon uten at den triller av bordet.



[Polka]

Alt ser helt strålende ut, det kan ikke være noen annen i dette land som bygger forsterkere så gjennomført hjemme på kjøkkenbenken. Bøyer meg i hatten, helt framifrå arbeide. Selv om jeg ikke har teknisk innsikt til å bedømme løsningene dine, er det åpenbart hvor ekstremt nøye du er, og designmessig både innvendig og utvendig er det særdeles vellykket, og selvsagt "lånt" litt her og der Er det lov å spørre hva slags høyttalere som skal bli drevet av hele settet når det en gang står ferdig?



[Ine123]

Hei
Da fant jeg akkurat det jeg var ute etter på bukta. Hele Kr.: 112,- inkl. frakt. Kule-lagret, 30cm i diameter og tåler hele 453 Kg. Monterer dette mellom to plater i passe størrelse. Blir Knall !

Mvh.
Johnny



[Ine123]

Er det lov å spørre hva slags høyttalere som skal bli drevet av hele settet når det en gang står ferdig?

Vel, de er ikke på plass ennå. For tiden går lyden via en større Onkyo surround receiver til et 7.1 oppsett av middels størrelse/kvalitet av høytalere (+to subber). Har ikke bestemt meg for om det blir noe på brukten eller DIY. Hvis det blir DIY, så må jeg få noen til å ta tre-arbeidet, da sag, lim og skruer ikke er "min greie"
Ellers tusen takk for komplimentene Polka Slikt varmer alltid.

Mvh.
Johnny



[Ine123]

Endelig !

Hei

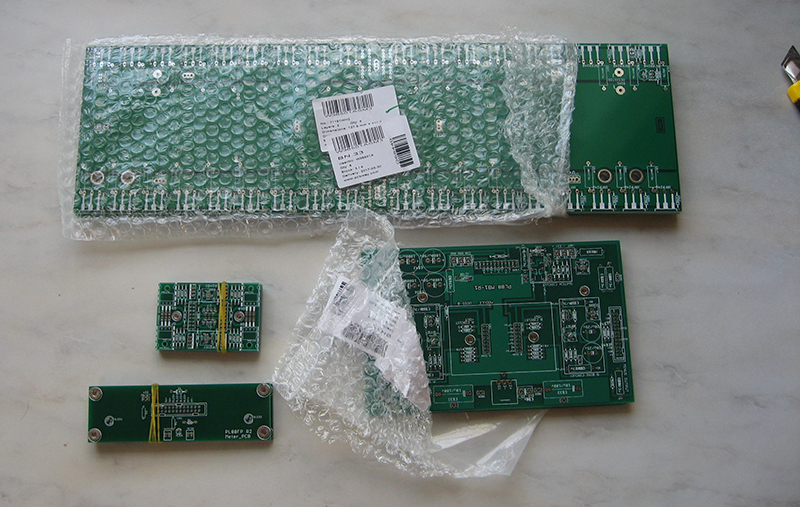

Pakke fra Kina i dag

Mvh.
Johnny



[Sluket]

Pakke fra Kina er da ikke noe - jeg sendte hele kjerringa til Kina i går



[Ine123]

Hei,
good one den der, slukfar !

Vel, nå er det dags for å sitte og kline snørr på loddebolten i timesvis!

Mvh.
Johnny



[Ine123]

Hei

Og da var hele kjøkkenbordet okkupert igjen...... minus jobbveska til kona

Mvh.
Johnny



[Sluket]

Jeg kan tilby en skikkelig arbeidsbenk, med antistatisk jordet topp, arbeidsstol og padde med 5 uttak i bytte for en slik preamp



[Ine123]

Hei
Siden du ikke hadde med jordet arm-lenke, så har du ingen deal
Ellers: Sitter å "gnor" meg gjennom en lengre bestilling til Mouser, samt en ny bestilling av noen ekstra kretskort fra Kina-land.
