Hei

UGS modulene er inngangstrinnet . De sitter montert på drivertrinnet, som igjen driver utgangstrinnet. UGS modulene er like til de som sitter på f.eks. XA200.5/8. Drivertrinnet er også det samme, + antall utgangs-fets er likt (72 stk. pr. amp.) Forsyningsspenningen dog er høyere, samt at den har en ekstra heathsinks pr side (fire isteden for tre), + åtte glattekondiser isteden for seks.

Her ser du XA200:

Her ser du UGS-modulet "plugget" inn i driver-modulet:

Det skal dog sies at driver-transistorene sitter montert på UGS-modulet, så ditt spm. er ikke helt feil . Driverkortet forsyner UGS-modulene med rett spenning, samt at det er her det meste av all regulering sitter





Mvh.
Johnny



[Sluket]

Grell kontrast til en TVC og en SIT-1...



[Ine123]

Hei

Give me a break, will you ???
Har mer en nok med "dansken ", om ikke du skal komme her også.....
Mvh
Johnny



[Sluket]

Jepp. Ser ut som om du har en skikkelig "Bromance" gående der.... hehe!



[Ine123]

Hei

"A bromance is a close, emotionally intense, non-sexual bond between two men" (Wikipedia)
Så da sover jeg trygt i natt ! (Gud bedre)

Mvh.
Johnny



[Ingeniøren]

Hei

"A bromance is a close, emotionally intense, non-sexual bond between two men" (Wikipedia)
Så da sover jeg trygt i natt ! (Gud bedre)

Mvh.
Johnny

Natt, det ser nå ut som du normalt legger deg på morgen kvisten



[Aurora]

Ingen kommer sovende til lykken .....



[gwrskien]

Det er godt at DU vet hva jeg egentlig spør om.. Takk for svar.



[Drossel]

Hei
Som sagt, jeg stiller den til utlån. Regner med at de fleste medlemmer her på sentralen vet hvordan man behandler HiFi, så det går nok greit
Gir beskjed når det er klart

Mvh.
Johnny

Ok hvornår kan jeg hente?



[Ine123]

Hvor: Hentes og leveres på min dør
Når: Gir beskjed her på forumet når det er klart.



[Ine123]

Hei

Da var (forhåpentligvis) den siste bestillingen av deler til slutt-trinnene sendt av gåre til Mouser . Snart en fattig mann ! Håper jeg denne gang har fått med meg det som mangler ? Har bestilt en del ekstra deler for å eksperimentere med CCS reguleringen

Power-supply'et fra USA er på plass på Tirsdag (etter hva PostNord sier). Dette blir helt nødvendig for å komme videre. Noen små-bestillinger fra e-bay er også unnagjort.

Litt musikk i natten:

Mvh.
Johnny



[Ingeniøren]

Hei

Da var (forhåpentligvis) den siste bestillingen av deler til slutt-trinnene sendt av gåre til Mouser . Snart en fattig mann ! Håper jeg denne gang har fått med meg det som mangler ? Har bestilt en del ekstra deler for å eksperimentere med CCS reguleringen

Power-supply'et fra USA er på plass på Tirsdag (etter hva PostNord sier). Dette blir helt nødvendig for å komme videre. Noen små-bestillinger fra e-bay er også unnagjort.

Litt musikk i natten:

Mvh.
Johnny

Bortsett fra at de skrek mer enn de sang.....finnes bedre versjoner av den låta, og så har jeg ikke sansen for mannfolk som farger håret



[Ine123]

Hei

Da ankom det brukte power-supply'et fra USA . Meget godt pakket inn i metervis med bobleplast i en stor eske. Pakket det ut, og satt input AC- selectoren til 220V AC . Startet det opp, og alt fungerer perfekt En vifte bak høres, men so what ? Dette power-supply'et er til utvikling og test, ikke en forsterker som skal stå i stua. Power'et er i "mint condition", vil jeg mene. Ikke en flekk, ikke en eneste skrape noe sted. Her har jeg til rådighet opp til 2 x 30V , 2A som passer perfekt til å jobbe med Pass clonene Hva mer kan man forlange for en tusenlapp ? Meget fornøyd med dette kjøpet

I morgen kommer det flere deler fra Mouser

Mvh.
Johnny



[Sluket]

Denne type utstyr er ikke skrekkelig dyrt nytt, og brukt så blir det som å stæla det! Bra handel.



[Ine123]

Hei

I og med at tusenlappen inkluderte frakt og alle importavgifter, så synes jeg ikke det var så gæli

Mvh.
Johnny



[Sluket]

"I've paid more to see chickens fuck..."


Det er de analoge instrumentene som drar ned.



[Ingeniøren]

"I've paid more to see chickens fuck..."


Det er de analoge instrumentene som drar ned.

Hver sin lyst

PS: Poweret så bra ut !



[Ine123]

"I've paid more to see chickens fuck..."


Det er de analoge instrumentene som drar ned.

Hver sin lyst

PS: Poweret så bra ut !

Hei

Det kommer i alle fall til å gjøre nytten, analoge metere til tross . Det som er viktig her, er at jeg kan begrense strømmen til det jeg vil Jeg slipper da en haug med sikringer i serie på forsynings-ledningene Jeg kan justere spenningen sakte opp, samtidig som jeg har satt en strømbegrensning.

Ellers var UPS på døra i dag, med deler fra Mouser Nå er "inngangskortene" komplette. Har også byttet ut et par kondensatorer på de, til Elna Silmic II.

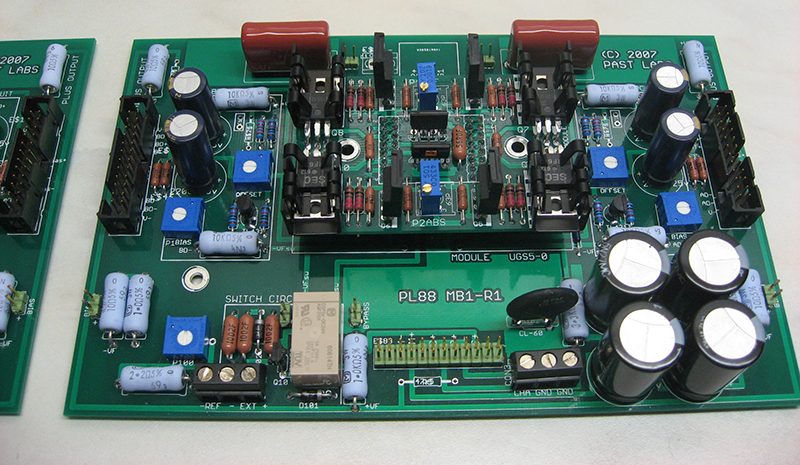

Slik ser de ferdige kortene ut:

Mvh.
Johnny



[inselwind]

Dette er av den type byggetråder en bare ønsker ALDRI vil bli avsluttet. En av mine absolutte favoritter under DIY



[gwrskien]

Helt enig!! Håpet mitt er at Johnny trenger høyttalere, diy platespiller, dac osv så tråden fortsetter i lang tid..



[Ine123]

En liten milepel

Hei

Først: Takk for hyggelige ord Alltid moro å få slike tilbakemeldinger ! Joda, dere blir vel ikke kvitt meg så lett, mye står igjen før et komplett Diy anlegg står ferdig.

En liten milepel i dag. For første gang ble det kjørt LYD i gjennom pre-ampen, og ikke bare sinustoner fra en tonegenerator. Den er nå lånt ut til en kar i Halden. Hva den skal bryne seg mot: Musical Innovation, MI 23 balansert.

Anlegget består av nevnte pre., Rougue Audio rør-sleder og ny-oppgraderte Response høytalere. Alt blir kjørt balansert. Jeg kjenner ikke høytalerne så godt, men dette låt slettes ikke så gale ! Først og fremst, null støy, god oppløsning, kontant og avslørende i forhold til kildemateriale. JEG skal ikke si så mye om lyden, men referer til eieren: " dette låter bra, like bra eller kanskje bedre enn min MI 23 ?" . Dette er hans ord, ikke mine.
Han skal lytte til den ukes tid, og gi meg en mer detaljert beskrivelse/inntrykk.

Fra nå i kveld:

Etter at den er ferdig testet hos han, blir det en tur til Armand for finjusteringer og målinger. Så blir det utlån igjen.

Mvh.
Johnny



[oks81]

Knall!!

Og Malmin preampene er IKKE av de simpleste!!



[Ine123]

Hei

Fant et bilde til fra kvelden:

Mvh.
Johnny



[roadrune]

Dæven, du må jo være masocist som har holdt på så lenge med ett så lekkert bygg, bare for å låne den vekk når du endelig har lyd



[Sluket]

Tegn på en GENUIN DIY entusiast. Når skaperverket er ferdig er det ikke så nøye lenger. Et audiofilt smykke av de skjeldne, inside and out.

SlukApprobert With a bullit!​



[KJ]

Jeg bøyer meg i støvet av min egen misunnelse og dilter etter med akklamasjonene - det er et helt enestående stykke arbeid.

mvh
KJ



[Ine123]

Hei

Da har jeg begynt å lodde inn utgangstransistorer . Men, fikk erfare (igjen) at min loddestasjon på 50W har for liten effekt til dette arbeidet. Disse kortene "suger" varme. Synes jeg fikk for dårlig opptrekk i gjennom-pletteringene. Ga meg derfor fort..... Låner med meg en større stasjon (120W) fra jobben i morgen
Kun tre av kortene blir loddet inn med samtlige utgangs-fets. Det fjerde får kun inn-loddet transer til CCS-reguleringen for fastsettelse av verdi på denne.
Når dette er klart, blir resten loddet inn. Blir mye step by step dette, men jeg tror jeg skal få det til, bare man tar alt veldig pent og rooolig

Mvh.
Johnny



[Ine123]

Hei

Det ble straks bedre med en 120W Weller loddestasjon Bare så synd at kvelden gikk med på å skru bremser på en Honda CRV.
Jeg hater å skru bil, men det må til, dessverre. Har heldigvis hjelp til dette, men man støter ALTID på problemer med gamle biler. Brukte to timer på å bore ut en fast-rustet styrepinne/glidepinne til den ene caliperen . Er det mulig at ting , kan til de grader ruste så godt fast ?? Er visst det

Rakk en stakkars rad, føre middagen og bilskruing

Mer bilskruing i morgen, og konfirmasjon på Søndag. Gleder meg allerede til neste uke, jeg !

Mvh.
Johnny



[E.H.]

En slik har jeg også boret ut, på en Audi, helt umulig å løsne.
Endte med å bore skjevt som jeg alltid gjør og nå slites bremseskiven skjevt, men det funker greit uansett.

Vi får håpe på bedre hell med bilen og mer byggetid fremover så vi får sett herligheten ferdig en gang.



[Ine123]

En slik har jeg også boret ut, på en Audi, helt umulig å løsne.
Endte med å bore skjevt som jeg alltid gjør og nå slites bremseskiven skjevt, men det funker greit uansett.

Vi får håpe på bedre hell med bilen og mer byggetid fremover så vi får sett herligheten ferdig en gang.

Hei
Ja, det er verste jeg har vært borte i, når det gjelder "fast-rusting" ! Glidepinnen røk tvers av når vi prøvde å vri på den, så vi boret et hull fra baksiden. Varmet opp rundt med propan-flamme, dæljet så løs med kjørner fra baksiden. To timer for å få den ut. Ny glidepinne, nye skiver og klosser i morgen

Mvh.
Johnny



[roadrune]

Ett lite tips her:

Sist jeg dro ut fastrustede glidere (også på en Audi), borret jeg ett hull midt i gliderene og gjenget med M6, deretter skrudde jeg inn en gjengestang og satte denne i skrustikka, så var det frem med glødelampa (føner går også men tar jo tid) og varme godt, for så å slå den rett ut med å slå på selve holderen, hele jobben var gjort på 10min

"Litt" off-topic men det var ikke jeg som begynte



[Ine123]

Hei

Da var Honda'n på veien igjen, nå med bremser ! Godt å få det ordnet. Nok off topic, tilbake til Pass klonene. Fikk loddet litt i kveld, så nå er utgangskortene til ett monotrinn ferdig. Mangler bare å lodde inn to motstander pr. kort. Verdiene på disse er ikke fastsatt ennå, her må det måles i kretsen, og lyttes. Kommer til å ligge et sted mellom 2R2 og 10R.

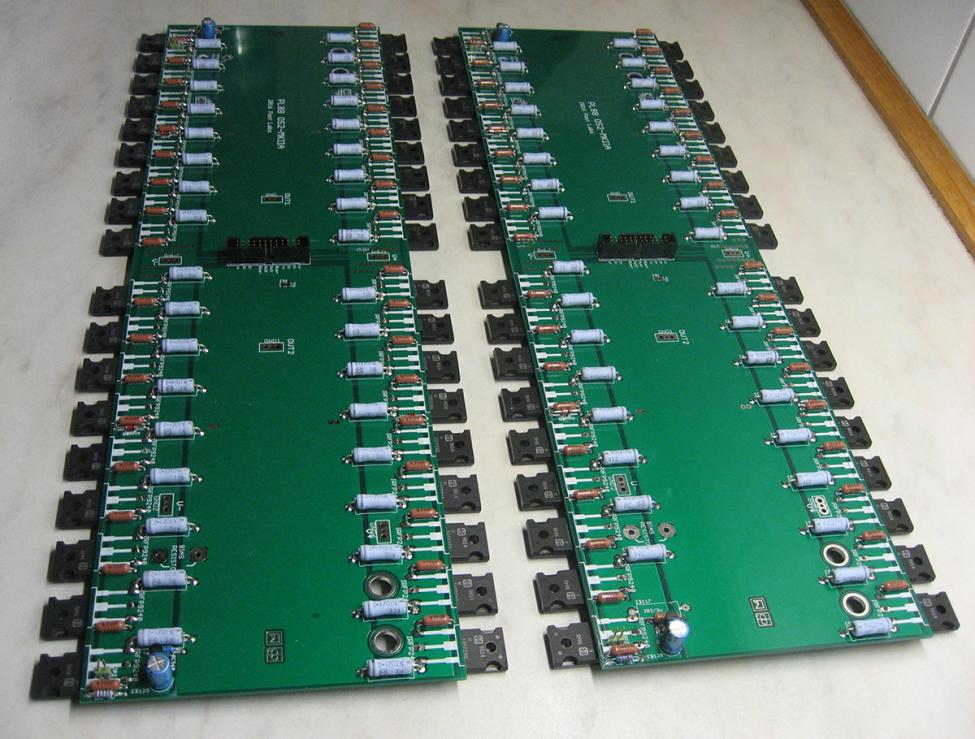

Utganger til ett monotrinn:

Driver å undersøker om å få satt bort bore/gjengejobben av ca. 150 stk. M3 hull . Håper dette løser seg

Mvh.
Johnny



[oks81]

Perler på snor!!
Det nederste bildet som viser blankt print var tøft!

Knalltøft!



[bambadoo]

Vurdert hardwiring



[Ine123]

Vurdert hardwiring

Hei
Med 70uM tykke kobberbaner på begge sider (se også bredden på de), så tror jeg det holder ! Holder det for Nelson, så holder det for meg

Mvh.
Johnny



[Ine123]

Hei

Litt om power-supply til disse ampene:

Hovedbryter (220V AC) 2 pol rocker switch, 220V AC/10A (Carling Technologies)
EMI -filter , 10A med innebygd sikring.
Trafo: 1500VA (Fra Hamar, så klart)
Likerettere: 8 x DSEP30-06A-ND
Glattekondensatorer : 6 x 50.000 uF/60V/95 C (Vishay/Sprague)
Softstart/DC/RFI filter : NewClassD SoftStart 230V

Disse ampene kommer til å bli VARME. Derfor kommer jeg til å sikre de litt ekstra med disse:

Termostater på 75 C som blir montert på hver sin heathsink ( to pr. slutt-trinn). Disse blir koblet på 220V siden, etter EMI filteret. Blir det for varmt, brytes 220V Ac.

Slik:

Mvh.
Johnny



[Ine123]

Hei
Da har jeg hentet min preamp etter første utlån. Jeg fikk også være med på en direkte sammenligning med Musical Innovation, MI 23 balansert.
De lyder ganske forskjellig, men dette lover meget bra ! Kommer tilbake med en utførlig lytterapport senere. Fant ut at jeg godt kunne redusere gain i UGS-modulene, her har jeg nok tatt litt mye i !. Dette er nå redusert. Hva dette kommer til å gjøre med lyden, finner jeg/vi snart ut

Har nå også montert input kondensatorer, i tilfelle tilkoblet kilde har et Dc-produkt på utgangen. Disse kan man by-passe med et rele i menyen. Blir snart en ny test i samme anlegg, for å se hva redusert gain har gjort med lyden. CMR er ikke justert ennå, dette må @ Armand ta for meg. Han skal også måle støy og forvrengning.
Men så langt, lover alt bra

Input kondiser montert:

Mvh.
Johnny



[oks81]

Redusert gain kan vel fort slå heldig ut på lyden?

Kjket at den fungerer bra!!



[Drossel]

Reduseret gain kan være ensbetydende med mere modkobling.



[oks81]

Reduseret gain kan være ensbetydende med mere modkobling.

Ja, men tror ikke det gjelder i denne sammenhengen.
