Sluk;
Takk for raus deling - det er så godt at det gjør vondt.
Det var fint, det vi hørte/såg og jeg kan garantere at det kommer noe JBL-kopi-rææl utover i livet.
Eller kanskje noe TAD-styggedom.....

MEN jeg må konse om det som er påbegynt når jeg får kapasiteten på plass igjen - det har jo vist seg at det går an å suge potente saker ut av eget bryst eller enda bedre - hvis man suger sammen med gode venner.

Likevel er det jo lov å drømmetegne litt i mellomtida....

Vi snakket om det i bilen på hjemveien - de monitorene som ligger på toppen av brettet i siste bildet er standard i mange kontrollrom - og bare sånne. Ikke rart at det går galt med kjøpemusikk innimellom.

BB



[Sluket]

Pøh... du smeller fort sammen et par JBL monitor kloninger kjenner jeg deg rett - før lunsj på lørdag så er vel treverket klart tenker jeg

077, 175 og 375 ligger her...



[LMC]

Juniors spiller fortsatt knall....113 Kg på sokkelesten



[Dåbbel J]

BB & Sluket på tur...........

Det er sånn som er fint og lese om her på både natta og morran!!

Dra oftere på tur dere



[Sluket]

Hehe.... takk for det! Vi får ta en "World Tour" i 2015



[Dåbbel J]

Men dem svære feite monitorene til JBL. det er skikkelig softporn, nesten så enn har lyst på sånt...

Så dere regner med en world tour på VestBredden.... jeg er imponert



[permorten]

Henger meg på det der Jbl studio monitor greiene- kjempetøft , har leeenge hatt lyst til å lage den modellen Jbl selv ikke lanserte med doble 2245 i bunn !

mvh per morten



[steinost]

Venter i spenning på mer bilder

Steinar.



[SannaX]

Herlig lektyre!



[Sluket]

Når kapittelet om godlyd, merkevarer & The American Dream skal skrives står JBL opp som et skikkelig fyrtårn i sakens anleding - ingen produsent har/har hatt en slik impact på flere tiår med både proff- og hjemmelyd som JBL.

Forøvrig henvises det til tråden

http://www.hifisentralen.no/forumet...-historie-uda-delige-komponentklassikere.html

som videreføres utover i vinter. Noe skal man jo holde på med for å holde varmen...



[janly]

Feite JBL monitorer er noe jeg også liker
Driver å spikker på et lite prosjekt hjemme om dagen. Skal først testes med nyrenoverte og remagnetiserte JBL 2441 i TAD kopi trehorn med JBL 2402 i topp. Fra 45 - ca 650hz blir det i første omgang Beyma SM115. Helt i bunn under 45hz skal JBL 2242 jobbe. Alt kjøres med aktiv deling.

Et lite bilde av prosjektet. 360 liter kasser, skal ha dobbel baffel i front. Ikke lett å snekre så lenge man har ni tommeltotter, ikke garasje eller bod og må stå ute



[Dåbbel J]

TØFFT !! Og masse kudos for at du da står på som du gjør... vi vil se flere bilder janly!



[SannaX]

Råtøft, Janly! Kan jeg spørre hvor du remagnitiserte 2441 og hvordan du "målte" at de trengte det? Har et par som skal i egen tjeneste snart nemlig



[janly]

Råtøft, Janly! Kan jeg spørre hvor du remagnitiserte 2441 og hvordan du "målte" at de trengte det? Har et par som skal i egen tjeneste snart nemlig

Aner ikke om de kan måle om de trengs å remagnetiseres. Kjøpte dem av Salesbaron (Tubejunkie) på Ebay. De selger en del renoverte JBL saker. Før de ble lagt ut for salg ble de renovert av "Guru and Legend" Mr. Sam Saye. Dette ble gjort:

This work includes the following steps and processes:

1.) Complete Dis-assembly

2.) Removal of any/all Corrosion, Rust, and Debris

3.) Professionally Re-plate Top Plate

4.) Replace Foam in Back Cap with Felt

5.) Replace and Upgrade all Hardware Screws, etc.

6.) Repaint Body with Matching Paint

7.) Polish and Lubricate Magnetic Surfaces

8.) Recharge Magnet

9.) Replace Term and Lead Wires as Needed

10.) Add New Gasket to Rear of Magnet

11.) Replace diaphragm with Original Early & CLEAN JBL 2441 Aluminum Diaphragm

12.) Fully Tested and Swept on Tone Generator for Total Confidence

DCR's: 8.6 / 7.6

Serial Numbers: 40946 / 41438



[oen]

Etter mange års irritasjon over uoriginale festeskuer til 2405 kom BB med 8 stk. originale JBL skuer importert fra statene fra en av sine kontakter.


Mange takk til Sluket som velvillig stilte med pickup truck for forsvarlig transport av skuene.



[LMC]

Janly is back with a vengeance!
kult!



[Sluket]

Har alltid skjønt at du hadde en skrue løs, oen - hele 8 stk. var dog i overkant av hva jeg regnet med!! Og selvsagt må slike klenodier transporteres i dertil egnet kjøretøy og ikke besudles i BMW, Porsche etc.



[Tittentei]

Dåbbel;
Du kan putte en Neutrik i baken på deg selv - her knuger vi på kronene og ødsler ikke!
Men likevel - har Neutrik noe annet enn Speakon - har de skru/bananterminaler?
Neutrik ruler i min verden - topp proffkvalitet uten sminke.
BB

Hvorfor ikke kjøre 4-polet SpeakOn? Neutrik NLT4MP-BAG / Speakon / Kontakter for panel / Kabler og kontakter / SpeakOn - Vi rocker ved prisene

Denne er dønn solid i metall. Bruker den sammen med 2-polede NL2FX med innvendige skruterminaler. Neutrik NL2FX - 2-polet speakon-plugg / Speakon / Kontakter for kabel / Kabler og kontakter / SpeakOn - Vi rocker ved prisene

Bedre sikring enn dette får du vel ikke, de takler mange amps også.

Du lodder rett på chassiskontakten eller bruker hunn-kabelsko i rød, grønn eller gul avhengig av tversnittarealet på kabelen din.

Prøv her Kabler og kontakter / SpeakOn - Vi rocker ved prisene


Om du skal ha bananterminaler bør du høre med Emo kommer sikker med ei kasse

Edit.. se på menyen på venstre side....

Har handlet hos dem flere ganger, bra service, tar typisk 3-4 dager fra bestilling til man får levert hos Posten såfremt det er lagervare (står lagerstatus på sidene deres). De sender ikke ut sporingsnummer, det er eneste minus, så man må vente til man får beskjed om at pakke er mottatt.



[permorten]

Feite JBL monitorer er noe jeg også liker
Driver å spikker på et lite prosjekt hjemme om dagen. Skal først testes med nyrenoverte og remagnetiserte JBL 2441 i TAD kopi trehorn med JBL 2402 i topp. Fra 45 - ca 650hz blir det i første omgang Beyma SM115. Helt i bunn under 45hz skal JBL 2242 jobbe. Alt kjøres med aktiv deling.

Et lite bilde av prosjektet. 360 liter kasser, skal ha dobbel baffel i front. Ikke lett å snekre så lenge man har ni tommeltotter, ikke garasje eller bod og må stå ute

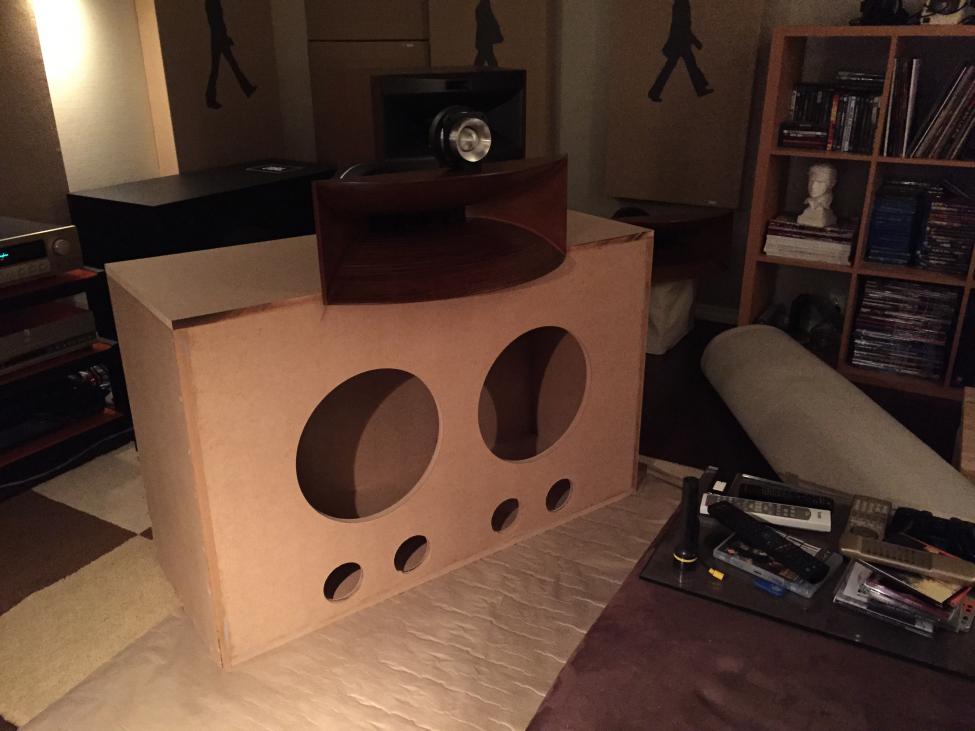

Vis vedlegget 290074

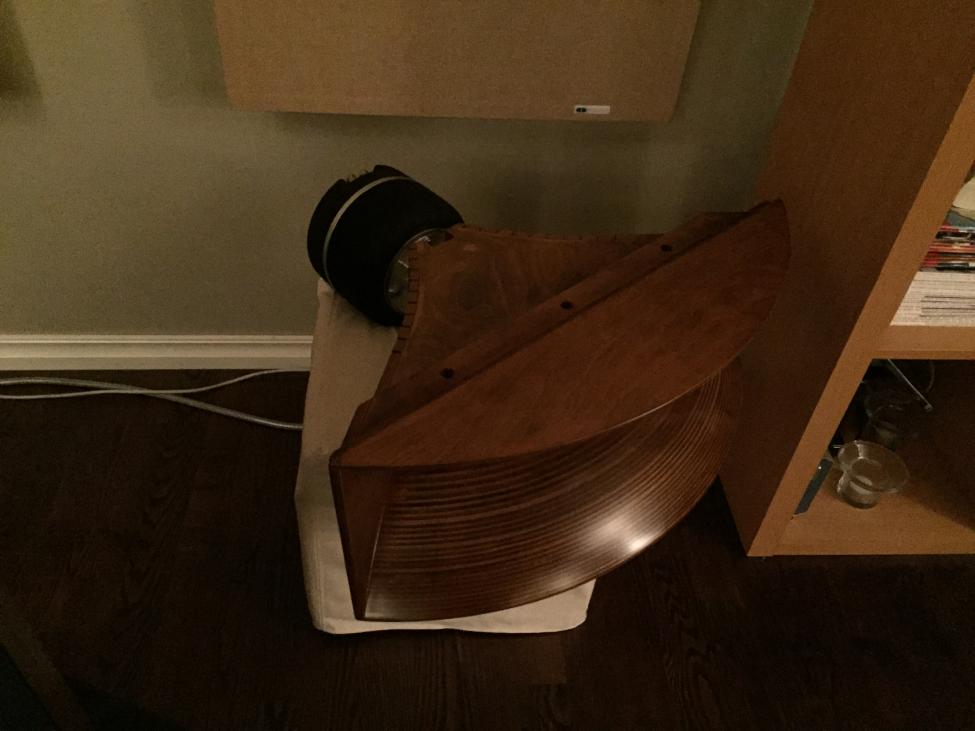

Vis vedlegget 290075

,

Beyma sm115 har noen fine data, har hatt de kikkerten over tid, har du bygget noe med disse før ?

mvh permorten



[Tittentei]

Etter mange års irritasjon over uoriginale festeskuer til 2405 kom BB med 8 stk. originale JBL skuer importert fra statene fra en av sine kontakter.


Mange takk til Sluket som velvillig stilte med pickup truck for forsvarlig transport av skuene.

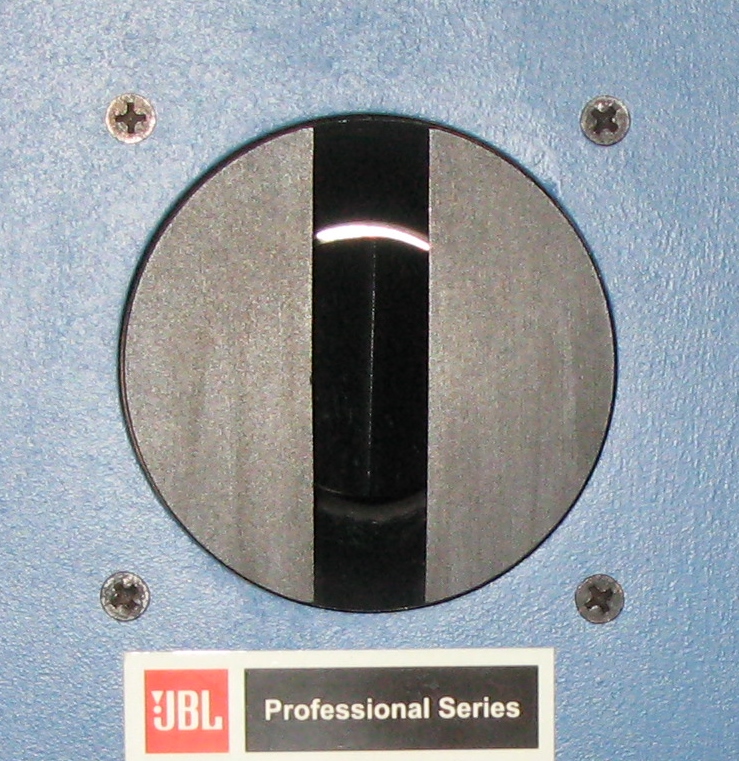

Vis vedlegget 290099

Nå som skruene er på plass kan du endelig nyte lyden mao? ;D

Ser bra ut!



[OB-BB]

Denne synes jeg vinkler godt til følelsen jeg satt da det ble pratet om gammel-fi i Oslo
- virket som at de hadde vært med på den samme reisa.......

https://www.youtube.com/watch?v=mo8EIasMmW8

BB



[Sluket]

Hvem kan de to småjævlene i dusjen ligne på..?



[SannaX]

Takk for svar, Janly. Skal bli spennende å følge videre dette!



[OB-BB]

Ja - to med samme dialekt....

Øyegodt;

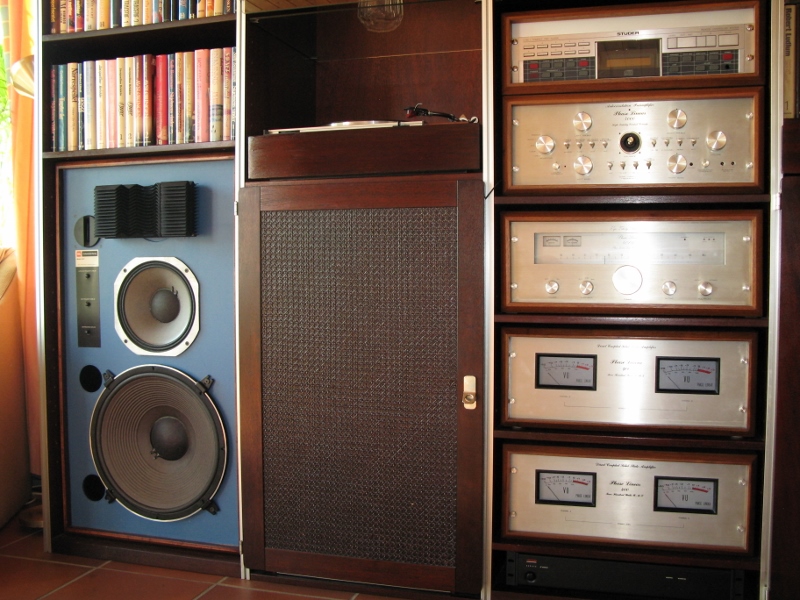

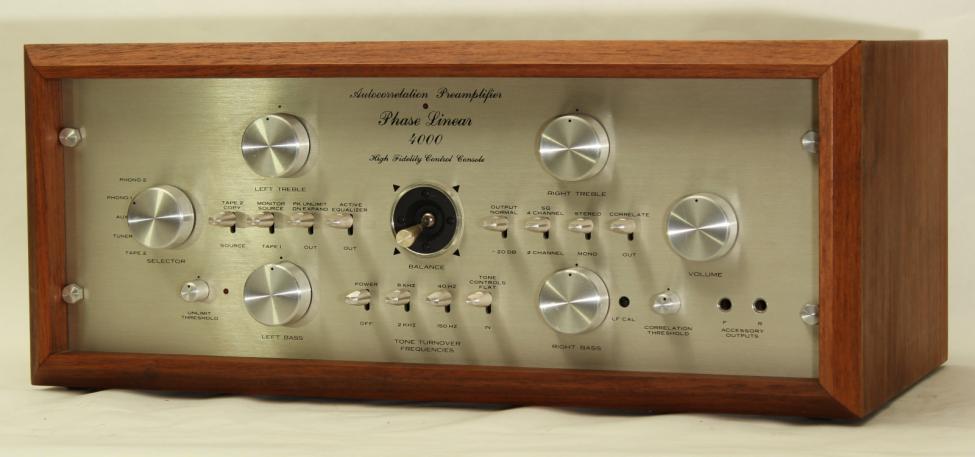

I alle fall så kom postmannen med noen bilder nettopp. Han ville jeg skulle sortere vekk noen men jeg finner ikke ut hvem, så jeg ber heller om tilgivelse i etterkant

BB



[Sluket]

Veckans runkmotiv - et slikt velutstyrt hjem som alle over femti burde ha!



[janly]

Feite JBL monitorer er noe jeg også liker
Driver å spikker på et lite prosjekt hjemme om dagen. Skal først testes med nyrenoverte og remagnetiserte JBL 2441 i TAD kopi trehorn med JBL 2402 i topp. Fra 45 - ca 650hz blir det i første omgang Beyma SM115. Helt i bunn under 45hz skal JBL 2242 jobbe. Alt kjøres med aktiv deling.

Et lite bilde av prosjektet. 360 liter kasser, skal ha dobbel baffel i front. Ikke lett å snekre så lenge man har ni tommeltotter, ikke garasje eller bod og må stå ute

,

Beyma sm115 har noen fine data, har hatt de kikkerten over tid, har du bygget noe med disse før ?

mvh permorten

Nei, jeg har i grunn ikke bygget så mye før, annet enn et basstårn ved hjelp av stikksag
Grunnen til at jeg prøver Beyma sm115 er for det første at jeg vil teste konseptet i mitt lytterom for å se om det spiller ok uten å kaste for mange kroner ut av vinduet. Og da ville jeg ikke kjøpe 4 stk TAD for så å finne ut at det ikke spilte ok. Disse Beyma'ene har utrolig fin og jevn frekvensgang (på papiret), høy følsomhet og koster ikke allverden. Leste om en kar som testet denne mot et par-tre JBL modeller samt TAD 1601 og mente den kom veldig godt ut av det - sett i lys av prisen. Planen er å bytte dem ut med TAD om konseptet passer i rommet.

Mvh
jan



[Dåbbel J]

Øyegodt;
I alle fall så kom postmannen med noen bilder nettopp. Han ville jeg skulle sortere vekk noen men jeg finner ikke ut hvem, så jeg ber heller om tilgivelse i etterkant

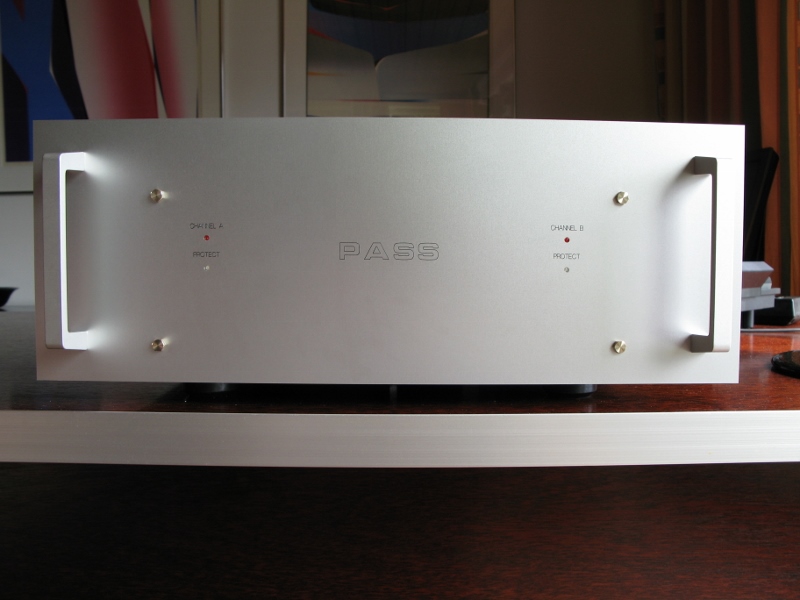

Vis vedlegget 290150





BB

Jeg tror det er en PASS som må bort...........
muligens med annen finish....



[oen]

Du mener jeg bør pakke ut denne?



[OB-BB]

Fikk gjort ferdig noen skråer til på skråveggene - ettertilpasning var unødvendig - det ser ut som at dette kommer til å funke bra.
Nå gjenstår noen skråer til og et-par, tre, fire deler, så kan jeg finére de brune flatene inni tutene, lage bunn- og topplatene male og til sluttferdigmontere. Haster litt nå iom at riggen på Loftet forsvinner over helga og nye elementer er på vei.

Litt øyegodt herunder

Tror forresten at det kommer noen nye innmeldinger til høyttalerbyggeklubben etter at vi prøvde med smarttelefoner inni horna
- noen hang skikkelig med gapet etterhvert.

BB



[Sluket]

Vakkert! Ser nesten ut som en T-baneundergang i miniatyr! Mangler bare litt tagging på veggene! Mellomgrått i kombinasjon med lyst treverk er alltid elegant.



[FredrikC]

Feite JBL monitorer er noe jeg også liker
Driver å spikker på et lite prosjekt hjemme om dagen. Skal først testes med nyrenoverte og remagnetiserte JBL 2441 i TAD kopi trehorn med JBL 2402 i topp. Fra 45 - ca 650hz blir det i første omgang Beyma SM115. Helt i bunn under 45hz skal JBL 2242 jobbe. Alt kjøres med aktiv deling.

Et lite bilde av prosjektet. 360 liter kasser, skal ha dobbel baffel i front. Ikke lett å snekre så lenge man har ni tommeltotter, ikke garasje eller bod og må stå ute

,

Beyma sm115 har noen fine data, har hatt de kikkerten over tid, har du bygget noe med disse før ?

mvh permorten

Nei, jeg har i grunn ikke bygget så mye før, annet enn et basstårn ved hjelp av stikksag
Grunnen til at jeg prøver Beyma sm115 er for det første at jeg vil teste konseptet i mitt lytterom for å se om det spiller ok uten å kaste for mange kroner ut av vinduet. Og da ville jeg ikke kjøpe 4 stk TAD for så å finne ut at det ikke spilte ok. Disse Beyma'ene har utrolig fin og jevn frekvensgang (på papiret), høy følsomhet og koster ikke allverden. Leste om en kar som testet denne mot et par-tre JBL modeller samt TAD 1601 og mente den kom veldig godt ut av det - sett i lys av prisen. Planen er å bytte dem ut med TAD om konseptet passer i rommet.

Mvh
jan

Er det denne vi snakker om? http://www.beyma.com/uploads/ftp/Fichas_Tecnicas/000000727.PDF

For meg ser det ut som en ca 7db søkke ved 350hz som strekker seg mellom 250 og 500hz. Dette bør være klart hørbart med mindre det korigeres i delefilteret.

Ser ikke denne bedre ut? http://www.beyma.com/uploads/ftp/Fichas_Tecnicas/000003702.pdf



[janly]

Feite JBL monitorer er noe jeg også liker
Driver å spikker på et lite prosjekt hjemme om dagen. Skal først testes med nyrenoverte og remagnetiserte JBL 2441 i TAD kopi trehorn med JBL 2402 i topp. Fra 45 - ca 650hz blir det i første omgang Beyma SM115. Helt i bunn under 45hz skal JBL 2242 jobbe. Alt kjøres med aktiv deling.

Et lite bilde av prosjektet. 360 liter kasser, skal ha dobbel baffel i front. Ikke lett å snekre så lenge man har ni tommeltotter, ikke garasje eller bod og må stå ute

,

Beyma sm115 har noen fine data, har hatt de kikkerten over tid, har du bygget noe med disse før ?

mvh permorten

Nei, jeg har i grunn ikke bygget så mye før, annet enn et basstårn ved hjelp av stikksag
Grunnen til at jeg prøver Beyma sm115 er for det første at jeg vil teste konseptet i mitt lytterom for å se om det spiller ok uten å kaste for mange kroner ut av vinduet. Og da ville jeg ikke kjøpe 4 stk TAD for så å finne ut at det ikke spilte ok. Disse Beyma'ene har utrolig fin og jevn frekvensgang (på papiret), høy følsomhet og koster ikke allverden. Leste om en kar som testet denne mot et par-tre JBL modeller samt TAD 1601 og mente den kom veldig godt ut av det - sett i lys av prisen. Planen er å bytte dem ut med TAD om konseptet passer i rommet.

Mvh
jan

Er det denne vi snakker om? http://www.beyma.com/uploads/ftp/Fichas_Tecnicas/000000727.PDF

For meg ser det ut som en ca 7db søkke ved 350hz som strekker seg mellom 250 og 500hz. Dette bør være klart hørbart med mindre det korigeres i delefilteret.

Ser ikke denne bedre ut? http://www.beyma.com/uploads/ftp/Fichas_Tecnicas/000003702.pdf

Nix, det er ikke SM-115K, men den nyeste og forbedrede versjonen av SM115N. Slik ser den ut:
http://www.beyma.com/uploads/ftp/Fichas_Tecnicas/000003818.pdf



[permorten]

Feite JBL monitorer er noe jeg også liker
Driver å spikker på et lite prosjekt hjemme om dagen. Skal først testes med nyrenoverte og remagnetiserte JBL 2441 i TAD kopi trehorn med JBL 2402 i topp. Fra 45 - ca 650hz blir det i første omgang Beyma SM115. Helt i bunn under 45hz skal JBL 2242 jobbe. Alt kjøres med aktiv deling.

Et lite bilde av prosjektet. 360 liter kasser, skal ha dobbel baffel i front. Ikke lett å snekre så lenge man har ni tommeltotter, ikke garasje eller bod og må stå ute

,

Beyma sm115 har noen fine data, har hatt de kikkerten over tid, har du bygget noe med disse før ?

mvh permorten

Nei, jeg har i grunn ikke bygget så mye før, annet enn et basstårn ved hjelp av stikksag
Grunnen til at jeg prøver Beyma sm115 er for det første at jeg vil teste konseptet i mitt lytterom for å se om det spiller ok uten å kaste for mange kroner ut av vinduet. Og da ville jeg ikke kjøpe 4 stk TAD for så å finne ut at det ikke spilte ok. Disse Beyma'ene har utrolig fin og jevn frekvensgang (på papiret), høy følsomhet og koster ikke allverden. Leste om en kar som testet denne mot et par-tre JBL modeller samt TAD 1601 og mente den kom veldig godt ut av det - sett i lys av prisen. Planen er å bytte dem ut med TAD om konseptet passer i rommet.

Mvh
jan

Overrasker meg ikke at de der klarer seg bra mot både jbl og tad, flott prosjekt som jeg håper du får til å fungere etter hensikten, takk for at du deler info !
mvh per morten



[Sluket]

Nei, masurbjørk er ikke porno, det er elegant og vitner om langt fremskredet god smak! Men bjørka må være Halal selvsagt



[Sluket]

Fugleøyevarianten er også cool hvis en får tak i den.



[OB-BB]

Som alltid så er du tidlig ute med gode svar, Sluket - her er spørsmålet (gikk litt galt i redigeringa istad !);

Vurderer om jeg skal bruke amerikansk nøtt eller masurbjørk inni tutene

Kanskje masurbjørk blir litt porno?

BB



[OB-BB]

Fugleøyelønn

ikke styggeste kandidaten heller ..... jamere i bildet enn masur.

Tror jeg må gå for noe lyst, noe - dybdevirkningen blir fetest da - har litt liggende av i alle fall bjørk, så vi får se.

BB



[Sluket]

Dybdevirkningen i fugleøye er knallfin, enten du oljer eller lakker. Minner om 3D effekten du ser i f.eks norsk skifer som slepet Pillarguri etc.



[OB-BB]

Faen - du holder meg gående med fremmedordene dine
- er kanonsikker på at du visste at jeg kom til å google Pillarguri
- nå vet også jeg hva det er!

Ellers så har jeg gjort om småhøyttalerdesignet betraktelig.
Har to og en halv kvadratmeter sjumillimeters mahognyrotfinert kryssfinér liggende som skal inngå i disse prosjektene.
Bildet viser tørr finérflate - sammenlikn senere når dette har blitt høyttalere og treverket er oljet eller lakkert

- er for øvrig litt i tvil om dette også blir litt for porno.....

BB



[oen]

Inni tutan

Bruk noe lyst uten formye mønster, da ser ikke så store ut.
