Prosjekt hytteanlegg "off grid hifi"

[Hornlyd]

Nettopp. Måler greit, låter topp. En shabby hyttehøyttaler. Gir den ett toppstrøk med Jotun Dempet Sort.

I mellomtiden bygger jeg:

1) Dali 104 all out med beryllium

og

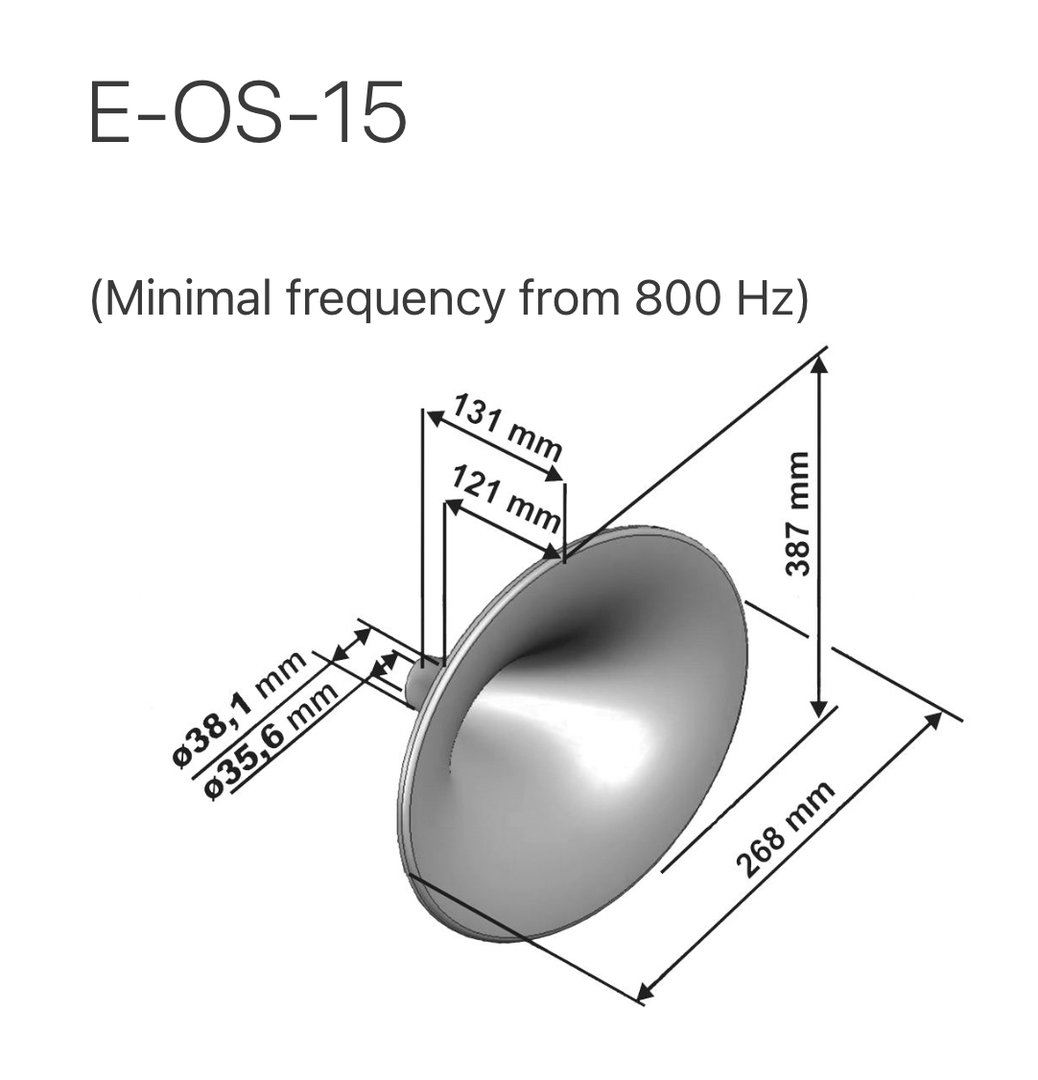

2) Seas FA22 fulltonen med avskjært wizzercone i et lavt/bredt foldet MLTL kabinett med E-OS15, JBL2451 storformat med Aquaplas membran delt ved 800 Hz

og

3) Impulse H6 klone snudd om bred og grunn med 18Sound XT120/nd1020 og ur-C17wh-00 med reint papirmembran uten coating (veldig lettdreven)


ehhh, dette var kanskje mere lagerlista

men Dali104 beryllium står for tur



[Hornlyd]

Jeg forslår å legge 10mm lydfelleskum på fronten. Det fungerer som pakning og elementene blir «forsenket« i skummet. Det tar også kantdiffraksjon.

Plastazote 10 mm

www.ljudia.no

Johan-Kr

Godt forslag men trengs det når det måler og låter bra?



[Torvbakkane]

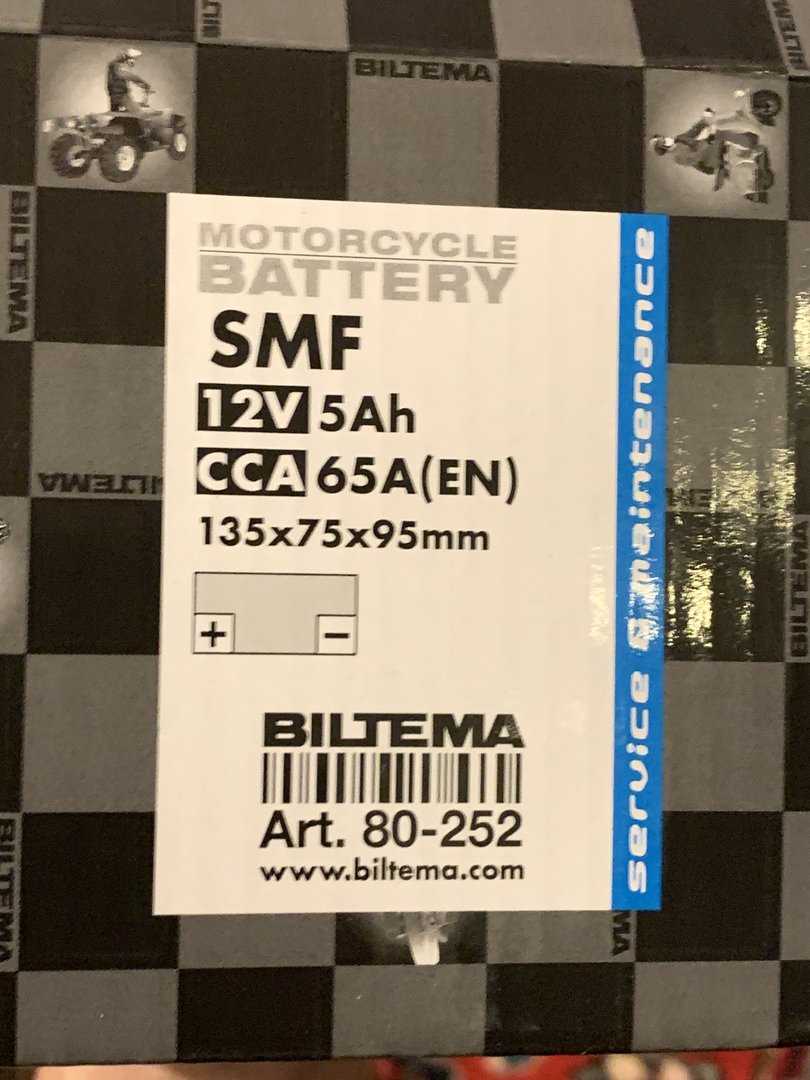

12 volt mopedbatteriet jeg kjøpte på Biltema måler 8 volt med multimeter DC.

Da kommer det naturlig nok ikke lyd fra t ampen.

Har brukt det kanskje 30 minutter siden jeg kjøpte det for noen mnd siden.

Får heller ikke ladern igang?

Noen som vet råd?

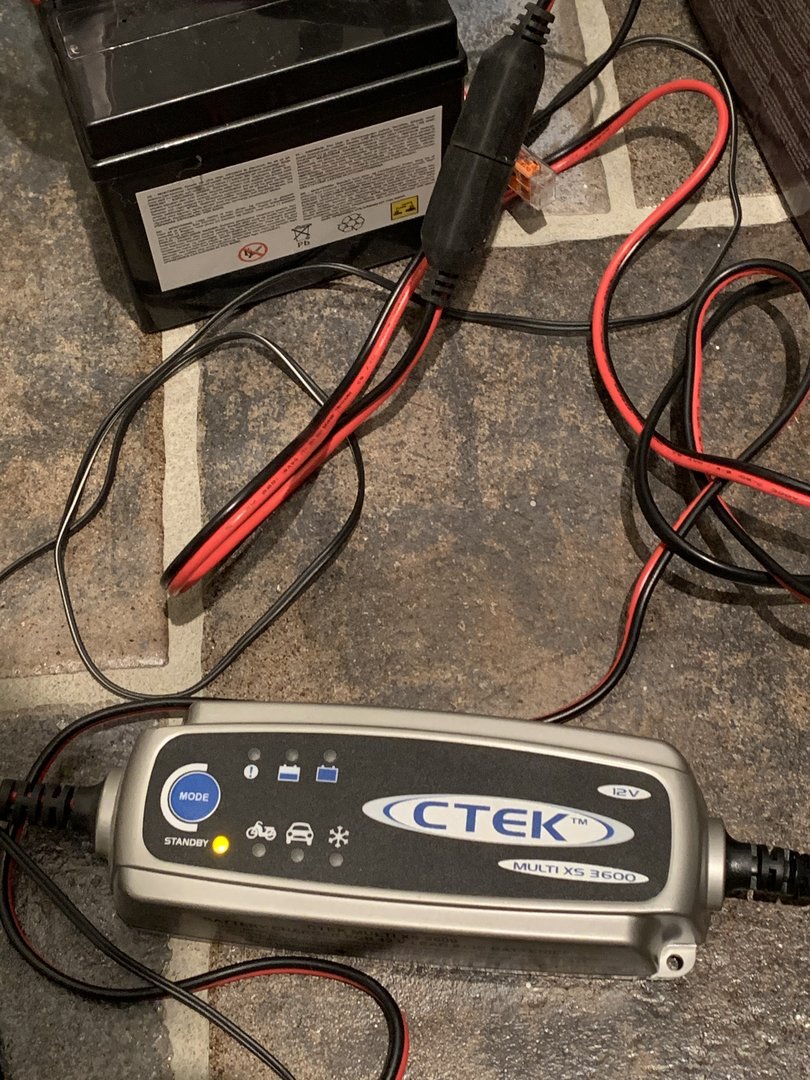

Vis vedlegget 688482

Hei Hornlyd,
Hvis lading med laderen fortsatt ikkje fungerer for deg så sjekk også skjøtekontakt på ladekabelen. Har sjøl vert utsatt for to CTEK ladere som hadde dårleg kontakt i den skjøten med resultat ingen lading.
Ellers spennende og sjå ka du holder på med, intressant prosjekt du holder på med

mvh
Helge



[Hornlyd]

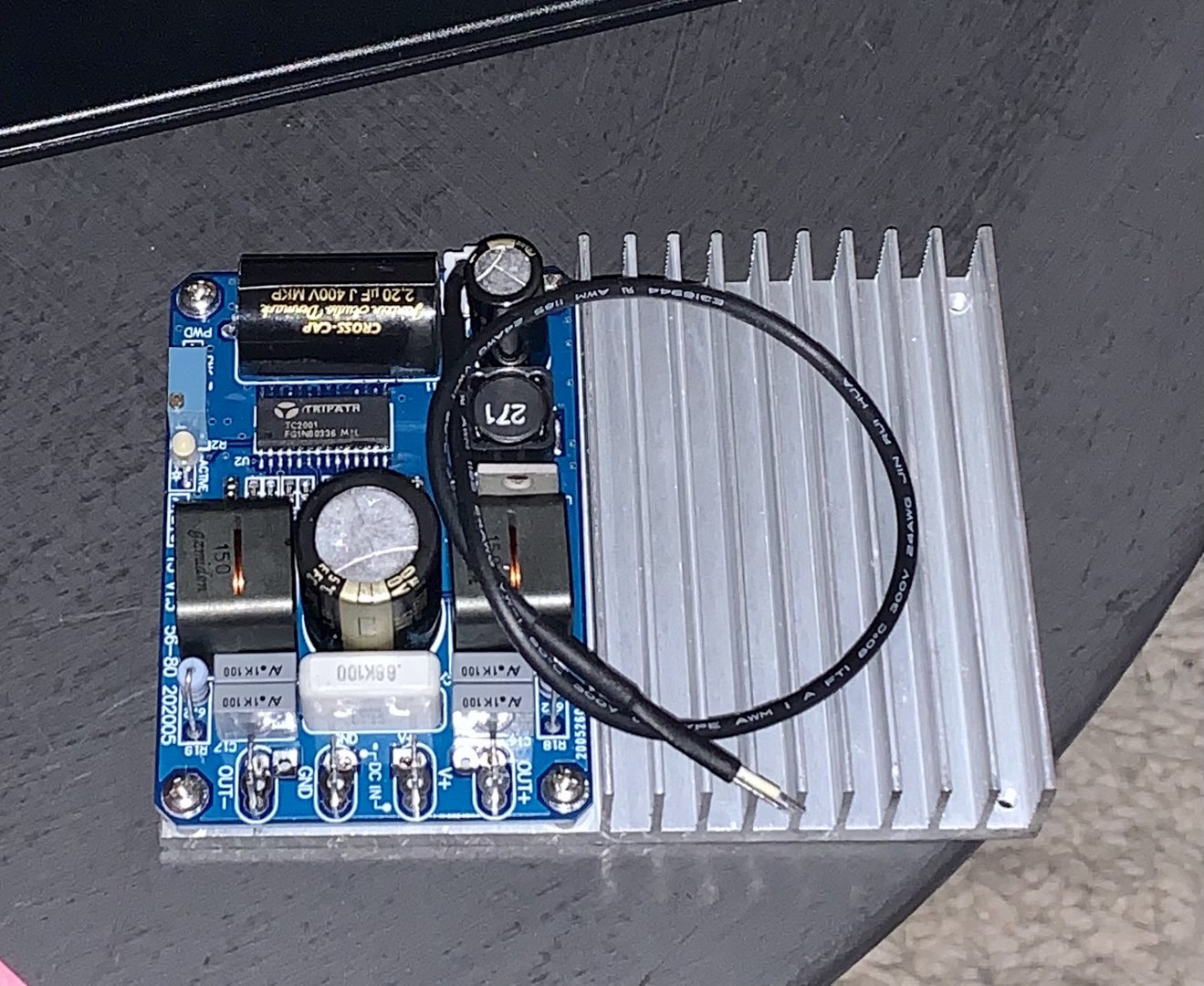

Fikk monoblokkene i posten nå. (Og et par blå ALPS)

Mest forseggjorte T-ampen jeg har sett.
To sånne små tasser gir eierglede.

Hifimediy T3 mono TK2050 amp, Jantzen caps - Hifime Audio

2X300W@4OHM TK2050: TC2000 + STA516

hifimediy.com

Har litt hel ved med ekte wenge liggende. Kanskje lage en liten Akkufeis lookalike?



[Hornlyd]

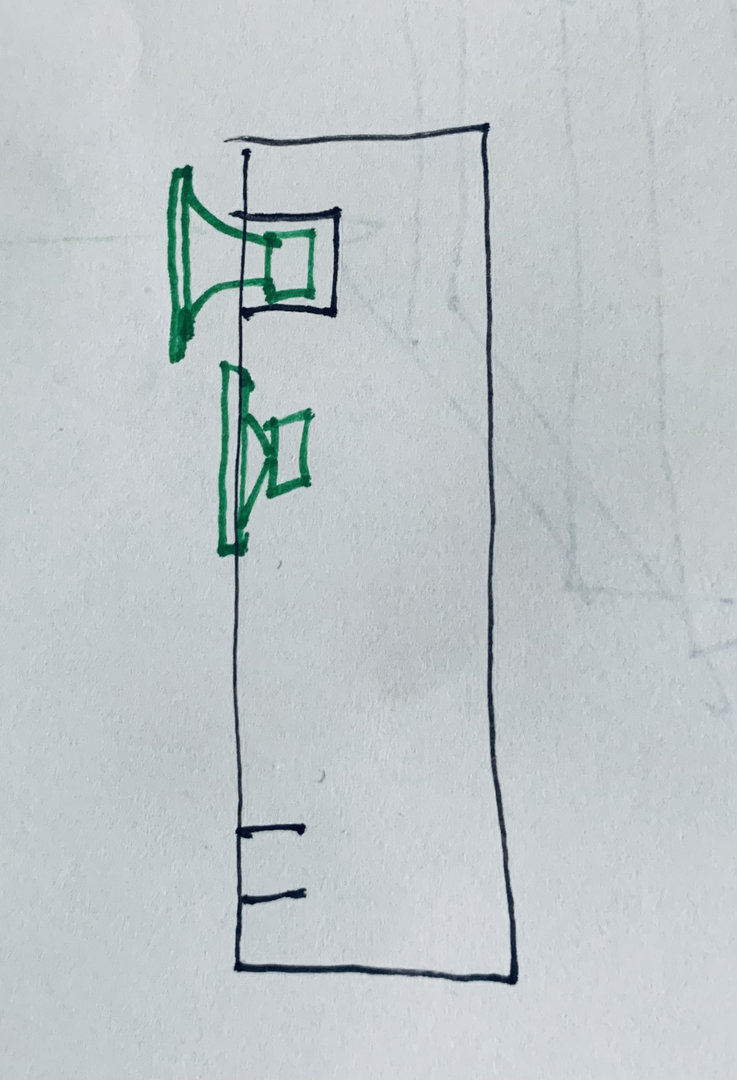

Driver parallelt og drodler rundt E-OS15 med JBL 2435hpl beryllium og Seas FA22RCZ i et foldet MLTL kabinett som er ca 50 cm bred, 35 dyp og 60 høy delt ved 800-1000 Hz.

Er jeg modig skjærer jeg av wizzerconen med tapetkniv.

Men jeg har enda ikke skjønt hvordan jeg folder en MLTL:

How do i fold a MLTL

If i have MLTL i like. How do i fold it? I understand that the volume should be the same and that the c/c of the driver and port should have the same distance from the top and bottom inside. But what about the length? And can i place the port on the side or even one on each side?

www.diyaudio.com



[Hornlyd]

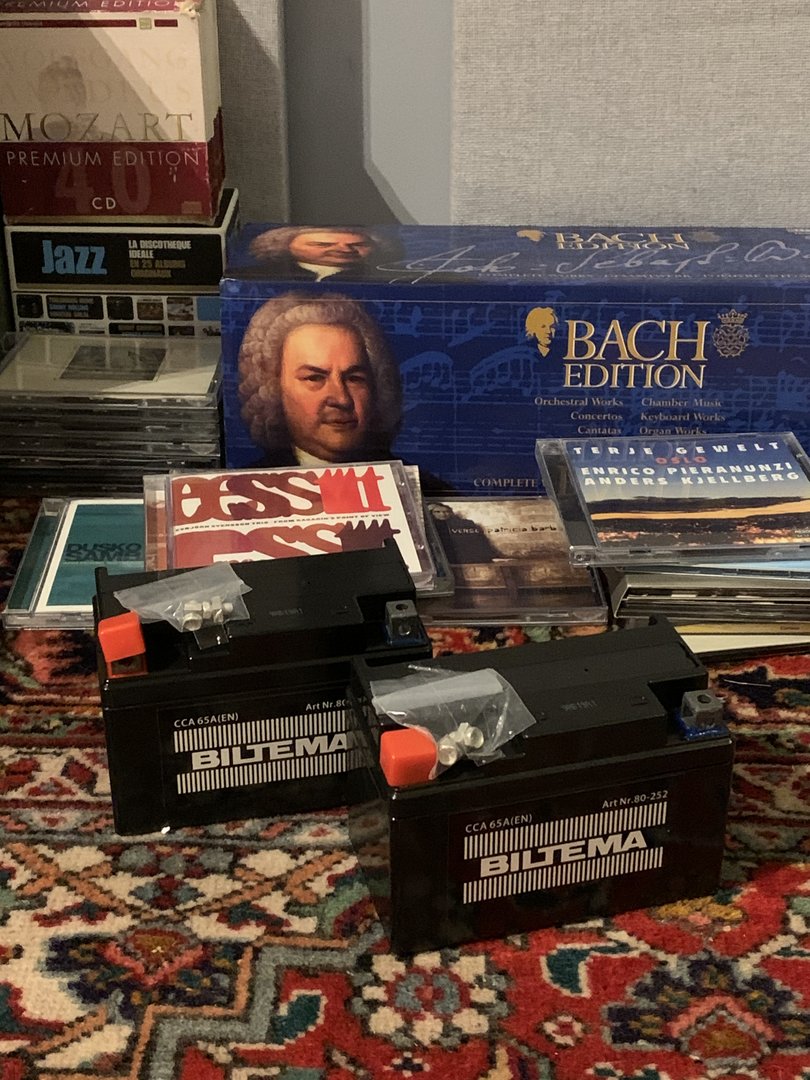

Ellers bytta jeg inn Biltema batteriet, fikk tak i to nye.

Lager en seriekobla 2 oppladbar psu som gir 24 volt til hytte-monoblokkene.

Dual-moped edition:



[Hornlyd]

Leser litt om Seas FA22RCZ på diyaudio:

Seas FA22RCZ full range project

Incidentally how do you find the SEAS FA22RCZ for use in open baffle, compared to other drivers such as Fostek etc? My own experience is that the FA22RCZ does a pretty goob job with bottom end, better than the Fostex and most of the others. For this reason it is one of the few FR's that I have...

www.diyaudio.com

Pga størrelse og proporsjoner så blir det basssrefleks på meg.

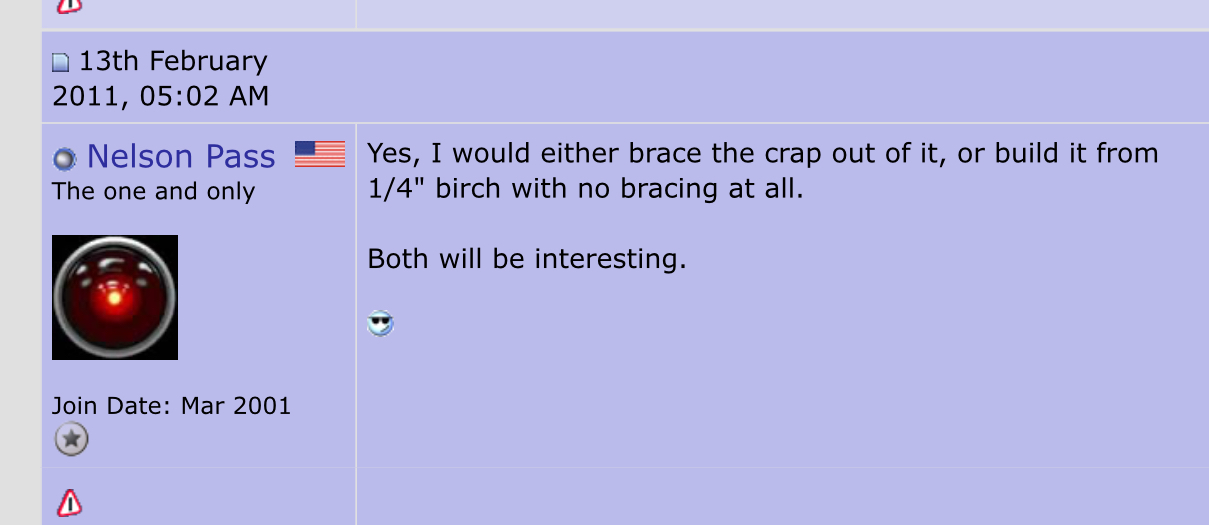

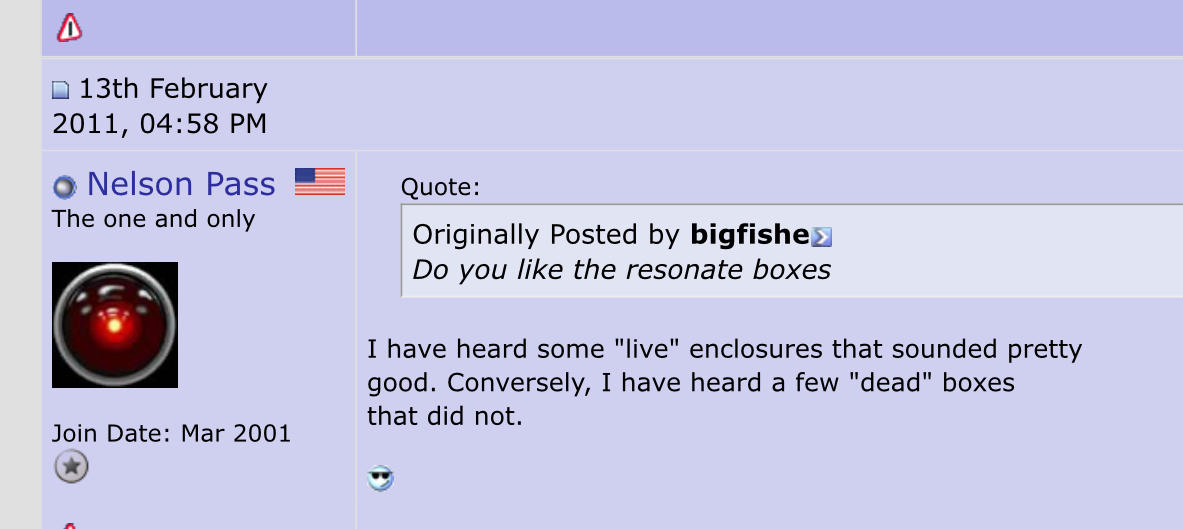

Interessant kommentar fra Nelson Pass om kabinett:

o



[Hornlyd]

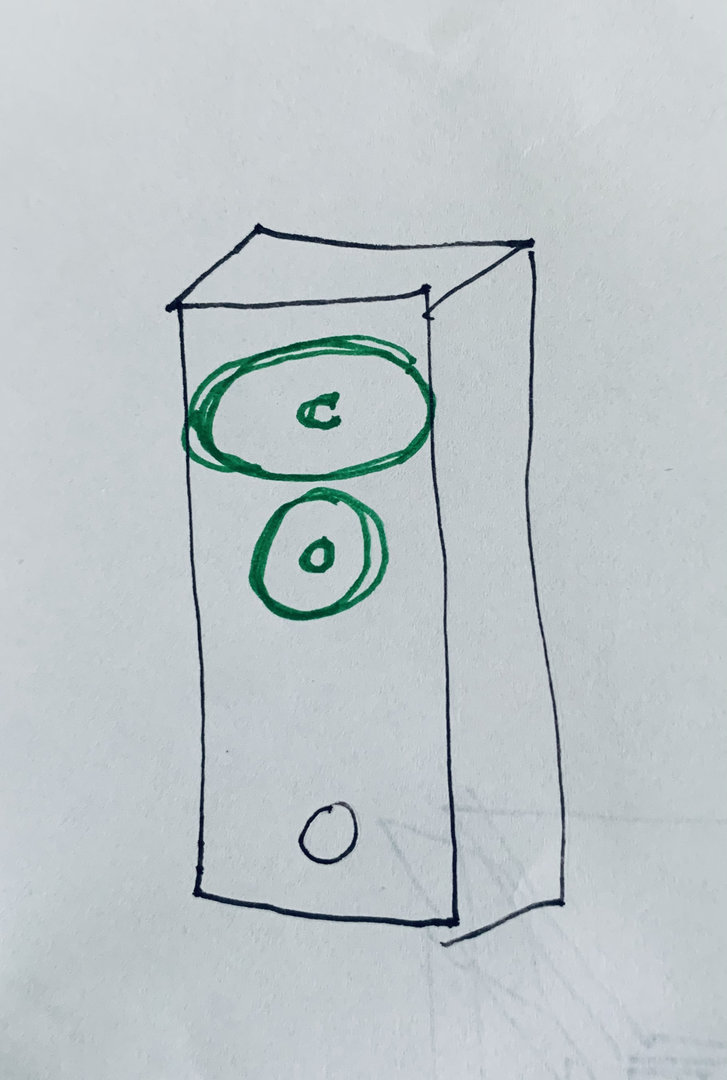

Skulle være mulig å lage et ressonnerende kabinett som er 100h, 39b, 24d på 70-75 liter av tynn kryssfiner eller spon.

Både E-OS15 og JBL2435hpl (beryllium) takler 800 Hz. (Drivern brukes i tidligere generasjon K2 ved 800 Hz)



[Hornlyd]

Tilbake til Dali 104

Da er beryllium montert



[ArneM]

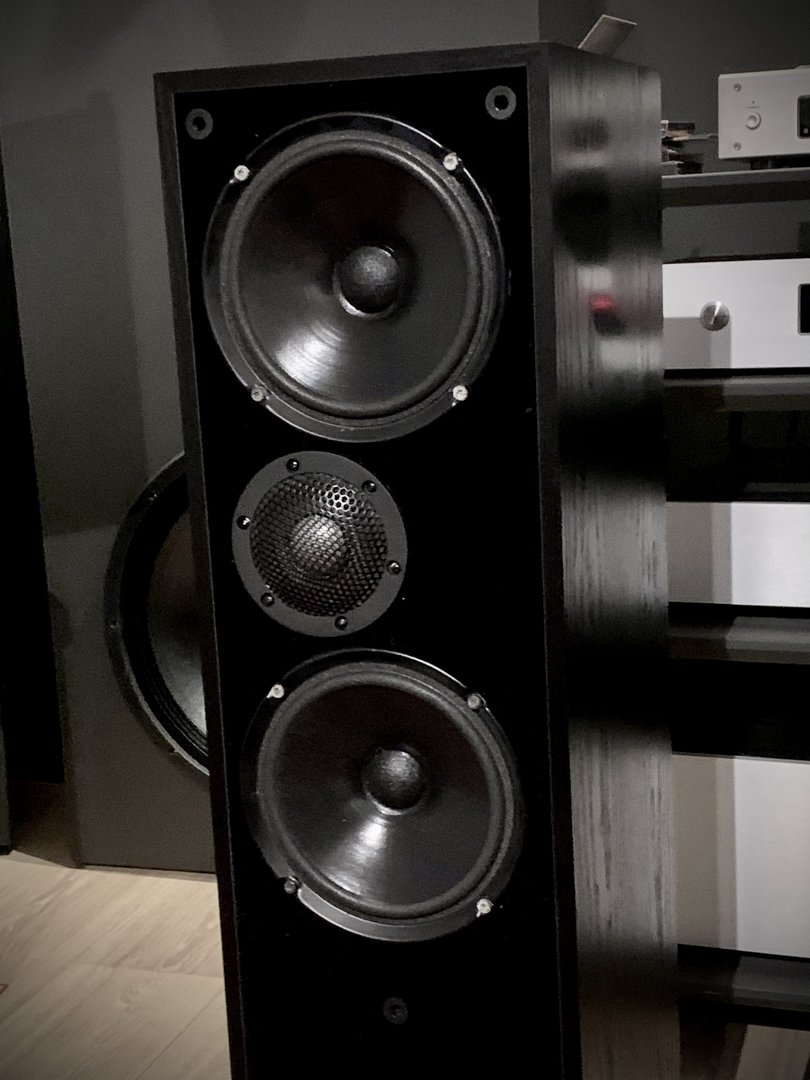

Norges hotteste 104



[cbarth1]

Fy flate, du er rå! Du skulle nesten sendt ett bilde av det der ned til Dali.
Seriøst, når du får de opp og går så har jeg VELDIG lyst til å høre dem om det skulle være mulig.



[Hornlyd]

Da må vi få filteret på plass først



[Hornlyd]

Tenker litt på dette med kabinett og det Nelson Pass sa som jeg la inn i innlegget lenger opp: 6 mm kryssfinerkabinett uten avstivere!

Har jo horn og er også glad i åpen baffel klangen. Det låter så luftig og åpent.

Vanlige kjøpehøyttalere låter som oftest dempet og tett i sammenligning.

De sorte bassreflekskassene jeg lagde lenger opp i tråden med demping og avstivere låter veldig bra og stramt men alllikevel ikke så livlige/luftig som jeg ønsker.

Jeg synes Dali 104 låter bra til å være bassreflekskasser. Er det fordi sponkassene synger litt med da?

Har ikke satt meg inn i ressonerende tynnveggede kabinetter som Harbeth etc.

Hvordan lager man sånne kabinetter?

Hvilke frekvensområder prioriterer mest på tynnvegg? Jeg skal som nevnt dele Seas FA22 ved 800-1000 Hz mot hornet.


Får lese litt her: https://www.grahamaudio.co.uk/technology/cabinets/



[sofferud]

Kryssfiner type tynn kan være kult. Her karlsonator, med melaminsvamper som innvendig demping.



[cbarth1]

Poenget er å få egenresonansen så langt ned som mulig, så langt bort fra frekvensområdet som stemmeleiet ligger i som mulig. Men går man "over-the-top" så vil man miste en del bassenergi. BBC brukte vel 9mm på de fleste modellene og 12mm på de største.
Spendor er vel de som har mest erfaring på dette i dag, de forsker mye det og produserer for mange av de andre thin-wall produsentene også. Men Spendor og Harbeth har gått over til mdf.

Derek Hughes som ofte blir hyret inn som designer er stor tilhenger av kryssfiner og løse front og bakplater. Han har designet alle modellene til Stirling og Graham. Han hjalp også en viss mr Shaw med å komme i gang når han tok over en annen godt kjent britisk høyttalerfabrikk.



[Hornlyd]

Når jeg skal dele ved 800-1000 hz så kan jeg vel spandere på meg 12 mm da?

Glattkanter inni kabinetttet foran og bak som front og bakplate skrus i mot? Med eller uten pakning?

Asfaltplater eller ikke? Hvis ja, 3 mm som Biltema har?

Dempeskum, syntetisk ull eller saueull?

Bak eller frontmontert bass?

Hornkrybben på toppen, skrus fast eller ligge oppå en plate/sokkel med gummiknotter under?

Føtter på kassene?



[Hornlyd]

Originalskruene var oksiderer. Satt inn nye sorte skruer:



[Hornlyd]

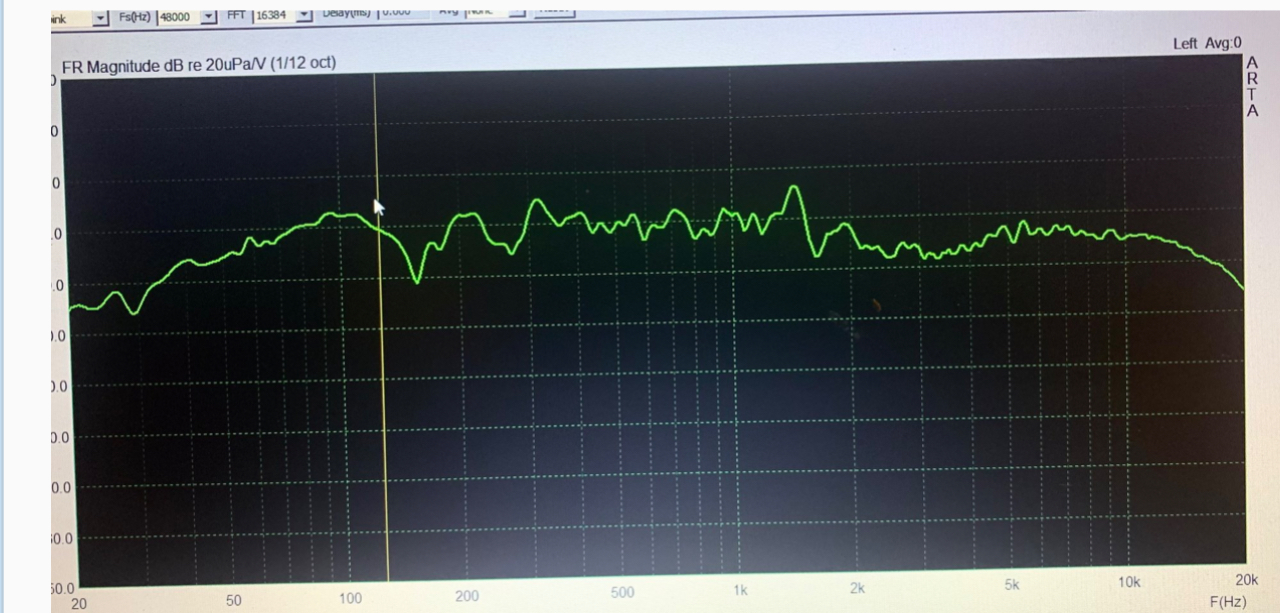

Lekt litt med filter.

På bassene først eget, så original til slutt cbarth1 sitt som gjør alt penere og i tillegg gir en slakt fallende target kurve. Bravo.

Diskantene har jeg prøvd mye forskjellig på og de er ikke uten videre enkle. Skal leke litt med cbarth1 sitt tredjeordens filter og her må jeg også inn med L PAD for denne drivern er det voldsomt futt i.

Med dette resultatet så får jeg en kraftig dipp med motsatt polaritet.

So far so good. Måler og lytter fortsatt i mono. Hører hvertfall at diskanten har syk kapasitet og detaljering. Her er det dynamikk og faktisk ikke så tynn lyd som jeg er vant til fra domer.



[Hornlyd]

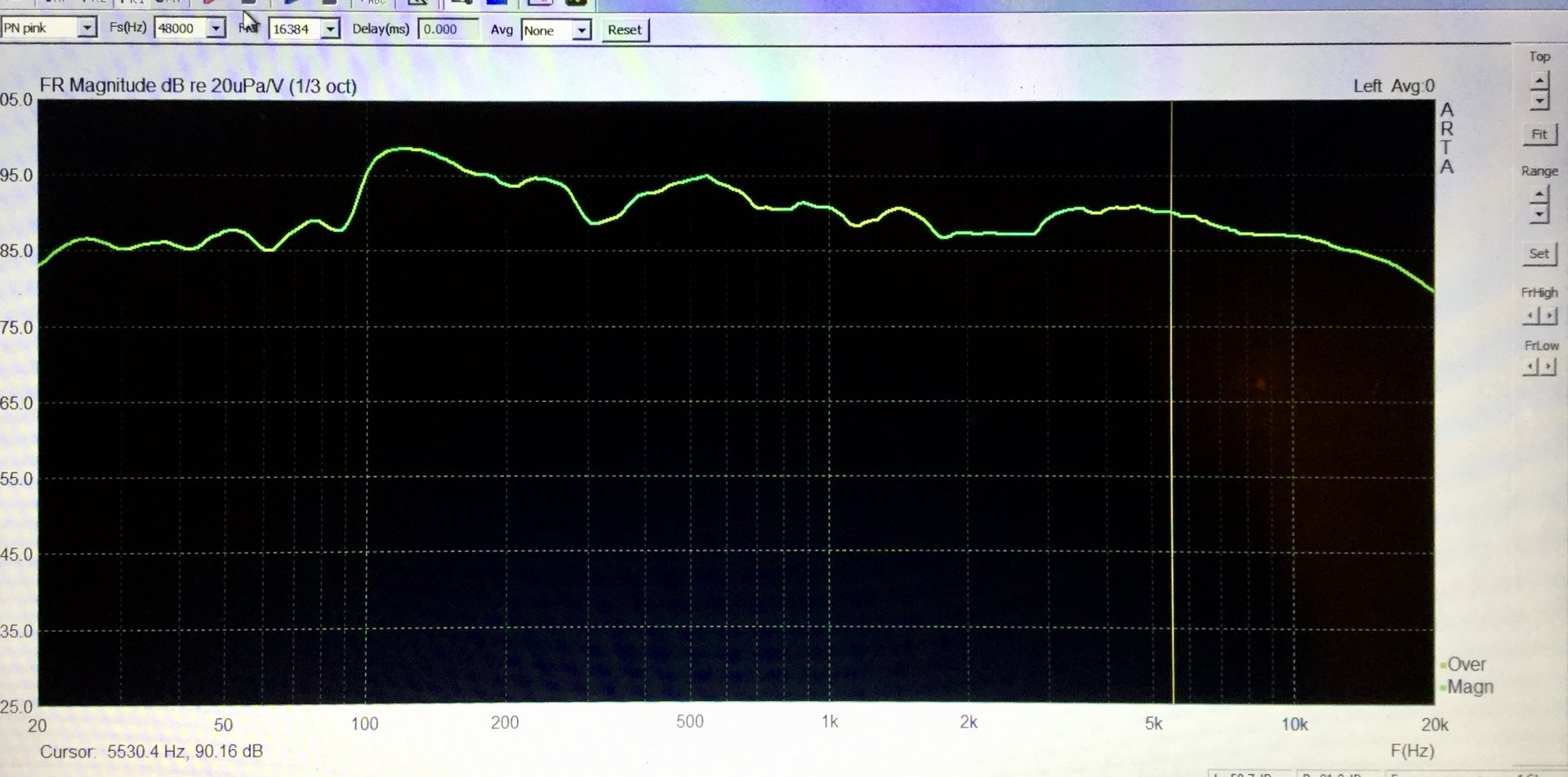

Sånn er det nå, ikke skikkelig 3 dB summering enda:



[Hornlyd]

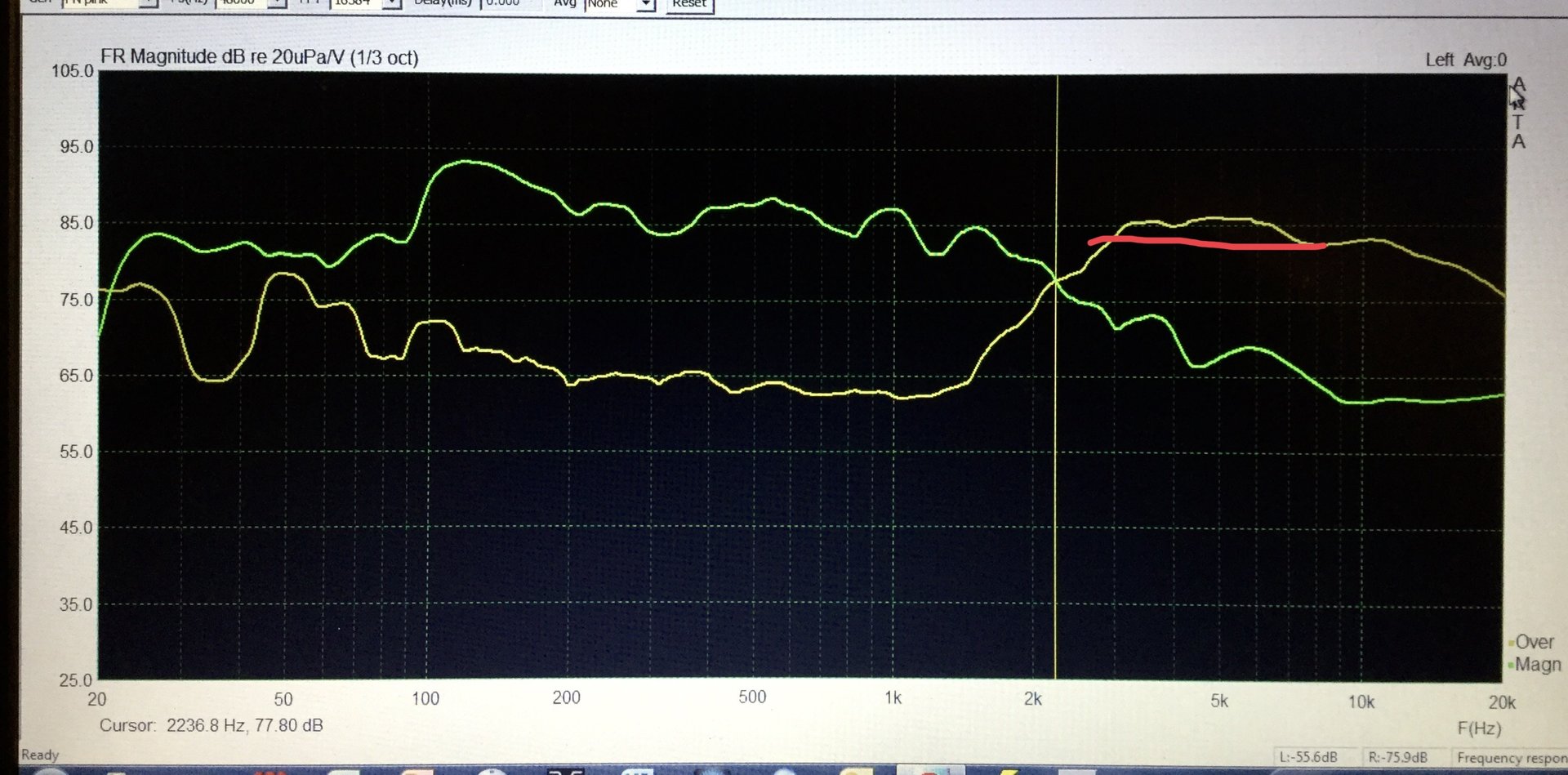

Dette området må dras ned. Fiklet litt med sugefilter men fikk det ikke til.

Selv om berylliumsdiskanten tåler 1300 Hz høypass så skaper impedansepeaken problemer. Den liker seg best over 2K.



[Hornlyd]

Original Dali 104 med 10 dB mellom strekene:



[Hornlyd]

Tilbake til beryllium edition. Jeg må dempe her. Ikke så lett dette. Får kanskje tid en liten time onsdag kveld.



[Hornlyd]

Kjekk kalkulator:

Sound Frequency and Wavelength Calculator • Acoustics — Sound • Online Unit Converters

This calculator determines the wavelength of a sound (only sound!) if its frequency and the speed in the medium are known. It can also calculate the frequency ...

www.translatorscafe.com



[cbarth1]

Ikke lett å dra det området ned uten å kuke til fasen ganske kraftig.
Nå vet jeg ikke hvordan filteret til diskanten ser ut, men prøv enten med litt større verdier der for å dele den lavere.

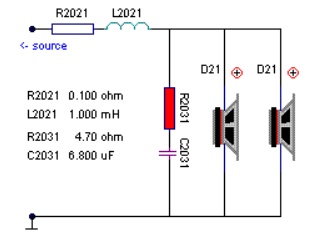

Eller prøv Troels Gravesen's mk3 filter på bassene (de er delt litt høyere)



[Hornlyd]

Diskant høypass er akkurat det tredjeordensfilteret du sendte meg. Pluss en Lpad på 2,7 / 1,5 ohm

lekte meg litt med sugefilter i tillegg men det ble bare rot’

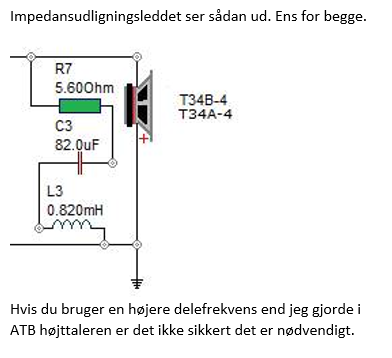

har mailet Troels Gravesen og spurt pent om verdiene han har brukt i sin Bliesma T34b konstruksjon.



[Hornlyd]

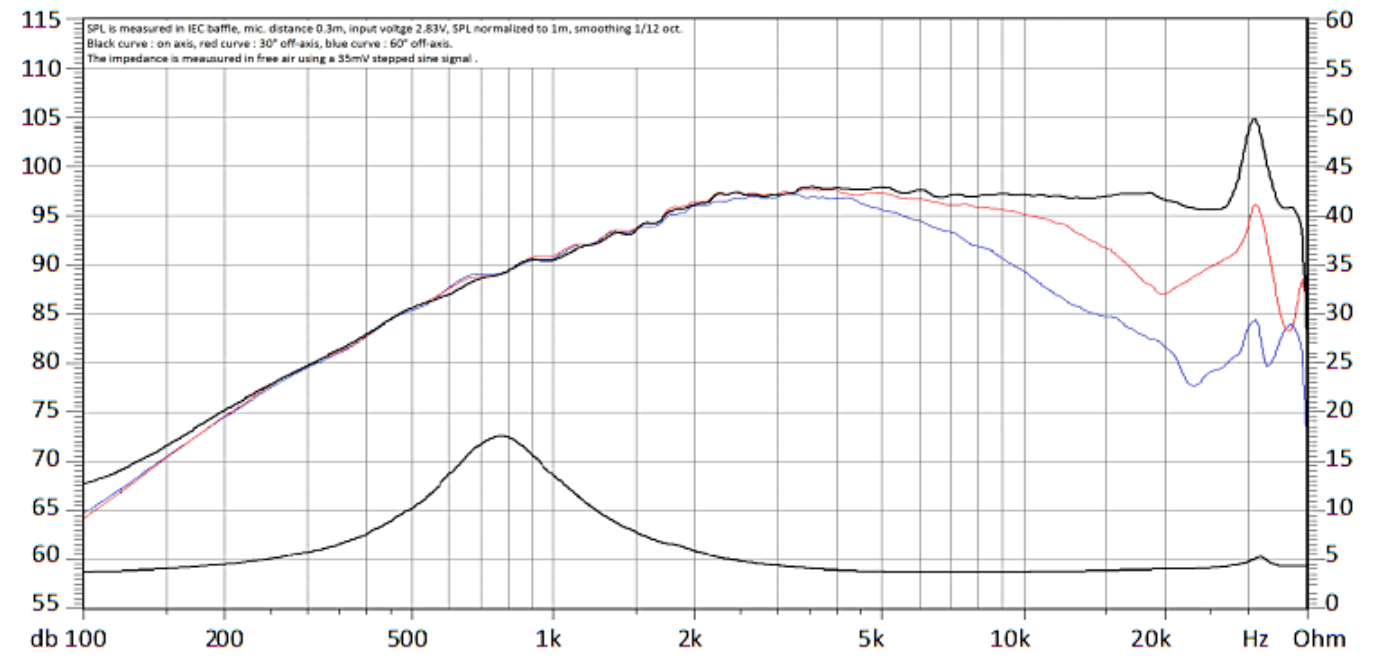

Dette samsvarer mer med virkeligheten.

Drivern er litt mer tricky enn jeg trodde men har enorme kvaliteter så jeg må ikke gi opp.

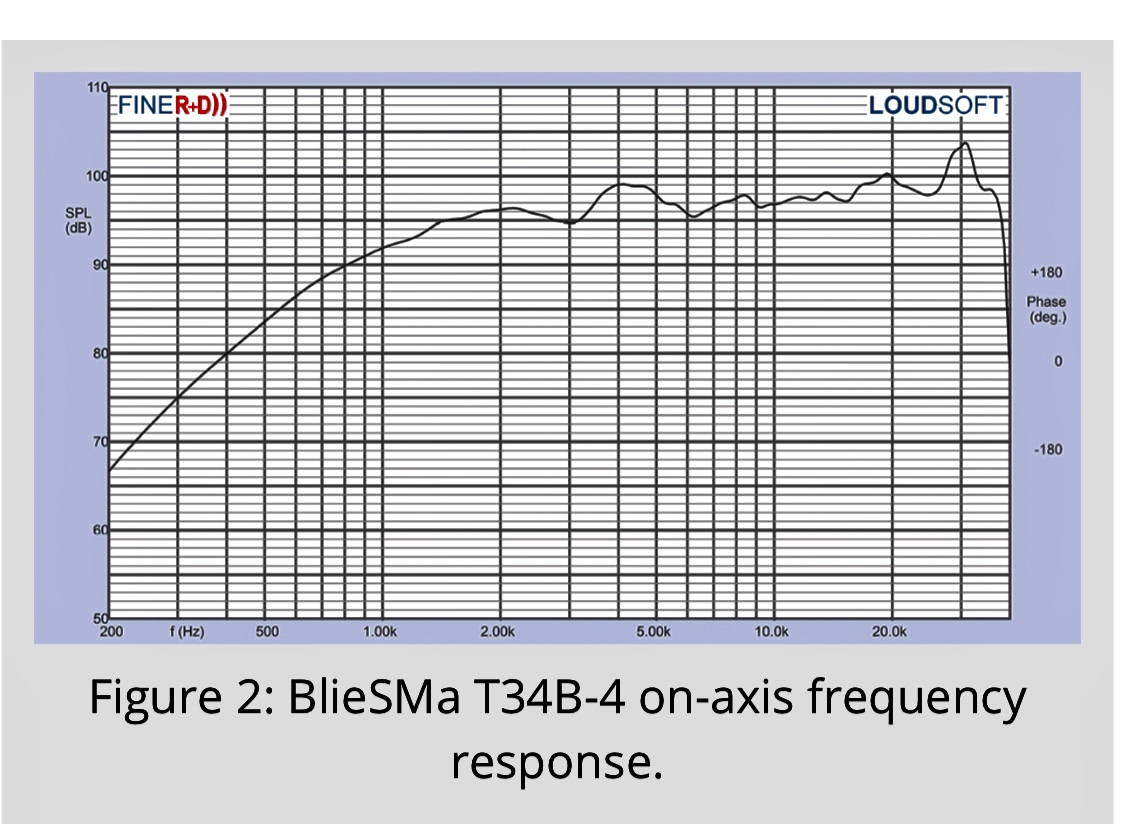

Test Bench: A New Beryllium Tweeter from BlieSMa

This Test Bench characterizes the T34B-4 34mm beryllium dome tweeter from BlieSMa, a German company founded in 2018 by Stas Malikov. BlieSMa’s first tweeter offering, the T34A-4 34 mm aluminum/magnesium alloy dome, appeared in Voice Coil’s June 2018 Test Bench. This month, I received the...

audioxpress.com



[Hornlyd]

Får lese litt hva han her skriver også:

New project: Bliesma T34B in WG, 18WE, 32W

Just to share very nice results of T34B plus 7" custom waveguide combination. Today I measured horizontal responses 0-90deg. I could not wish better results. Measurement was done in 2way cabinet with rounded edges to smooth out the responses as much as possible, mic distance 70cm, and gatting...

www.diyaudio.com



[cbarth1]

Det er jo en av de beste diskantene som finnes, så det er verdt litt blod, svette og tårer
En annen ting du kan teste er å beholde det bassfilteret du har nå og teste dette på diskanten, det burde i teorien dele litt lavere:



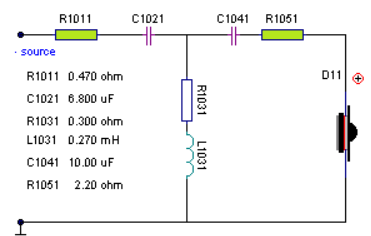

[Hornlyd]

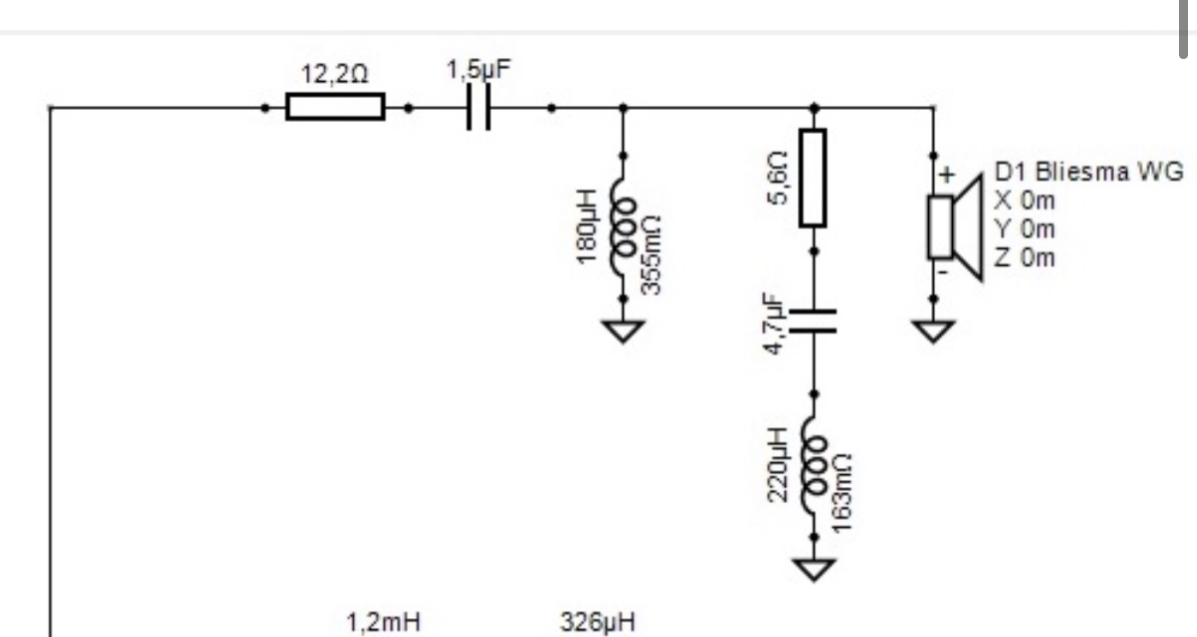

Selv om disse bruker waveguide så tror jeg LCR filteret er lurt å herme etter:

Build therad: OLA-WG 2.5 - a 2.5way with SB midwoofers and a Bliesma tweeter

A new build thread with Drivers: 2x SB acoustics MW16P-8 Bliesma T34B-4 tweeter. Concept: Midwoofers in closed box. 2.5way design (lower woofer helps compensate baffle step, but is rolled off before upper woofer) Bliesma tweeter mated with a waveguide to optimize the off axis /...

www.htguide.com



[Hornlyd]

Det er jo en av de beste diskantene som finnes, så det er verdt litt blod, svette og tårer
En annen ting du kan teste er å beholde det bassfilteret du har nå og teste dette på diskanten, det burde i teorien dele litt lavere:

Men da blir pukkelen bare enda høyere?



[cbarth1]

Troels bruker steppa frontbaffel så han kan kjøre symmetriske filtere, det kan ikke du på den baffelen din.
LCR-filter for impedanskorreksjon av den diskanten er etter min mening unødvendig så lenge du deler 3. ordens over 2000hz. Men det er også selvfølgelig filteravhengig, med impedansekorreksjon vil diskanten falle enda brattere under 1000hz.

Det er en liten nøtt å knekke den brede peaken du har der. Det enkleste er å dele enda høyere. En annen mulighet kan være å sette en kondensator i paralell med serieresistansen til diskanten. 1,5uF - 2,2uF. Det burde løfte nivået etter "peaken".


Edit: Ville prøvd å kutte l-pad og kun brukt en større serieresistans og paralellkoble den med en kondensator. Start med 3,3 ohm resistans paralellkoblet med 2,2uF kondensator.



[Hornlyd]

Flott. Takk. Siste innspill høres lurt ut

Og den paralellkoblede seriemotstanden skal stå nærmest forsterkern?
I motsetning til L pad som er nærmest drivern?



[cbarth1]

Ja, den vil utgjøre en større forskjell da.
Men du må i tillegg enten dele diskanten lavere eller bassen høyere.
De fleste ville nok anbefalet å dele diskanten lavere, men velg det som gir best fase. Den diskanten du bruker har en del fallende respons nedover under 3,5khz. Det gjør den litt vanskeligere å jobbe med høyere ordens filter.



[cbarth1]

Er ikke vant med drivere med denne typen respons, har mer erfaring med diskanter i waveguide, de har motsatt respons
Men en annen fremgangsmåte jeg kom på i farten som kanskje gjør responsen lettere å jobbe med er å sette en liten spole med en motstand i paralell nærmest forsterkeren. 0,1mH med 2,2 ohms motstand i paralell og så bruker du en seriemotstand (evt l-pad) etter filteret, nærmest diskanten for å senke nivået.



[Hornlyd]

Fikk svar av Gravesen. Jeg tror det kan være lurt da jeg ser litt heving/peak lenger ned selv ved høy delefrekvens. Legger det i inn med en bryter



[Hornlyd]

En liten avstikker igjen om Seas FA22. Her Exotic som er i samme gata (har hatt begge, er svært like).

Likte dette designet:

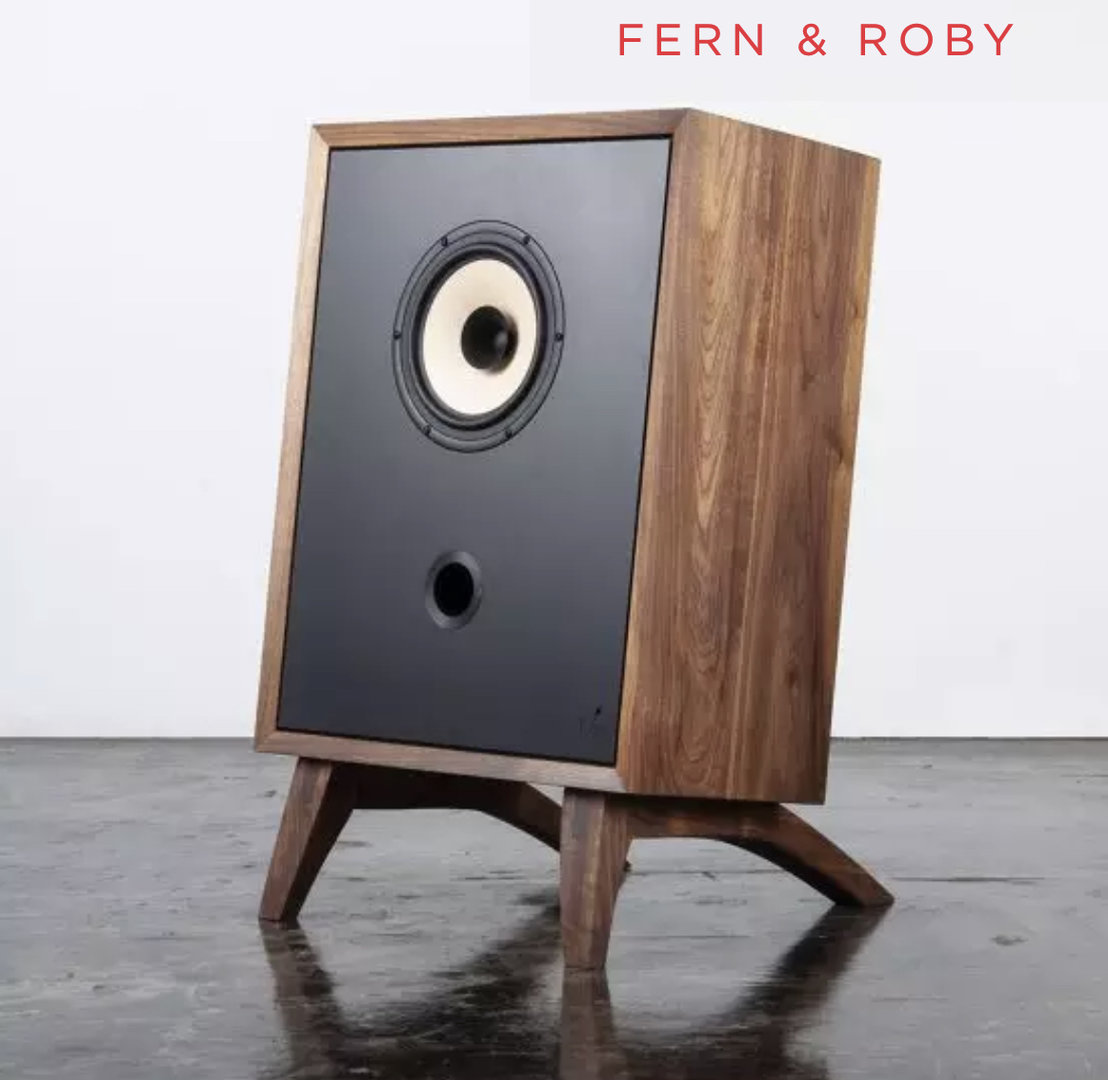

Fern & Roby

Our Ravens celebrate our love of modern furniture design and the commitment to excellent sonics. The details and form are a collaboration of our entire team here at Fern & Roby with our new Creative Director (Jeremy Zietz) delivering some amazing design and craftsmanship, as well as leadership...

www.fernandroby.com



[Hornlyd]

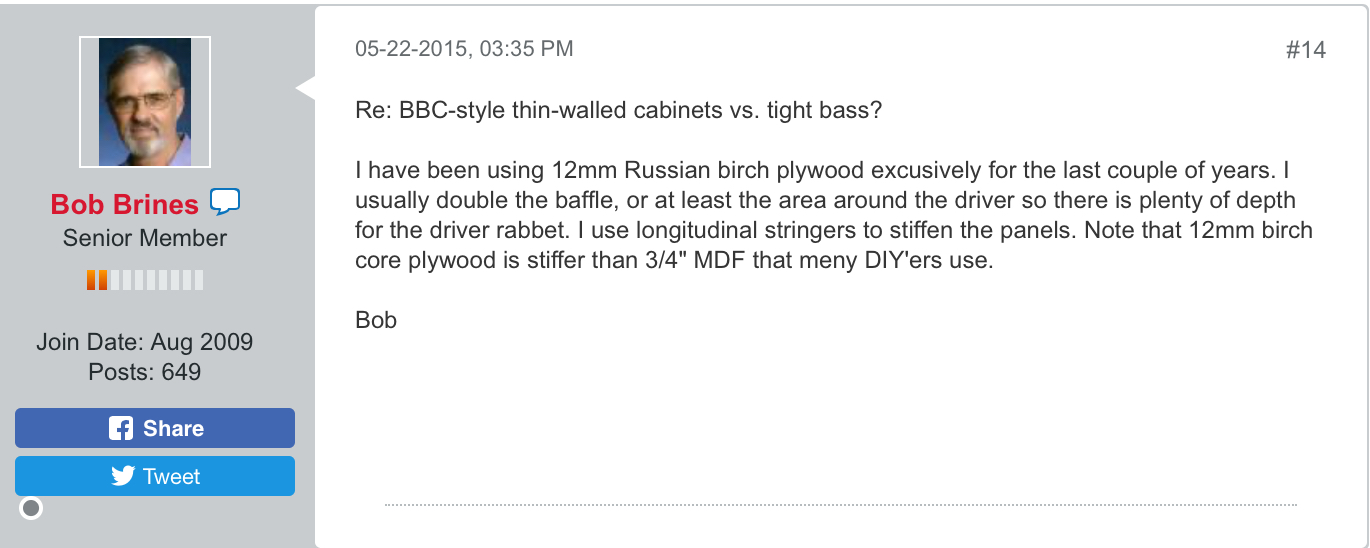

Interessanttråd, samt et innlegg fra Bob Brines:

BBC-style thin-walled cabinets vs. tight bass? - Techtalk Speaker Building, Audio, Video Discussion Forum

Want a second or third opinion about your speaker cabinet design or other audio related problem? Post your question or comment on the Technical Discussion Board. Hundreds of technicians, engineers, and hobbyists, nationwide read and discuss electronics related questions each week. We welcome...

techtalk.parts-express.com



[Hornlyd]

Det gjelder å ha mange baller i luften med hytteprosjektet.

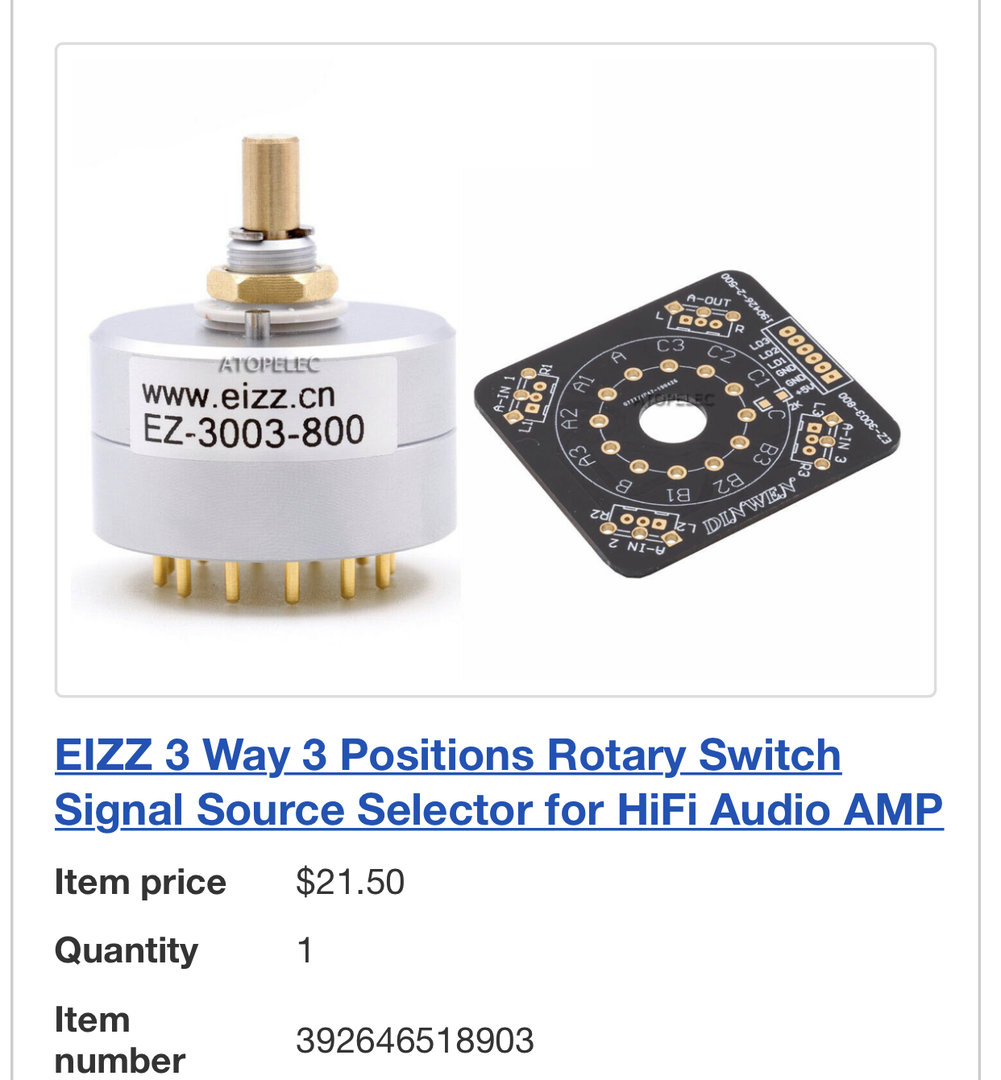

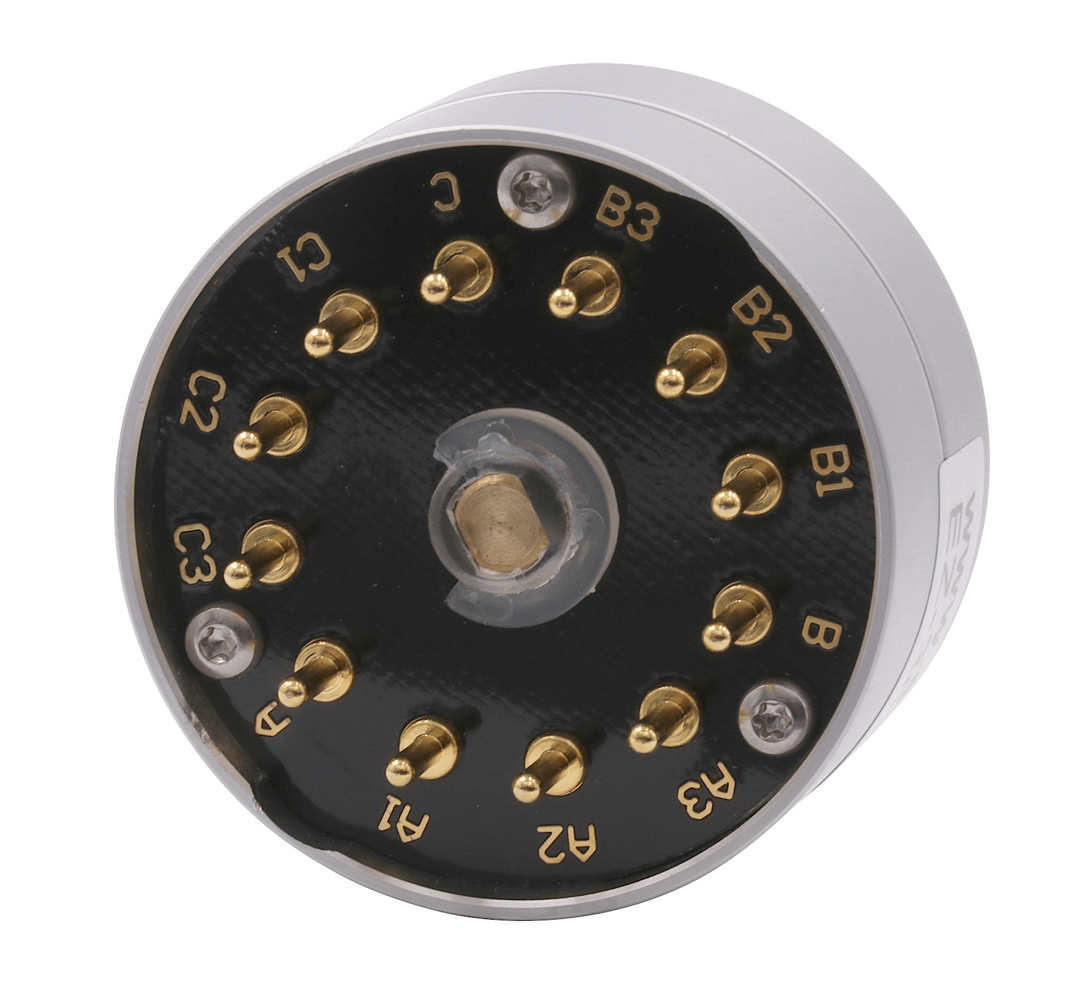

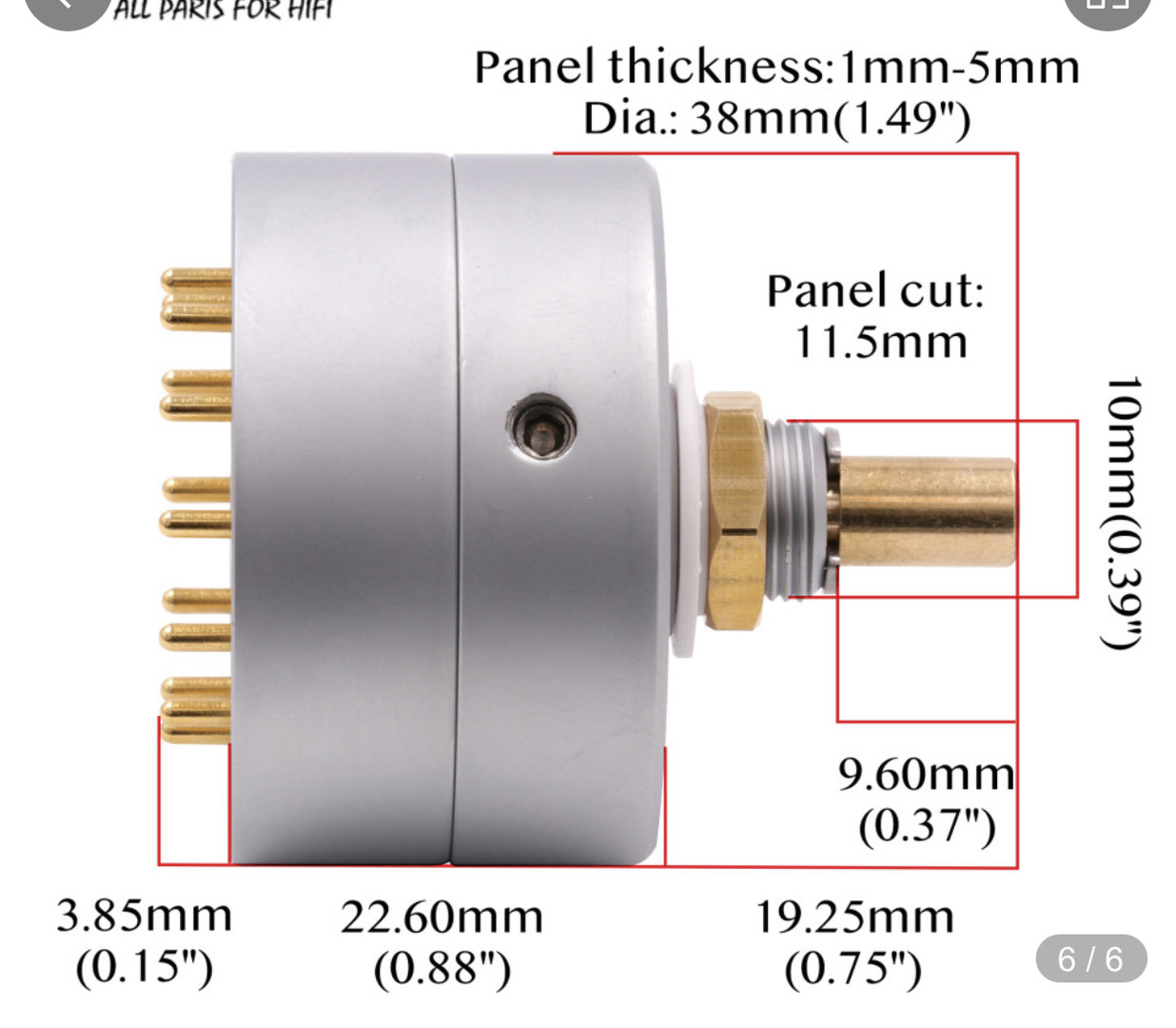

Fikk denne i posten nå. Inngangsvelger til forsterkern.

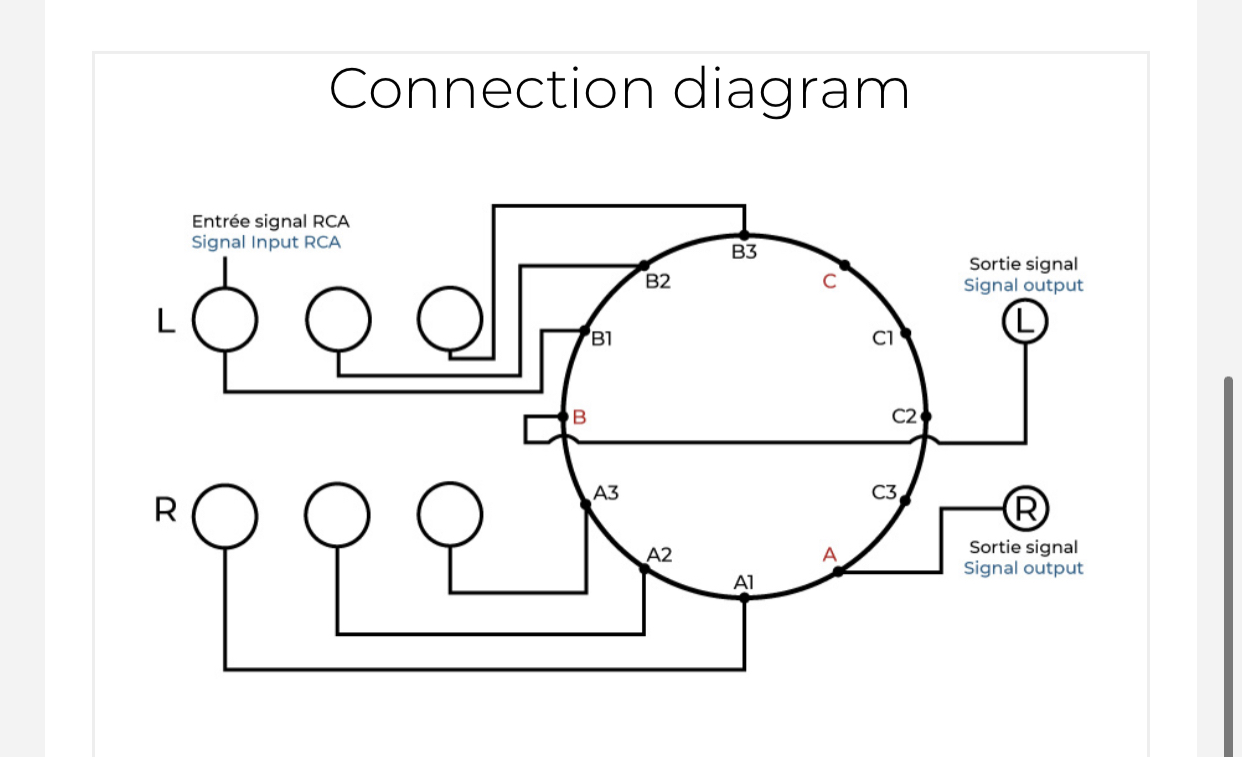

Ser for meg tre innganger:
1) RCA
2) 3,5 mm stereo jack
3) USB dac, skal partere en Trends dac jeg har:

6moons audio reviews: Trends Audio UD-10.1 USB

6moons.com

Håper jeg klarer å koble riktig



[Hornlyd]

Mulig at denne tråden varer et par år



[mk1classic]

Enklere å oppgradere til mer strøm på hytta enn å gjennomføre HiFi prosjektet?
