Skjønner ikke helt hvorfor det skal ha effekt å fjerne den lille wima når den står i parallel med 47uF? Noen som kan forklare?

Jeg ville fjerne de 47 uf hvis Larses anbefaling skal følges.



[LMC]

først skal jeg ha dac´n opp og stå med ny choke før jeg gjør noe som helst...nye kort og ombygget psu skal spilles inn, så må jeg dessuten finne feilen jeg hadde i utgpunktet



[VB]

Littegrann off topic:

Har en gammel DDDAC 1543 som jeg har "breadboarda" en ny cLCLC-strømforsyning til (blir regulert ned på selve DAC'en). Interessant å høre forskjellen mellom en slik passiv kreasjon og den regulerte typen som jeg har brukt til nå. Har bare kjørt med den i en times tid, men lyden virker meget lovende. Den har den typiske "coole" smått arrogante choke input lyden med kullsort bakgrunn, flere detaljer og større - men kanskje litt - stiv dynamikk (vanskelig å forklare). Litt FOR pågående i lyden kanskje, men Solen kondensatoren pluss lite innspilling bidrar vel kanskje til det.

Uansett - spørsmålene mitt er - hvis jeg skal ta den lengre - hva bør jeg endre? Større nettrafo er vel et svar, men hva med bypassing og slikt og hva med kondensatortyper? En siste ting jeg lurer på siden jeg overhodet ikke har peiling på transistorer og regulatorer er om det er viktig at siste kondensator i strømforsyninga står så nært selve DAC'en som mulig?



[superhkm]

Littegrann off topic:

Har en gammel DDDAC 1543 som jeg har "breadboarda" en ny cLCLC-strømforsyning til (blir regulert ned på selve DAC'en). Interessant å høre forskjellen mellom en slik passiv kreasjon og den regulerte typen som jeg har brukt til nå. Har bare kjørt med den i en times tid, men lyden virker meget lovende. Den har den typiske "coole" smått arrogante choke input lyden med kullsort bakgrunn, flere detaljer og større - men kanskje litt - stiv dynamikk (vanskelig å forklare). Litt FOR pågående i lyden kanskje, men Solen kondensatoren pluss lite innspilling bidrar vel kanskje til det.

Uansett - spørsmålene mitt er - hvis jeg skal ta den lengre - hva bør jeg endre? Større nettrafo er vel et svar, men hva med bypassing og slikt og hva med kondensatortyper? En siste ting jeg lurer på siden jeg overhodet ikke har peiling på transistorer og regulatorer er om det er viktig at siste kondensator i strømforsyninga står så nært selve DAC'en som mulig?

Jeg synes dette er interessant, men må tilstå at jeg ikke klarer å få skjemaet ditt til å stemme med bildet.. returen går igjenmom choke. ?



[musicman]

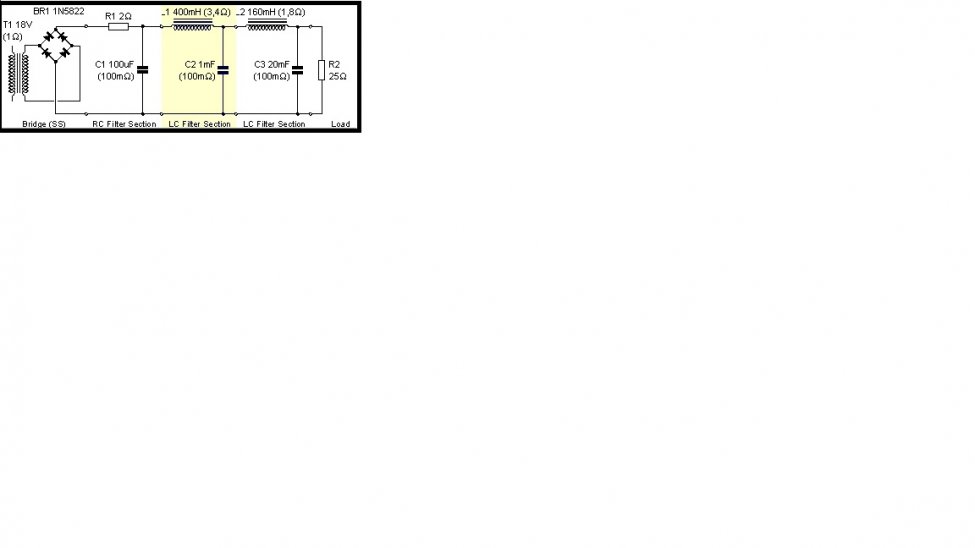

Skjemaet stemmer med bildet. R2 (25ohm) indikerer vel lasten.



[VB]

Littegrann off topic:

Har en gammel DDDAC 1543 som jeg har "breadboarda" en ny cLCLC-strømforsyning til (blir regulert ned på selve DAC'en). Interessant å høre forskjellen mellom en slik passiv kreasjon og den regulerte typen som jeg har brukt til nå. Har bare kjørt med den i en times tid, men lyden virker meget lovende. Den har den typiske "coole" smått arrogante choke input lyden med kullsort bakgrunn, flere detaljer og større - men kanskje litt - stiv dynamikk (vanskelig å forklare). Litt FOR pågående i lyden kanskje, men Solen kondensatoren pluss lite innspilling bidrar vel kanskje til det.

Uansett - spørsmålene mitt er - hvis jeg skal ta den lengre - hva bør jeg endre? Større nettrafo er vel et svar, men hva med bypassing og slikt og hva med kondensatortyper? En siste ting jeg lurer på siden jeg overhodet ikke har peiling på transistorer og regulatorer er om det er viktig at siste kondensator i strømforsyninga står så nært selve DAC'en som mulig?

Jeg synes dette er interessant, men må tilstå at jeg ikke klarer å få skjemaet ditt til å stemme med bildet.. returen går igjenmom choke. ?

Det har å gjøre med at Lundahl-chokene kan kobles slik for mer "common noise rejection". PSUD2 klarer ikke å illustere dette, men induktansverdiene og motstanden over chokene blir det samme.

Har forøvrig fjernet Solen kondensatoren og erstattet den med en 20uF Mundorf Tube Cap som jeg hadde liggende. Synes det ble bedre. Årsaken er vel at Tube Cap'ene er mye bedre vibrasjonsdempet vs. Solen som fort kan blir flistrete og skranglete i diskant og øvre mellomtone.



[Nightpuma]

først skal jeg ha dac´n opp og stå med ny choke før jeg gjør noe som helst...nye kort og ombygget psu skal spilles inn, så må jeg dessuten finne feilen jeg hadde i utgpunktet

Kom du videre med den?



[LMC]

Fikk choken i går og planla installasjon etter stoffing av jolla, men nå ligger jeg med bena høyt etter å ha tråkket på en skarp rot i plenen, som gikk tvers gjennom sålen på flip flop'n min og inn i fotbladet mitt. Skarp som et bambus spyd



[Nightpuma]

Fikk choken i går og planla installasjon etter stoffing av jolla, men nå ligger jeg med bena høyt etter å ha tråkket på en skarp rot i plenen, som gikk tvers gjennom sålen på flip flop'n min og inn i fotbladet mitt. Skarp som et bambus spyd

Huff da. God bedring.



[superhkm]

Virker nesten rart at det ikke skjedde mer her før 11.05

Nå kan jeg late som om jeg bare åpnet den godt emballerte pakka fra LMC, koblet og fikk krystallklar lyd fra første øyeblikk..



[superhkm]

Skal venne meg litt til dette før jeg begynner å gjøre endringer på PSU



[superhkm]

LMC sendte med Odroid C1+ og Fifipo clock, regner med at ubuntu ligger inne på Odroid, er det bare å plugge denne i router og dermed få kontakt med NAS via Volumio på iPad ?



[LMC]

du må flashe et OS inn på et sd kort



[superhkm]

Må lese meg litt opp på dette tydligvis, skal det være en flashleser tilkoblet under drift ?



[LMC]

Nei du må flashe en brikke på en pc og så sette inn i holderen under Odroid



[superhkm]

Jeg har en visuelt trigget hjerne, nå fant jeg dette bildet og det hele ble så meget klarere ( ble litt forvirret av dette emmc - sporet )
Jeg trenger mao ikke noe hardware som ikke finnes i hvilken som helst elkjøp..



[LMC]

så flasher du Volumio eller tilsvarende OS som er spesialdesignet for kun musikkavspilling
tilgang får du gjennom ip adressen på lan hjemme



[superhkm]

Ok, så volumio er den eneste programvaren jeg trenger ? Glem Ubuntu ?



[LMC]

ja



[LMC]

Fifopi mellom Odroid og DDDAC kan være litt vrien...
men ODROID rett i DDDAC går fint....litt på egen hånd der...



[superhkm]

Glem OT, jeg fant en løsning.



[superhkm]

Har fått Odroid igang (med veggvorte)
Volumio snakker med NAS og jeg kan fjernstyre det hele fra iPad.

Jeg tror jeg skjønner hvordan jeg skal få til i2s ut også, men det krever litt (for meg) fiklete lodding, som jeg har utsatt.

I mellomtiden kan jeg modde PSU,
Tidlig i denne tråden er «LMCs hack» (eller noe slikt) omtalt og jeg har funnet bilder av fjernede motstander og sikring, men jeg er ikke mann om å finne hvor dette var postet av Leif opprinnelig.

Dessuten, hvis man skal bli sånn tøffing med choker og linjær, hvor starter man ?



[superhkm]

Fifopi mellom Odroid og DDDAC kan være litt vrien...
men ODROID rett i DDDAC går fint....litt på egen hånd der...

Fant pinout skjema og fikla ivei, null lyd.

Pinnene inn på boardet har en ground for hver clk, jeg har bunta alle sammen og kjørt de på gnd pin på odroid. Det er kanskje feil..



[LMC]

du trenger bare en gnd fra den pinnen bak 5v på DDDAC MB til gnd på GIO pinne 1



[Nightpuma]

Drossel var så grei å sende meg en NewClassD 5V reg. Den er nå montert og førsteinntrykket etter 5min lytting er positivt. Jeg har foreløpig latt C2 0,1uf stå. Når jeg har blitt fortrolig med lyden fjerner jeg den for å sammenlikne.



[superhkm]

du trenger bare en gnd fra den pinnen bak 5v på DDDAC MB til gnd på GIO pinne 1

Fikle..

Satt og plundra litt med opsjonene i Volumio mens jeg hørte på susinga ( fra 5v veggvorte?) magisk ble det da, helt uventet, de første tonene fra «Larks’ Tounges...» klimpret ut fra Staxene.. dæven.

Nå har jeg hørt på KC, Ornette Coleman, Zappa, Norah Jones ( jada) og i skrivende stund Glenn Gould.


Hvis dette er det jeg får høre uten Fipipo klokke og med standard 5v veggvorte, kan det bli veldig gøy her etterhvert.

Den store overraskelsen er at også Tidal låter bedre gjennom volumio/odroid enn det gjør med Bluesound Node 2.

Nå trenger jeg en skikkelig 5V PSU.
Skaffe 9V (r-core ?) og kjøre i den jeg har , pluss bygge helt ny 12V er det mest nærliggende.
Må jeg lese 700 sider på Diyaudio.com for å finne ut hvordan ?..



[superhkm]

Så ble det tid til litt fikling igjen. Hadde en strømforsyning liggende som kunne klemmes ned til 5V, ikke noe som setter forumet på hodet, men åpenbart bedre enn veggvorta jeg starta med som livgiver til odroid. Mindre støy og bedre dynamikk. Også mindre tendenser til metalisk klang som jeg har hørt på noen av flac-filene.



[superhkm]

Har også lest igjennom denne tråden igjen. Først gangen var det mye jeg ikke hadde knagger å henge på.
Ser at LMC aldri fikk Fipopi til å snakke med Odroid. Er det ingen som har klart det ?



[Nightpuma]

Drossel var så grei å sende meg en NewClassD 5V reg. Den er nå montert og førsteinntrykket etter 5min lytting er positivt. Jeg har foreløpig latt C2 0,1uf stå. Når jeg har blitt fortrolig med lyden fjerner jeg den for å sammenlikne.

Nå har den stått i en stund, og jeg er sikker. NewClassD regen blir til det kommer et alternativ som veker bedre. I mitt oppsett med WaveIo gir den et rimelig godt løft.



[Nightpuma]

Nå har den stått i en stund, og jeg er sikker. NewClassD regen blir til det kommer et alternativ som virker bedre. I mitt oppsett med WaveIo gir den et rimelig godt løft.

Ifølge Doedes testing er et bedre alternativ kommet opp https://www.tentlabsshop.com/DetailServlet?detailID=1673



[Drossel]

And so it keeps on. The never ending story. You can spend most of your life upgrading.



[SkylineGTR34]

Vurderer å bygge en versjon av denne, men har noen spørsmål.. Selve Dac delen synes jeg virker bra dokumentert og relativt rett frem om man har litt tålmodighet.

Det jeg lurer på er egentlig to ting..
1 - Ønsker å integrere volumkontroll. Ikke sikkert det er nødvendig ved ren streaming da det kan justeres digitalt, men øsnker å koble til lyden fra TVen, og da er jeg usikker på om software/app håndterer volumkontroll. Er også litt usikker på om jeg kan koble til TV, men er vel muligheter for å sette på en ekstra HAT på Rasberryen for tilkobling eventuelt?

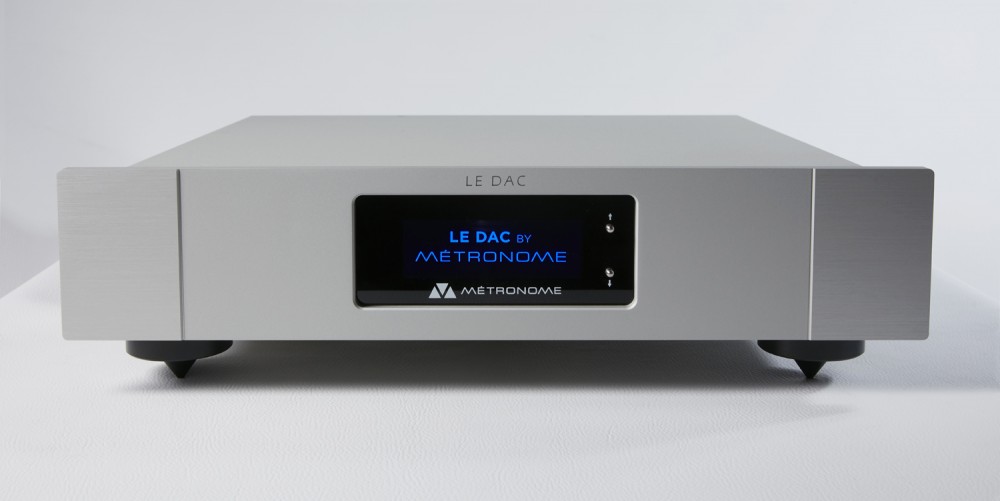

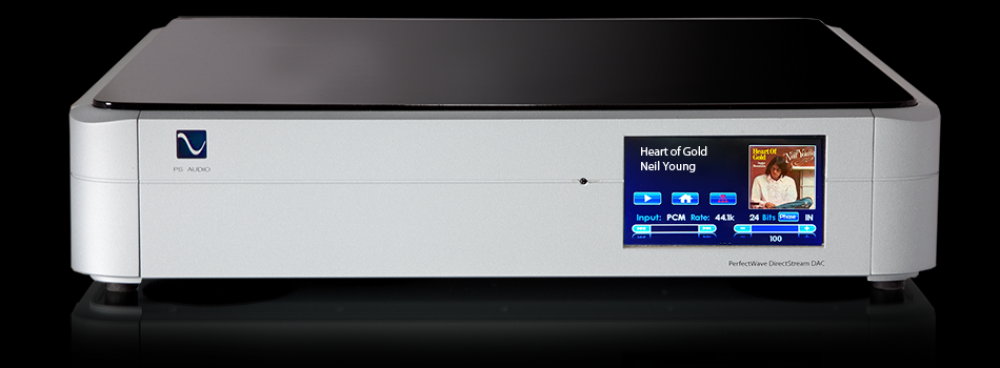

2 - Har lyst å bygge dette inn i et chassis med skjerm for å vise hva som spilles. Dette er jo litt for å tilfredsstille "interiørarkitekten" i huset, men synes jo det er morsomt å få ting til å se bra ut også Tenkte noe sånt som PS audio sin streamer, eller Metronome sin Dac. Her finnes det jo flere løsninger basert på RPIen. Noen som har gjort noe sånt og har noen tips her inne?



[Kanutus]

Vurderer å bygge en versjon av denne, men har noen spørsmål.. Selve Dac delen synes jeg virker bra dokumentert og relativt rett frem om man har litt tålmodighet.

Det jeg lurer på er egentlig to ting..
1 - Ønsker å integrere volumkontroll. Ikke sikkert det er nødvendig ved ren streaming da det kan justeres digitalt, men øsnker å koble til lyden fra TVen, og da er jeg usikker på om software/app håndterer volumkontroll. Er også litt usikker på om jeg kan koble til TV, men er vel muligheter for å sette på en ekstra HAT på Rasberryen for tilkobling eventuelt?
2 - Har lyst å bygge dette inn i et chassis med skjerm for å vise hva som spilles. Dette er jo litt for å tilfredsstille "interiørarkitekten" i huset, men synes jo det er morsomt å få ting til å se bra ut også Tenkte noe sånt som PS audio sin streamer, eller Metronome sin Dac. Her finnes det jo flere løsninger basert på RPIen. Noen som har gjort noe sånt og har noen tips her inne?

TV ville jeg ikke blandet inn i dette i det hele tatt. Har ikke noe med denne å gjøre. De andre tingene er relativt normale ting som flere har gjort; så der finner du nok diskusjoner (diyaudio) som kan gi deg tips om hva og hvordan. Har lekt med tanken på fast tilkoblet skjerm selv; men ikke kommet så langt ennå ...



[Nightpuma]

Hvis du skal ha volumkontroll er nok det enkleste en TVC (Transformer Volume Control) på utgangen. Det finnes flere produsenter. Jeg vil anbefale deg å spørre om konkrete forslag i tråden på diyaudio



[Drossel]

Hvis du skal ha volumkontroll er nok det enkleste en TVC (Transformer Volume Control) på utgangen. Det finnes flere produsenter. Jeg vil anbefale deg å spørre om konkrete forslag i tråden på diyaudio

Bliver der så ikke en frygtelig høj udgangs impedans Nightpuma?



[Nightpuma]

Bliver der så ikke en frygtelig høj udgangs impedans Nightpuma?

Nei ikke sånn jeg har forstått en TVC. Her er en grei forklaring fra http://www.promitheusaudio.com/tvcfaq.htm

Impedance and the TVC

On the source of 100R assume (phonopreamp/CDP) and input impedance of 47 K of power amp

say source output impedance of 100R of your Phono preamp

A TVC are basically step down transformer like a valve trans what they do is they step down voltage but you gain in current drive.

Best part is that output impedance also drops by the factor of squared.

A TVC will have change in output impedance depending on the volume setting that you are playing with.

A formula for output impedance

output impedance after TVC = output impedance (before TVC) /((Vin/Vout)squared) at 10%. At 1 volt from cdp(assume) out of 0.1volt after TVC Output impedance = 100R /((1/0.1) squared)

= 100/(10)*(10)

= 1 R

So at 10% volume your output impedance has drop to 1R.

At 50% At 1 volt, out 0.5 volt TVC (this should be loud) Output impedance = 100R/((1/0.5)squared)

= 100 /4

= 25 R

At 80% At 1 volt out 0.8 volt after TVC ( ear blasting ) Output impedance = 100R / ((1/0.8) Squared)

= 100/1.56

= 64 R

In short all TVC have step-down effects which can be seen very easily after this calculation. Also take note all tvc users has always this to say that they do not need to turn up the volume to get the details and the bass to come out. This is very clearly seen in the 10% ratio where the output impedance is so low that every single nuance, detail, bass present themselves very easy.

Unlike resistive elements where the output impedance is set by the resistive element (potentiometer or step attenuator form with resistors) i.e. 10K pot will have an output impedance of 5K , 50 K pot will have an output impedance of 25K. A TVC output impedance is always calculate from the equipment source, and is always lower than the source output impedance.



[Drossel]

Har en Silk med en buffer efter. I virkeligheden behøver jeg altså slet ikke den buffer. Men det spiller for lavt så i virkeligheden bør jeg have forstærkning FØR tvc.



[LMC]

mange TVC har mulighet for en switch +6db gain.....



[Drossel]

Det har min også og efter lang tids søgen fandt jeg et skema med farver på mine silks.



[superhkm]

I forsøket på å optimalesere Duedes PSU kjøpte jeg en diger r-core på ebay se bilde:

Først da den (etter lang tid) kom hjem og ble pakket opp så jeg at den bare har to ledere ut på sekundærsiden.
Lar den seg da ikke bruke ? De trafoene jeg har brukt til nå har 2x15V, altså 2 par på sekundærsiden..

Svaret er vel nei, men jeg stiller det nå allikevel. Kanskje r-core trafoen jeg har kjøpt kan passe til en linjær PSU..
