Prosjekt hytteanlegg "off grid hifi"

[Hornlyd]

Tenkte det samme da asfaltplatene er ganske glatte.

Vil limpistol lim være godt nok til filten? Vet at Troels Gravesen anbefaler gulvlim der og men jeg er så lei av det klisset og ett døgns tørketid pr flate.

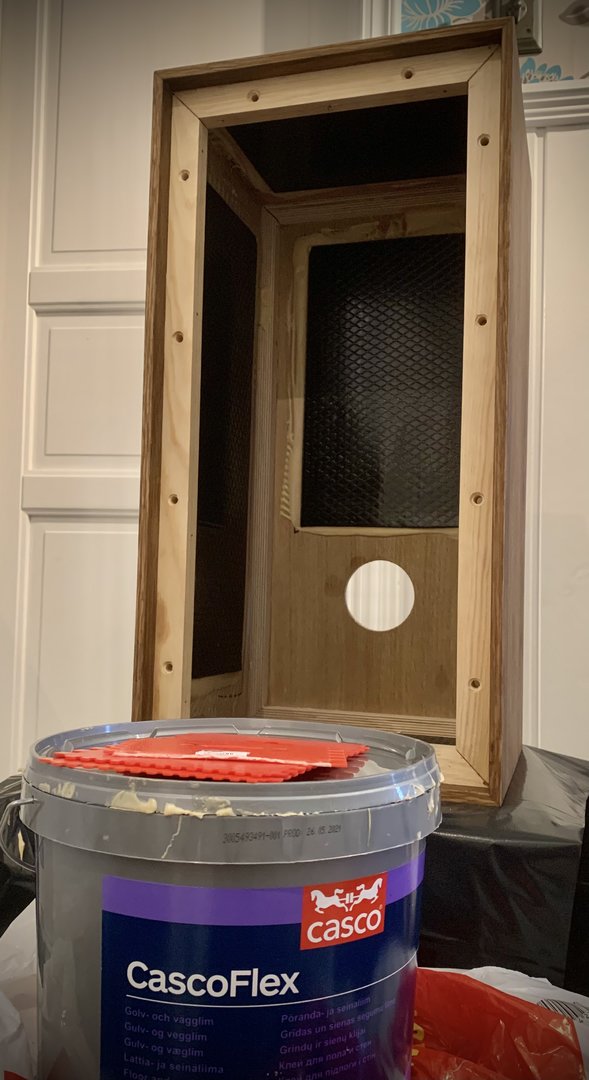

Her brukte jeg gulvlim på filten:

Prosjekt hytteanlegg "off grid hifi"

3- eller 4-veis, ja. Johan-Kr

www.hifisentralen.no



[mk1classic]

Du kommer langt med spraylim på boks. Ikke det billigste og ikke den mest helsebringene. Litt vanskelig å unngå kontakt mellom to flater når du skal plassere de inne i kabinettet ettersom de limer strakks de kommer i kontakt.



[Hornlyd]

Det funker ikke inne nå



[mk1classic]

Hva med Tec7 eller tilsvarende "lim" på fugetube?



[Hornlyd]

Hva med Tec7 eller tilsvarende "lim" på fugetube?

funker det og, kanskje jeg bruker det ja

men til asfalt er gulvlim best



[Hornlyd]

Da nærmer vi oss. Portene som står i er de gule og de skal skjøtes med alternative lengder.

Det er to porter med litt konisk form, gjennomsnitt diameter på 4,75 mm.
De som står i er 60 mm lange og matcher med gul kurve.
Det vi si at jeg må skjøte litt for å få ned tuningen.


50 Hz - 60 mm
45 Hz - 71 mm
40 Hz - 99 mm
35 hz - 140 mm


Har også regnet på at hvis jeg folder filt inni rørene så vil det trolig føre til en kurve ala den røde men med 60 mm portene og mindre "blåsestøy" som er en fordel da portene er foran. Man senker vel Q verdien litt her med den metoden.



[Hornlyd]

Utrolig hva det går an å ta patent på. Det er jo kun semi-redusert diameter i porten som senker tuningen noe og bremser peselyder som jo er en fordel, særlig med trange porter og porter på front.

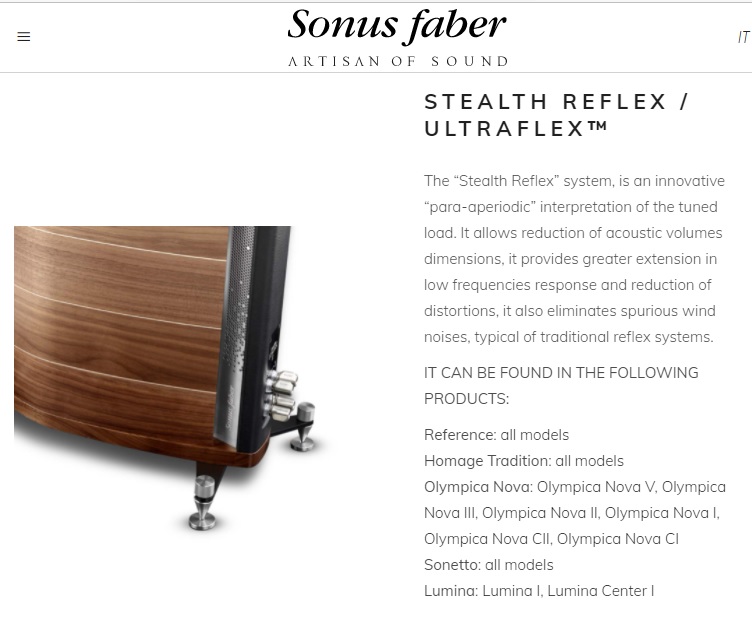

The "Stealth Reflex Port" is Sonus Faber's patented solution for the realization of a para-aperiodic enclosure ventilation system. The properties of this system allows for deep, extended bass with the same or less cabinet volume. In addition, it has all the advantages of conventional ports but eliminates the inherent "chuffing" sound completely.

Og patentet er en hylse av filt

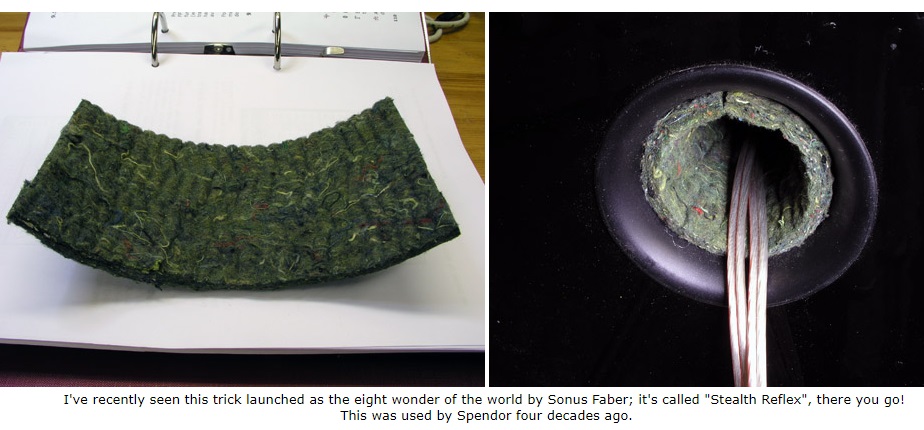

Troels Gravesen skriver litt her

Illuminator-Monitor (troelsgravesen.dk)



[Hornlyd]

Mailet John hos Acoustic Elegance for en lang stund siden.

Spurte om hva han foreslo til Bliesma diskanten.

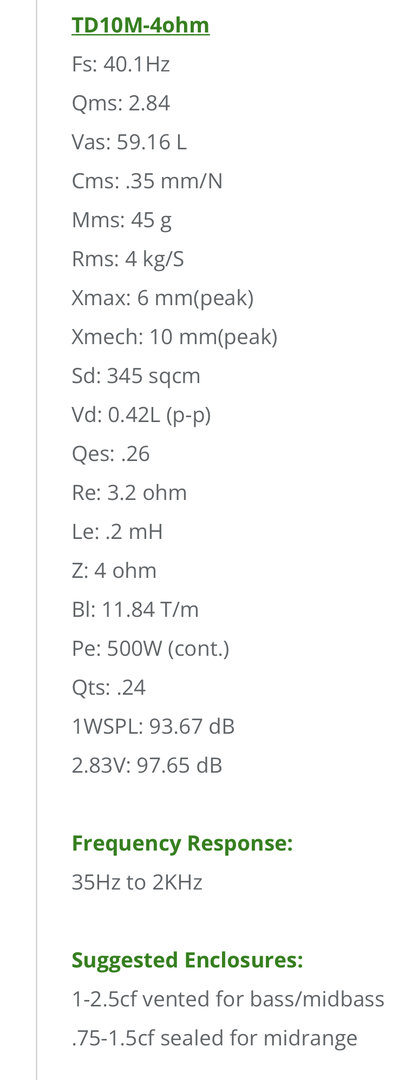

TD10M.

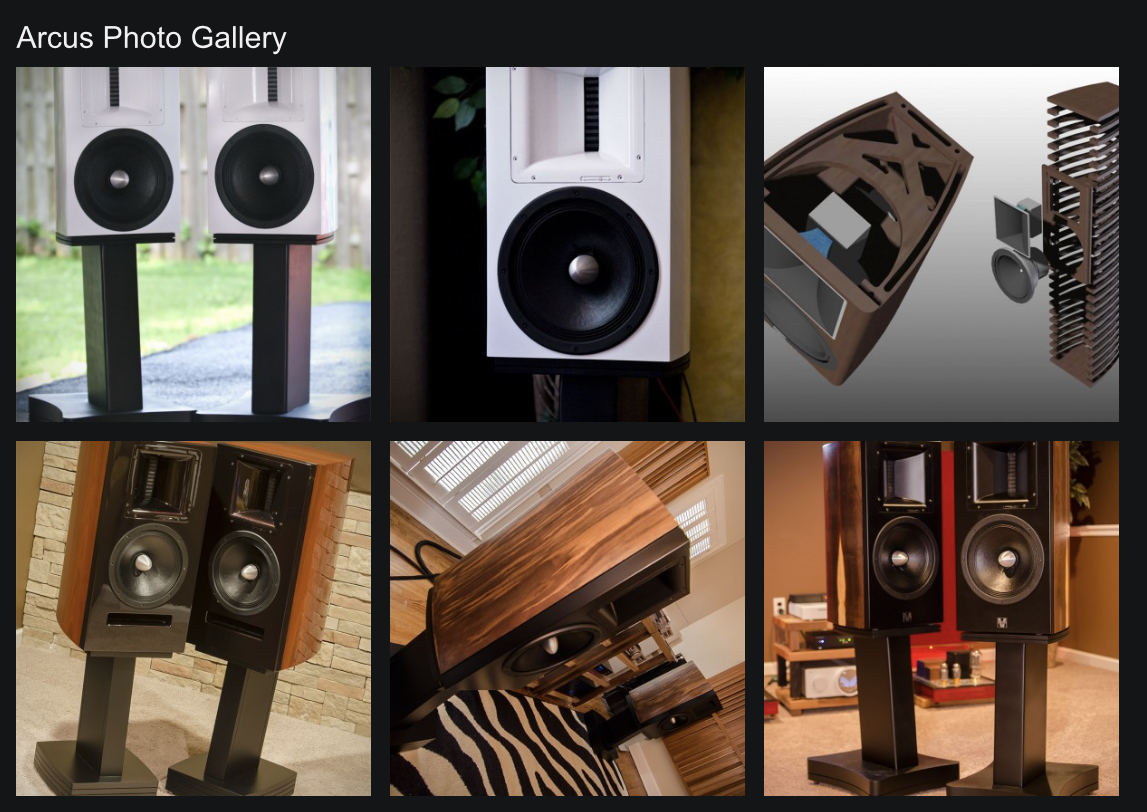

Godt forslag. Han viste til Vapor Audio, som dessverre ikke finnes mer. De brukte TD10M i en 55 liter. Går jeg enda litt opp til 70 liter så skal jeg kunne oppnå 35 Hz.

TD10M og Bliesma i waveguide delt ved ca 1300 Hz kan bli en konsoll hifi killer.



[Hornlyd]

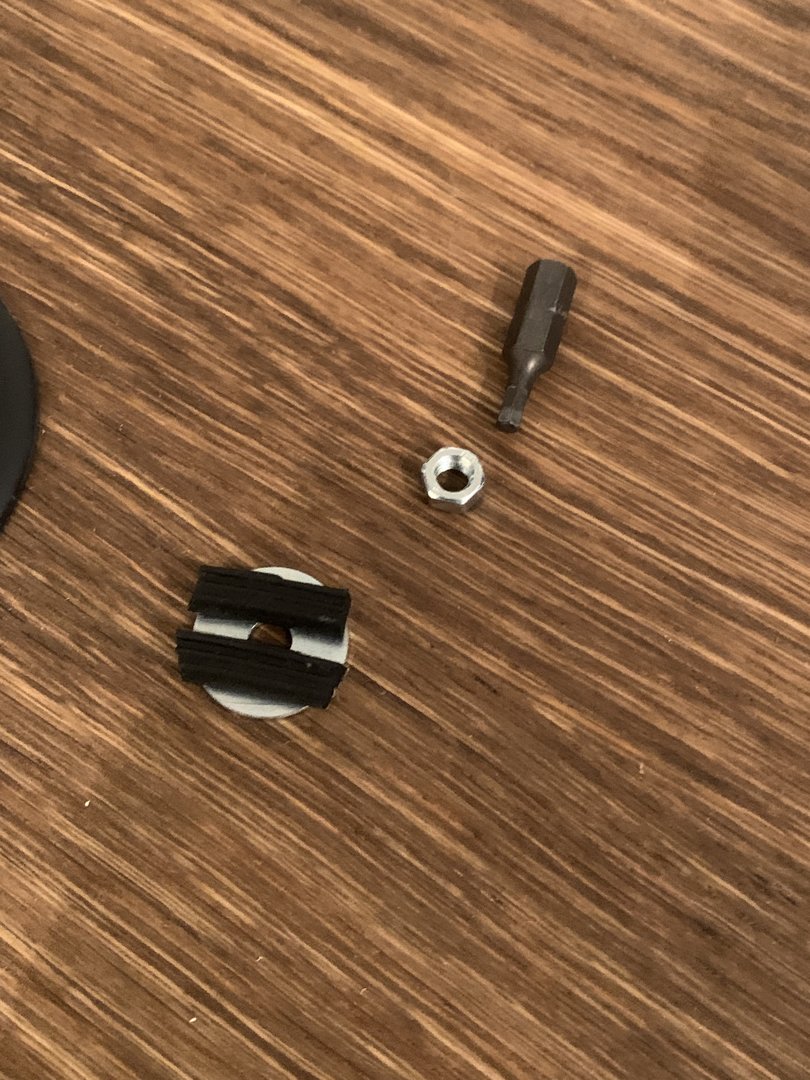

Løste avkoblingen sånn.

Skrur baffelen fast med maks håndkraft kun vha bitset.



[Hornlyd]

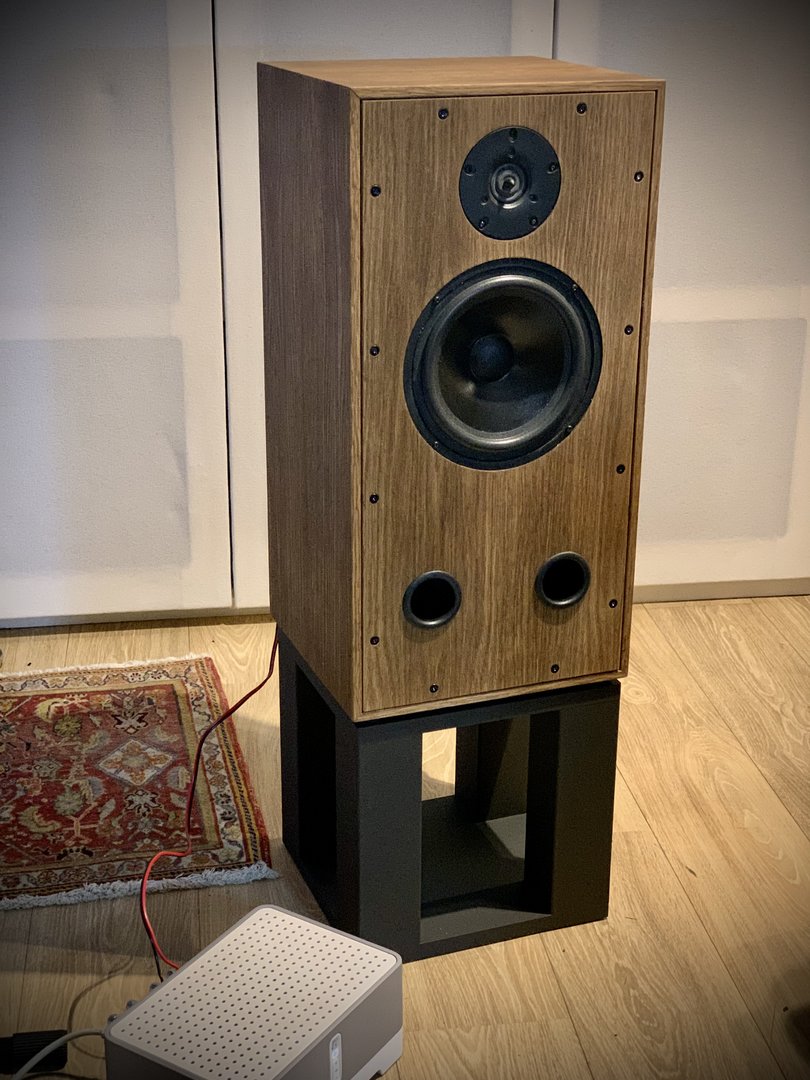

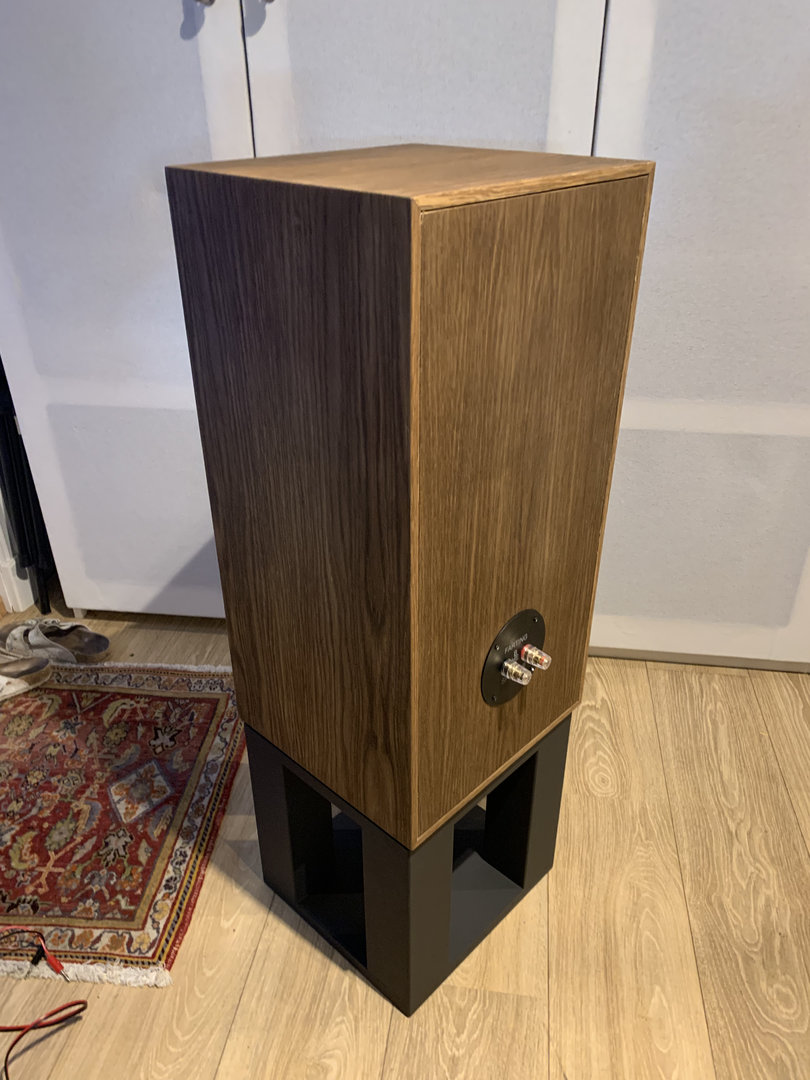

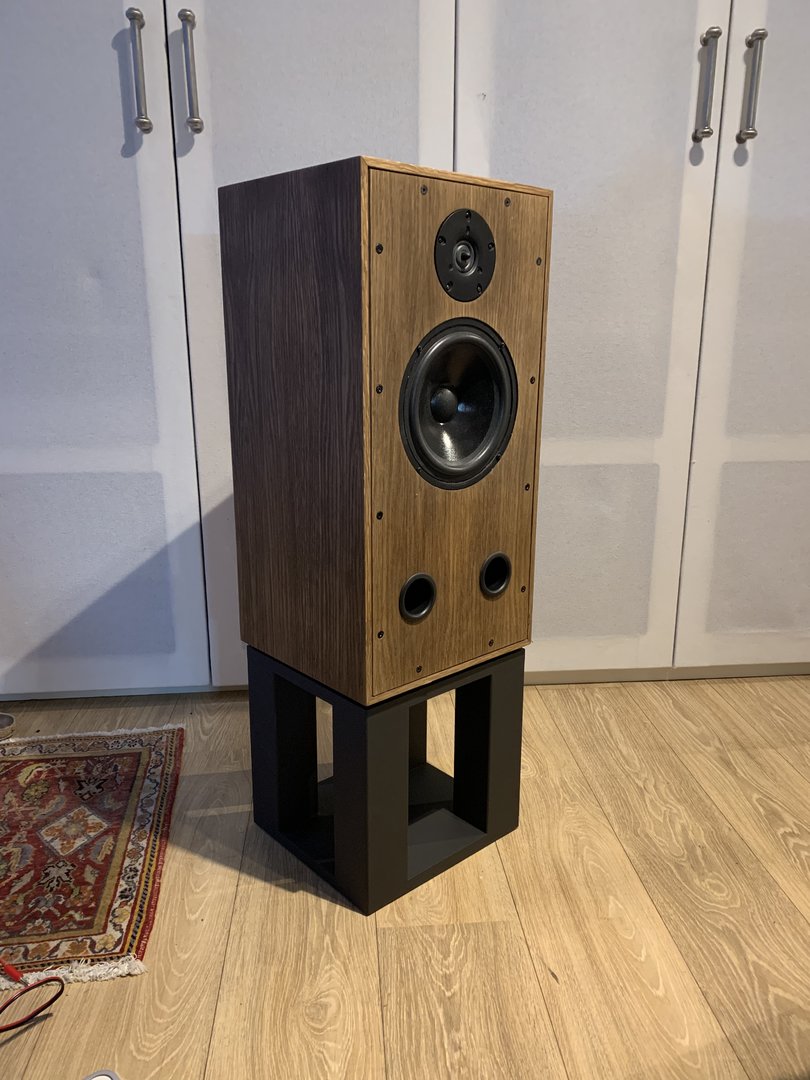

Og da er det lyd i nr1



[Hornlyd]

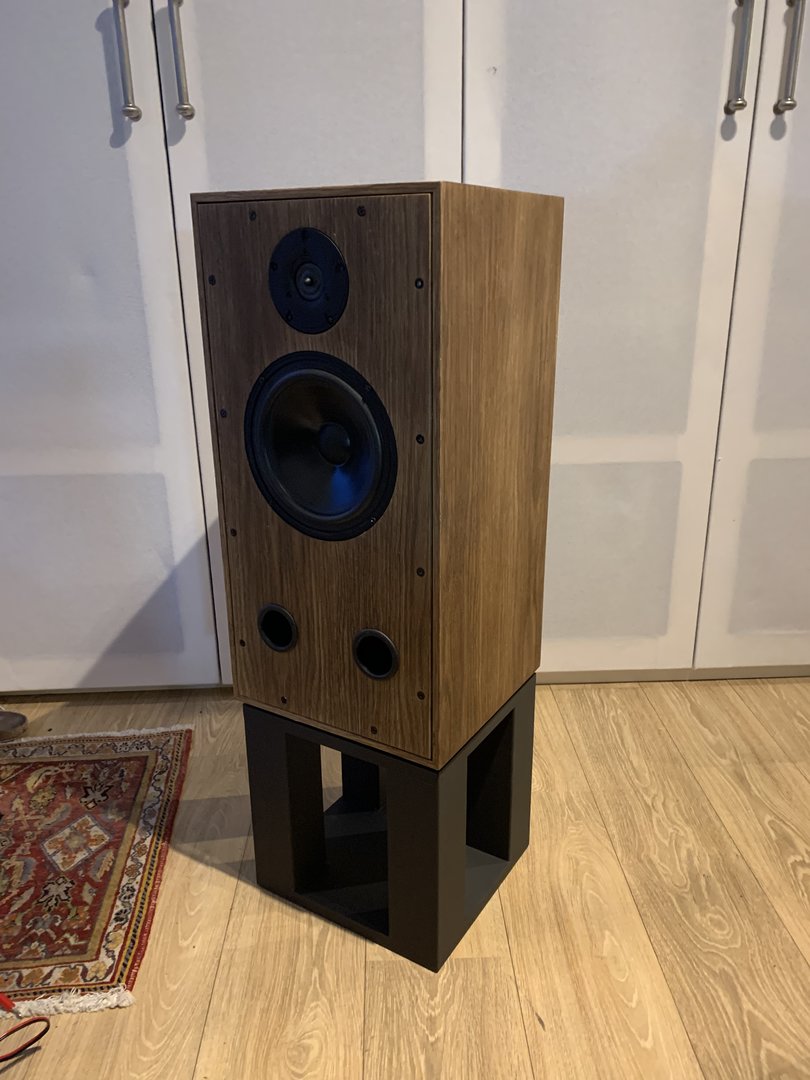

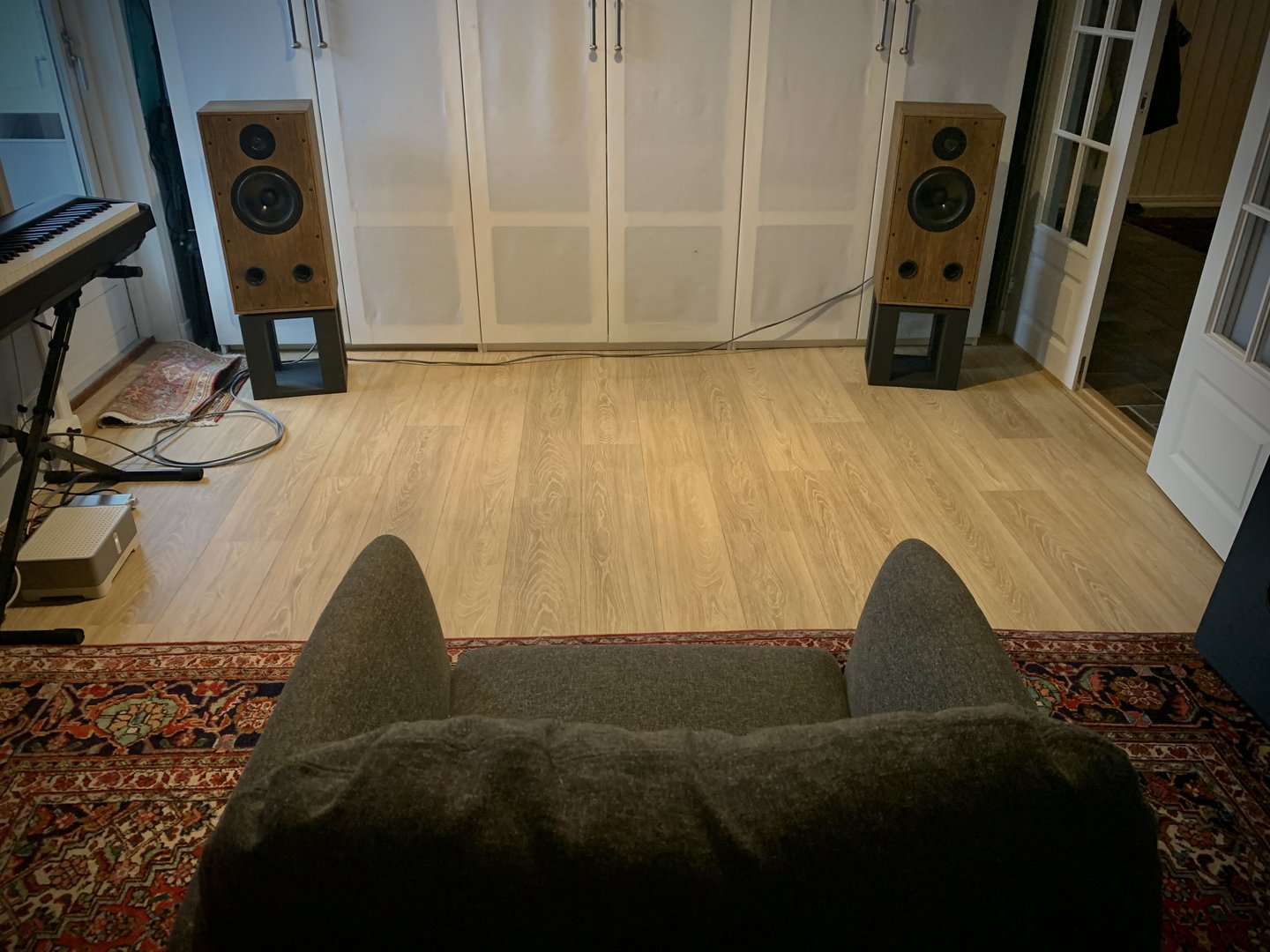

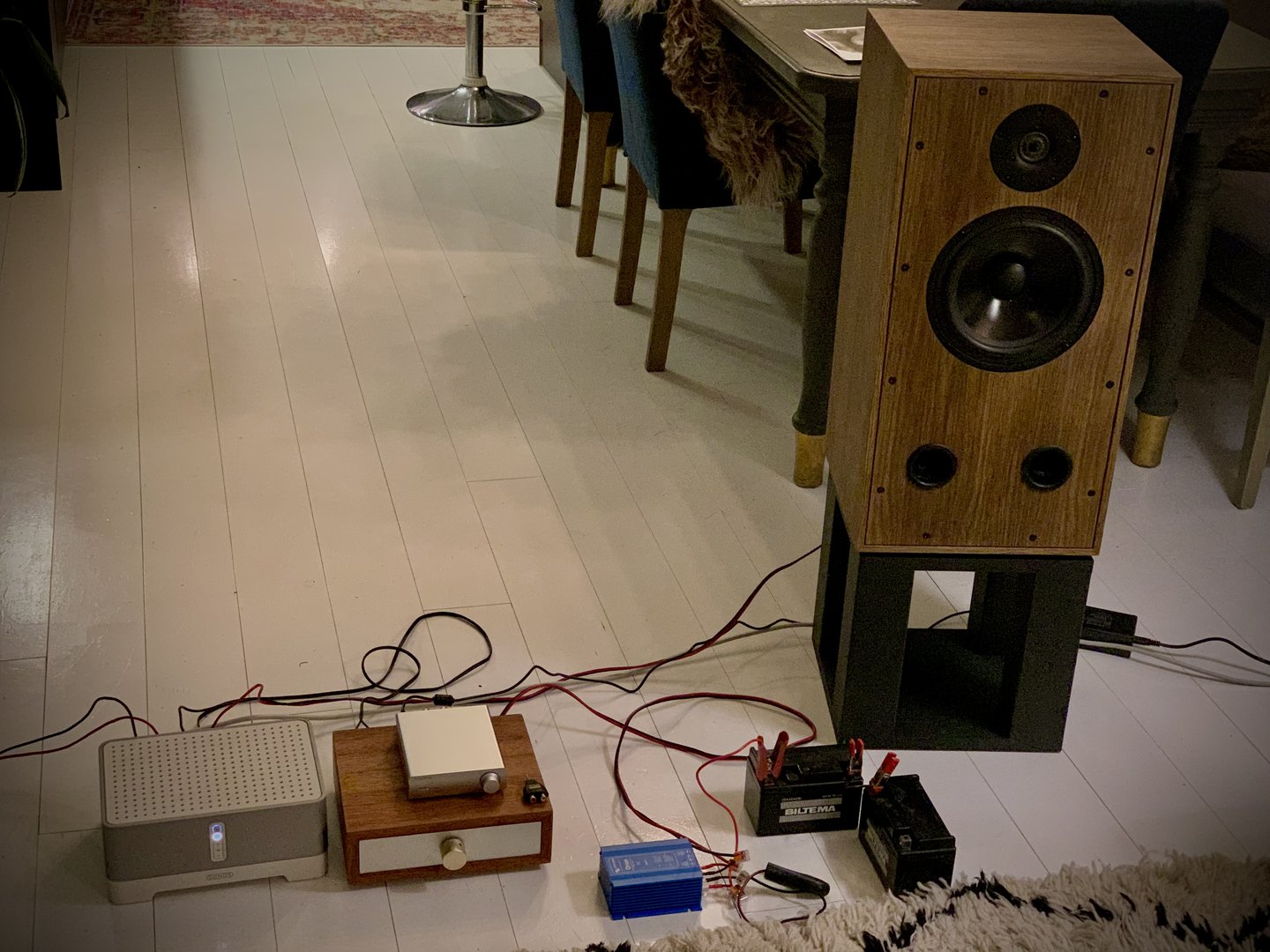

Test i stuen. Meget bra. Deilig bass fra 8 tommerne.



[Hornlyd]

«Patentet» mitt med skiver og pakninger funker ikke så bra. Jeg skrur inn rampa igjen.

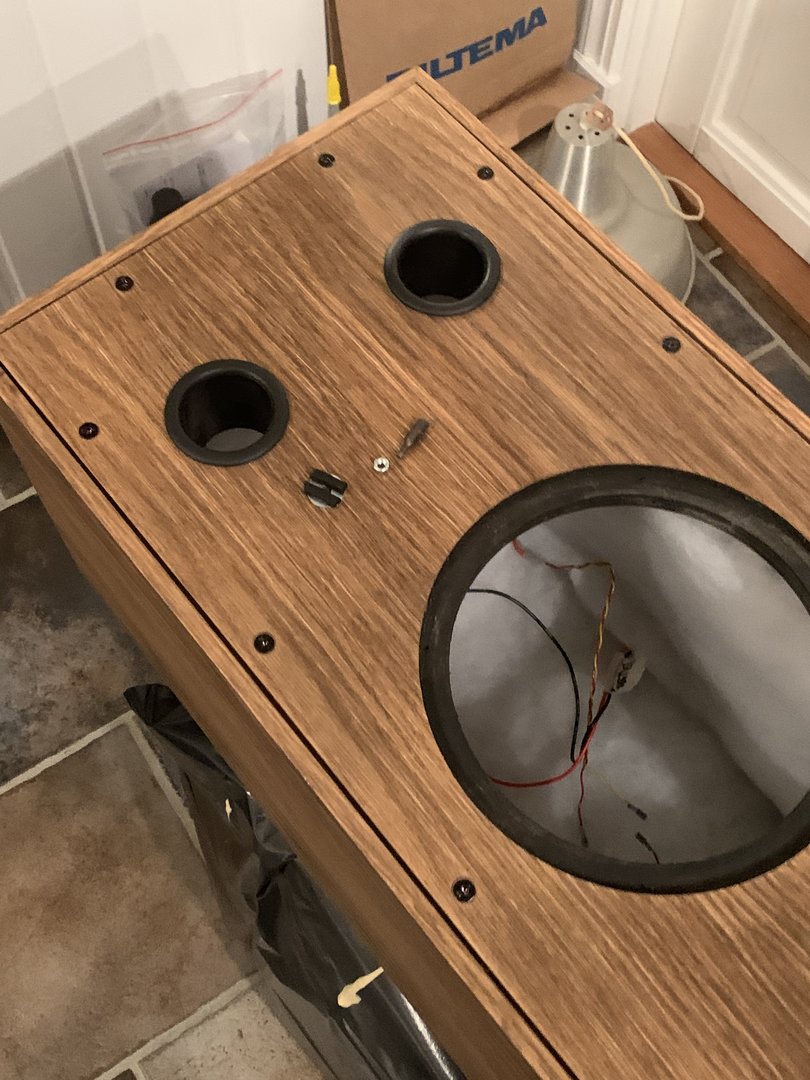

Her no en innvendige bilder:



[Hornlyd]

Da er rampa satt inn igjen. Nye bolter er kjøpt inn og montert. Nå sitter baffelen vesentlig strammere, tror ikke det gjør noen forskjell. Det er en tynn pakning i mellom. Kassene har en utrolig mørk, myk og død klang. Jeg føler at Mission er Completed.

Har også snudd fasen på diskanten i samråd med cbarth1.

Med test cd og et fasespor så høres det bra ut.

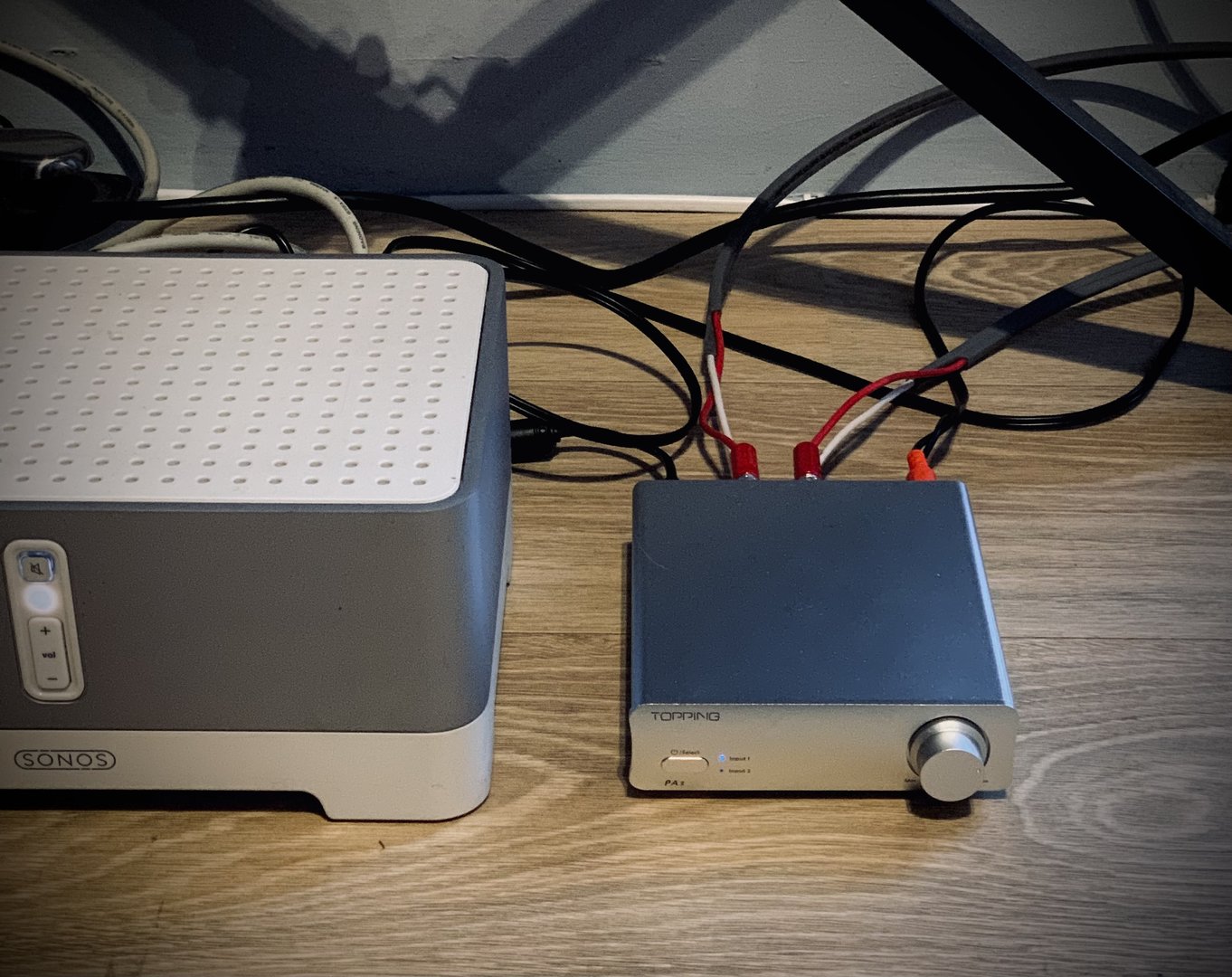

Nå skal det snart kjøres test mellom Sonos, Topping og DIY TPA3255.



[Hornlyd]

Før jeg gidder å gjøre noe så cruiser nummer 20 på moderat volum her:



[Hornlyd]

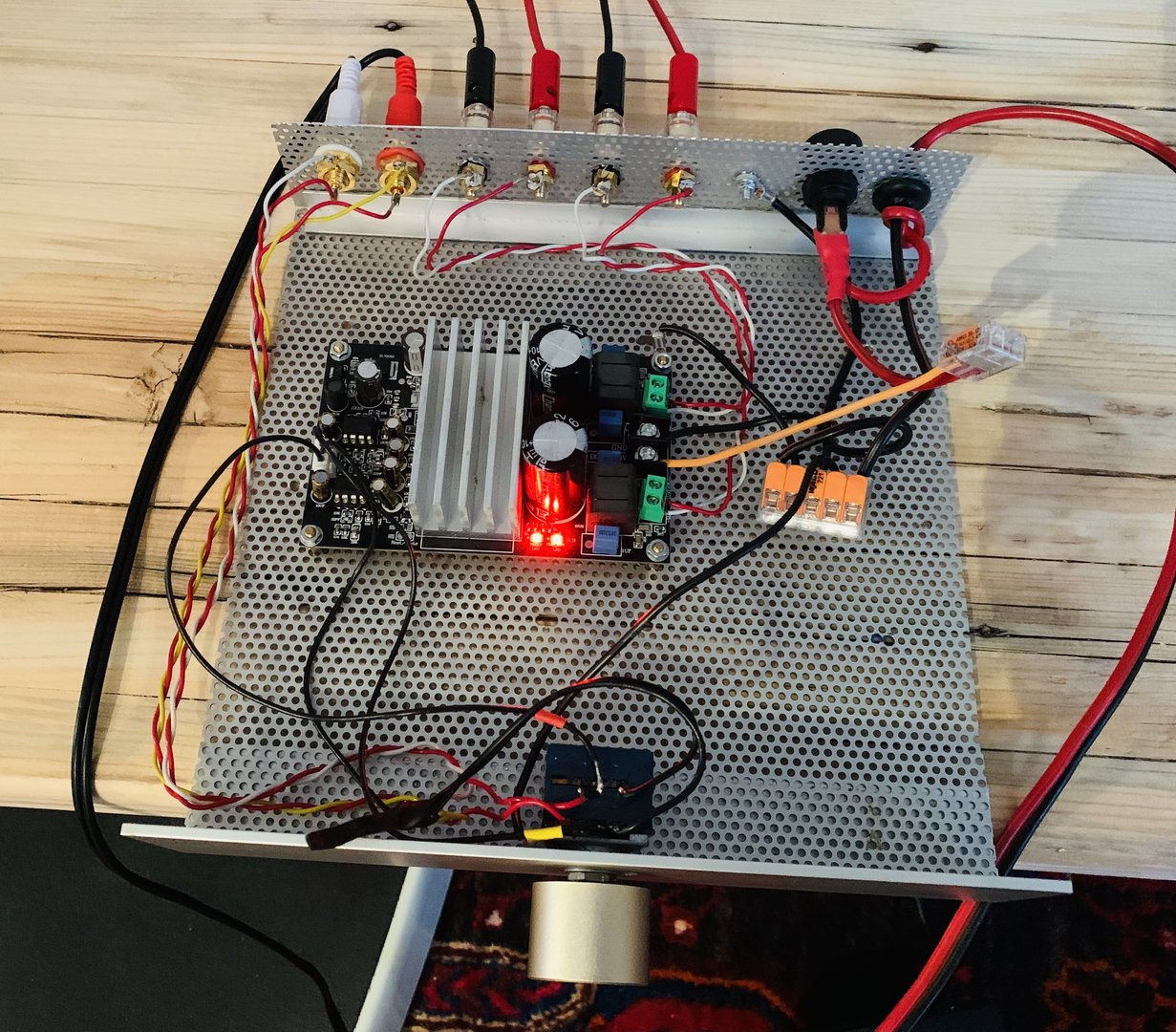

Ikke stor forskjell på disse men DIY TPA3255 trekker trolig det lengste strået. Den er kraftigere enn de andre. Har bedre bass. Føler at både Topping og TPA3255 er bittelitt mer oppløst en Sonosen (som er snart 20 år siden ble utviklet).

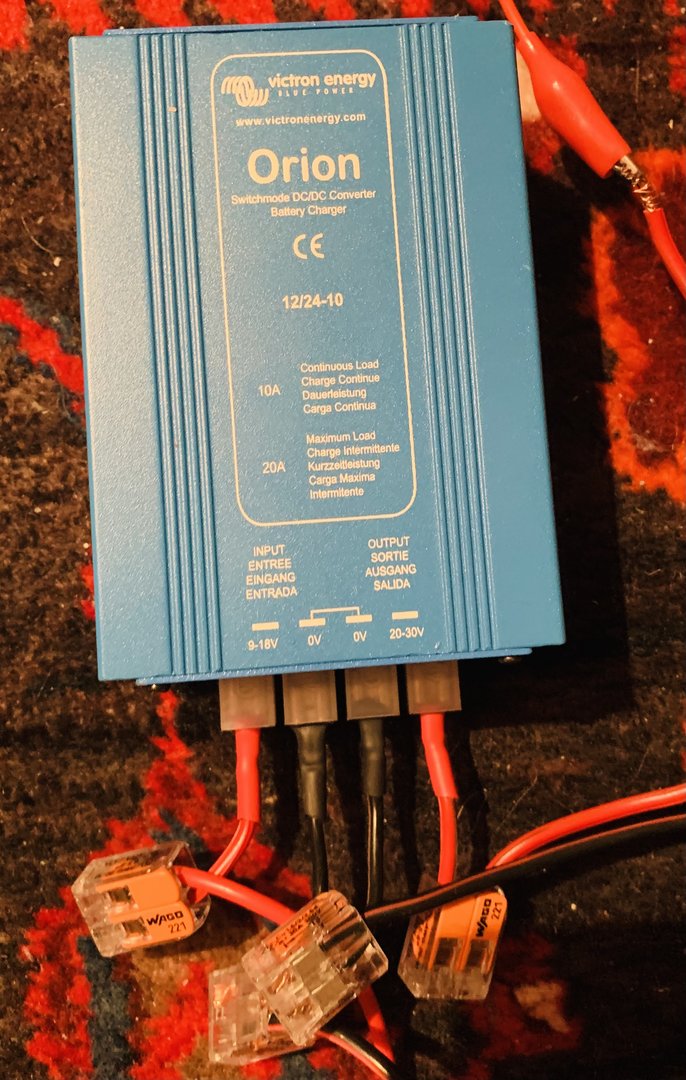

Forsterkerkortet kostet knapper og glansbilder på ebay. Kjører 12V seriekoblet batteri med DC-DC converter som jeg stilte på max og fikk 31,5 Volt ut av.



[Hornlyd]

Hmmmmmmmmm……………………..

Hva gjør jeg nå som jeg er ferdig? Slette hele tråden?



[Hornlyd]

God idee. Jeg fant på nå at vi dropper vanlig middag, jekker en Amarone og spiser litt harde hvite oster.

Og tester hytteanlegget



[oks81]

Pokkern!! Ble både tørst og sulten!!



[Hornlyd]

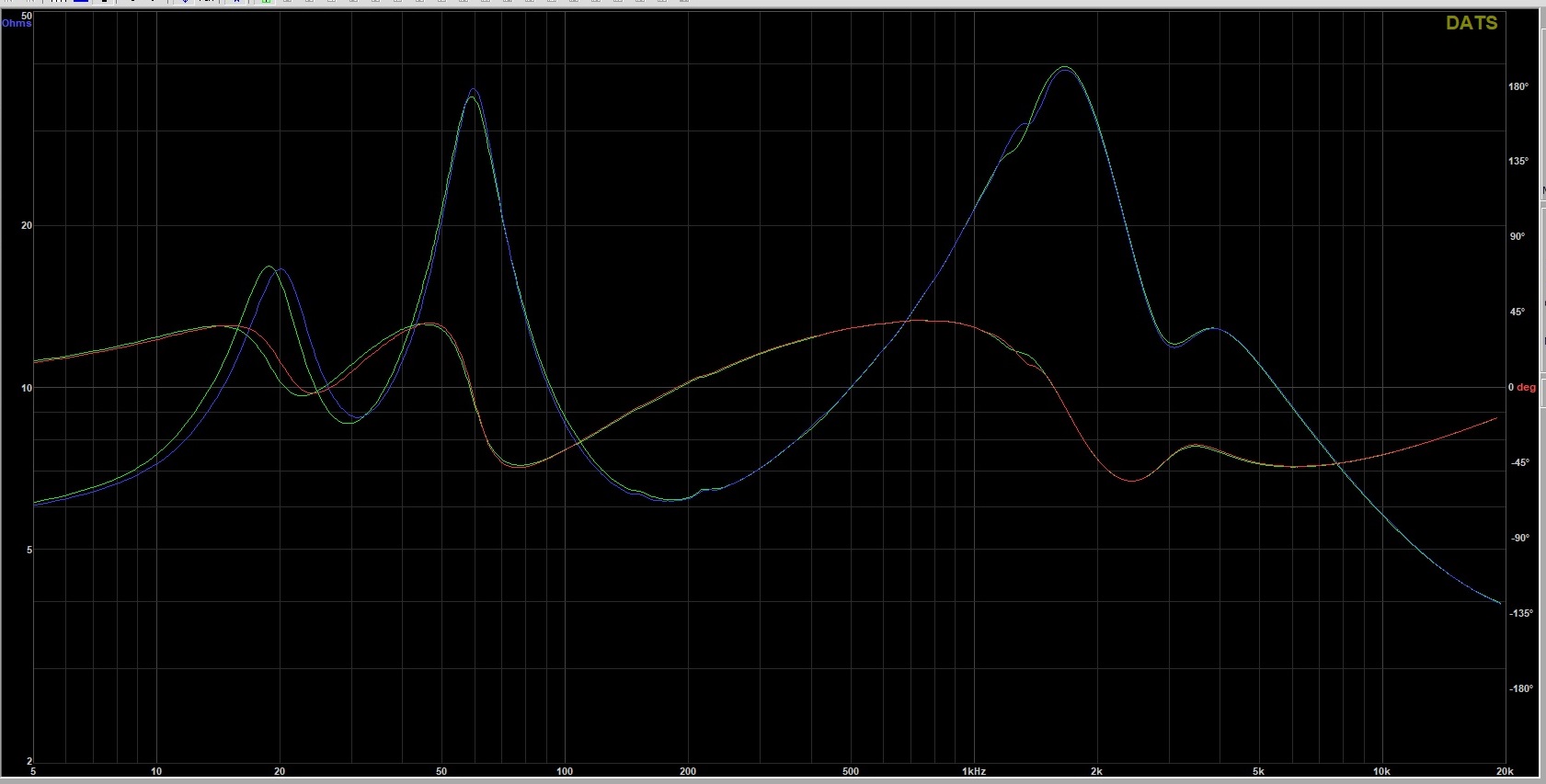

Impedanse og fasemåleing av Farting speaker.

Hhv venstre og høyre.

Jeg synes det ser bra ut



[Hornlyd]

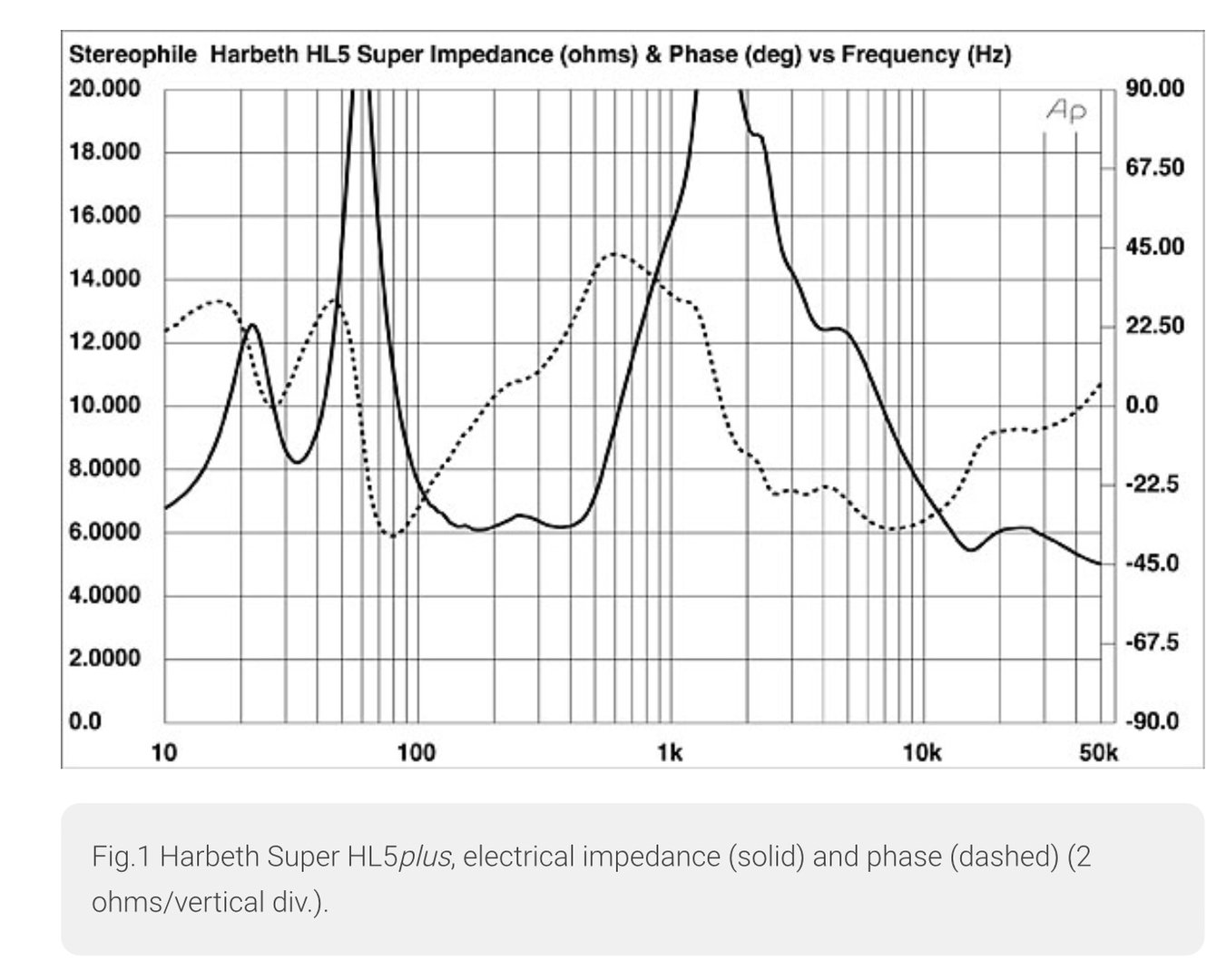

Her Harbeth SHL5+ (den har også en supertweeter)



[Hornlyd]

En laaang grundig gjennomgang med kona i går og en enda lengre med naboen min som har veldig gode lyd-analytiske-evner.

Jeg tviler ofte på min egen vurderingsevne da det er lett å surre med sitt og bli forutinntatt.

Heldigvis så stemmer de fleste av mine betraktininger i forkant med det de andre sier og det ofte uoppfordret.


Her noen konklusjoner:


FORSTERKER:

Når det gjelder forsterkerne så er faktisk Texas Instrument sin TPA3255 ekstremt bra for penga. Best bass og dynamikk punktum.

Dvs at DIY kabinettet mitt blir med på hytta

FARTING SPEAKER:

Dette er en svært vellykket konstruksjon.

Pluss:
Feit og deilig lyd, altetende når det gjelder musikk
Kan spille overraskende høyt
Meget bra og kroppslig bass
Silkemyk diskant
Behagelig mellomtone (som var målet)
Man kan kalle det en «organisk og musikalsk høyttaler»

Minus:
Litt trang sweet spot og kun brukbart fantomsenter (jeg liker constant directivity)
Litt slapp i fisken i bassen (kontra svært tunge og avstivede konstruksjoner)
Mangler brilliansen i nedre diskant (kontra metalldomer)



[Snickers-is]

Jeg tror at om du hadde gått for en metalldiskant med en liten waveguide ville du fått litt bredere sweetspot.

Når det gjelder bassen kan det være du skulle simulert den med litt seriemotstand før du satte tuningen. Vi kan i prinsippet få "perfekt bass" med 100 ohm seriemotstand, så lenge ting er designet for det.



[Hornlyd]

Jeg tror at om du hadde gått for en metalldiskant med en liten waveguide ville du fått litt bredere sweetspot.

Når det gjelder bassen kan det være du skulle simulert den med litt seriemotstand før du satte tuningen. Vi kan i prinsippet få "perfekt bass" med 100 ohm seriemotstand, så lenge ting er designet for det.

Jeg har flere DXT på lager.

Perfekt bass, perfekt direktivitet, perfekt summering, ekstra detaljer og dynamikk i nedre diskant…..ja takk.

Men her detter jeg av kompetansemessig.



[Hornlyd]

Da er vel aktiv deling tingen?



[oen]

Beranek's Law
“It has been remarked that if one selects his own components, builds his own enclosure, and is convinced he has made a wise choice of design, then his own loudspeaker sounds better to him than does anyone else's loudspeaker.”



[Hornlyd]

Beranek's Law
“It has been remarked that if one selects his own components, builds his own enclosure, and is convinced he has made a wise choice of design, then his own loudspeaker sounds better to him than does anyone else's loudspeaker.”

Heldigvis har jeg diverse andre høyttalere og sammenligne med pluss at jeg henter inn andre lyttere som er mer objektive enn meg



[Snickers-is]

For å legge til ytterligere en liten detalj, når kabinettet er såpass lossy kan man også inkludere dette som en faktor i bassreflekssimuleringen. Det gir et enda mer presist sluttresultat.



[Hornlyd]

Hvordan simulerer man det da?



[Snickers-is]

Man må ha et program som støtter det, for eksempel LspCAD. Tror nok Vituix har mulighet for det også.



[Hornlyd]

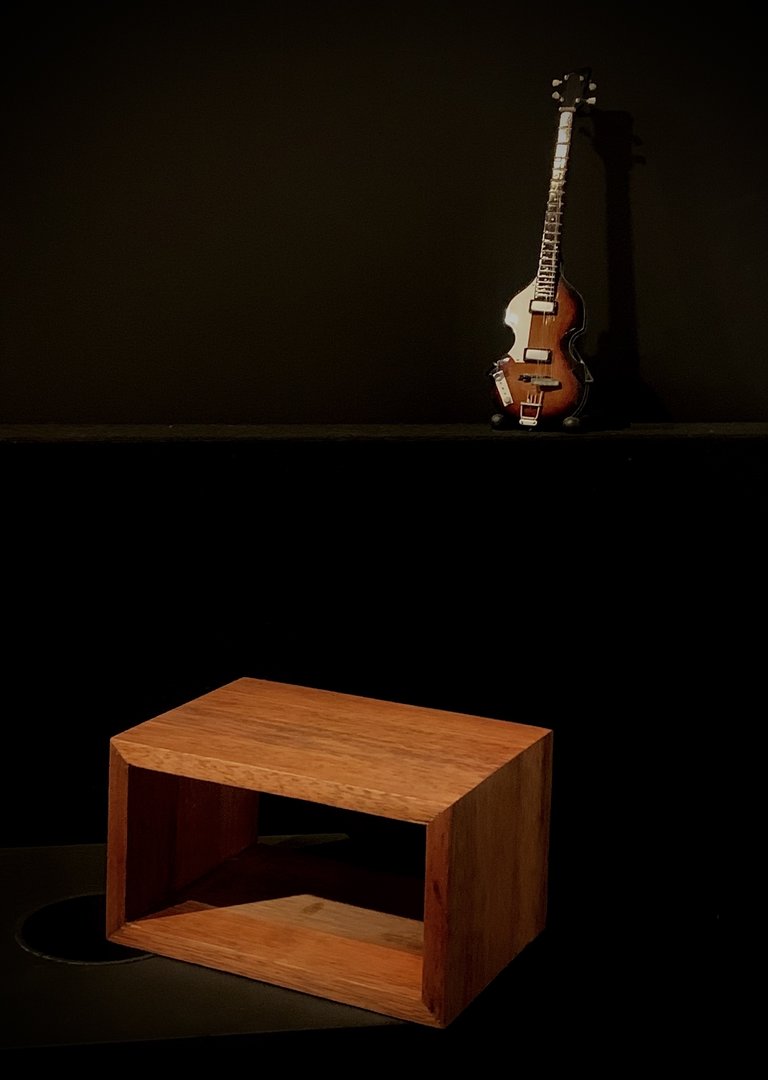

Jeg har enda en ramme jeg har laget.

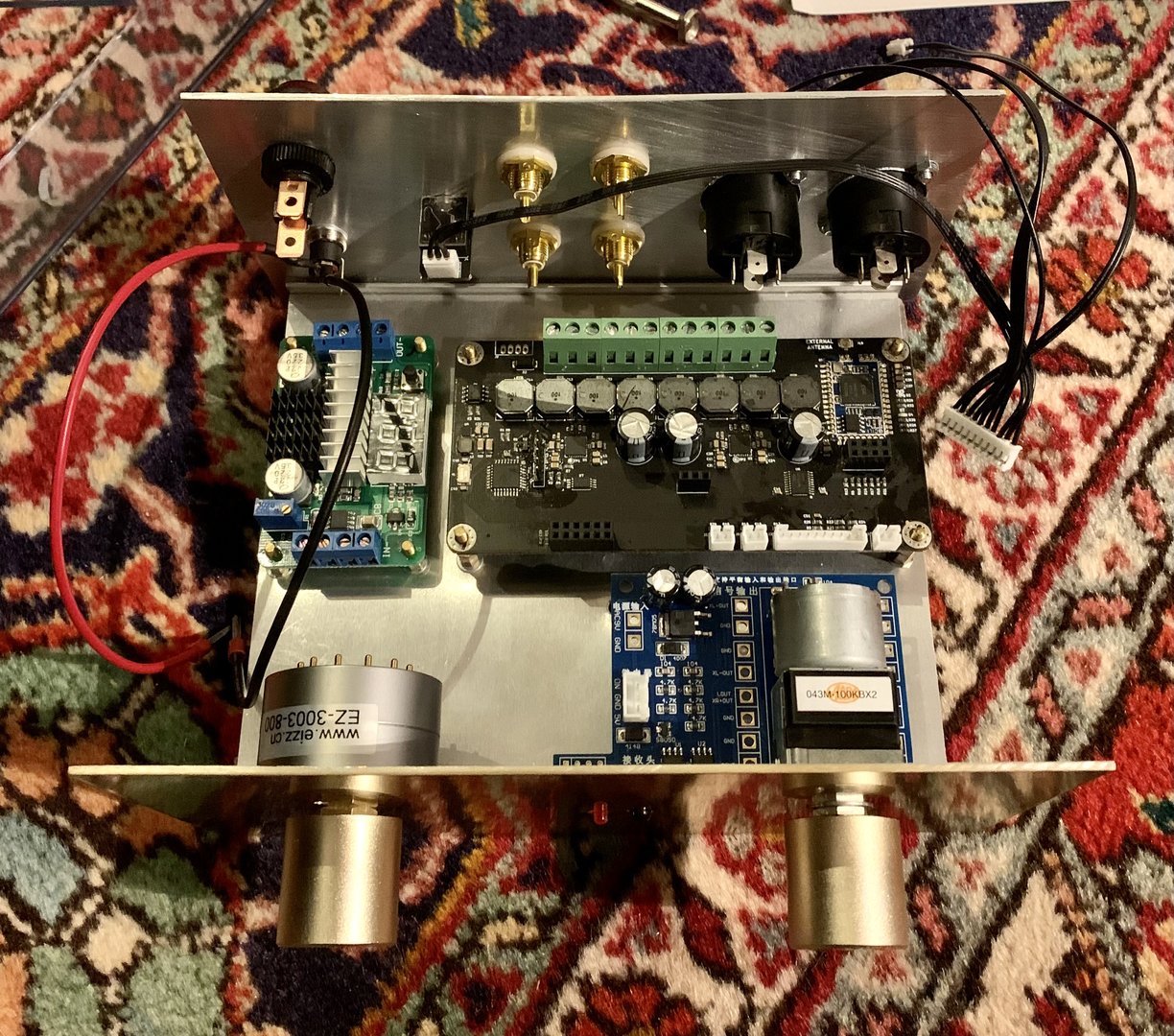

Her skal jeg putte inn Zuodio 4 kanals forsterkern med dsp. Den bruker en Texas Instrument chip som er etterfølgeren til 3116/18 og har lavere forvrengning.

Da kan jeg jo teste DXT diskanten og få litt veiledning mht tuning av bassportene Snickers?

https://zoudio.com/wp-content/uploads/2020/05/AIO4CH-datasheet-V1.1.2.pdf



[OB-BB]

No speinne eg førr reinen å kjæm. Eg e bærre to kaffekok uinna, så håill kjærringa heime. Ho syns eg e så fin.

Faen så artig at det virka.

BB



[OB-BB]

Snickers;
WG300 waveguide er vel ca 6,5". Fins det en tilsvarende 8" et eller annet sted - noe som korresponderer bedre med åttetommeren som HEL bruker. Hadde ikke dette kunne vært en killer sammen med en Seas 27-diskant? En jeg kjenner gnåler alltid om denne sammenhengen.

BB



[Hornlyd]

OBBA-BOBBA:

H1471-08 CA22RNY

THE ART OF SOUND PERFECTION BY SEAS

www.seas.no

Denne er litt i samme gate med coatet papirmembran som er smooth oppover. Den er mer lettdreven (diger magnet) og har vel bedre transientrespons kanskje? Som du ser tidligere i tråden så har jeg brukt den i 55 liters (sterkt avstivet) kabinett og den leverer stram bass og deilig mellomtone. Naboen likte den totalt sett bedre enn NOS 8 tommern i fjertekabinettet med hårfin margin. Jeg synes de har hver sine kvaliteter.

I og med at sånne 8 tommers papirdrivere låter så bra oppover så tenker jeg at DXT er midt i blinken. DXT var faktisk ikke så veldig langt unna Bliesma beryllium mtp dynamikk og detaljering (selv om beryllium er litt glattere og litt større i lydbildet). DXT på sin side har litt bedre sweet spot og litt ryddigere fantomsenter. Bliesma er faktisk ikke så hakkendes gæærn her til å være vanlig dome.


Så mitt forslag er ganske enkelt RNY og DXT da de matcher, er tilgjengelige og holder svært høy kvalitet. Lettdrevent blir det også. Og til og med rimelig i innkjøp.


Et annet alternativ som er kanon, og kanskje aller mest snappy, er FA22RCZ. Sykt lett membrann og lav uavfjæret vekt (QMS) for å bruke racerbil terminologi. Men den tåler ikke så mye juling som RNY.


Når det gjelder waveguides så ligger det mye gratis tegninger på nettet som kan kjøres på CNC.



[Hornlyd]

Så kort fortalt.


Diskant:

Som han vi kjenner sier, DXT (rett implementert) er vanvittig bra. Jeg mener at alle fordeler med DXT vurdert under ett gjør den til en av de aller aller beste diskantene som kan brukes på standard kassehøyttalere.

Skal du bygge mtp lydkvalitet så bør form følge funksjon mtp diffraksjon og spredningsmønster. Dette har Snickers mast om siden tidenes morgen.


Verdt å lese:

Test report | Seas DXT 27TBCD / GB (H1499-06)

Detailed review of the Seas DXT 27TBCD / GB (H1499-06). Measurements in DIN baffle in 70cm distance at 2,83V. Level scaled to 1m.

heissmann-acoustics.de

Basic article | Baffle geometry

About baffle design, edge diffraction, secondary sound sources and their influence on the reproduction quality of loudspeakers.

heissmann-acoustics.de

Grimm Audio

Driven to Improve

www.grimmaudio.com

Bass:

Jeg kommer aldri helt i mål med slanke høyttalere. Har hørt en god del for å si det sånn. Selv om f eks en Dali 104 / Living Voice konstruksjon med Vifa C17 er fantastisk og har best orden i sysakene i øvre mellone.

Jeg går for bred baffel, 8 tommer og toveis.

Troels Gravesen har sagt at 8 tommere gjengir kvinnevokal best.

Audio Note med flere sier at toveis er bedre en flerveis pga færre faseskift (enklere filtre).

8 tommer gir en langt bedre kropp i bassen som jeg mener man rett og slett ikke kan fikse med EQ på 6,5 tommere. Bredere baffel med mindre baffelstep tap spiller også inn.



Så……..

Skulle jeg nedskalert hornriggen i mitt rom hadde jeg brukt Seas CA22RNY med Bliesma berylliumsdiskanten i en waveguide (da det blir det lille hakket hvassere enn DXT) i et stort kabinett på 50-60 liter.

Aktivt delt selvsagt.


En crazy idee er å kjøre CA22RNY i Dappolito foran og bak slik at det blir en cardioide løsning? Eller hva Snickers?



[Hornlyd]

Tilbake til Farting Speaker.

De er nå tatt med ned i labben. Junior har tatt en lytt og sier klangbalansen minner om hodetelefonene sine. Noen digre Sony toppmodeller med sound cancelling. Ergo, litt feite (ikke i negativ forstand) IMO. Og det er det jeg også hører. Han sier at den ekstreme presisjonen fra hodetelefonene mangler men sånn er det jo bare med de fleste «vanlige høyttalere». Presisjonen har jeg i hornriggen. Men Farting Spesker er alt i alt veldig gode å høre på sier han

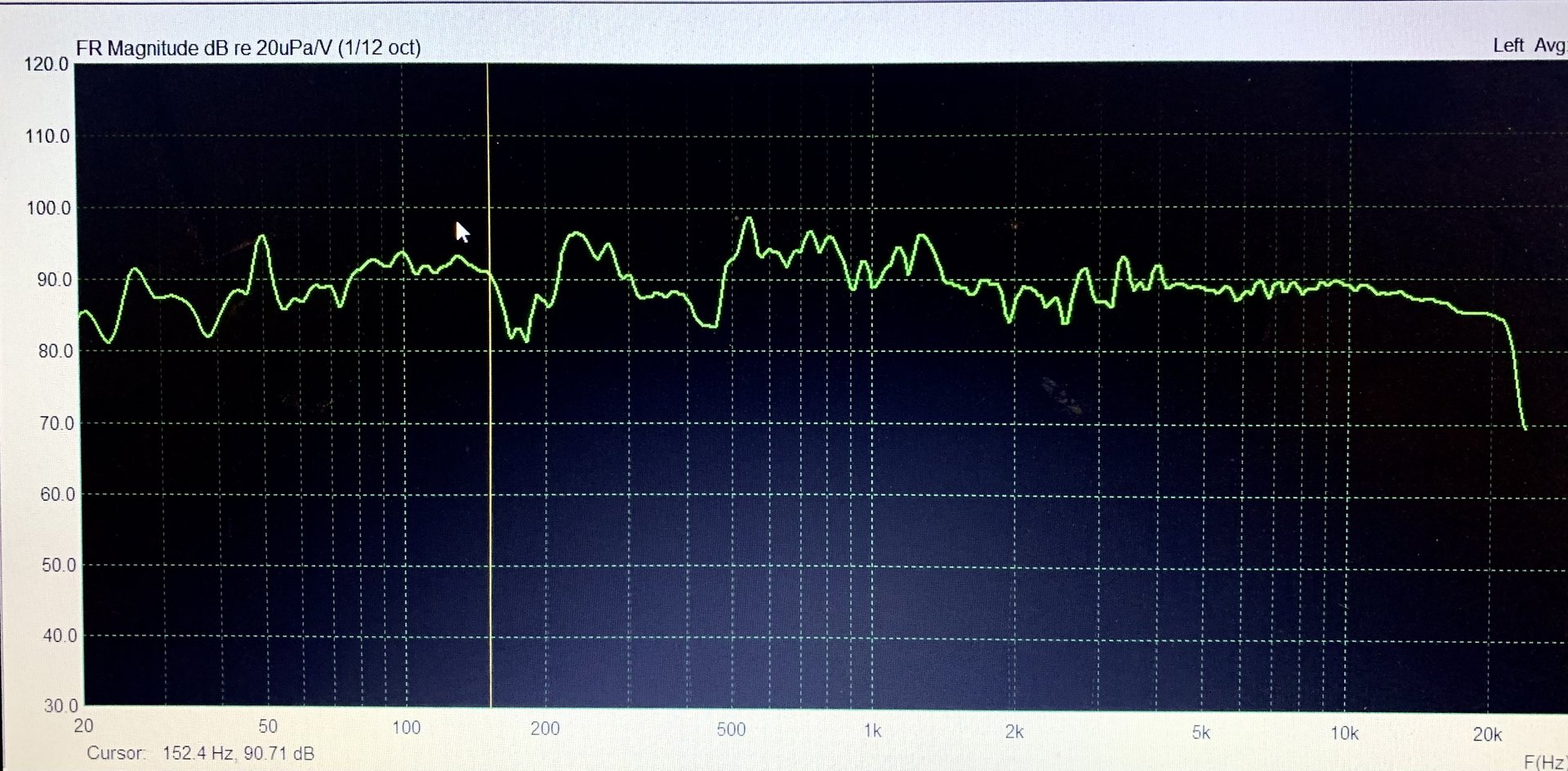

Her er on axis måling fra lytteposisjon og hodehøyde 5-10 cm over diskanten:

(NB! rotet i 200-500 Hz området er rom relatert, Orso har bedt meg «trimme» det med å legge på 8 cm Rockfon utenpå de trykkbaserte bassfellene for lenge siden. Må få rota meg til å gjøre det. Orso er dyktig på akkustikk og flere burde lytte til ham)

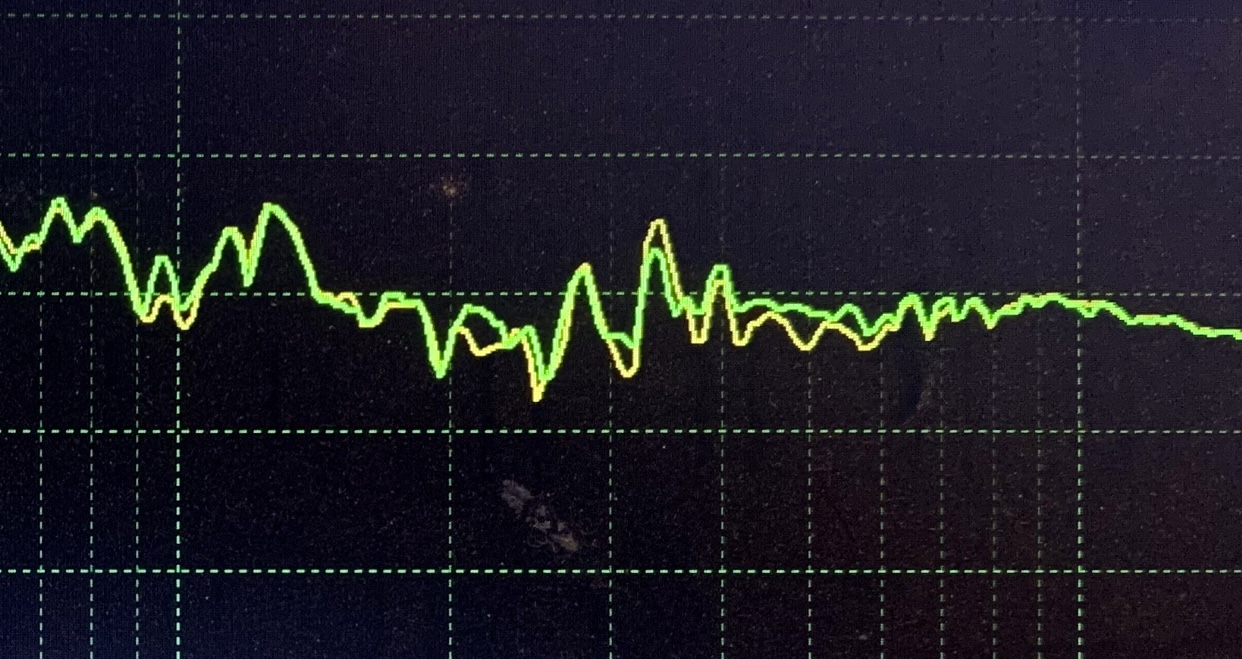

Og her med snudd fase i gul (negativ) på diskanten. Cbarth1 og jeg mener positivt fase låter best.

De er altetende når det gjelder innspillinger og har svær lyd, veldig bra bass og deilig varm kropp i vokalen. Ingen skriking på damevokal på tynne innspillinger noe som gjør at jeg slipper å tweake med dyre kabler og bytte forsterker hvert kvartal

Kan også spille knallhøyt uten at det er membranutslag som bekymrer i bassen.

Da er alle målinger og tester gjort og de er klare for transport til hytta i romjula.

MISSION COMPLETED



[Hornlyd]

En artig ting er at når jeg kobler på den lille, men kraftige, Topping forsterkern så blir lydbildet mer 3 dimensjonalt og oppløst. Dumt junior dro hjem, han burde hørt forskjellen:

Topping PA3 integrert forsterker

Liten og kompakt integrert forsterker. ALPS volumkontroll og TDA7498E klasse D. 2x70watt i 8ohm, 2x80watt i 4 ohm. Frekvensrespons 20Hz-20KHz - 0.04% THD+N. Ingen fjernkontroll.

www.hifisentralen.com



[kjtl]

Den Topping-forsterkeren så veldig fristende ut. Jeg antar at du har testet den med dine FA22RCZ MLTL? Jeg har planer om et par slike (og har elementer liggende).



[Hornlyd]

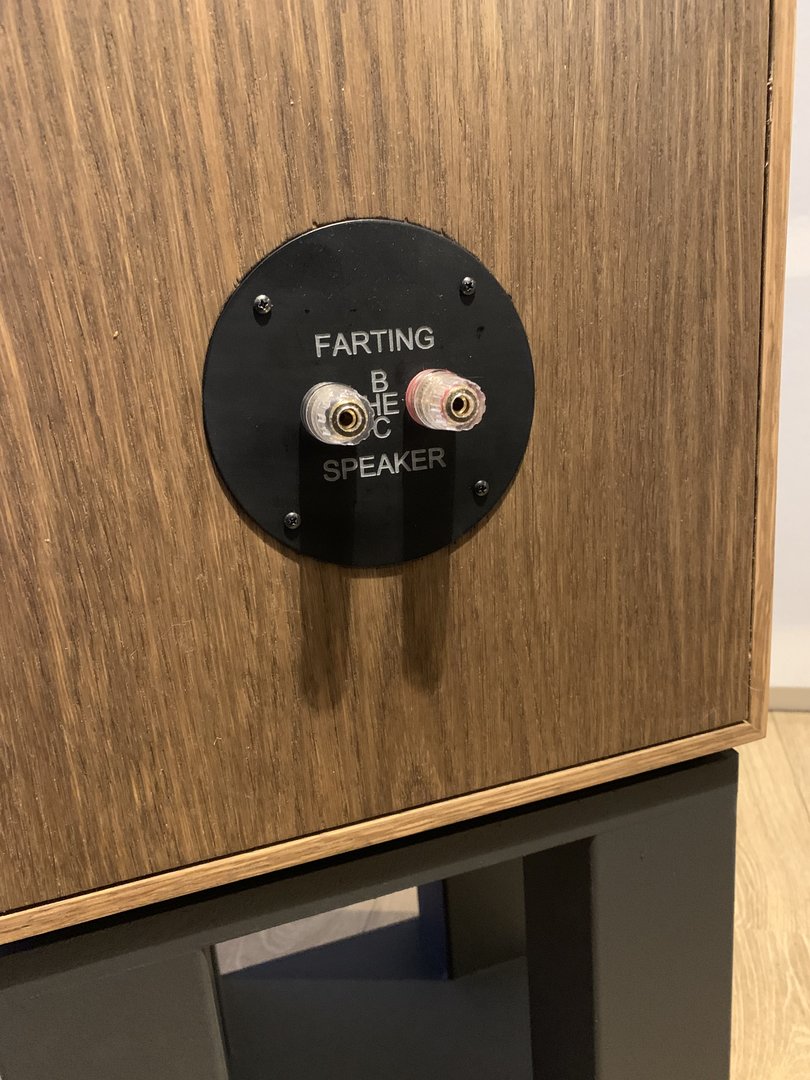

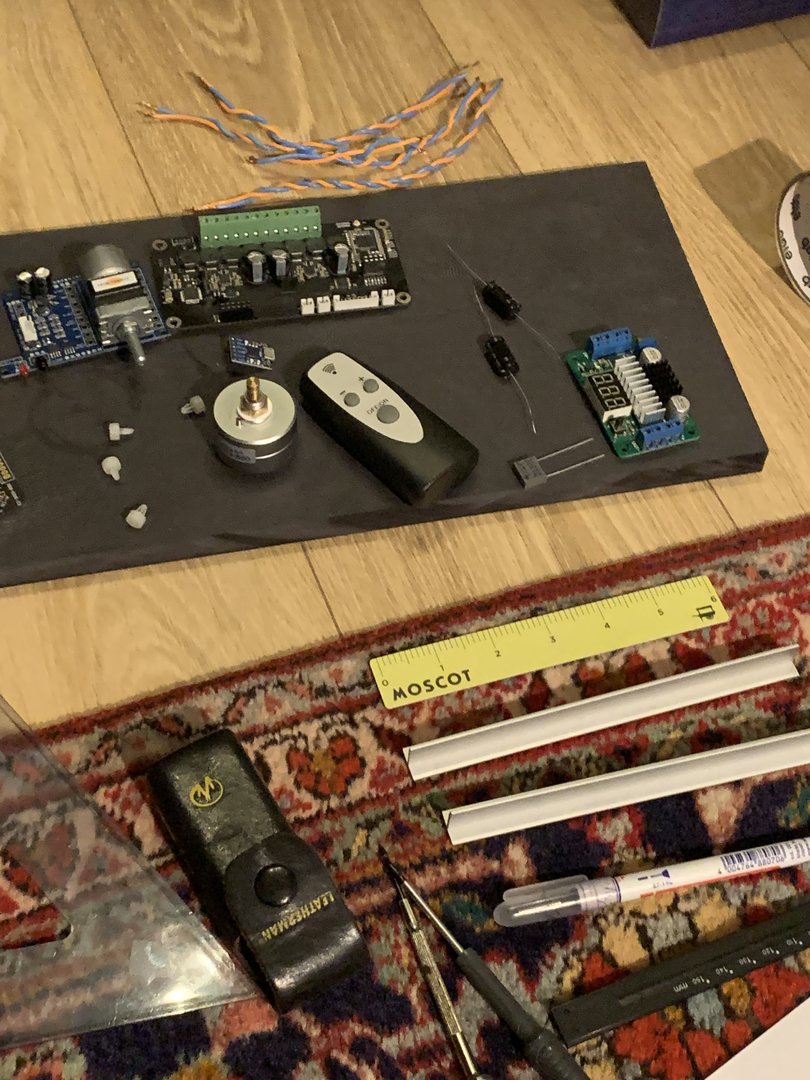

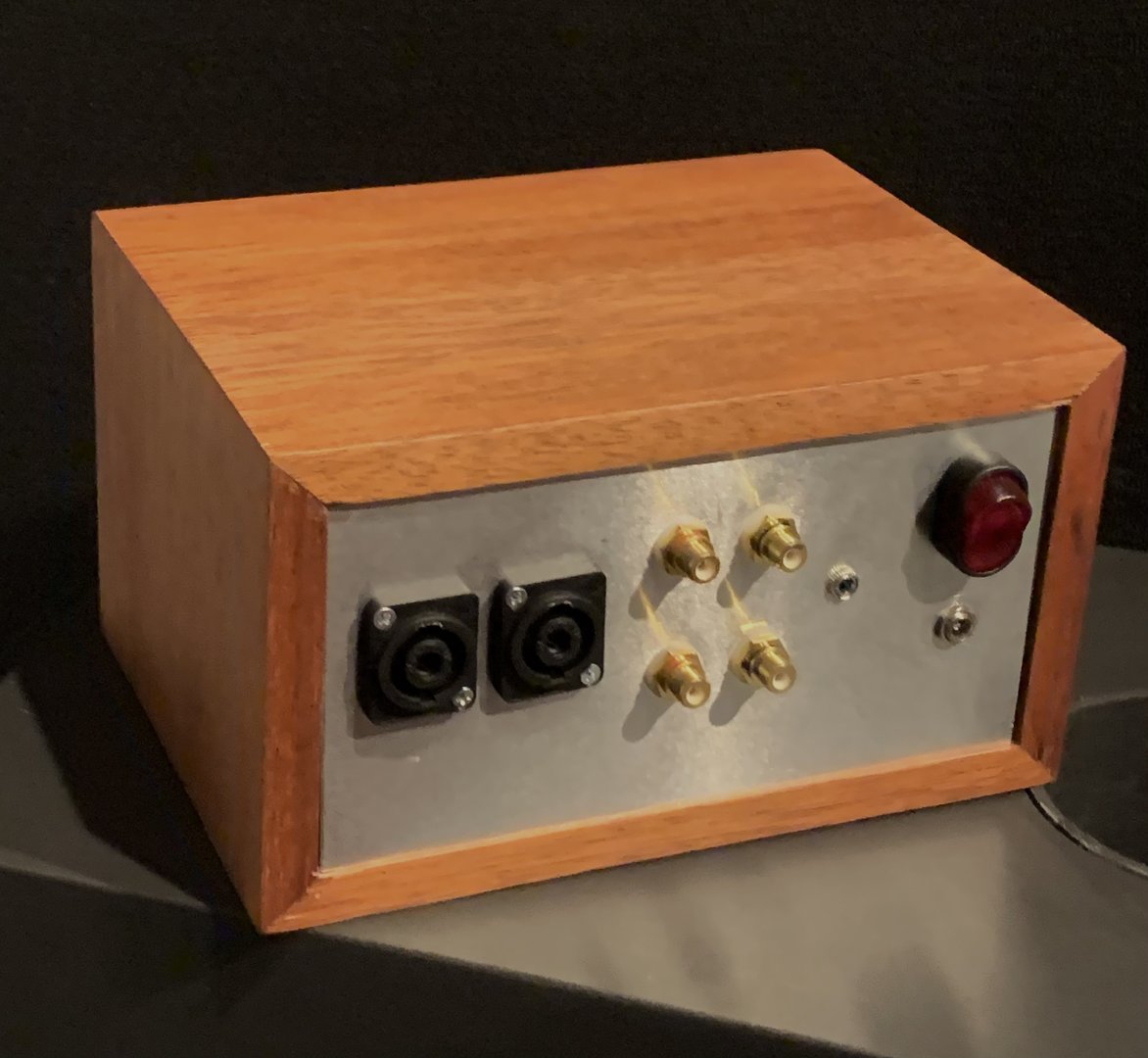

OBBA-BOBBA skal lage et sett til med terminaler til Farting Speaker. Med 4 pol Speakon. For aktiv drift. Skal teste Seas DXT.

Men da må jeg jo ha en 4 kanals forsterker med DSP. Off grid versjon på 12 Volt.

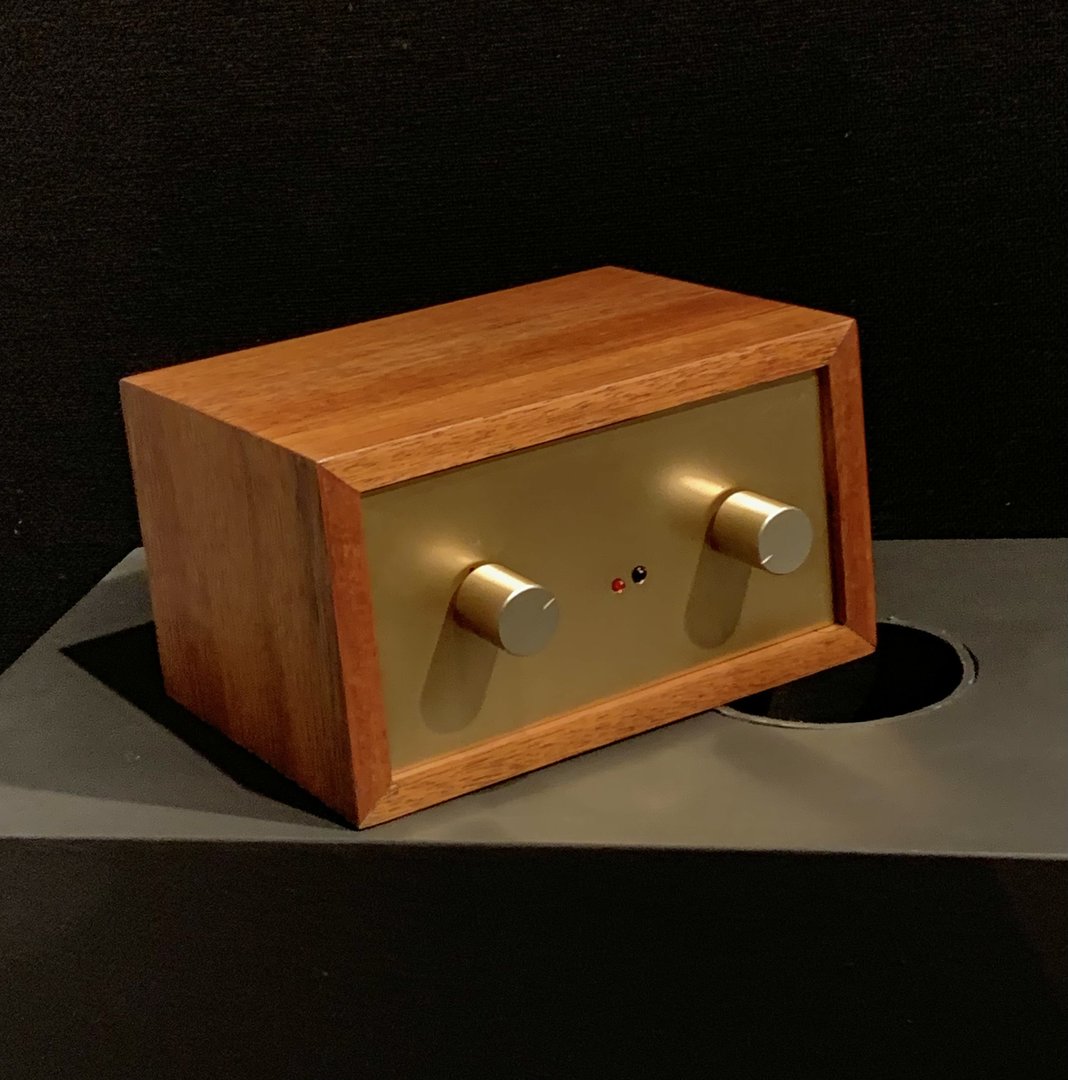

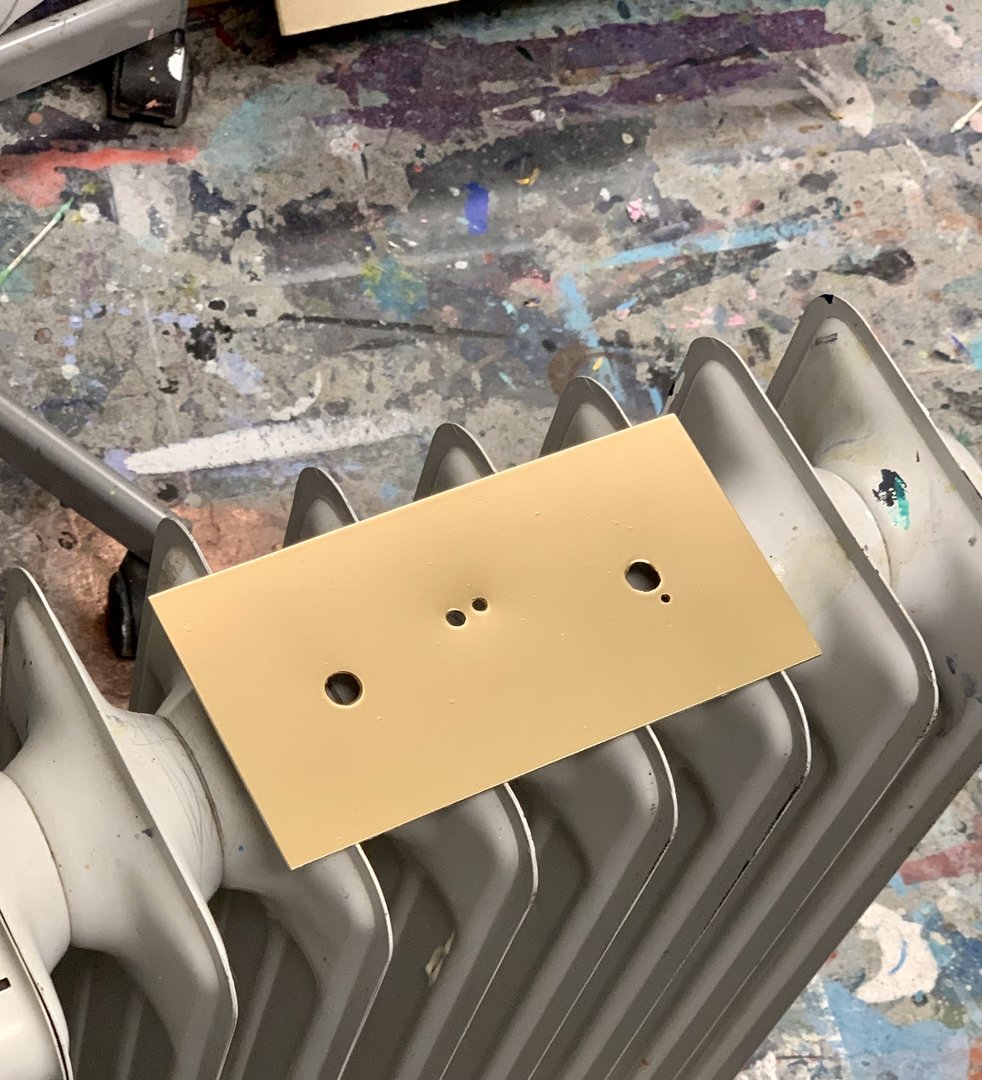

Litt gamle planker og en aluplate fra Bauhaus gjør susen igjen.

Lakka frontplata i gylden finish. Retro er sååååå 2022



[Hornlyd]

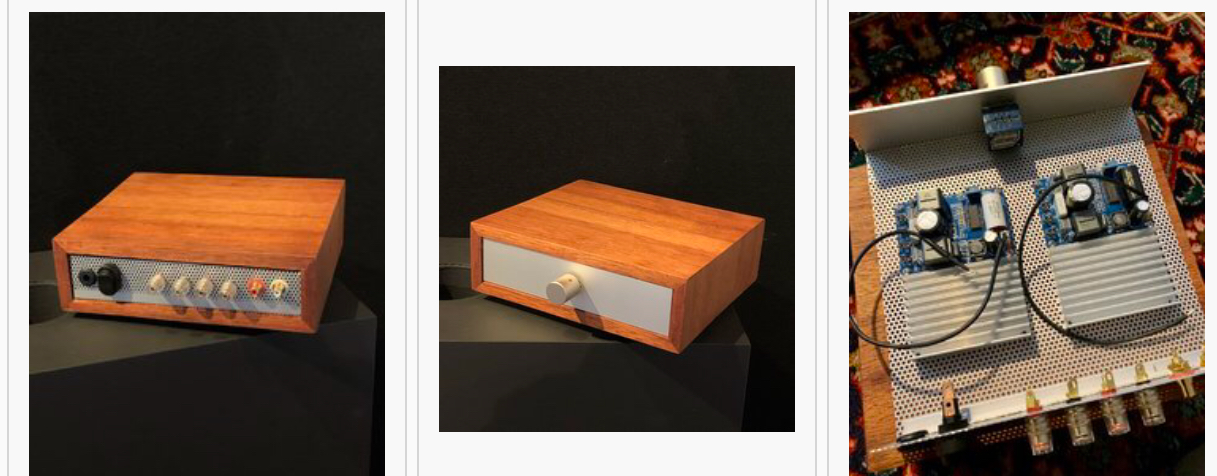

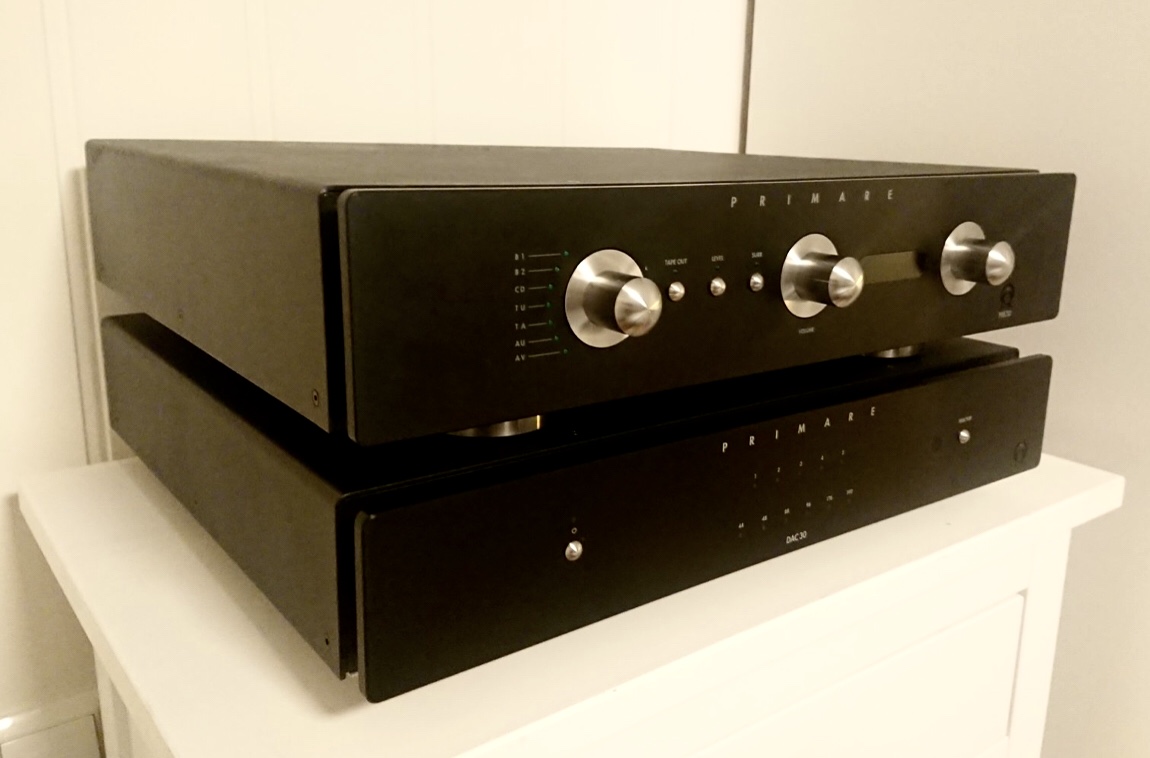

Hvem har hermet etter hvem?

Skal forresten selge Kingrex riggen med linjær PSU (en slugger av en ringkjernetrafo).



[Hornlyd]

Her er det noen som modder den billige 3255 forsterkern jeg har:

Shui Yuan Audio TPA3255 Modification Thread

Having just received my Shui Yuan Audio board I thought it would be a good idea to start a new thread specifically covering this board. First impressions - It appears to be hand soldered - even the SMD ! Quality is OK but fairly basic given that it is less than 50% of the cost of its...

www.diyaudio.com
