Prosjekt hytteanlegg "off grid hifi"

[oks81]

Lurer på om denne kretsen kan benyttes.

Men jeg er veldig usikker på JFETens egenskapper med så lav spenning.
Kanskje noen her som veit?
Jeg har testet den der med 19VDC SMPS, låt bra det

Trenger et par komponenter til og et potmeter fremfor.



[Hornlyd]

Vil det være noen fordeler lydmessig med buffer foran?



[oks81]

Jeg har ikke noen god erfaring med passiv pre med kun volumpotmeter.
En vanlig ordinær preamp har fordelen med høy inngangsimpedans og lav utgangsimpedans.
Dvs lettere last for kilde og samtidig bedre til å driver effekt trinnet.
En buffer er som en slags preamp det også, men har ikke gain.



[duc916]

Den preampen med rør trenger en strømforsyning på 12V / 2A, som i værste fall betyr at den trekker 24w. Nå gjør den nok ikke det, men kanskje 1/2 parten, dvs. 10-12 W (?). Det avr jo veldig elegant med blåtann.
Det finnes jo "hauger" av preamper, men veldig mange av de krever +- forsyningsspenning. For enkelthet skyld, så er det jo greit å holde seg til noe med bare + forsyning. Og da gjerne +12 V dc. Hvis du ser på en 12 v til 24 v dc konverter, så har Nelson Pass en enkel preamp (med hodeltelefonutgang). En ulempe er at den kjører i klasse A, så den trekker kontinuerlig rundt 7-8 Watt. Finnes foreløpig ikke i kit, men det skal vistnok komme (?). Er en tråd på diyaudio.com / pass seksjonen / ACP+ tråden. Ellers er det jo mye fint ferdig å få tak i, hva med noe fra Topping (?) Feks MX3 (?)



[Hornlyd]

Spørsmålet er om forsterkerne i det hele tatt trenger preamp?



[duc916]

Er vel bare å prøve (?) ledning fra hodetelefonutgangen på 'phonen og inn i fosterkerne (?)
Blir litt overrasket hvis det ikke funker...
Ser de har 1,5 V / 20K impedans på inngangen, og det burde være no match for iPhone / iPad (?)



[Hornlyd]

Jeg vet det funker. Har gjort det i over 10 år
Spm er om en preamp/buffer tilfører bedre lyd eller bare legger til noe i mellom?

Iphone / iPod skal etter sigende ha meget god dac/analogutgang.

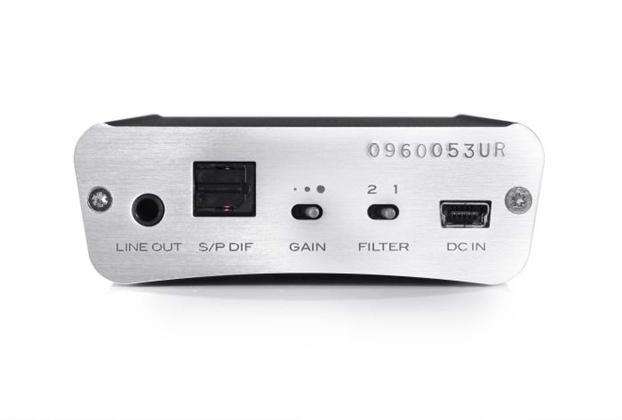

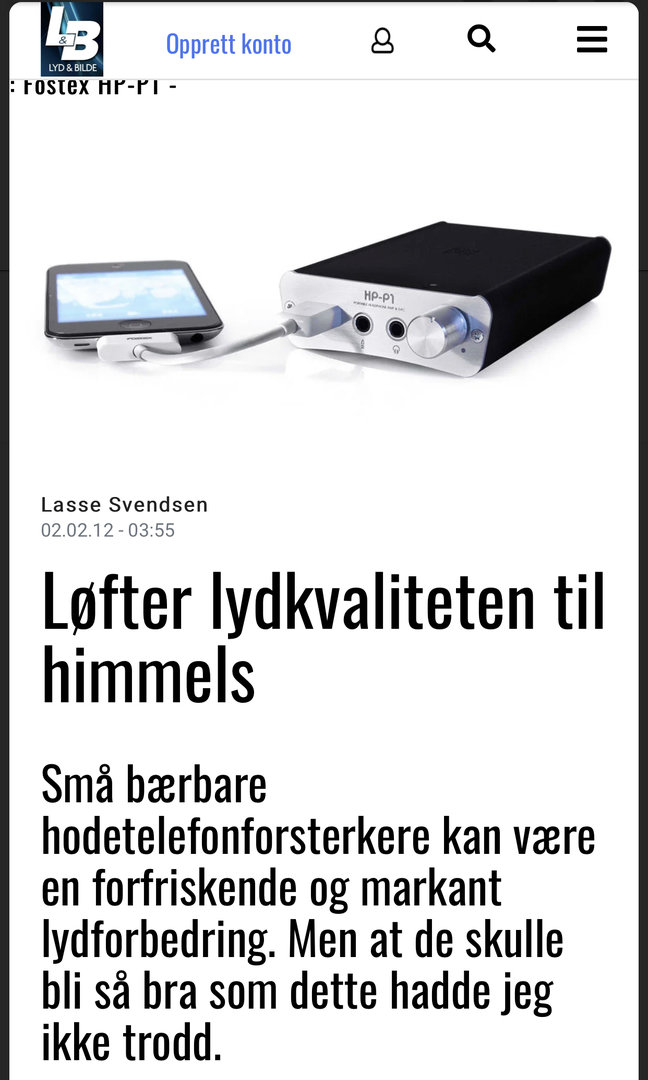

Ellers så har jeg jo denne jeg kan A/B teste med kom jeg på nå:



[duc916]

Jepp-jepp, her er det bare å teste i vei. Og har du et par løse 12 v batterier, så er det vel bare å seriekoble de til 24V og teste om 24 V gir noen stor forskjell på output fra forsterkerne (?) Her ville jeg nok ha satt inn en passende sikring på en av ledningene tett på batteripolen, kortsluttning av 24 V er et passende greit sveiseapparat...



[Hornlyd]

Kjører en midlertidig løsning da jeg ønsker å gjøre beryllium&horn konstruksjonen perfekt. Har dessuten fått tak i Seas FA22 som skal inn i den comboen.



[Hornlyd]

Off grid ventehøyttaler:

Dali 104 med Scanspeak R2604/832000 4 Ohm diskant. En rimelig og svært vellydende oppgradering.

Hvis jeg får til filteret vel og merke

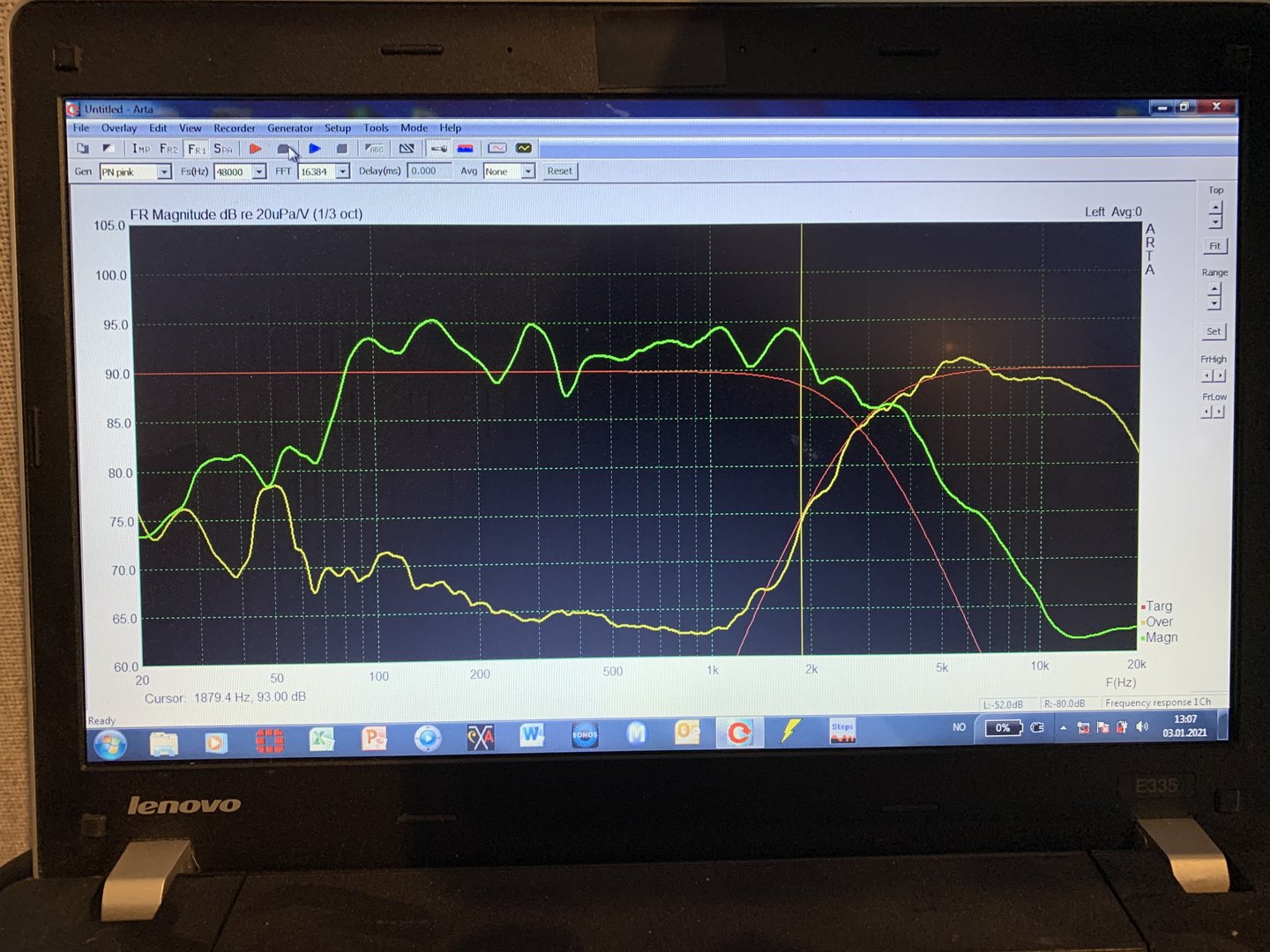

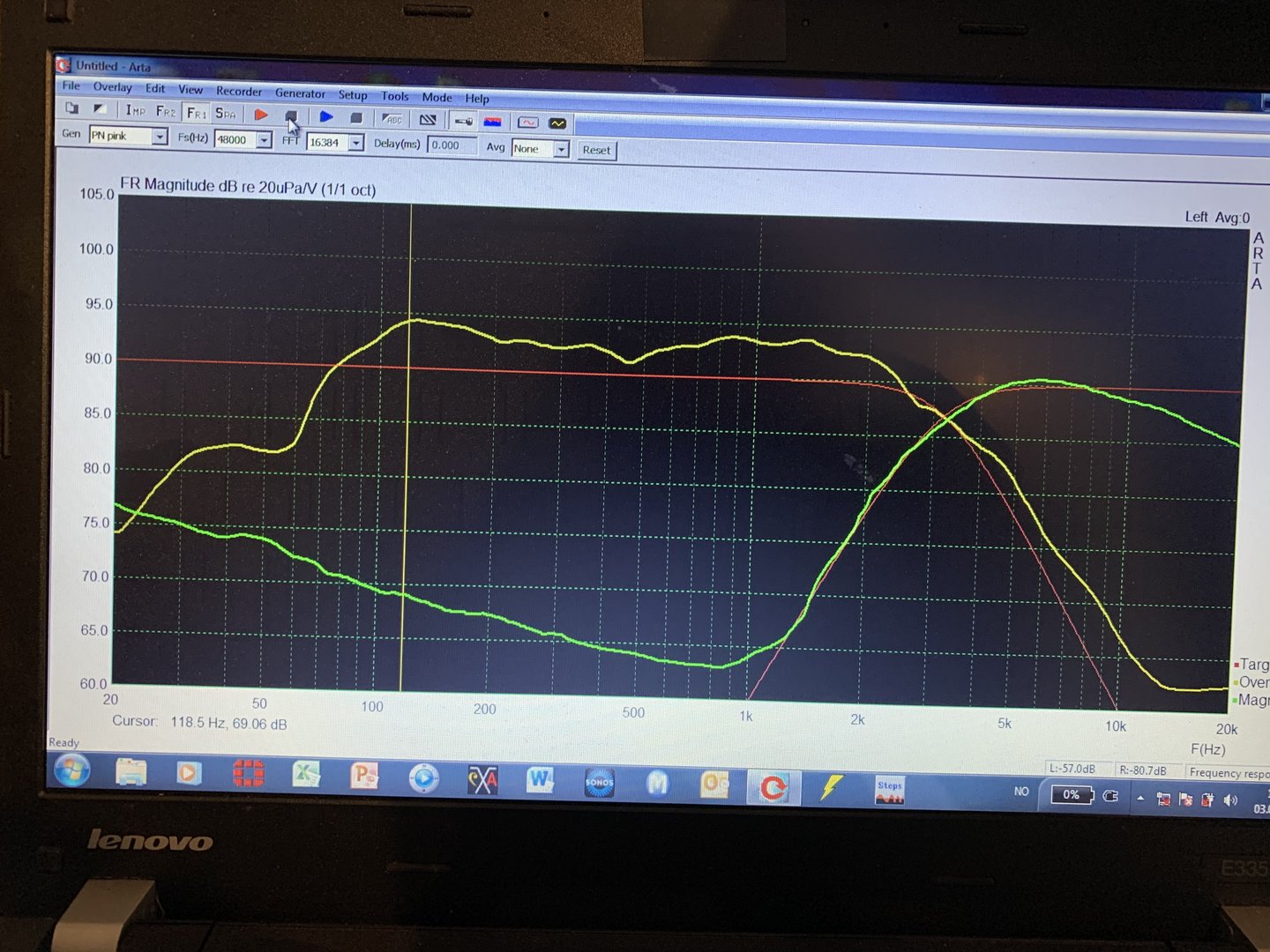

Her er måling av standard Dali 104:

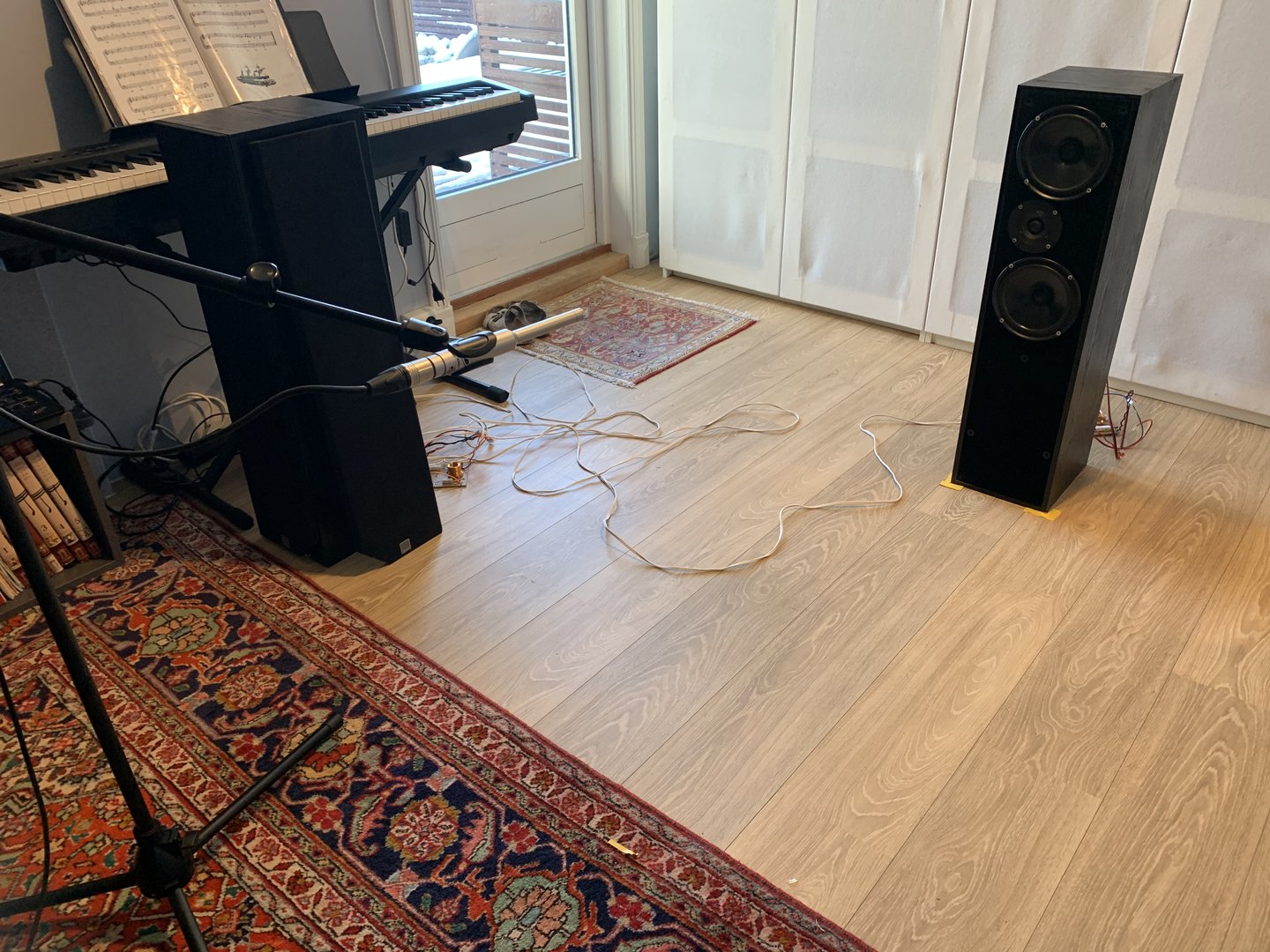

125 cm fra / 85 cm høyde. Dvs en god del off aksis i høyden som tilsvarer lytteposisjon 3 meter unna.0



[Hornlyd]

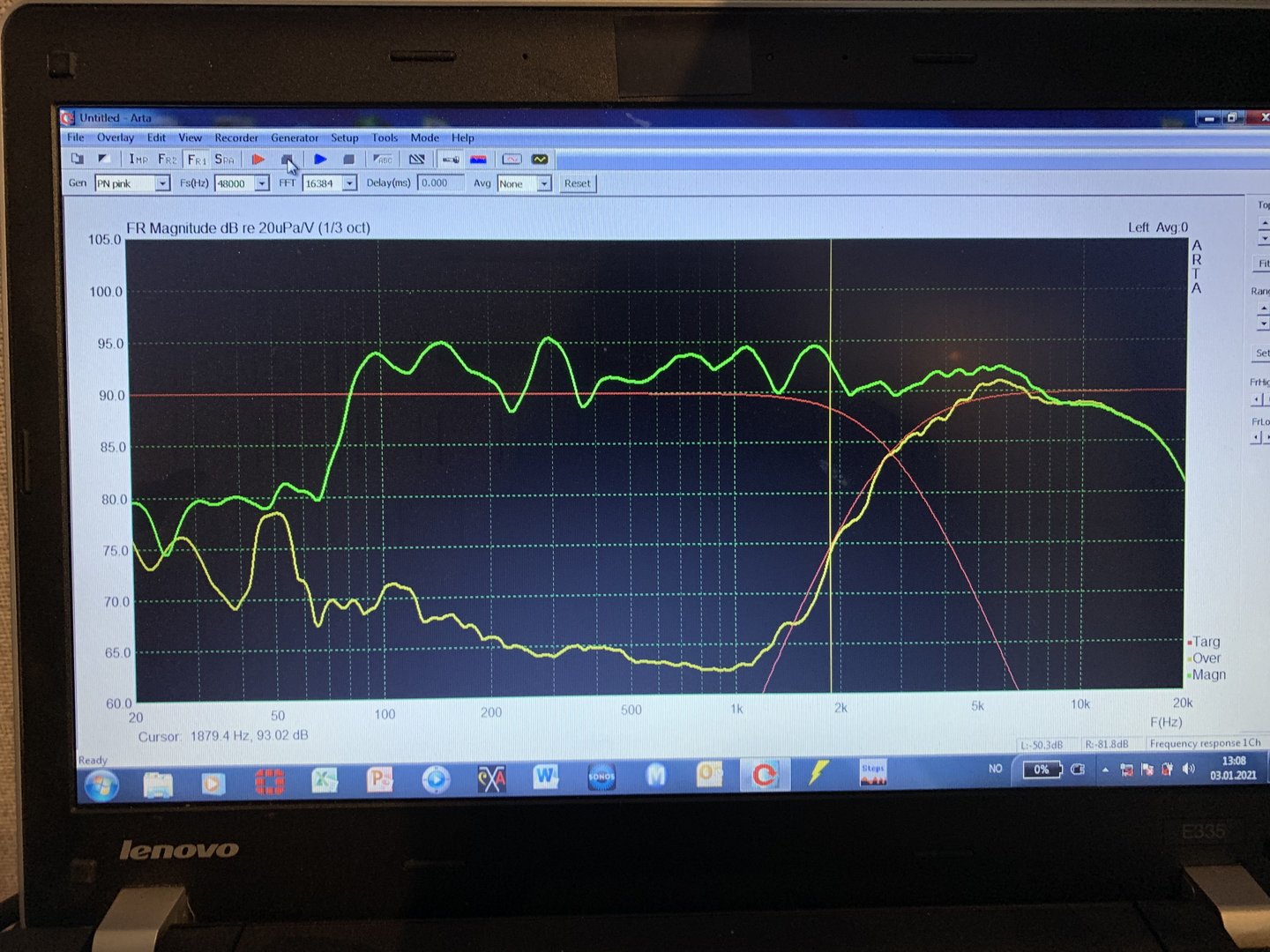

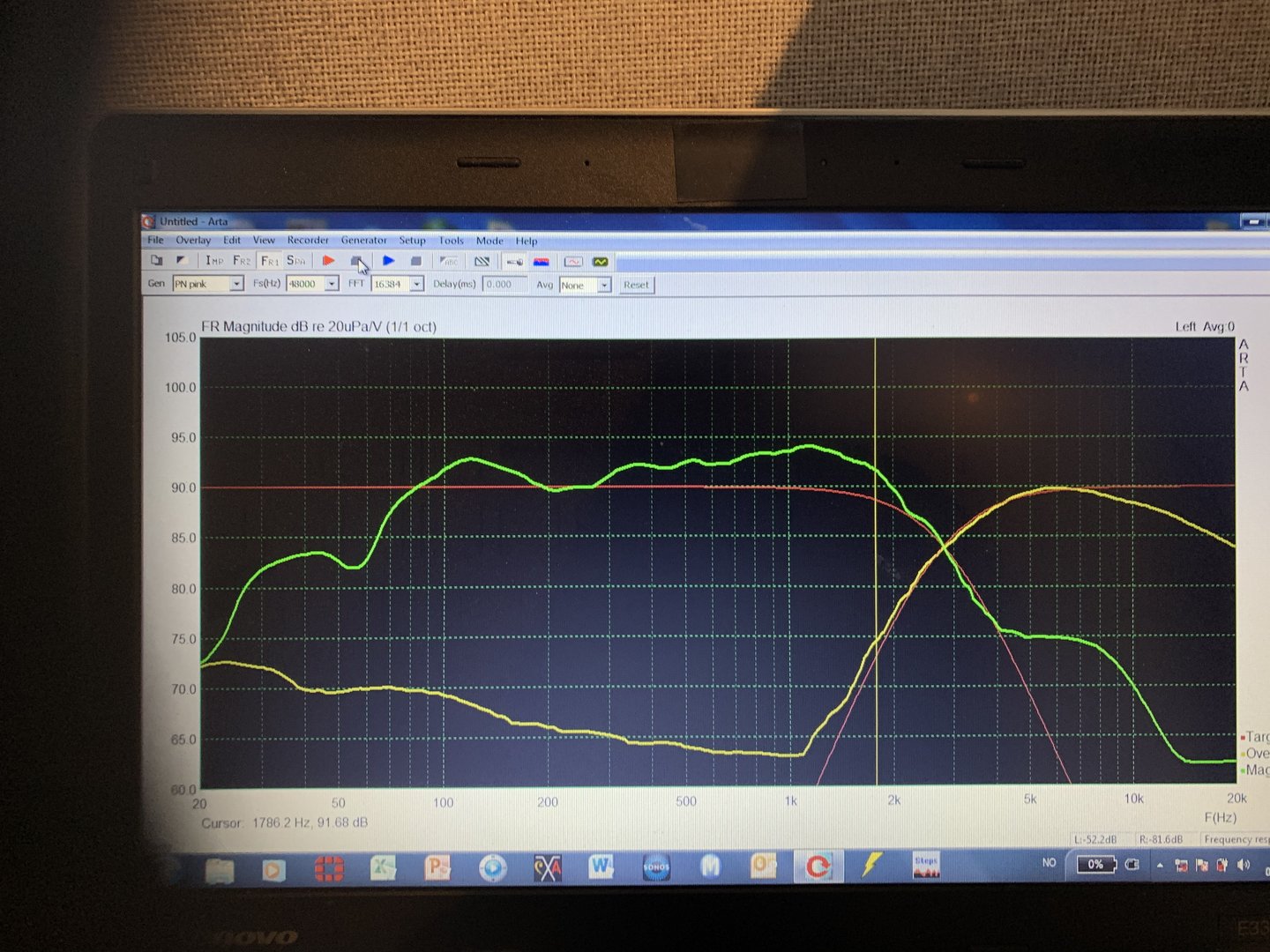

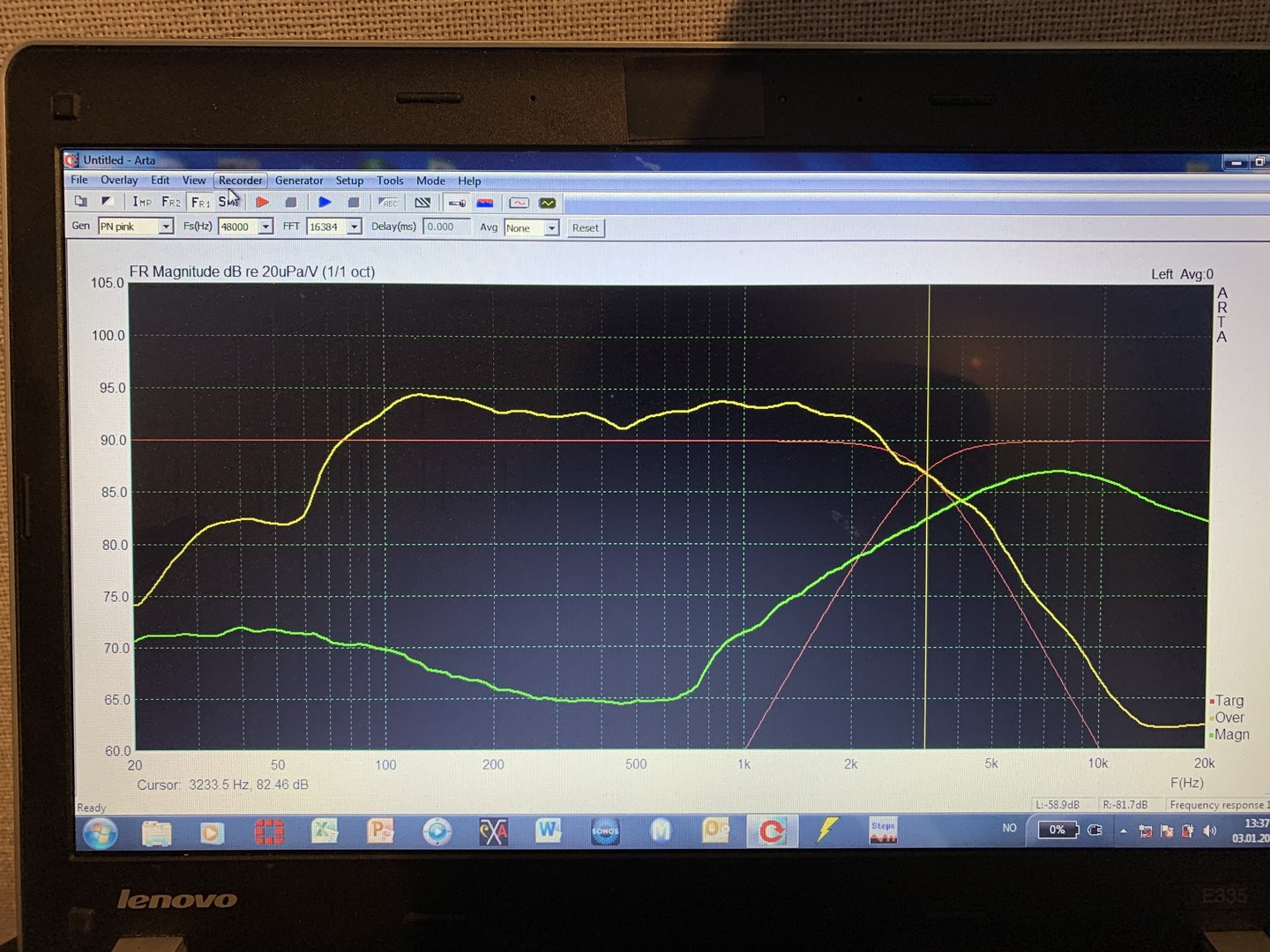

On aksis. Jobber med dette som utgangspunkt:



[Hornlyd]

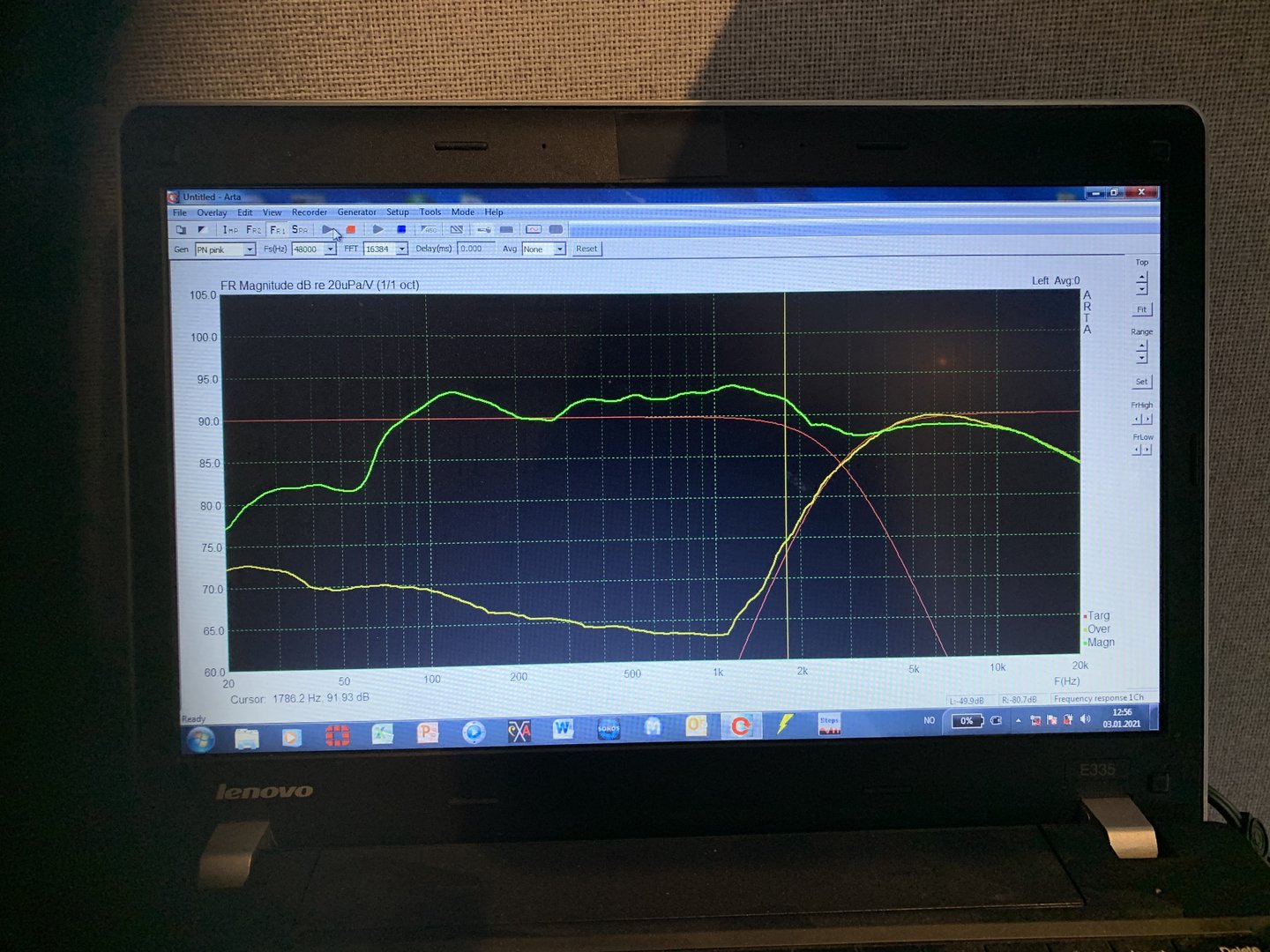

Ser ut som Butterworth 3 orden ved 3250 Hz:



[Hornlyd]

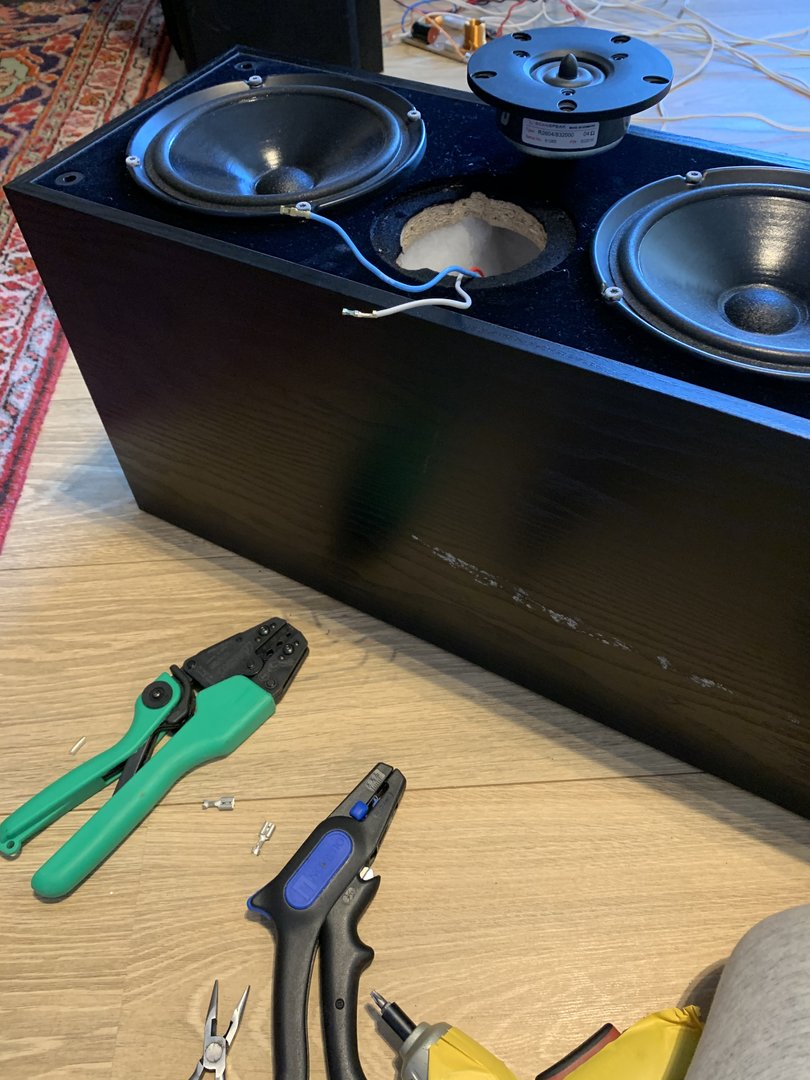

Bytte kabelsko:



[Hornlyd]

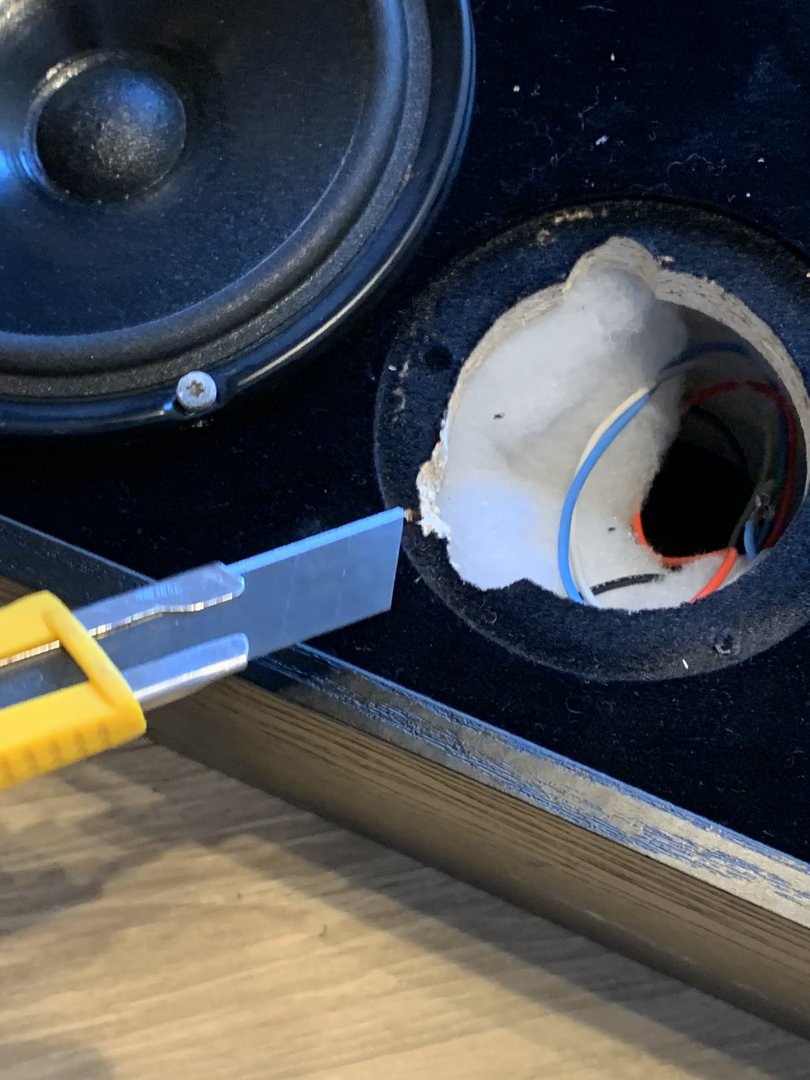

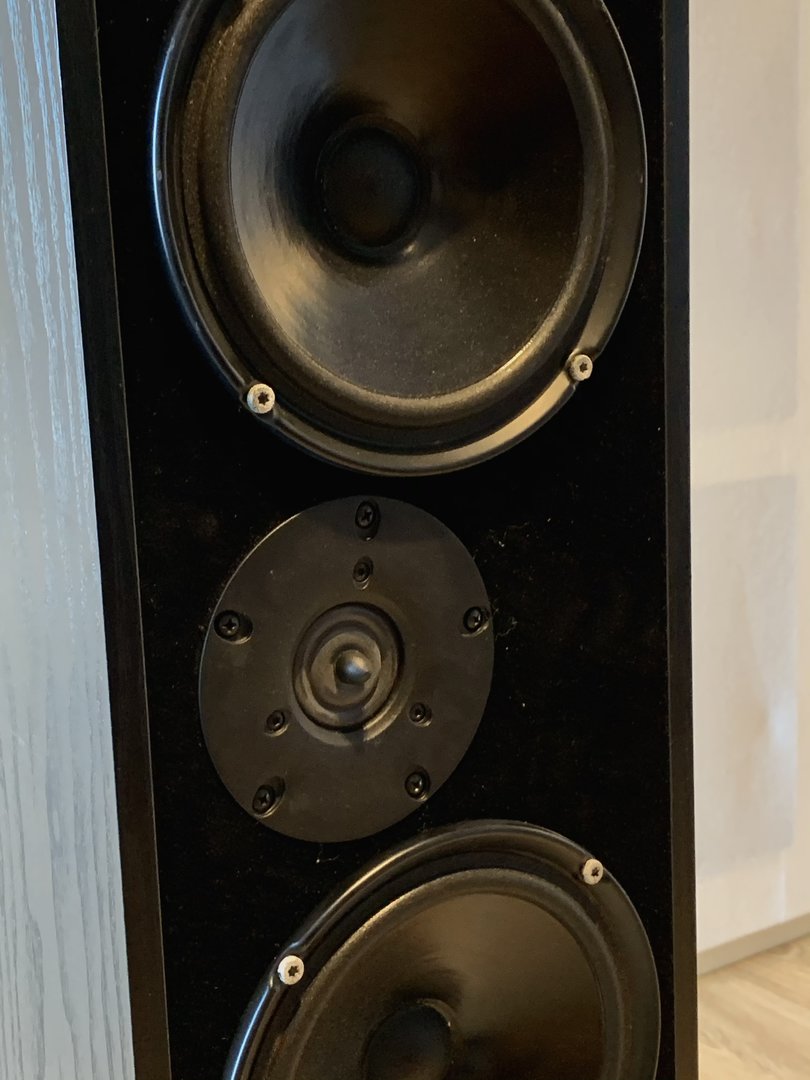

Litt spikking. Drop in replacement. Skulle nesten tro at diskantene er laget på samme fabrikk???



[Hornlyd]

Og til alle de som spør på diverse forum. Kan jeg bytte til en bedre diskant?

Klart det, men vet du hva et delefilter er?



[Hornlyd]

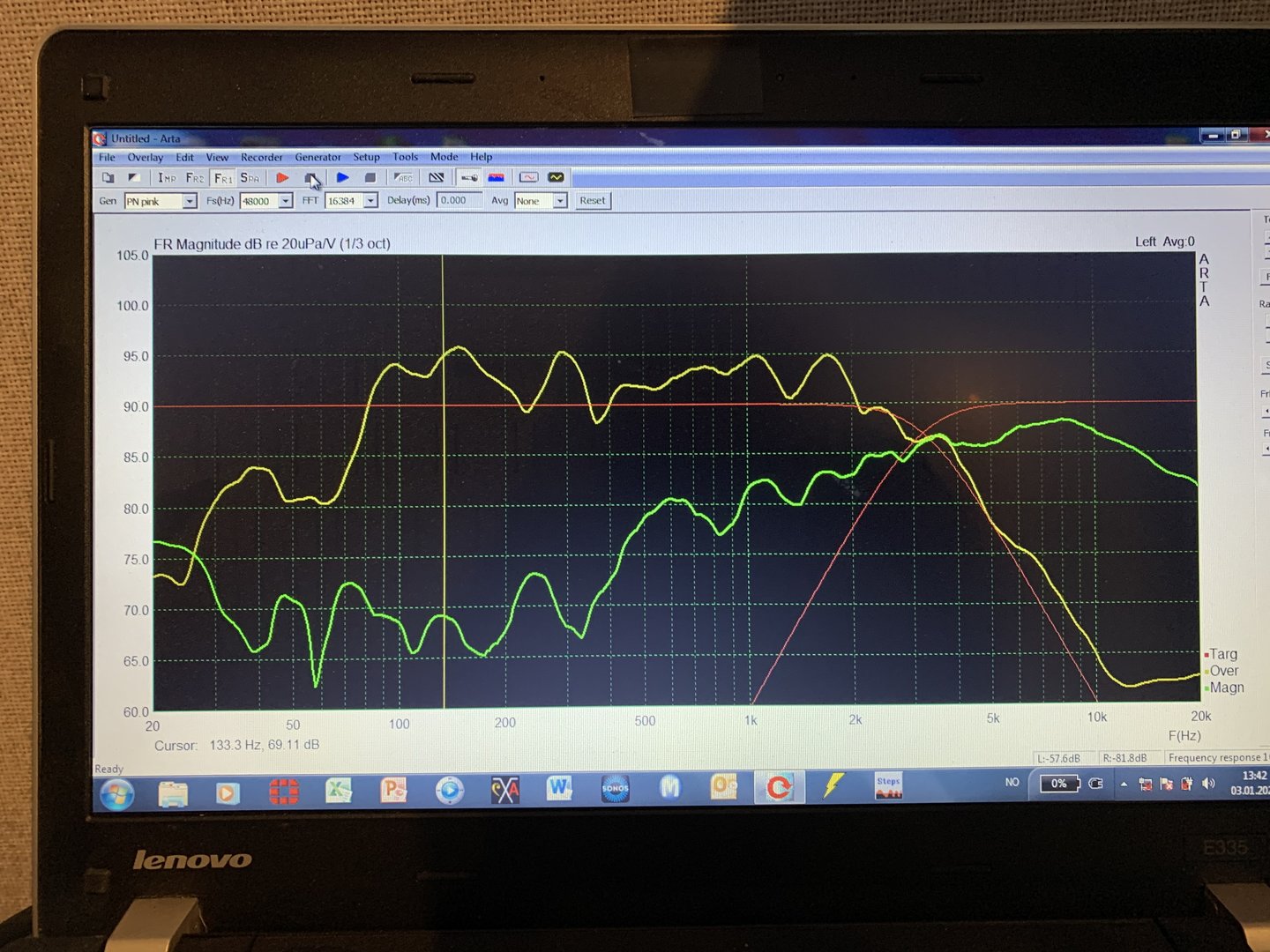

Her kun med en 8,2 uF (altså førsteordensdeling ved 3000 Hz).

Konklusjon: diskanten mangler ca 4 dB følsomhet og har dessuten en kul lenger opp som må dras ned:



[Hornlyd]

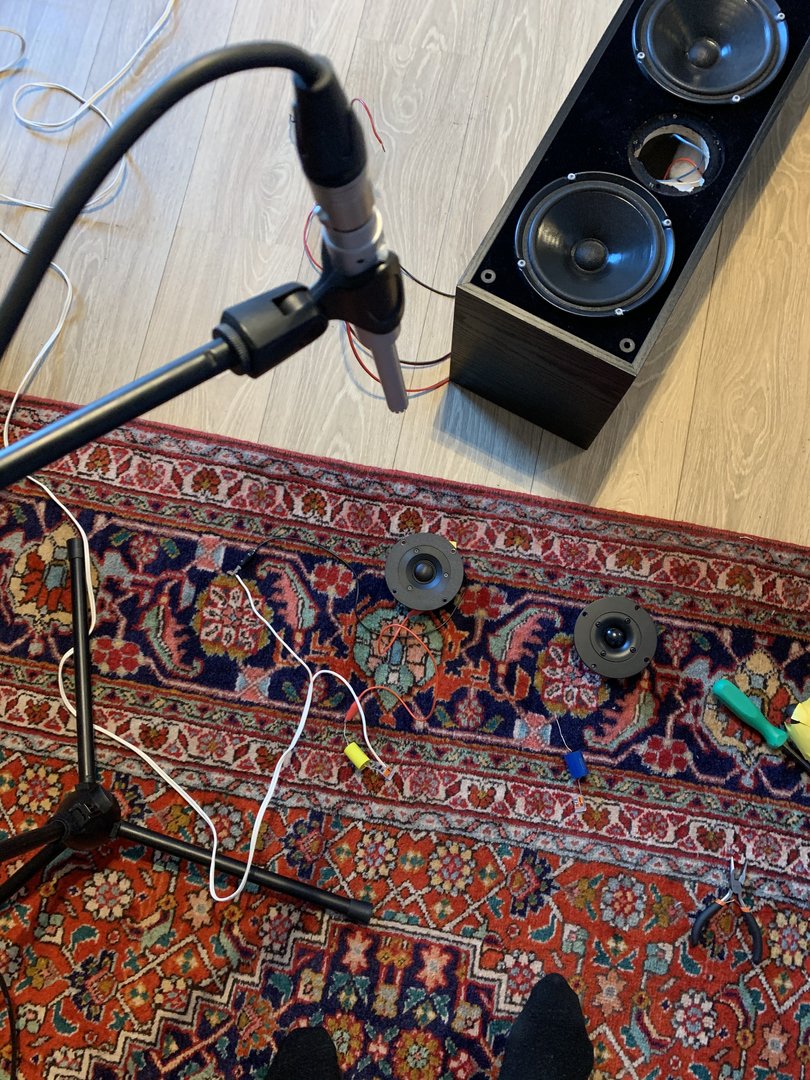

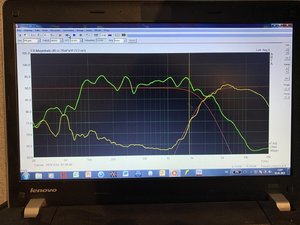

Råmåling:



[Hornlyd]

Gul er Dali/ Vifa drivern (6 Ohm) 10 uF beskyttelse
Grønn er Monacor DTM 104/8 (8 Ohm) 6,8 uF beskyttelse. Denne er heller ikke følsom nok:



[Hornlyd]

Konklusjonen er at dette gidder jeg ikke



[Hornlyd]

Dette er faktisk en veldig god kombo. Men hvordan skal jeg få montert det???



[Hornlyd]

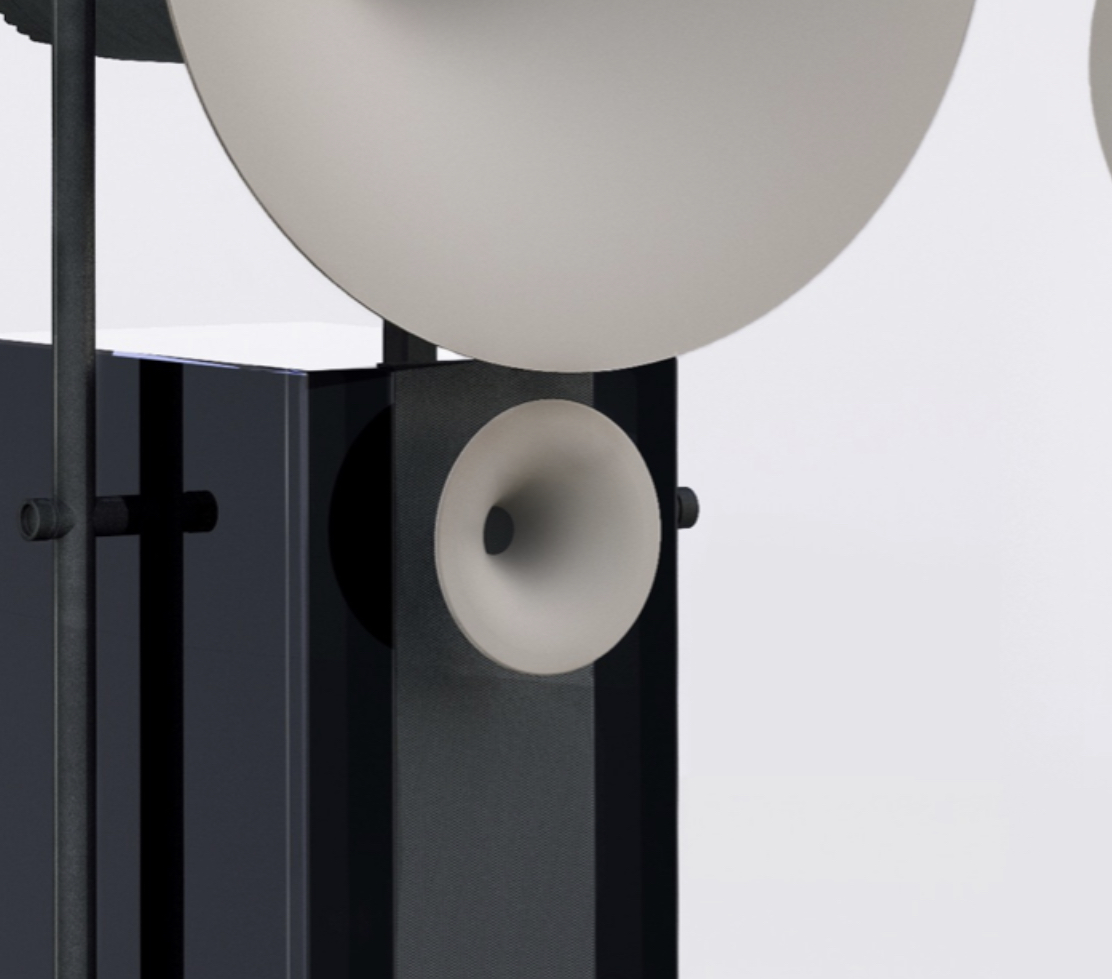

Få litt inspirasjon her mens jeg venter på alle Petter Smartene:



[Hornlyd]

En ting jeg ser er at de paralellkoblede Dali 6,5 tommerne har en parallellmotstand etter kondensatoren i lavpassfilteret. Hva gjør den? Øker Q verdien?



[ArneM]

Kan den være en del av impedanskorreksjon ?



[cbarth1]

Den påvirker i hovedsak "kneet" ved roll-off på midbassene.



[Hornlyd]

Kan den være en del av impedanskorreksjon ?

Impedansekorreksjon / zobel filter består vel av motstandog kondensator?



[Hornlyd]

Den påvirker i hovedsak "kneet" ved roll-off på midbassene.

Jeg skjønner. Dersom slopen blir litt for bratt så kan man slakke den litt ved å dempe effekten av paralellkondensatoren fra null til 6 dB. Mao å alt midt mellom første og andreordens filter.



[Fenalaar]

Hmm - du må ha noe med 94-95 db følsomhet og som samtidig kan deles rundt 3kHz. De hornladete diskantene til Monacor sliter litt med å kunne deles så lavt. Noen av bånddiskantene til Monacor, evnt en AMT er det som ligger innafor her.

Johan-Kr



[Hornlyd]

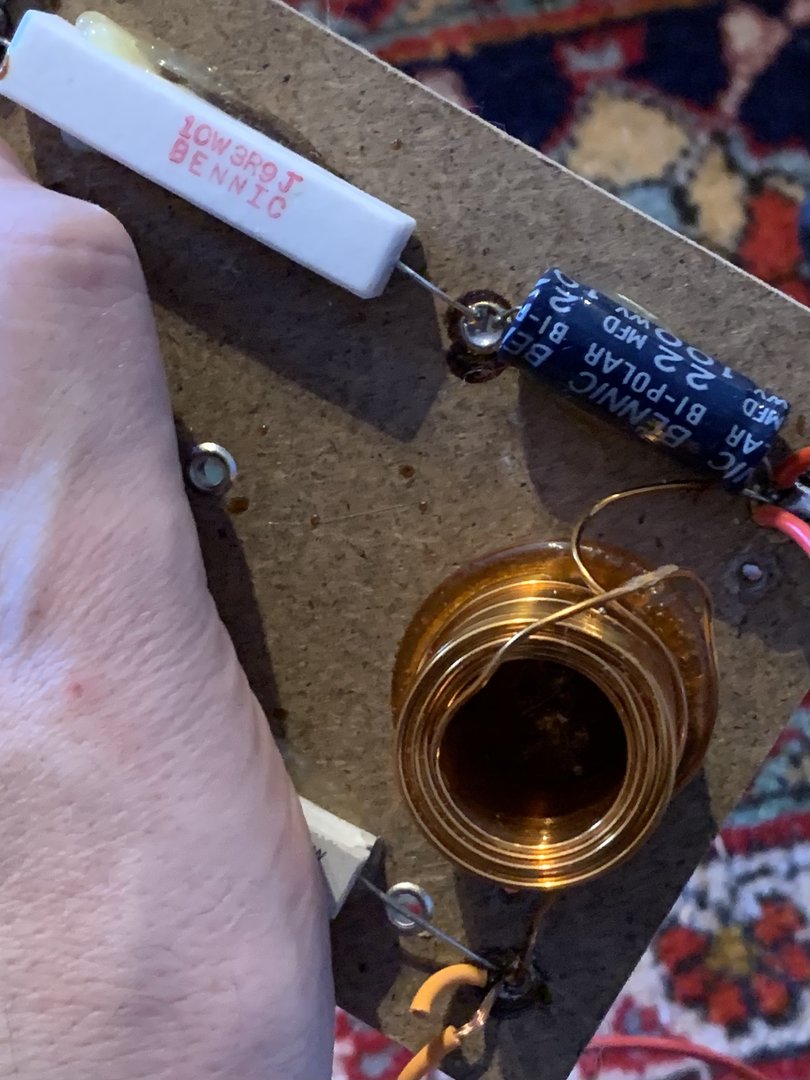

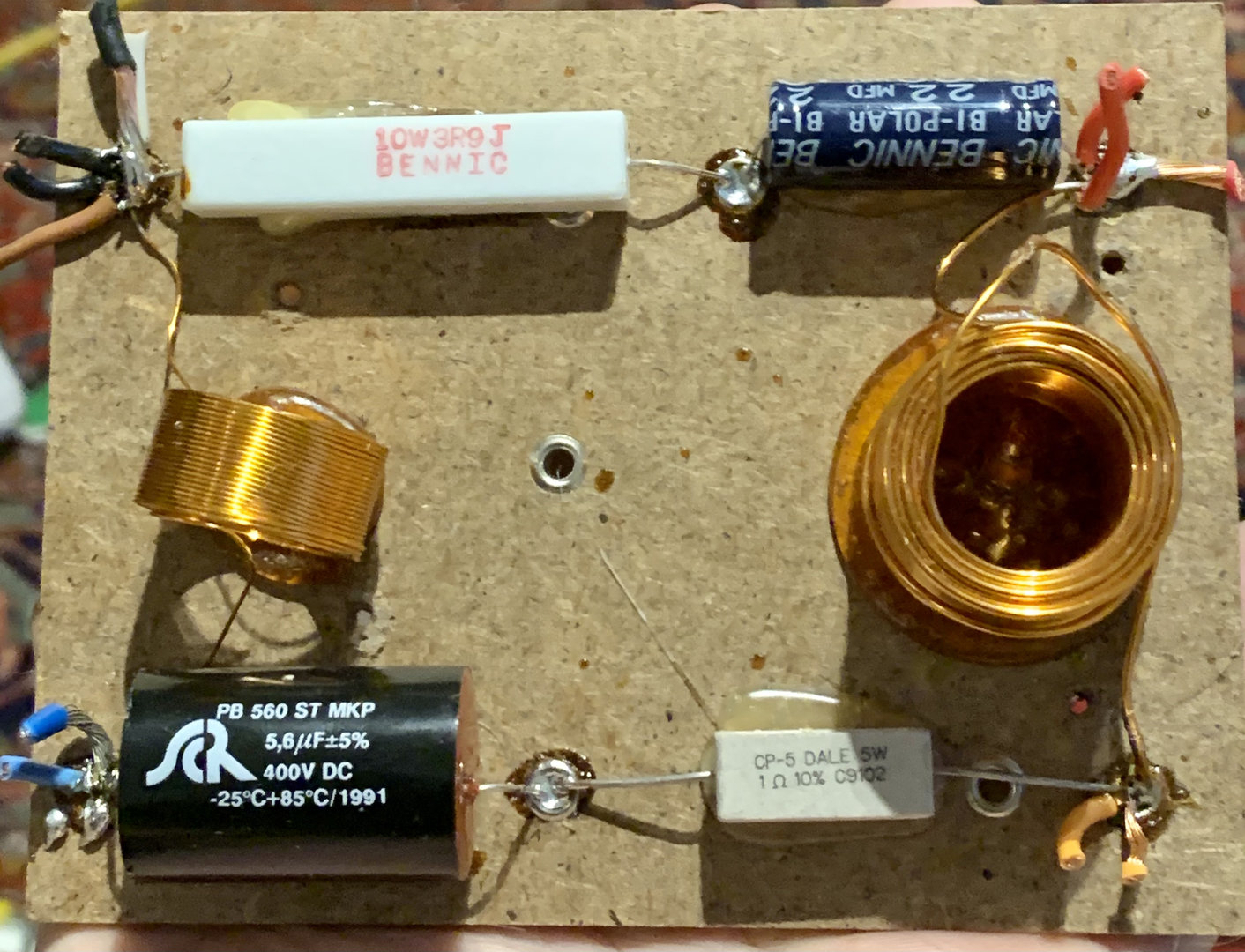

Her er filteret til Dali 104.

Diskantene er 6 Ohm

Bassene er 8 Ohm og paralellkoblet

Både den lille og store spolen er 0,26 mH

Den lille seriemotstanden til diskanten måler faktisk 1,5 Ohm, på begge filterne.

Det oransje punktet nederst til høyre er pluss inn.

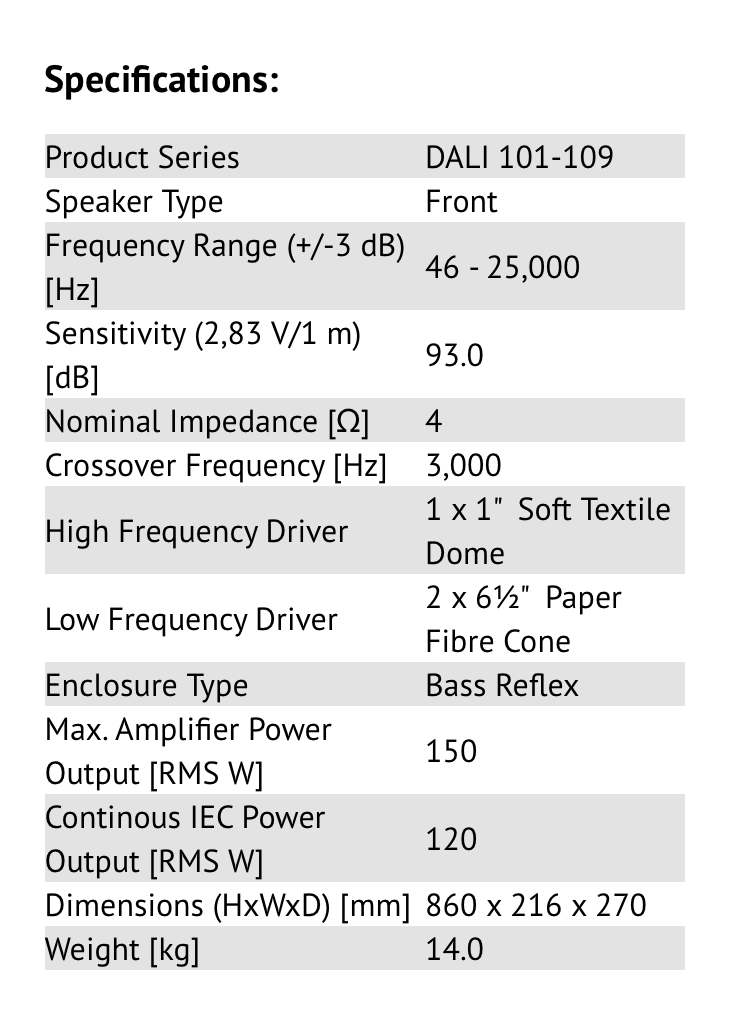

Og her de generelle speccene:



[Hornlyd]

Hei Johan-Kr

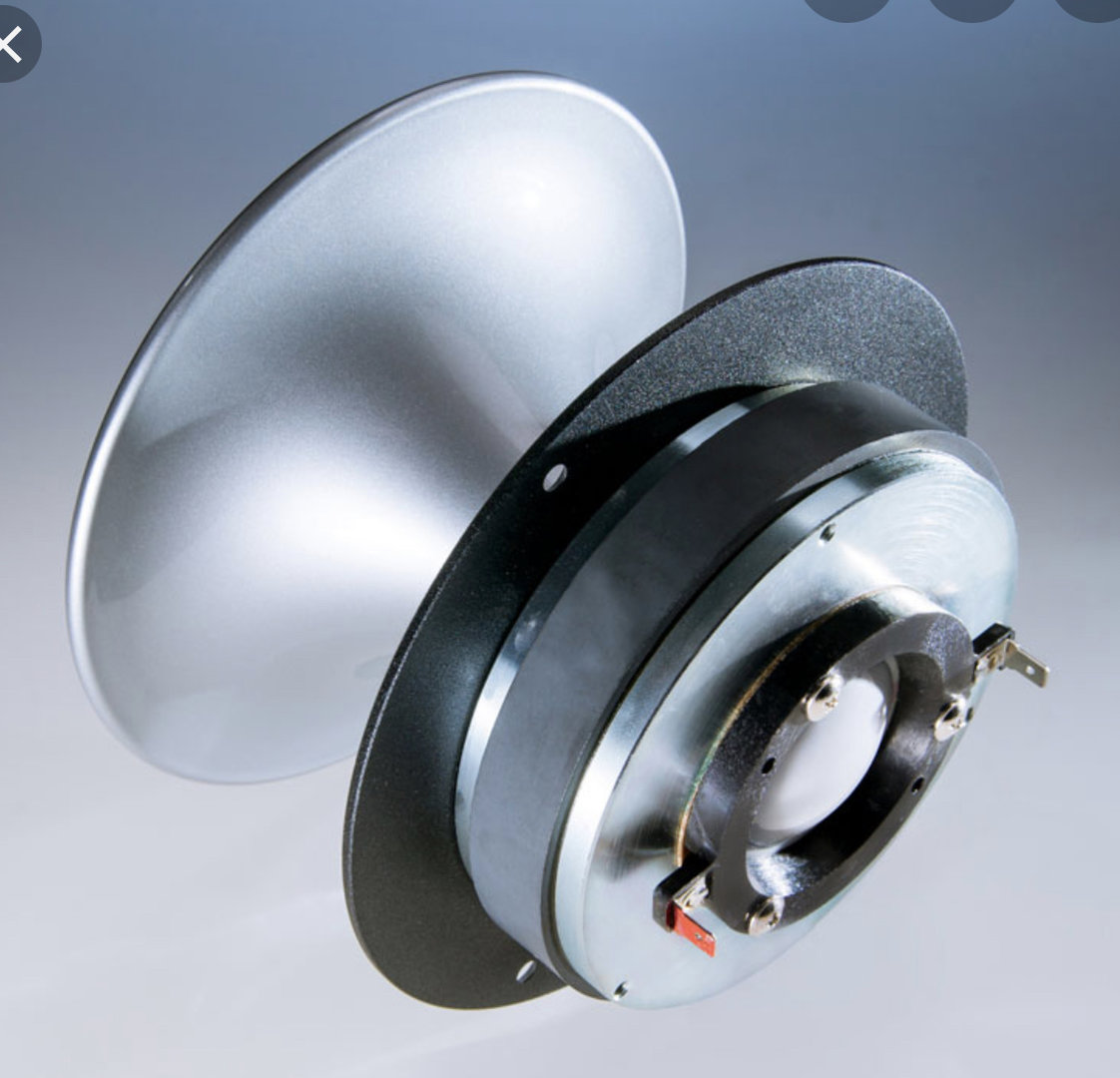

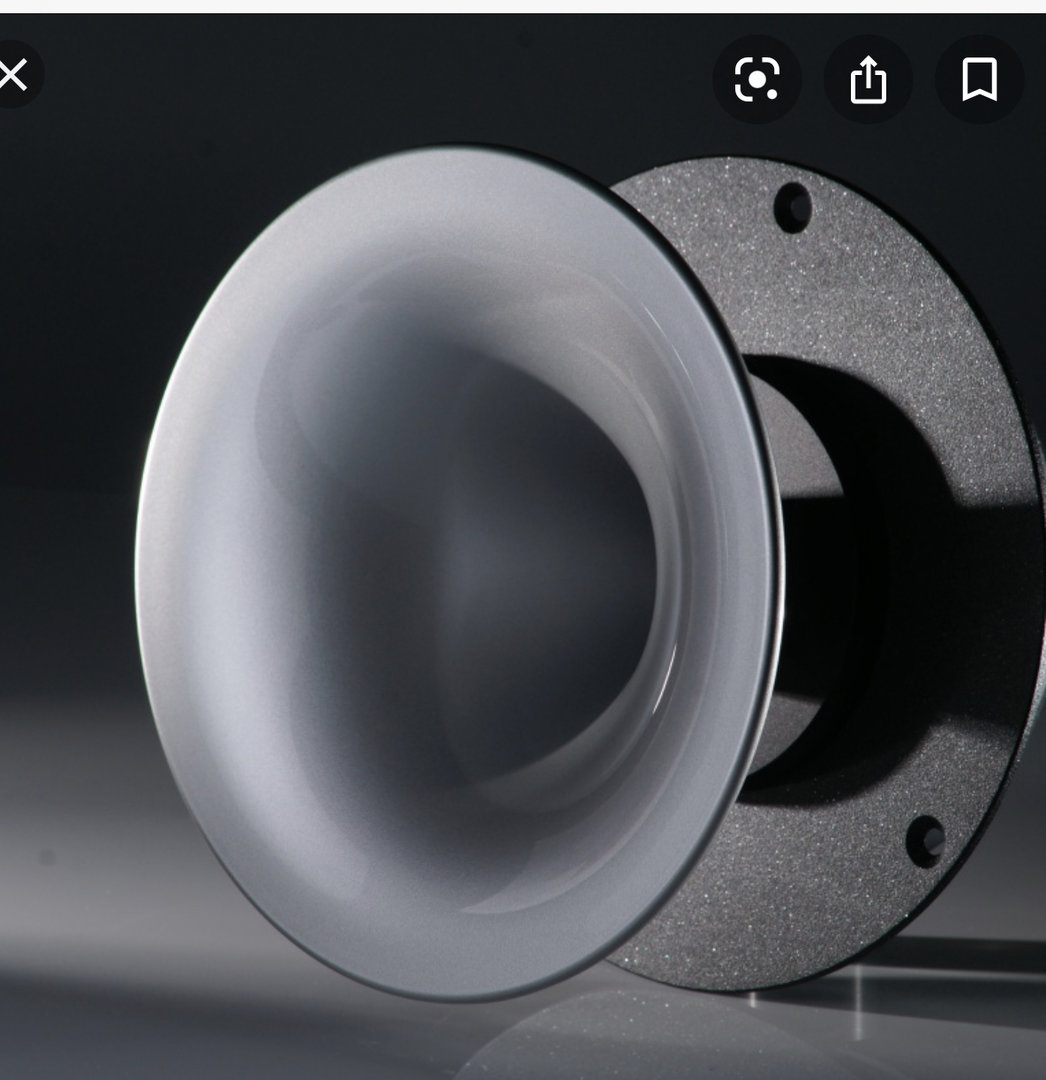

Jeg skal integrere det lille Tractrix 1400 hornet med kompresjonsdriver på samme måte som Avantegarde gjør. Må få laget en flens. Litt jobb med overfres i eksisterende diskanthull er velt alt som skal til?



[Hornlyd]

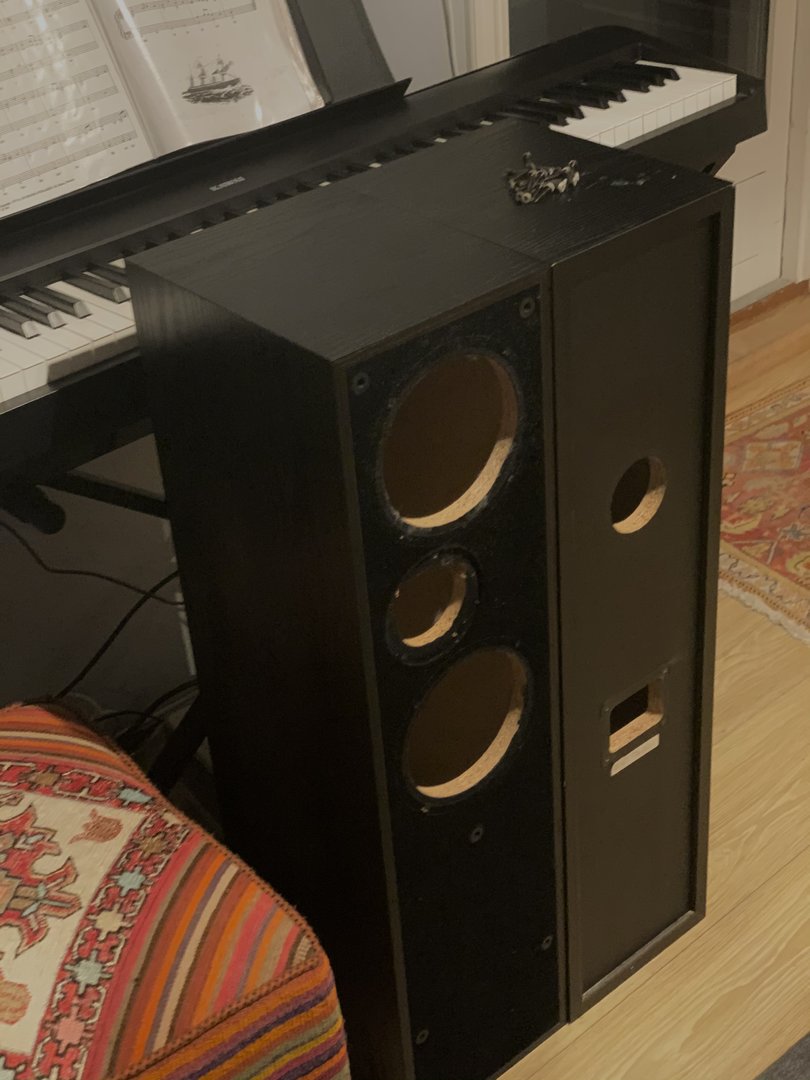

Sånn. Da er de slaktet. Delefilterkomponenter loddet ut og sortert.

De trenger et strøk maling. Får se om jeg klarer å lage en løsning som slipper hornet gjennom grillen.



[Hornlyd]

Hmm - du må ha noe med 94-95 db følsomhet og som samtidig kan deles rundt 3kHz. De hornladete diskantene til Monacor sliter litt med å kunne deles så lavt. Noen av bånddiskantene til Monacor, evnt en AMT er det som ligger innafor her.

Johan-Kr

AMT er faktisk en god idee.



[Fenalaar]

Litt avhengig av budsjettet, men kanskje en Great Heil fra ESS hadde vært tingen?

Original Great ESS Heil Air Motion Transformer™ I - LARGE (LIMITED EDITION)

Invented by the noted physicist and scientist, Dr. Oskar Heil, the ESS Heil Air Motion Transformer (AMT) tweeter uses a folded pleated Mylar diaphragm just 0.0005" thick. Its voice coil is a serpentine pattern of precision-etched aluminum, selected for minimal weight and high power handling...

essspeakers.store

Johan-Kr



[Hornlyd]

Litt avhengig av budsjettet, men kanskje en Great Heil fra ESS hadde vært tingen?

Original Great ESS Heil Air Motion Transformer™ I - LARGE (LIMITED EDITION)

Invented by the noted physicist and scientist, Dr. Oskar Heil, the ESS Heil Air Motion Transformer (AMT) tweeter uses a folded pleated Mylar diaphragm just 0.0005" thick. Its voice coil is a serpentine pattern of precision-etched aluminum, selected for minimal weight and high power handling...

essspeakers.store

Johan-Kr

Den har jeg alltid hatt lyst til å høre

men jeg ønsker en diskant som kan monteres i kassa



[cbarth1]

Det originale delefilteret er ikke optimalt. Og følsomheten bør ligge på en 92db. Reellt, uten å legge til for kjentfolk.
Ringradiatordiskanten bør ha nok følsomhet. Bassmellomtonene i Dali 104 er ikke flush-montert og det er et pluss. 6,5 tommere kan være litt vanskelige å få til å passe perfekt med tanke på phase-traxking.

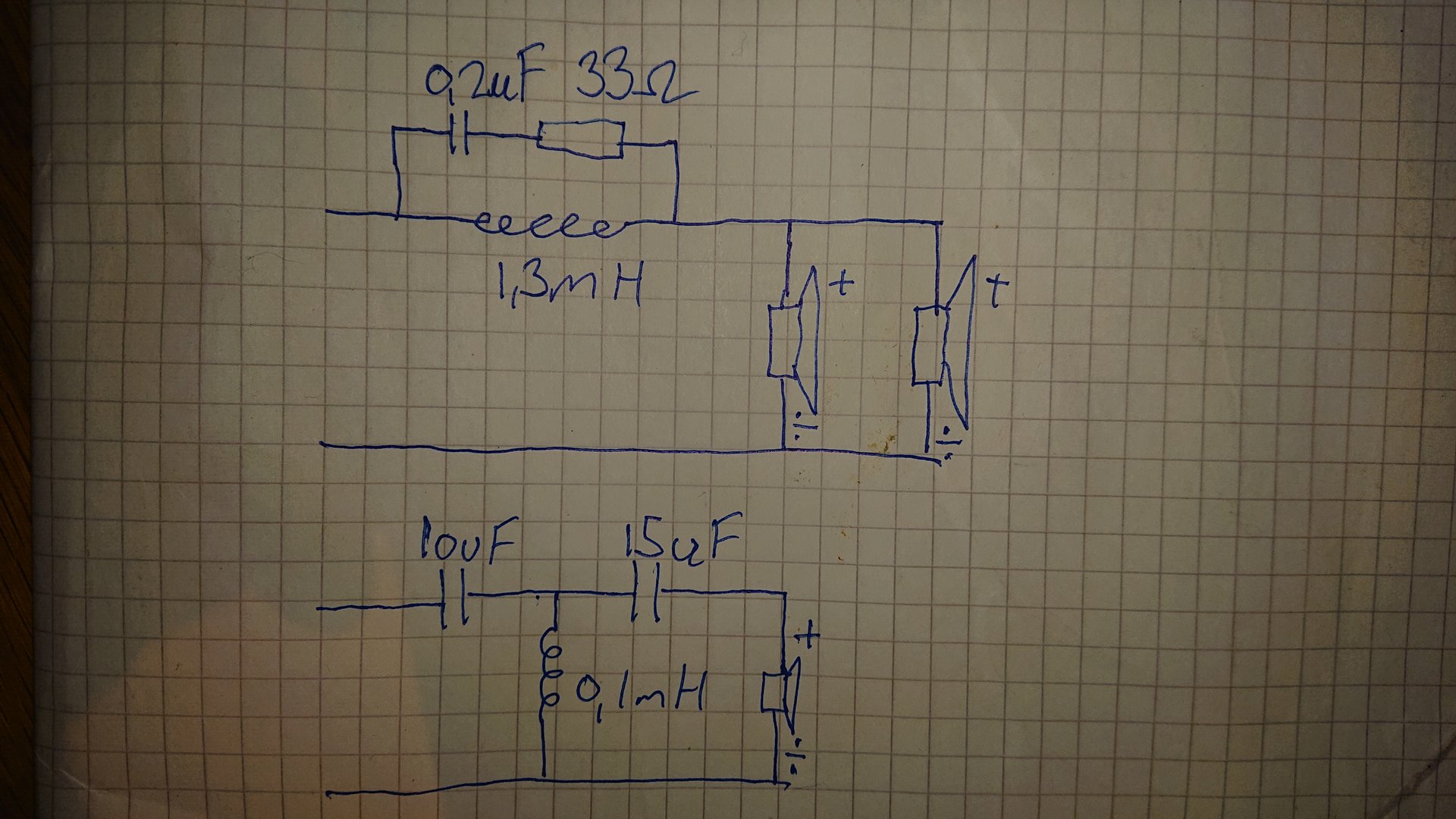

Filteret vedlagt her burde fungere greit som ett utgangspunkt. (sorry for at jeg ikke tok dette på pc'en)



[Hornlyd]

Er det noe å profitere på Zobel filter på bassene?



[cbarth1]

Kommer helt an på filteret. Vedlagte filter skal IKKE ha det, da det bruker impedansen og den naturlige roll-off for å danne ett 2. ordens akustisk avrulling på bassene. Legger du på ett zobelfilter så vil de rulle av for bratt/tidlig.
La på polaritet på elementene og byttet plass på motstand og kondensatoren i bassfilteret. (Tror ikke det har noen betydning, men bruker alltid denne rekkefølgen selv, OCD )



[Fenalaar]

Den har jeg alltid hatt lyst til å høre

men jeg ønsker en diskant som kan monteres i kassa

Jeg har et par slike liggende til neste prosjekt Men Monacor har en som heter AMT130. Jeg er rimelig sikker på at dette er samme driveren som Dayton AMT130.

Johan-Kr



[Norlenning]

hei,ser det er tegnet inn motstand på 33ohm,den som er avbildet lengre opp er 3,9ohm

EDIT,ser du har forandret på filtret,sorry



[sofferud]

Kommer helt an på filteret. Vedlagte filter skal IKKE ha det, da det bruker impedansen og den naturlige roll-off for å danne ett 2. ordens akustisk avrulling på bassene. Legger du på ett zobelfilter så vil de rulle av for bratt/tidlig.
La på polaritet på elementene og byttet plass på motstand og kondensatoren i bassfilteret. (Tror ikke det har noen betydning, men bruker alltid denne rekkefølgen selv, OCD ) Vis vedlegget 686581 Vis vedlegget 686581

For oss som trenger å lære om filter.. Hva er funksjonen og effekten av kondis og motstand over spolen på lavpass?



[Hornlyd]

Da beholder jeg Dali diskanten men shiner opp en all out hytteversjon:

* Nytt filter ala cbarth1 som jeg fintuner etter smak med gode komponenter

* Ambient diskant bak med av på bryter (har et Dali diskant par til)

* Bryter(e) bak med diverse EQ tuning ala JBL Everest

* Avstivninger inni

* Kule terminaler

* Valnøttfiner - bestilt på ebay i dag (huff, det svei)

* Fender black-gold-tan høyttalerstoff - bestilt på ebay i dag
